کوپلینگ جهانی نوع جوش کوتاه SWC-DH

کوپلینگ جهانی نوع جوش کوتاه SWC-DH

کوپلینگ های یونیورسال نوع جوش خم کوتاه SWC-DH فشرده ترین اتصالات جوشکاری در محدوده SWC هستند: قطر چرخش φ180-φ390 میلی متر، گشتاور اسمی 20-250 کیلو نیوتن متر، ناهماهنگی زاویه ای تا 25 درجه و یک چهار شاخه فرفورژه فورج شده 35CrMo با چهار چنگال فرفورژه و سر سوزن دار. چمدان ها آنها که در کارگاه ISO 9001 خود Raydafon در نینگبو، چین تولید می شوند، مناسب کارخانه های نورد، بالابرها، جرثقیل ها و درایوهای معدن هستند که در آن فاصله شفت محدود است. مدل های استاندارد به سرعت ارسال می شوند. سوراخ های سفارشی، کلیدهای، طول ها و خطوط برای طراحی ساخته شده اند. مدل یا نقاشی خود را برای قیمت در عرض 24 ساعت ارسال کنید.

کوپلینگ جهانی نوع جوش کوتاه SWC-DH

کوتاه ترین اتصال نوع جوش در محدوده SWC - 4 بند سوزن دار، یوغ های فورج شده 35CrMo و یک محور متقاطع با روکش کروم، ساخته شده برای کارخانه های نورد، بالابرها و سایر محرک ها که در آن فاصله بین شفت ها تنها چند صد میلی متر است.

  • 20-250 کیلو نیوتن مترگشتاور اسمی (این مدل)
  • φ180–φ390قطر چرخش D
  • ≤25 درجهزاویه تا شدن محور β
  • 35 CrMoمواد یوغ جعلی

کوپلینگ یونیورسال نوع جوش کوتاه SWC-DH از یک سازنده چینی بخرید

مهندسان تدارکات معمولاً با سه عدد از قبل ثابت شده به اینجا می‌رسند: سوراخ شفت، فاصله از مرکز به مرکز و حداکثر گشتاور. SWC-DH دقیقاً برای چنین وضعیتی ساخته شده است. جایی که یک استانداردکوپلینگ یونیورسال نوع جوش انعطاف پذیر استاندارد SWC-BHبرای انعطاف‌پذیری طولانی‌تر خود به فضای محوری اضافی نیاز دارد، نسخه کوتاه DH این طول را حذف می‌کند و در عین حال ظرفیت گشتاور یکسانی را حفظ می‌کند - بنابراین می‌توانید بدون طراحی مجدد قاب اطراف، یک محور کاردان سنگین را در پایه آسیاب، درام بالابر یا چرخ دستی جرثقیل قرار دهید.

Raydafon سری کامل SWC را تولید می کند، از این کوپلینگ جمع و جور DH تا اکستنشن طولانیکوپلینگ جهانی نوع جوش خم بلند SWC-CH، تحت سیستم کیفیت ISO 9001. یک مخاطب مهندسی RFQ شما را از چک کشیدن تا تحویل دنبال می‌کند، و همان تیم سفارش‌های تکراری را انجام می‌دهد، بنابراین جابجایی مشخصات بین دسته‌ها چیزی نیست که شما مجبور به پلیس باشید.

01

انعطاف کوتاه، عمر طولانی

انعطاف پذیری فشرده، اتصال را در جهت محوری سفت نگه می دارد و تحت گشتاور معکوس ثابت نگه می دارد، که این همان چیزی است که کارخانه نورد تقاضا را افزایش می دهد.

02

برای بارهای شوک ساخته شده است

چهار قلاب سوزنی مهر و موم شده و یک شفت متقاطع با روکش کروم سخت شده، بار ضربه را به جای تمرکز بر یک نقطه پخش می کنند.

03

یوغ جوش داده شده، مناسب سریع

یوک نوع جوش ابتدا با محور شما و در مرحله دوم جوش داده می شود، بنابراین تحمل نصب در زاویه کار 25 درجه باقی می ماند.

کوپلینگ یونیورسال نوع جوش کوتاه فلکس چیست؟

کوپلینگ یونیورسال از نوع جوشکاری خمشی کوتاه، اتصالی از نوع کاردان است که دو یوغ آن مستقیماً روی محورهای محرک و محرک جوش داده می‌شوند، با کمترین طول خمشی ممکن بین شاخه‌ها. اتصال جوش نیاز به فلنج ها، کلیدها یا هاب های گیره را از بین می برد که هم مونتاژ را کوتاه می کند و هم منبع متداول واکنش را از بین می برد. از آنجایی که بخش انعطاف پذیر کوتاه است، کوپلینگ انحراف زاویه ای تا 25 درجه و جابجایی های محوری و شعاعی کوچک را تحمل می کند، اما در برابر جابجایی محوری مقاومت می کند - انتخاب طراحی که باعث می شود درایوهای آسیاب نورد و بالابر بسیار قابل اعتماد باشد.

در این سری DH قطر چرخش از φ180 میلی‌متر تا φ390 میلی‌متر و گشتاور نامی از 20 kN·m تا 250 kN·m است. اگر چرخه وظیفه شما فراتر از آن باشد،کوپلینگ جهانی نوع فلنج SWC-WFهمان سری را در یک نوع پیچ و مهره پوشش می دهد، و خانواده SWC گسترده تر به 1000 کیلو نیوتن متر می رسد - Raydafon می تواند هر کدام را از همان کارخانه نقل کند.

مشخصات فنی و انتخاب اندازه

  • محدوده مدلSWC180DH1 – SWC390DH2
  • قطر چرخش Dφ180 / φ225 / φ250 / φ285 / φ315 / φ350 / φ390 میلی متر
  • گشتاور اسمی Tn20 - 250 کیلونیوتن · متر
  • گشتاور خستگی (متناوب) Tf≤25kN·m (SWC180DH) تا ≤15kN·m (SWC390DH)
  • زاویه تا شدن محور β10 درجه / 15 درجه / 20 درجه / 31.5 درجه / 45 درجه / 63 درجه / 90 درجه / 125 درجه در هر اندازه
  • مقدار فلکس Ls40 / 55 / 70 / 80 / 90 / 100 / 120 / 130 / 140 / 150 میلی متر
  • شفت متقاطعفولاد آلیاژی، روکش کروم
  • مواد یوغفولاد فورج شده 35CrMo، سر چنگال یکپارچه
  • بلبرینگ4 × مجموعه بلبرینگ سوزنی در هر مفصل
  • گزینه های فلنج پیچ شده (D1/D2)φ105 – φ235 میلی‌متر (js11 / H7)
  • گزینه های سفارشیحفره، راه کلید، طول، اسپلاین، ضد زنگ یا رنگ شده

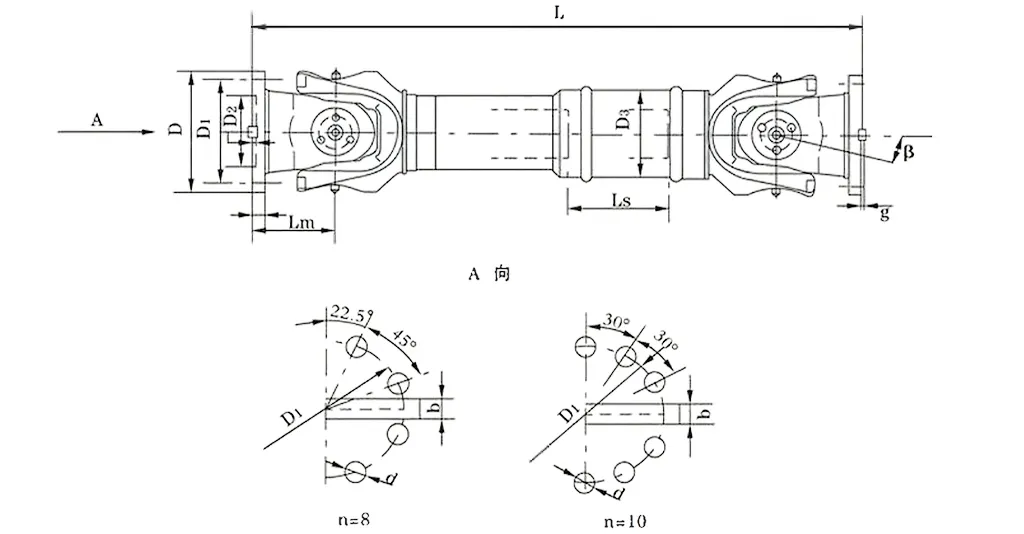

جدول ابعاد و گشتاور کامل SWC-DH - برای دیدن هر ستون به صورت افقی حرکت کنید.

مدل D
(میلی متر)
Tn
(kN·m)
β
(°)
Tf
(kN·m)
Ls
(میلی متر)
اندازه (میلی متر) اینرسی چرخشی (kg·m²) وزن (کیلوگرم)
Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Lmin +100 میلی متر Lmin +100 میلی متر
SWC180DH1 180 20 10 ≤25 75 650 155 105 114 110 8-17 17 5 – – 0.165 0.0070 58 2.8
SWC180DH2 180 20 10 ≤25 55 600 155 105 114 110 8-17 17 5 – – 0.162 0.0070 56 2.8
SWC180DH3 180 20 10 ≤25 40 550 155 105 114 110 8-17 17 5 – – 0.160 0.0070 52 2.8
SWC225DH1 225 40 20 ≤15 85 710 196 135 152 120 8-17 20 5 32 9.0 0.415 0.0234 95 4.9
SWC225DH2 225 40 20 ≤15 70 640 196 135 152 120 8-17 20 5 32 9.0 0.397 0.0234 92 4.9
SWC250DH1 250 63 31.5 ≤15 100 795 218 150 168 140 8-19 25 6 40 12.5 0.900 0.0277 148 5.3
SWC250DH2 250 63 31.5 ≤15 70 735 218 150 168 140 8-19 25 6 40 12.5 0.885 0.0277 136 5.3
SWC285DH1 285 90 45 ≤15 120 950 245 170 194 160 8-21 27 7 40 15.0 1.876 0.0510 229 6.3
SWC285DH2 285 90 45 ≤15 80 880 245 170 194 160 8-21 27 7 40 15.0 1.801 0.0510 221 6.3
SWC315DH1 315 125 63 ≤15 130 1070 280 185 219 180 10-23 32 8 40 15.0 3.331 0.0795 346 8.0
SWC315DH2 315 125 63 ≤15 90 980 280 185 219 180 10-23 32 8 40 15.0 3.163 0.0795 334 8.0
SWC350DH1 350 180 90 ≤15 140 1170 310 210 267 194 10-23 35 8 50 16.0 6.215 0.2219 508 15.0
SWC350DH2 350 180 90 ≤15 90 1070 310 210 267 194 10-23 35 8 50 16.0 5.824 0.2219 485 15.0
SWC390DH1 390 250 125 ≤15 150 1300 345 235 267 215 10-25 40 8 70 18.0 11.125 0.2219 655 15.0
SWC390DH2 390 250 125 ≤15 90 1200 345 235 267 215 10-25 40 8 70 18.0 10.763 0.2219 600 15.0
  • Tf- گشتاور مجاز تحت بار متناوب، محاسبه شده از قدرت خستگی.
  • Lmin- حداقل طول پس از برش؛ طول نصب شده L به نیاز شما ساخته شده است.
  • D1 (js11) / D2 (H7)- سوراخ های فلنج پیچ شده اختیاری. یوک نوع جوش بدون سوراخ برای جوشکاری روی شفت شما عرضه می شود.
  • تلورانس ها و ابعاد از استاندارد سری SWC پیروی می کنند. به یک L، سوراخ یا اسپلاین غیر استاندارد نیاز دارید؟ نقشه را ارسال کنید و ما امکان سنجی را با نقل قول تایید خواهیم کرد.

جزئیات محصول

عکس های زیر قطعات تولیدی خود ما هستند - سر چنگال آهنگری، صفحه فلنج ماشینکاری شده، یغ جوش داده شده و بند سوزنی که بار را حمل می کند.

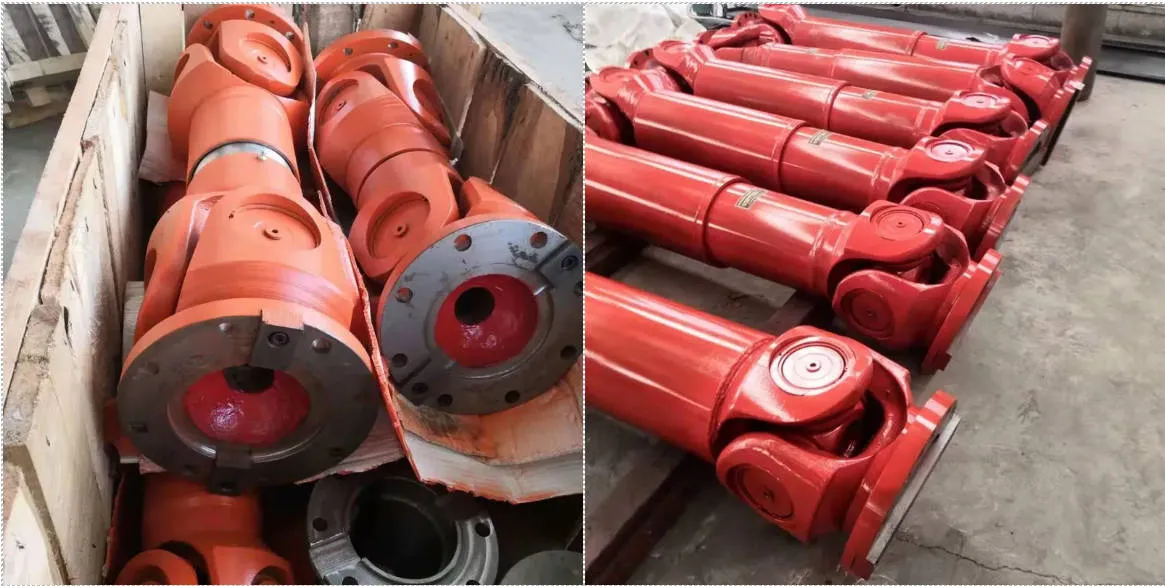

SWC-DH short flex welding type universal coupling showing forged fork head, welded yoke and needle bearing trunnion
SWC-DH جوش کوتاه خمشی نوع کوپلینگ جهانی - سر چنگال آهنگری، یوغ جوشی و بند سوزن دار.

نحوه انتخاب اندازه مناسب SWC-DH

  1. ابتدا سوراخ و اتصال را درست کنید.قطر شفت و محل کلید یا سوراخ فلنج D1/D2 و الگوی پیچ را از جدول بالا تأیید کنید. اگر شافت خمیده یا مخروطی شده است، به ما بگویید - این امر یغ را تغییر می دهد، نه درجه گشتاور را.
  2. گشتاور را مقایسه کنید نه اندازه.مدلی را انتخاب کنید که گشتاور اسمی آن Tn از حداکثر گشتاور در حال اجرا شما با ضریب سرویس معمولی شما بیشتر باشد. برای درایوهای معکوس یا دارای شوک، Tf را نیز بررسی کنید: این حد خستگی تحت بار متناوب است.
  3. فضا را اندازه گیری کنید.سری DH برای صرفه جویی در طول وجود دارد. Lmin را با شکافی که در واقع دارید مقایسه کنید، و به یاد داشته باشید که Ls نشان می دهد که چقدر از آن طول انعطاف پذیر است.
  4. زاویه کار را اعلام کنید.هر مدل حد β خاص خود را دارد (به ستون β مراجعه کنید). عملکرد مداوم در یک زاویه بزرگ، گشتاور معادل بلبرینگ ها را افزایش می دهد، بنابراین افزایش اندازه اغلب ارزان تر از خرابی زودرس است.
  5. RFQ را ارسال کنید.شامل مدل یا نقشه، مقدار، مواد شفت، زاویه کار و پورت تحویل است. ما با قیمت قطعی و زمان ارائه پاسخ می دهیم - معمولاً ظرف 24 ساعت.

مواد، ماشینکاری و کنترل کیفیت در Raydafon

یوک از 35CrMo ساخته شده و به عنوان یک سر چنگال یکپارچه به جای یک مجموعه پیچ و مهره ماشین کاری می شود. این تغییر واحد، اتصالات پیچ و مهره‌ای را که معمولاً ابتدا روی شفت کاردان شل می‌شوند، از بین می‌برد و استحکام ساختاری کلی را در مقایسه با طرح‌های اسپلیت تقریباً 30 تا 50 درصد افزایش می‌دهد. شفت متقاطع فولاد آلیاژی است که در ژورنال سخت شده و روکش کروم برای مقاومت در برابر خوردگی و فرسودگی در محیط‌های گیاهی غبارآلود یا مرطوب است.

هر مفصل دارای چهار مجموعه یاتاقان سوزنی با فاصله مناسب کنترل شده است که صدای کم و راندمان انتقال 98.6٪ از آنجا ناشی می شود. قبل از ارسال، ما ابعاد سوراخ و کلید، خروجی، سختی و مفصل بندی مونتاژ شده را بررسی می کنیم. گزارش های آزمایش و گواهی های مواد با اسناد حمل و نقل زمانی صادر می شوند که پروژه شما به آنها نیاز داشته باشد.

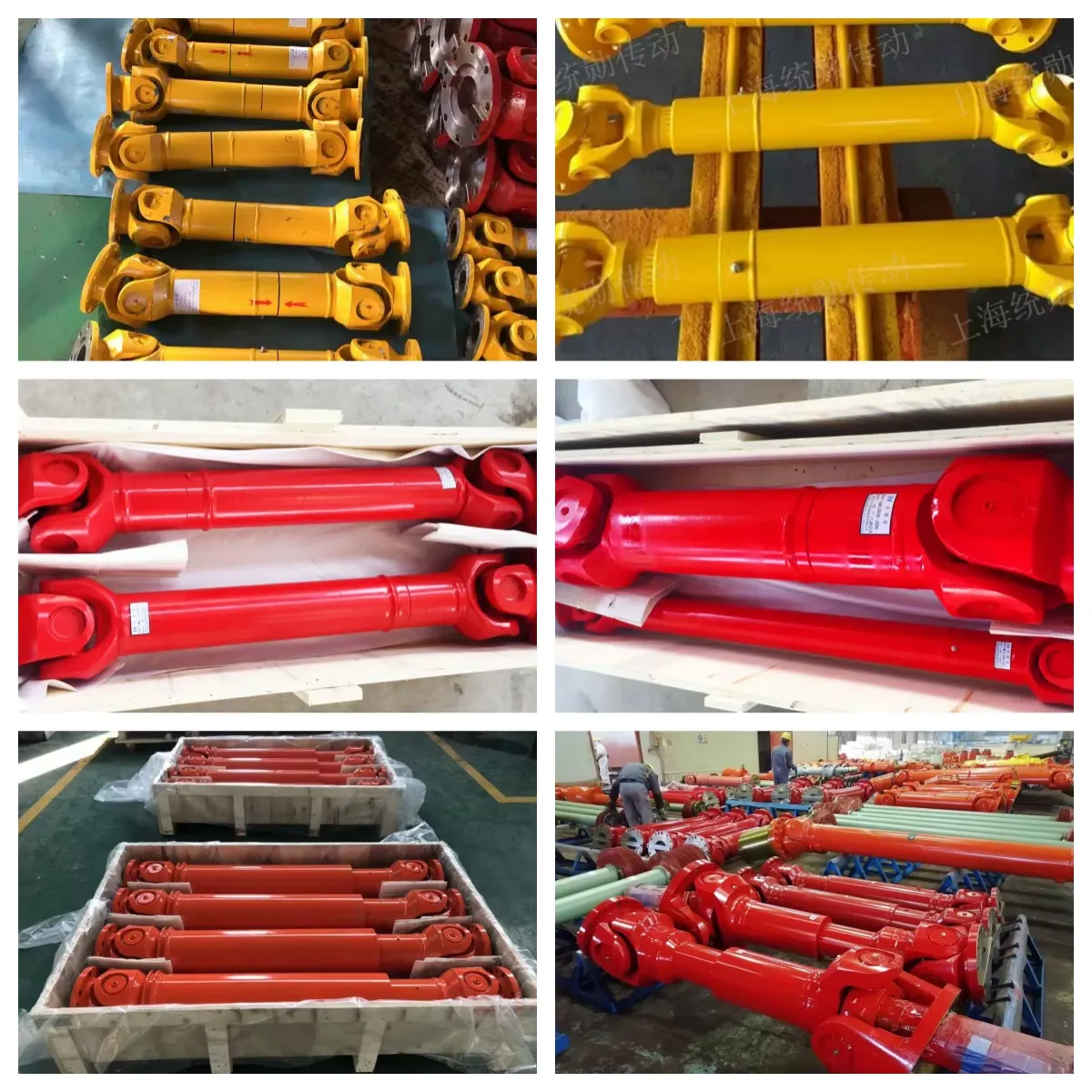

SWC universal coupling manufacturing and assembly workshop at Raydafon factory
ماشینکاری و مونتاژ کوپلینگ های جهانی SWC در خط تولید Raydafon در نینگبو، چین.

چرا خریداران این کوپلینگ را انتخاب می کنند

  • گشتاور بالا در بدنه کوتاه
  • جبران ناهماهنگی تا 25 درجه
  • راندمان انتقال 98.6 درصد
  • صدای عملیاتی 30-40 dB(A).
  • شفت متقاطع با روکش کروم
  • سر چنگال یکپارچه، بدون پیچ و مهره شل
  • کارخانه ISO 9001
  • OEM و سوراخ سفارشی موجود است

گشتاور بدون طول اضافی

دارای امتیاز 20-250 kN·m در این سری. در کارخانه های نورد، جایی که فضای محوری توسط پایه ثابت می شود، اتصال DH همانند یک کوپلینگ طولانی تر عمل می کند و خطر پایین آمدن شفت را از بین می برد.

عمر سایش بر حسب سال اندازه گیری می شود

یاتاقان های سوزنی، شافت متقاطع با روکش کروم سخت شده و سر چنگال فورج دو حالت خرابی را که بیشتر می بینیم، قطع می کند: سایش ستون و شل شدن یغ های پیچ و مهره ای. تیم های تعمیر و نگهداری فواصل قابل توجهی طولانی تر بین خدمات را گزارش می دهند.

قیمت رقابتی کارخانه

ما یوک ها را ماشین می کنیم و اتصالات را در کارگاه خودمان مونتاژ می کنیم، بنابراین هیچ حاشیه تجاری بین شما و خط تولید وجود ندارد - و سوراخ ها یا طول های سفارشی هزینه اضافی برای ابزارآلات ندارند.

بازخورد اپراتور در مورد ارتعاش و سر و صدا به طور مداوم مثبت است: با نصب و روغن کاری صحیح بلبرینگ ها، نویز اندازه گیری شده در محدوده 30 تا 40 دسی بل (A) باقی می ماند که کوپلینگ را برای کارگاه های بسته و کارخانه های مواد غذایی یا الکترونیک و همچنین صنایع سنگین مناسب نگه می دارد.

برنامه های کاربردی

کوپلینگ های SWC-DH در هر جایی که یک اتصال شفت کوتاه و با گشتاور بالا برای زنده ماندن از کار مداوم باید مشخص شود:

  • کارخانه های نوردمحور اصلی درایو و میز غلتکی
  • بالابر و جرثقیلدرایوهای درام، چرخ دستی و چرخ دنده
  • کارخانه متالورژیکاستورهای پیوسته، قیچی، میزهای فرسوده
  • ماشین آلات معدننوار نقاله، سنگ شکن، درایو غربالگری
  • تجهیزات ساختمانیمیکسرها، دکل های شمع بندی، وینچ های سنگین
  • دریایی و بندریدرایوهای ماشین آلات وینچ و اسکله
SWC-DH universal coupling installed in a heavy-duty rolling mill drive system
کوپلینگ مشترک جهانی SWC در حال خدمت در یک درایو صنعتی سنگین.

اگر دستگاه شما در این لیست نیست، برنامه و چرخه کار را به ما بگویید. درایوهای ماشین‌های سنگین به ندرت یکسان هستند و کوپلینگی که برای کارخانه فولاد مناسب است ممکن است برای کار جرثقیل نیاز به مته، درجه تعادل یا مشخصات گریس متفاوتی داشته باشد.

نظرات مشتریان

★★★★★

وانگ لیمهندس پروژه، شرکت ماشین آلات سنگین گوانگدونگ، با مسئولیت محدود.

تجهیزات ما فضای بسیار کمی را برای قطعات گیربکس باقی می گذارد و طراحی جمع و جور این کوپلینگ بدون مرتب کردن مجدد چیزی در اطراف آن قرار می گیرد. همچنین عملکرد را با اندازه عوض نمی کند - گشتاور قوی و ثابت با لرزش غیرعادی صفر پس از هفته ها کار مداوم. کیفیت جوش به وضوح جامد است، که به ما در استفاده طولانی مدت طولانی اطمینان می دهد.

★★★★★

ژائو مینگمدیر تدارکات، شرکت تجهیزات فولاد تیانجین، با مسئولیت محدود.

سفارش چندین کوپلینگ SWC-DH ساده بود: پاسخ‌های فنی پاسخگو، تحویل در تاریخ برنامه‌ریزی‌شده و بسته‌بندی که بدون فرورفتگی وارد شد. نصب کننده های ما گزارش دادند که نصب آن آسان و بدون ابزار خاصی است. با توجه به قیمت در برابر این سطح از عملکرد، در لیست خرید معمولی ما باقی می ماند.

★★★★★

لیو هونگمدیر تعمیر و نگهداری، گروه صنعتی شاندونگ

زمان از کار افتادن هزینه اصلی من است، و این کوپلینگ هرگز نمی لغزد یا تغییر نمی کند، حتی تحت بارهای کاری سنگین روزانه. پس از ماه‌ها استفاده، بر خلاف کوپلینگ‌های قبلی که استفاده می‌کردیم، به سختی ساییده می‌شود. ما به سختی آن را لمس می کنیم - بدون سرویس مکرر، بدون خرابی غیرمنتظره - بنابراین باعث کاهش ساعات تعمیر و نگهداری و هزینه قطعات یدکی شده است.

قیمت کوپلینگ جهانی SWC-DH خود را درخواست کنید

شماره مدل یا نقشه، مقدار و پورت تحویل خود را برای ما ارسال کنید. مهندسان ما اندازه، مواد و زمان انجام کار را تأیید می‌کنند و ظرف 24 ساعت با یک نقل قول معتبر پاسخ می‌دهند.
