کوپلینگ دنده

Raydafon کوپلینگ‌های چرخ دنده‌ای را برای مصارف صنعتی در دنیای واقعی می‌سازد - به آسیاب‌های متالورژی، نوار نقاله‌های معدن، و پمپ‌های کارخانه‌های شیمیایی فکر کنید. چه چیزی ما را متمایز می کند؟ ظرفیت بار قوی، توانایی رفع ناهماهنگی های کوچک شفت و عملکرد قابل اعتماد که تجهیزات شما را بدون سکسکه کار می کند. ما سال‌هاست که این قطعات را پالایش کرده‌ایم، بنابراین شما یک قطعه انتقال دریافت می‌کنید که می‌توانید روی آن حساب کنید.

انواع بر اساس ساختار

کوپلینگ‌های دنده‌ای یکپارچه: این‌ها طرح‌های یک تکه هستند - بدون قطعات اضافی برای مونتاژ. اگر فضای کمی دارید، مانند فن های کوچک یا پمپ های آب که هر اینچ اهمیت دارد، عالی است. در Raydafon، ما در اینجا دقت را کاهش نمی دهیم. ماشینکاری محکم به معنای اتلاف انرژی کمتر و عملکرد روان تر است.

کوپلینگ های دنده اسپلیت: ساخته شده از دو نیمه کوپلینگ به اضافه یک رابط میانی. بهترین قسمت؟ هنگامی که نیاز به سرویس گیربکس یا موتور خود دارید، لازم نیست کل سیستم را از هم جدا کنید - فقط بخش های تقسیم شده را بردارید. ما می‌بینیم که اینها در موتورهای بزرگ یا کاهنده‌های سنگین استفاده می‌شوند، جایی که زمان خرابی برای تعمیرات باید کوتاه باشد.

انواع بر اساس Use Case

eneral Industrial Gear Couplings: اینها مدل های "اسب کار" ما هستند. آنها برای اکثر چرخ دنده های استاندارد مانند تسمه نقاله در کارخانه ها یا میکسرها برای مواد فله مناسب هستند. بدون نیاز به تغییرات فانتزی - فقط یک کوپلینگ ساده که سرعت های معمولی را کنترل می کند و هر روز بارگیری می کند.

کوپلینگ‌های دنده‌ای با شرایط سخت: برای مشاغلی که محیط خشن است - گرمای زیاد ناشی از نورد فولاد، دودهای شیمیایی یا محل‌های استخراج گرد و غبار - ما از مواد ویژه و درمان‌های سطحی استفاده می‌کنیم. این کوپلینگ‌ها به سرعت زنگ نمی‌زنند یا فرسوده نمی‌شوند، حتی در ماشین‌های نورد متالورژی یا راکتورهای شیمیایی.

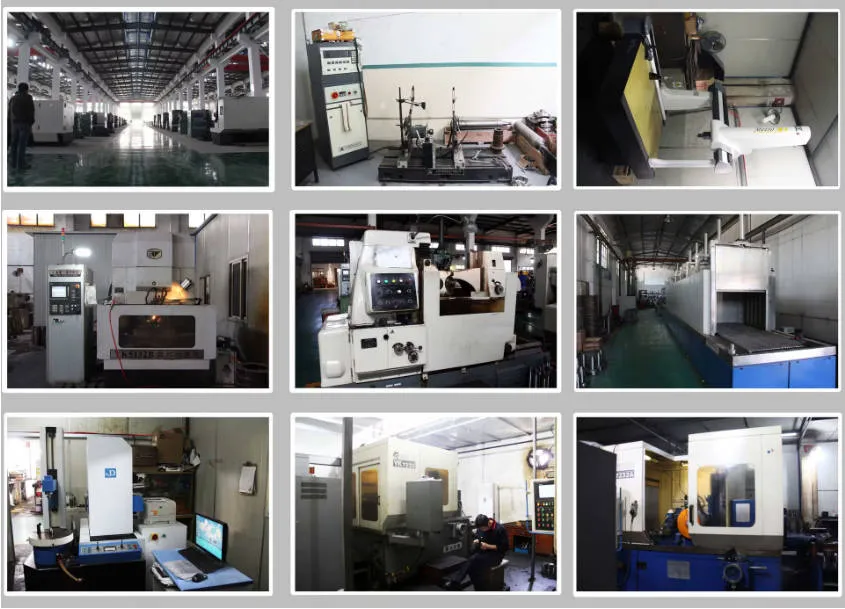

Raydafon در چین مستقر است - ما یک کارخانه، تولید کننده و تامین کننده همه در یک واحد هستیم. این بدان معناست که ما کیفیت را از مواد اولیه تا قطعات نهایی کنترل می کنیم، بدون واسطه. وقتی نوبت به قیمت می‌رسد، فقط مدل، مشخصات، و تعداد مورد نیاز خود را به ما بگویید - ما قیمت مناسبی را به شما می‌دهیم که متناسب با بودجه شما باشد، بدون اینکه کیفیت را از دست بدهید.

کوپلینگ دنده چیست؟

کوپلینگ دنده اساساً یک قطعه مکانیکی است که برای اتصال دو شفت به یکدیگر استفاده می شود. وظیفه اصلی آن انتقال گشتاور از یک شفت به محور دیگر است و همچنین به جبران جابه‌جایی‌های کوچک بین دو شفت کمک می‌کند - مانند زمانی که آنها کاملاً به صورت محوری، شعاعی یا در یک زاویه قرار ندارند. این جابجایی ها معمولاً به دلیل اشتباهات در هنگام نصب یا حرکت عادی هنگام کار کردن تجهیزات اتفاق می افتد. این کوپلینگ‌ها را در بسیاری از ماشین‌های صنعتی که نیاز به انتقال قدرت ثابت دارند، چیزهایی مانند ماشین‌های سنگین، تجهیزات متالورژی، تجهیزات معدن و حتی برخی ابزارهای مکانیکی روزمره پیدا خواهید کرد.

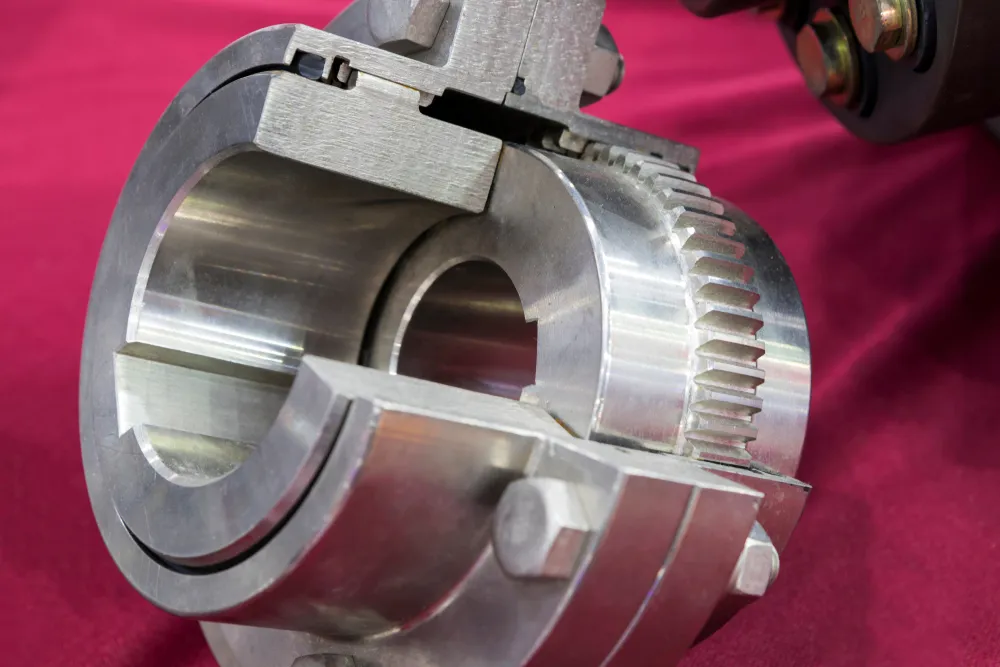

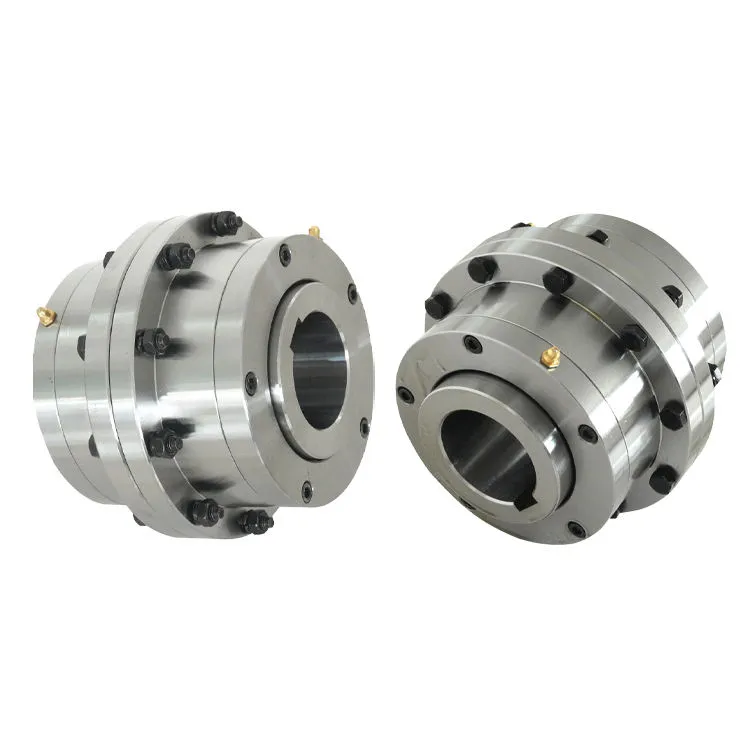

اگر به نحوه ساخت آن نگاه کنید، یک کوپلینگ دنده معمولی دارای دو نیمه کوپلینگ با دندانه های داخلی و دو آستین با دندانه های بیرونی است. طرح‌های خاصی وجود دارد که کمی متفاوت به نظر می‌رسند، اما ایده اصلی ثابت می‌ماند: دندان‌های داخلی و خارجی برای حرکت نیرو به هم قفل می‌شوند. آستین‌های دندانه‌دار بیرونی معمولاً به شفت‌هایی که در حال اتصال هستند وصل می‌شوند - یا با کلیدی که هم در آستین و هم در شفت قرار می‌گیرد، یا با فشار دادن محکم روی شفت (که به آن فیت تداخلی می‌گویند). سپس نیمه کوپلینگ‌های دندانه‌دار داخلی به یکدیگر پیچ می‌شوند تا یک قطعه کامل و کارآمد ایجاد کنند که قدرت را انتقال می‌دهد. نحوه عملکرد آن به این صورت است: هنگامی که یک شفت می چرخد، آستین دندانه دار خارجی متصل به آن را می چرخاند. سپس آن آستین نیم کوپلینگ‌های دندانه‌دار داخلی را می‌چرخاند و آن نیم کوپلینگ‌ها شفت دیگر را می‌چرخانند. به این ترتیب قدرت از یک سر به سر دیگر می رسد و کل سیستم را در حال اجرا نگه می دارد.

دلیل اینکه می تواند آن ناهماهنگی های کوچک بین شفت ها را برطرف کند، همگی در شکل دندان ها است. بیشتر اوقات، دندان ها خمیده هستند (به آن دندان تاج دار می گویند) یا شکل اصلاح شده ای دارند. این طرح به دندان‌های داخلی و خارجی اجازه می‌دهد تا زمانی که مشبک می‌شوند کمی نسبت به یکدیگر حرکت کنند. به عنوان مثال، اگر دو شفت کمی به صورت شعاعی خاموش باشند - به این معنی که یکی کمی به سمت دیگری است - دندان های منحنی می توانند در امتداد عرض دندان بلغزند. به این ترتیب، آنها به درستی مشبک می مانند و گشتاور همچنان بدون هیچ مشکلی منتقل می شود. اگر شفت‌ها با هم زاویه کمی داشته باشند (ناهمترازی زاویه‌ای)، دندان‌های شکل‌دار نیز می‌توانند با این زاویه تنظیم شوند - آنها به روش صحیح تماس می‌گیرند، بنابراین فشار اضافی کمتری بر روی کوپلینگ ناشی از ناهماهنگی وارد می‌شود.

اما مواردی وجود دارد که باید هنگام استفاده از کوپلینگ دنده به خاطر بسپارید. از آنجایی که دندان ها در مقابل یکدیگر حرکت می کنند، باید به طور منظم روی آنها روان کننده قرار دهید—روغن دنده به خوبی کار می کند. این روان کننده چند کار را انجام می دهد: سایش روی دندان ها را کاهش می دهد، صدا را در هنگام کار کوپلینگ کاهش می دهد و همچنین از زنگ زدن فلز جلوگیری می کند و به خنک شدن اشیا کمک می کند. اگر از روان کننده کافی استفاده نکنید، یا اگر روان کننده قدیمی شود و از کار بیفتد، دندان ها سریعتر فرسوده می شوند و خیلی داغ می شوند. گاهی اوقات، دندان‌ها حتی ممکن است به هم بچسبند (که باعث ساییدگی می‌شود) یا بشکنند، و این باعث می‌شود که عملکرد تجهیزات به هم بخورد. نکته دیگر: هنگام نصب کوپلینگ، باید سعی کنید دو شفت تا حد امکان صاف و هم تراز باشند. حتی اگر کوپلینگ می‌تواند ناهماهنگی‌های کوچک را برطرف کند، اگر شفت‌ها خیلی دور باشند - بیشتر از آن چیزی که کوپلینگ برای کنترل آن طراحی شده است - وزن و استرس اضافی به کوپلینگ در هنگام کار اضافه می‌کند. این باعث می شود که کوپلینگ سریعتر فرسوده شود و حتی ممکن است به سایر قسمت های دستگاه نیز آسیب برساند.
