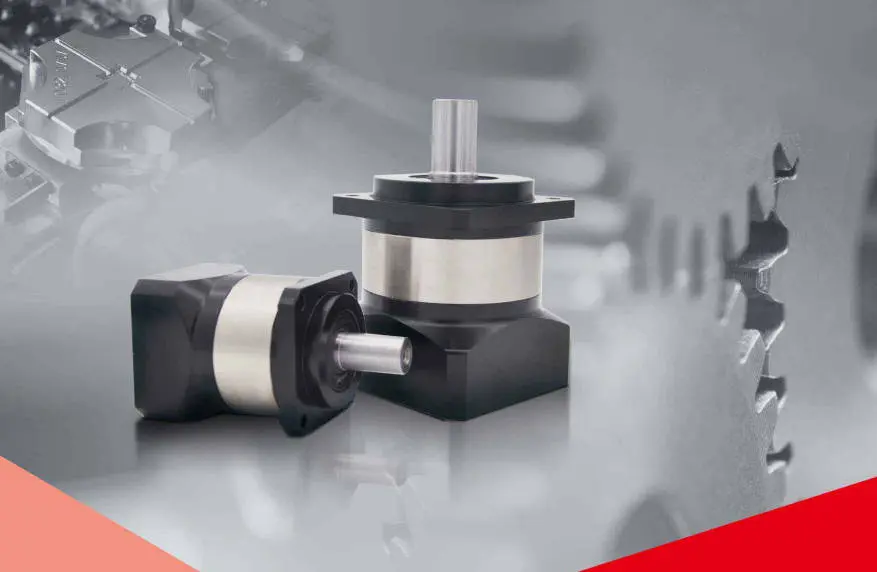

گیربکس سیاره ای

Raydafon، عرضه مستقیم کارخانه کاهنده با کیفیت بالا چین، به عنوان یک تولید کننده و تامین کننده قابل اعتماد، ما کاهنده های سیاره ای را با عملکرد پایدار، ساختار جمع و جور و قیمت مناسب، مناسب برای تجهیزات اتوماسیون، سیستم انتقال بار بالا و زمینه کنترل دقیق، برای پاسخگویی به نیازهای خرید مشتریان داخلی و خارجی برای گشتاور بالا، عمر طولانی و راندمان بالا ارائه می دهیم.

کاهنده سیاره ای Raydafon ساختار فولاد آلیاژی با استحکام بالا را اتخاذ می کند، چرخ دنده کربوره شده و خاموش شده و زمین دقیق است، سختی سطح دندان به HRC60±2 می رسد، مقاومت در برابر خستگی قوی است و ظرفیت تحمل بار بسیار بالاتر از مکانیسم کاهش دنده سنتی است. طراحی مش بندی متقارن سه دندانه داخلی اتخاذ شده است، راندمان انتقال می تواند به بیش از 95٪ برسد، عملکرد پایدار است، نویز کم است و گشتاور خروجی یکنواخت است. این به ویژه برای سیستم های سروو، سیلندرهای الکتریکی، ربات های صنعتی، شاسی های متحرک چرخدار، خطوط انتقال و دستگاه های بالابر و غیره مناسب است که نیازهای بالایی برای پاسخگویی دقیق و قدرت دارند.

Raydafonگیربکس سیاره ایترکیبات ساختاری تک مرحله‌ای، دو مرحله‌ای و سه مرحله‌ای را با نسبت‌های سرعت پوشش‌دهنده 3:1 تا 200:1 فراهم می‌کند و می‌تواند گشتاور خروجی و انتخاب نسبت کاهش را در صورت نیاز افزایش دهد. فرم های خروجی شامل شفت کلید، شفت اسپلاین، نوع فلنج و رابط غیر استاندارد سفارشی برای برآوردن نیازهای نصب تجهیزات مختلف است. تمام محصولات این شرکت تست تعادل دینامیکی و تست متمرکز بودن را گذرانده اند تا از عملکرد با سرعت بالا بدون لرزش و گرما اطمینان حاصل شود و پایداری کلی تجهیزات را تا حد زیادی بهبود بخشد.

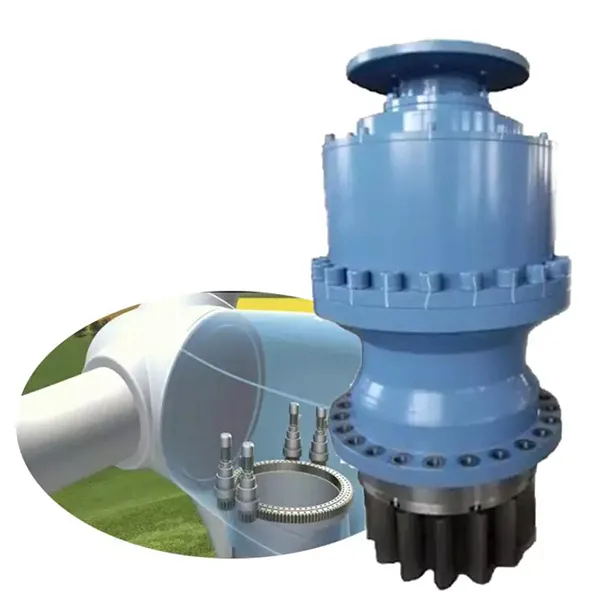

کاهنده های سیاره ای تولید شده توسط Raydafon به طور گسترده در خطوط مونتاژ خودکار، ماشین آلات بسته بندی، تجهیزات CNC، تجهیزات انتقال، شاسی خزنده مهندسی، سیستم های کنترل نیروی باد و سایر زمینه ها استفاده شده است. عملکرد بسیار خوبی در دوام، سازگاری و رقابت پذیری قیمت دارند و مورد استقبال مشتریان داخلی و خارجی قرار می گیرند. فرقی نمی‌کند یکپارچه‌ساز، تولیدکننده ماشین کامل یا ارائه‌دهنده خدمات تعمیر و نگهداری باشید، ما می‌توانیم راه‌حل‌های انتقال مقرون‌به‌صرفه و پشتیبانی تامین پایدار را به شما ارائه دهیم.

گیربکس سیاره ای چگونه کار می کند

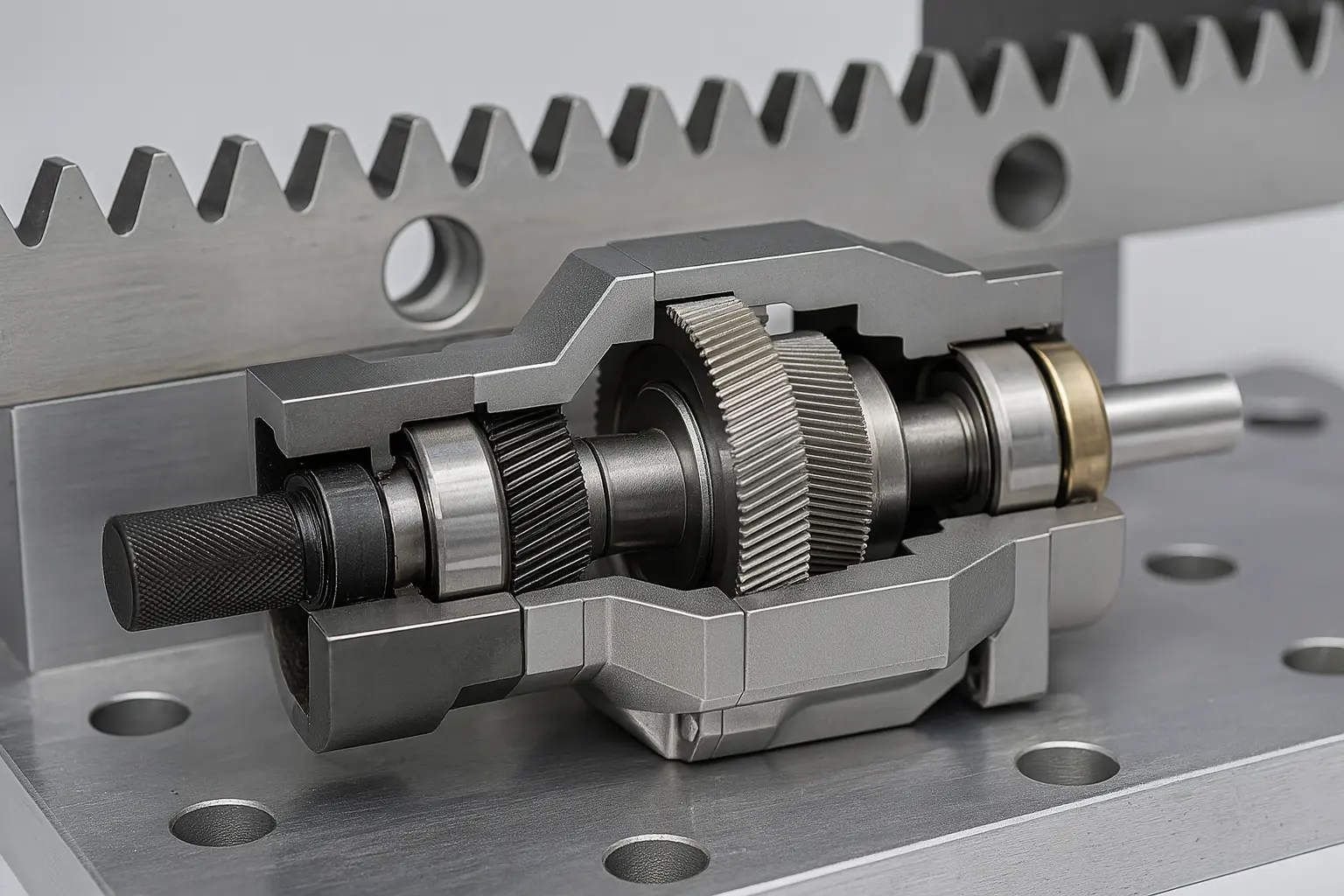

ساختار اصلی یک کاهنده سیاره ای از سه بخش کلیدی تشکیل شده است: چرخ دنده مرکزی خورشید (پینیون در انتهای ورودی)، مجموعه چرخ دنده سیاره ای که به دور آن می چرخد، و حلقه چرخ دنده داخلی که به دور بیرون پیچیده شده است. نیرو از موتور منتقل می شود، ابتدا چرخ دنده خورشیدی را به چرخش می کشاند و سپس چرخ دنده خورشیدی چندین چرخ دنده سیاره ای را برای چرخش به حرکت در می آورد. این چرخ دنده‌های سیاره‌ای در حین چرخش در امتداد چرخ دنده خورشیدی می‌چرخند و در نهایت نیرو را از طریق حامل سیاره‌ای که روی آن‌ها نصب شده است به شفت خروجی منتقل می‌کنند.

این روش "مشینگ چند دندانه" اجازه می دهد تا نیرو بین چند چرخ دنده تقسیم شود، که نه تنها خروجی صاف و صدای کم دارد، بلکه ظرفیت تحمل بار قوی تری نسبت به سازه های چرخ دنده معمولی دارد. کاهنده‌های سیاره‌ای Raydafon می‌توانند گشتاور بیشتری را تحت شرایط حجمی یکسان، با ساختاری فشرده، مناسب برای تجهیزاتی با فضای نصب محدود اما الزامات عملکرد انتقال بالا، مانند سیستم‌های سروو، بازوهای روباتیک خودکار، ماژول‌های درایو خزنده، ماشین‌های بسته‌بندی و غیره تولید کنند.

نسبت انتقال یک کاهنده سیاره ای به نسبت دنده و تعداد مراحل بستگی دارد. به طور کلی، یک مرحله تک می تواند به 310:1 برسد، یک مرحله دو مرحله ای را می توان تا 20100:1 گسترش داد، و حتی یک ترکیب سه مرحله ای را می توان برای شرایط کاری که به نسبت کاهش بیشتری نیاز دارند ایجاد کرد. Raydafon ساختار نسبت سرعت استاندارد را ارائه می دهد و از ترکیب آبشاری سفارشی پشتیبانی می کند و سرعت خروجی و محدوده گشتاور را بر اساس نیاز مشتری تنظیم می کند.

از آنجا که چرخ دنده سیاره ای داخلی به طور مداوم موقعیت نیرو را در طول چرخش تغییر می دهد، چرخ دنده به طور یکنواخت فرسوده می شود و کل دستگاه عمر طولانی تری دارد. علاوه بر این، ما از چرخ دنده های فولادی آلیاژی سخت شده، یاتاقان های دقیق و استانداردهای مونتاژ پسرفت کم استفاده می کنیم، که باعث می شود کاهنده نه تنها در خروجی پایدار باشد، بلکه در دقت موقعیت یابی بالا، مناسب برای شروع و توقف مکرر، جلو و عقب، و شرایط بار اینرسی کم است.

مزایای اصلی کاهنده های سیاره ای راندمان بالا، چگالی گشتاور بالا، اندازه کوچک و کنترل تمرکز خوب است. Raydafon دارای راه حل های بالغ در طراحی مجموعه دنده، سیستم روغن کاری، تطبیق فلنج خروجی و غیره است که می تواند نیازهای واقعی سیستم های مختلف صنعتی را پوشش دهد. اگر در حال ارزیابی بهینه سازی سیستم انتقال هستید، ما می توانیم به سرعت ترکیب مدل و ساختار مناسب را با توجه به پارامترهای موتور و بار مورد نیاز شما مطابقت دهیم. برای مشورت با انتخاب خوش آمدید.

نحوه محاسبه نسبت دنده گیربکس سیاره ای

هنگام استفاده یا انتخاب یک کاهنده سیاره ای، محاسبه نسبت انتقال (نسبت کاهش) یک مرحله اساسی و حیاتی است. نسبت انتقال سرعت و گشتاور شفت خروجی را تعیین می کند و تأثیر مستقیمی بر راندمان عملیاتی تجهیزات و تطابق بار دارد. هنگام طراحی یک سیستم کاهش سیاره ای، Raydafon ساختار نسبت سرعت مناسب را با توجه به نیازهای واقعی برای اطمینان از استفاده پایدار و کارآمد مطابقت می دهد.

فرمول محاسبه نسبت انتقال یک کاهنده سیاره ای در واقع پیچیده نیست. رایج ترین ساختار این است که چرخ دنده خورشیدی فعال است، حلقه داخلی ثابت است، و حامل سیاره خروجی است. در این ساختار، فرمول محاسبه نسبت انتقال به صورت زیر است:

نسبت انتقال i = 1 + (Zr / Zs)

کجا:

Zr تعداد دندان های حلقه داخلی است

Zs تعداد دندانه های روی دنده خورشیدی است

برای مثال ساده: اگر تعداد دندانه‌های دنده خورشیدی 20 و تعداد دندانه‌های حلقه داخلی 60 باشد، نسبت انتقال برابر است:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

یعنی موتور 4 بار می چرخد، شفت خروجی 1 بار می چرخد ​​و نسبت کاهش 4:1 است.

در کاهنده‌های سیاره‌ای طراحی‌شده توسط Raydafon، نسبت انتقال متداول دامنه‌ای از 3:1 تا 100:1 را پوشش می‌دهد که از طریق ترکیبی از ساختارهای تک‌مرحله‌ای، دو مرحله‌ای یا سه مرحله‌ای به دست می‌آید.

ساختار تک مرحله ای معمولاً نسبت سرعت 3 تا 10 است

ساختار دو مرحله ای نسبت سرعت 15 ~ 100 است

ساختار سه مرحله ای مناسب برای موقعیت های با بار سنگین با سرعت کم که به نسبت کاهش بیشتر نیاز دارند

علاوه بر محاسبه نسبت سرعت، توجه به این نکته نیز حائز اهمیت است که گروه‌های سیاره‌ای در سطوح مختلف اصطکاک داخلی را بر روی هم قرار می‌دهند که تأثیر کمی بر کارایی خواهد داشت. بنابراین، با این فرض که نسبت سرعت اجازه می دهد، سعی کنید یک ترکیب سطح پایین کارآمدتر را انتخاب کنید.

Raydafon می‌تواند یک نسبت انتقال معقول و سطح ساختاری را بر اساس سرعت موتور، سرعت خروجی مورد نیاز، گشتاور بار و سایر داده‌های ارائه شده توسط مشتری توصیه کند و نقشه‌های پارامتر و پیشنهادات انتخابی را ارائه دهد تا به شما در جلوگیری از خطا در مرحله اولیه انتخاب و اطمینان از عملکرد قابل اعتماد تجهیزات کمک کند. اگر در مورد محاسبه نسبت انتقال مطمئن نیستید، همچنین می توانید مستقیماً با ما تماس بگیرید و ما در محاسبه و تطبیق مدل مناسب کمک خواهیم کرد.
