Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO Shaft - آنچه انجام می دهیم و چگونه آن را می سازیم

کارخانه و تجربه ما

  • ما بر تحقیق و توسعه و ساخت شفت های PTO تمرکز می کنیم و تجربه عمیقی در سیستم های انتقال کشاورزی داریم.
  • کارخانه خود ما در خوشه صنعت تجهیزات کشاورزی چین قرار دارد.
  • ما فرآیند کامل را کنترل می کنیم: تهیه مواد، آهنگری، ماشینکاری، مونتاژ و آزمایش.
  • ما طیف کاملی از شفت‌های PTO را برای ماشین‌های چمن‌زنی، پنجه‌های دوار، پخش‌کننده‌های کود، سنگ شکن‌ها و موارد دیگر عرضه می‌کنیم.
  • محصولات ما به اروپا، آمریکا، خاورمیانه، آمریکای جنوبی و سایر بازارهای کشاورزی توسعه یافته می رود.

تمرکز طراحی: ایمنی، تطبیق پذیری، دوام

  • هر شفت محرک از لوله فولادی کربن با مقاومت بالا و چنگال های فولادی آهنگری استفاده می کند.
  • استحکام بالا و گشتاور بالا - پایدار در زیر بارهای سنگین و عملیات با فرکانس بالا.
  • ما چندین رابط استاندارد بین المللی را ارائه می دهیم: نوع CE ایتالیایی، نوع WAL آلمانی، استاندارد ASAE آمریکایی و غیره.
  • این باعث می شود شفت های ما با مارک های مختلف ماشین آلات کشاورزی سازگار باشد.

ویژگی های ایمنی که ما در آن ایجاد می کنیم

  • پوشش ایمنی و کلاچ محدود کننده گشتاور به صورت استاندارد ارائه می شوند - از آسیب بیش از حد بار و صدمات شخصی ناشی از گیر کردن جلوگیری می کند.
  • برخی از مدل‌های رده بالا از اتصال و خروج سریع پشتیبانی می‌کنند — تعویض و تعمیر آسان در فضای باز.
  • موقعیت سوراخ روانکاری با ساختار آب بندی به خوبی طراحی شده است - چرخه های روغن کاری را گسترش می دهد و تعمیر و نگهداری روزانه را کاهش می دهد.
  • هر مجموعه قبل از خروج از کارخانه تحت تست های تعادل دینامیکی و ضربه قدرت قرار می گیرد - بدون لرزش غیر عادی در سرعت های بالا.

سفارشی سازی و تامین

  • ما به ماشین‌آلات کشاورزی OEM و کانال‌های خرده‌فروشی خدمات ارائه می‌کنیم - ما تفاوت‌های بین صنایع را می‌دانیم.
  • ما از سفارشی سازی نمونه و تولید دسته ای غیر استاندارد پشتیبانی می کنیم.
  • چرخه های تحویل انعطاف پذیر؛ تیم فنی ما به انتخاب و تطبیق رابط کمک می کند.
  • مدل های استاندارد همیشه در انبار هستند و می توانند در همان روز ارسال شوند.

جایی که از شفت های PTO ما استفاده می شود

  • ماشین آلات کشاورزی متوسط ​​و بزرگ
  • تجهیزات باغبانی
  • ماشین آلات خوراک دام

اگر برنامه خاصی دارید،با ما تماس بگیریدبرای نقشه ها، دفترچه راهنمای مشخصات، یا پشتیبانی تست نمونه. ما یک راه حل انتقال برای شما طراحی می کنیم.

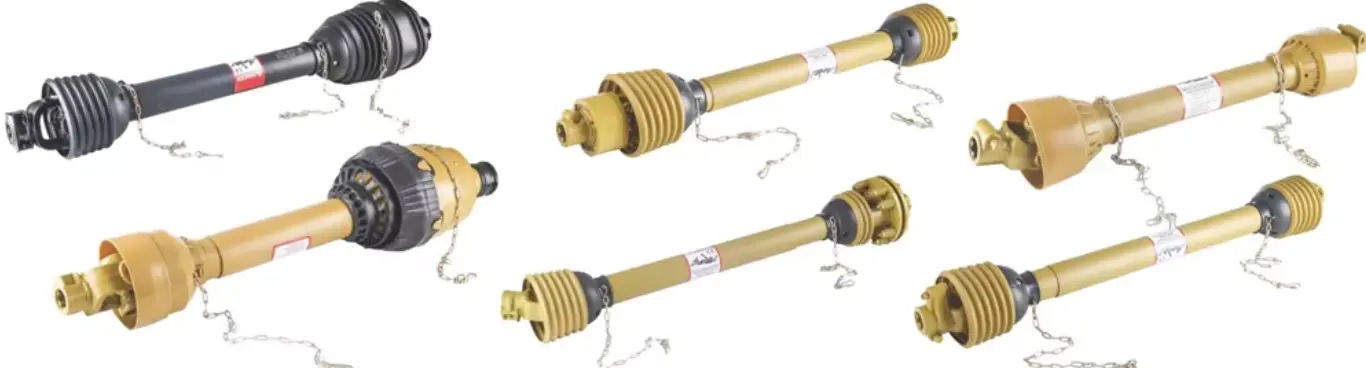

Raydafon PTO Shaft

نحوه حذف شفت PTO از گیربکس

حذف شفت محرک PTO پیچیده نیست، اما انجام اشتباه آن می تواند به اجزای رابط آسیب برساند یا خطرات ایمنی ایجاد کند. در اینجا نحوه انجام آن را توصیه می کنیم.

قبل از شروع

  • ابتدا منبع برق را خاموش کنید.
  • قبل از شروع مطمئن شوید که تجهیزات به طور کامل خاموش شده است.

نوع اتصال را بررسی کنید

  • اکثر شفت های PTO Raydafon از ساختار قفل ایمنی استفاده می کنند.
  • به دنبال یک حلقه نگهدارنده یا قفل فشاری در نزدیکی انتهای گیربکس باشید.
  • برخی از مدل ها از پیچ استفاده می کنند - شما به آچار شش گوش یا Torx نیاز دارید.

مراحل حذف

  • پوشش محافظ نزدیک گیربکس را بگیرید و آن را با دقت به عقب بکشید تا اتصال آشکار شود.
  • برای نوع حلقه نگهدارنده دکمه: حلقه را با یک دست فشار دهید و با دست دیگر شفت را به آرامی بیرون بکشید.
  • برای نوع پیچ: پیچ ثابت را باز کنید، سپس به آرامی بکشید.

چه چیزی را مراقب باشید

  • به شدت نکشید یا زیاد تکان نخورید - این می تواند به مهر و موم دنده یا روغن یاتاقان آسیب برساند.
  • اگر رابط زنگ زده و گیر کرده است، روغن زدا کننده زنگ زدگی را اسپری کنید، چند دقیقه صبر کنید، سپس به آرامی امتحان کنید.
  • اگر باز هم مشکل است، از یک چکش لاستیکی استفاده کنید تا به آرامی دو بار به لبه پوسته ضربه بزنید تا به شل شدن آن کمک کنید.

پس از حذف

  • رابط اسپلاین را برای بریدگی، سایش یا تغییر شکل بررسی کنید.
  • اگر مشکلی پیدا کردید، آن را به سختی نصب نکنید — ابتدا لوازم جانبی را تعویض کنید.
  • شفت‌ها و گیربکس‌های PTO Raydafon دارای رابط‌های استاندارد هستند - جهت را تراز می‌کنند و بدون نیروی شدید به عقب برمی‌گردند.

اگر به یک سازه نامشخص یا گیر برخورد کردید،با پشتیبانی فنی Raydafon تماس بگیرید. ما می‌توانیم نقشه‌های ساختاری یا راهنمایی ویدیویی را بر اساس مدل شما ارائه دهیم، بنابراین برنامه‌های کشاورزی را به تأخیر نمی‌اندازیم.

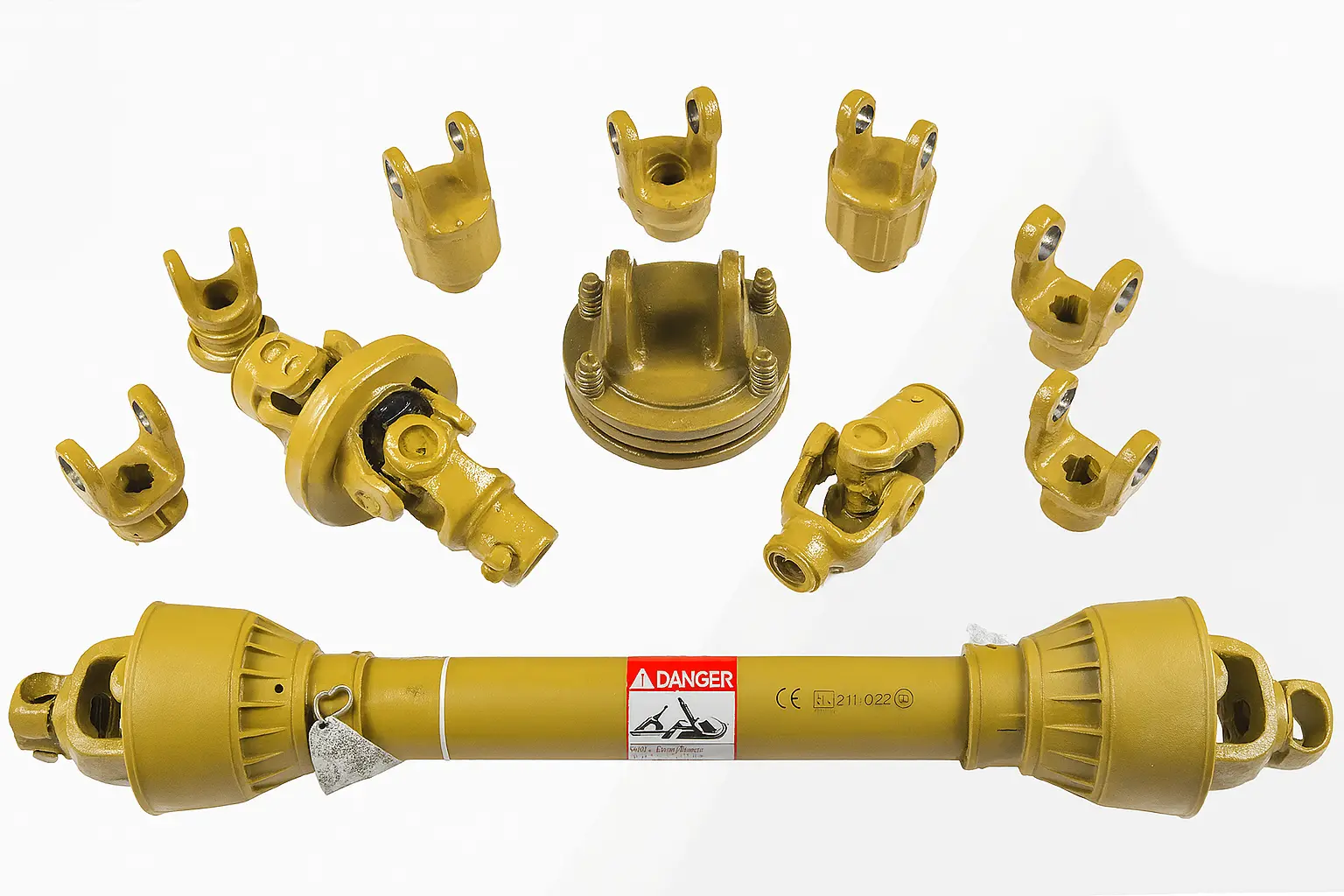

PTO shaft removal

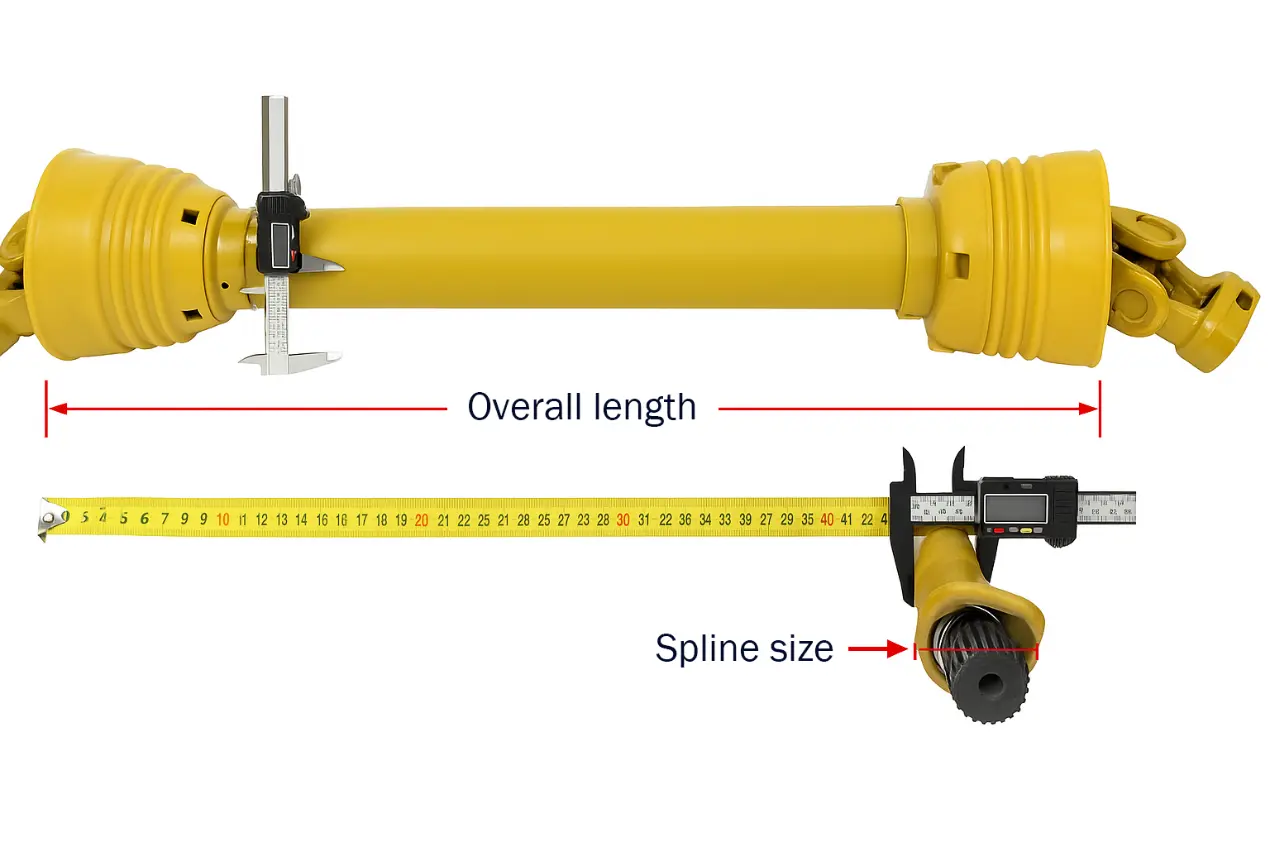

نحوه اندازه گیری شفت PTO

قبل از تعویض یا سفارشی کردن شفت محرک PTO، اندازه گیری دقیق بسیار مهم است. اندازه اشتباه بر نصب تأثیر می گذارد و ممکن است باعث عملکرد ضعیف یا آسیب به تجهیزات شود. توصیه می کنیم قبل از اندازه گیری شفت را از تجهیزات جدا کنید.

1. طول کل

  • از انتها به انتها در حالت جمع شده اندازه گیری کنید.
  • یعنی از لبه بیرونی یک چنگال تا لبه بیرونی چنگال دیگر.
  • فقط طول غلاف را اندازه نگیرید - این نادرست است.

2. اندازه اسپلاین (اتصال انتهای خروجی)

  • مشخصات اسپلاین معمولی: 1-3/8 اینچ 6 دندان، 1-3/8 اینچ 21 دندان، 1-3/4 اینچ 20 دندان و غیره.
  • برای اندازه گیری قطر بیرونی اسپلین از کولیس استفاده کنید.
  • تعداد دندان های اسپلاین را بشمارید.
  • کانکتورهای Raydafon از چندین استاندارد بین المللی برای اتصال آسان با مارک های مختلف پشتیبانی می کنند.

3. نوع و ساختار قطر لوله

  • قسمت میانی معمولاً یک لوله شش ضلعی، لوله ستاره یا لوله مربع است.
  • این ظرفیت گشتاور و محدوده تلسکوپی را تعیین می کند.
  • از کولیس ورنیه برای اندازه گیری فاصله بین دو طرف مقابل استفاده کنید (ضلع های موازی برای لوله های شش ضلعی، فاصله دندانه ها برای لوله های ستاره ای).
  • کل ضربه تلسکوپی را ثبت کنید.

4. ساختار حفاظتی ایمنی

  • تأیید کنید که آستین کامل است یا خیر.
  • حلقه های ضد لغزش را در دو سر شفت بررسی کنید.
  • این به تعیین اینکه آیا شفت محرک همچنان می تواند استفاده شود کمک می کند.

اگر از نحوه اندازه گیری مطمئن نیستید یا نگران خطای اندازه گیری هستید، عکس بگیرید و اطلاعات خود را برای تیم فنی Raydafon ارسال کنید. ما تأیید ترسیم ابعاد، توصیه‌های تطبیق سریع یا پردازش سفارشی را ارائه می‌کنیم. شما درست را انتخاب کنیدشفت PTOو بلافاصله پس از نصب بدون تغییر از آن استفاده کنید.با ما تماس بگیریدبرای فرم تأیید ابعاد رایگان یا ویدیوی دستورالعمل.

PTO shaft measurement

درباره Raydafon

Raydafon یک تولید کننده متمرکز بر انتقال و فناوری هیدرولیک است. ما مدت‌هاست به تجهیزات کشاورزی، اتوماسیون صنعتی و زمینه‌های انرژی جدید خدمت کرده‌ایم.

  • واقع در هسته اصلی کمربند صنعتی قطعات انتقال در چین.
  • سیستم زنجیره تامین کامل و قابلیت های پردازش مستقل.
  • سیستم یکپارچه کارخانه: تحقیق و توسعه، ریخته گری، تکمیل، مونتاژ و آزمایش.
  • ما به کیفیت به عنوان پایه، تحویل به عنوان معیار، و خدمات به عنوان پشتیبان پایبند هستیم.
  • ما راه حل های پایدار و قابل اعتماد انتقال نیرو را برای مشتریان جهانی ارائه می دهیم.

خط تولید ما

  • گیربکس های حلزونی با راندمان بالا
  • گیربکس های سیاره ای جمع و جور و با نسبت بالا
  • سیلندرهای هیدرولیک برای ماشین آلات کشاورزی و تجهیزات مهندسی
  • قطعات استاندارد و سفارشی سازی غیر استاندارد - ما به سرعت پاسخ می دهیم و راه حل های انعطاف پذیر ارائه می دهیم.

برنامه ها و بازارها

  • ماشین آلات کاشت و کوددهی
  • تجهیزات اختلاط
  • سیستم های ردیابی فتوولتائیک
  • سکوهای بالابر
  • به آسیای جنوب شرقی، آمریکای جنوبی، اروپای شرقی، خاورمیانه و غیره صادر می شود.

هر دسته چندین دور بازرسی کارخانه را پشت سر می گذارد: تست گشتاور، تست آب بندی، بازرسی تحمل مونتاژ. هر محصول به گونه ای ساخته شده است که "به طور پایدار اجرا شود و به موقع تحویل داده شود."

اگر به دنبال یک کارخانه و تامین کننده گیربکس و قطعات هیدرولیک چینی مطمئن هستید، Raydafon شریکی است که نمی توانید از دست بدهید. ما از مشتریان جهانی برای بحث در مورد همکاری با نقشه ها و نمونه ها استقبال می کنیم. ما به مشتریان کمک می‌کنیم تا سیستم‌های مکانیکی کارآمد و بادوام را با قیمت‌های رقابتی، فناوری حرفه‌ای و تحویل پایدار مستمر بسازند.

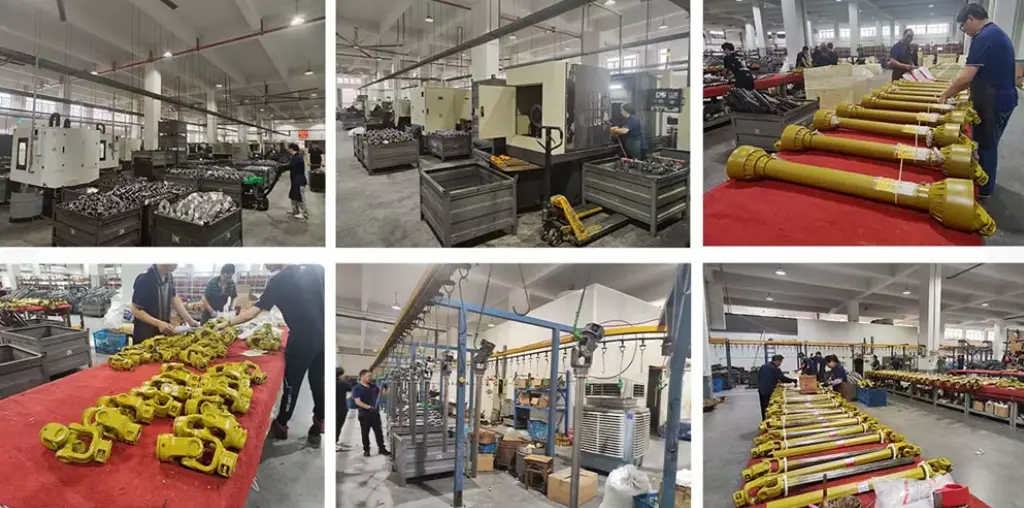

Raydafon factory

View as

شفت PTO برای بلرزهای گرد کرون

شفت PTO برای بلرزهای گرد کرون

پوشش شفت PTO بیلر گرد کرون KR100/125/155/130/160، 1500/1800، 1500V/1250 MC و 1250/1550. گزینه های سایز 4 استاندارد و سایز 4 CV از شفت 1210 با اسپلاین 1.375-6 استفاده می کنند. اندازه 6 CV برای ساخت های 1500/1800 و 1250/1500 انتخاب شده موجود است. 1500V/1250 MC از 2380 یا 2480 CV با 1.375-6 استفاده می کند. آپشن های کلاچ عبارتند از FT34 در 1000 نیوتن متر، FT32 در 1000 نیوتن متر، FT42 در 1450 نیوتن متر، قطع K64/2 در 1050 یا 1500 نیوتن متر و FF1 در 1000 نیوتن متر. شماره قطعه پایه CV 71R4121UCW07000 برای CAT3/540 و 71R6121UCW07000 برای CAT4/540 است، هر دو 1.375-6. MOQ، سفارشی‌سازی و زمان تحویل در هر سفارش پس از تأیید مدل بیلر و پیکربندی شفت موجود، نقل‌قول می‌شوند.
شفت PTO برای بیلرهای گرد کیس IH

شفت PTO برای بیلرهای گرد کیس IH

شفت PTO برای بیلرهای دور Case IH - RB444، RB454، RB455A، RB464، RB554 و RB564، به علاوه انواع RB454 Silage و RB454 Rotor Cutter را پوشش می‌دهد. خطوط محرکه با سرعت ثابت CAT4 و CAT5 با کلاچ اصطکاکی. اسپلاین ورودی 1.375-6 یا 1.375-21 بسته به تراکتور. قدرت مورد نیاز 40-100 اسب بخار (30-75 کیلو وات). گشتاور کلاچ از 1000 نیوتن متر (CAT3/S4) تا 1800 نیوتن متر (CAT4/S6) اشاره می کند. مدل بیلر و PTO تراکتور خود را بفرستید — دسته بندی خط محرکه، گشتاور کلاچ و طول شفت را تأیید می کنیم و ظرف 24 ساعت قیمت کارخانه را برمی گردانیم.
شفت PTO برای مدل های 900 بلرز میدان نیوهلند

شفت PTO برای مدل های 900 بلرز میدان نیوهلند

این شفت PTO برای مدل های نیوهلند اسکوئر بیلر 900 که با دقت توسط Raydafon ساخته شده است برای بیلرهای مربعی سری 900 نیوهلند طراحی شده است. این ساختار لوله لیمویی جامد را پذیرفته است و به رابط استاندارد 1-3/8 اینچی Z6 در دو انتها مجهز است تا از انتقال صاف و کارآمد برق و تناسب کامل برای تجهیزات شما اطمینان حاصل کند. ما به عنوان یک تولید کننده حرفه ای و تامین کننده قابل اعتماد از چین، به طور مستقیم از کارخانه عرضه می کنیم تا محصولات با کیفیت عالی و قیمت رقابتی را برای اطمینان از عملیات عدل بندی صاف به شما ارائه دهیم.
شفت PTO برای بلرز میدان بیگ‌بالر نیوهلند 330 340

شفت PTO برای بلرز میدان بیگ‌بالر نیوهلند 330 340

Raydafon به عنوان یک تولید کننده و تامین کننده مشهور در چین، این شفت PTO را برای New Holland BigBaler Square Balers 330 340 در کارخانه خود به دقت ساخته است! این دستگاه از یک شفت فولادی با آلیاژ 40 Cr با استحکام بالا، با اتصال متقاطع دو مهر و موم شده، بار گشتاور 3500 نیوتن متر، و سازگار با رابط سرعت 540/1000 دور در دقیقه استفاده می کند. این محصول دقیقاً با رابط برق نیوهلند بیلر 330/340 مطابقت دارد و نصب راحت و پایدار است. Raydafon به عنوان یک کارخانه منبع، راه حل های انتقال قابل اعتماد را با قیمت مقرون به صرفه در اختیار شما قرار می دهد و عملیات عدل بندی را کارآمدتر می کند!
شفت PTO برای دیسکین های نیوهلند

شفت PTO برای دیسکین های نیوهلند

به عنوان یک تولید کننده حرفه ای که عمیقاً در زمینه انتقال کشاورزی در چین درگیر است، Raydafon شفت PTO را برای دیسک های موور دیسک نیوهلند سفارشی کرد. از شفت فولادی با استحکام بالا با رولبرینگ‌های مخروطی دو ردیفه استفاده می‌کند که می‌تواند گشتاور 3200 نیوتن‌متر را حمل کند و با رابط قدرت طیف کامل ماشین‌های چمن‌زنی نیوهلند سازگار شود. سطح این محصول با سه لایه پاشش نانو سرامیک تصفیه می شود و مقاومت در برابر خوردگی 60 درصد بیشتر از فرآیندهای سنتی است. از آنجایی که به طور مستقیم توسط کارخانه عرضه می شود، قیمت Raydafon 25٪ کمتر از مارک های اروپایی است و همچنین می تواند خدمات سفارشی سازی غیر استاندارد را ارائه دهد که آن را به یک انتخاب مقرون به صرفه برای مزرعه ها برای ارتقاء تجهیزات چمن زنی تبدیل می کند.
شفت PTO کلاچ لغزنده برای ماشین چمن زنی دیسکی 1340

شفت PTO کلاچ لغزنده برای ماشین چمن زنی دیسکی 1340

کلاچ تعویض عمده شفت PTO برای دیسک موور 1340 / Hesston 1340 و 1345. مجموعه CV دوبل 55N جایگزین یک اتصال CV 80 درجه در سمت تراکتور و یک اتصال CV 50 درجه در سمت دیسک می شود. اتصال تراکتور معمولاً 1.375-21 است. اتصال دستگاه گیره گرد 1.50 اینچی است؛ در ساخت از انتهای 6 اسپلاین 1-3/8 اینچ استفاده می شود. کلاچ اصطکاکی دو صفحه ای روی گشتاور لغزشی 2800 نیوتن متر تنظیم شده است و پس از اضافه بار دوباره درگیر می شود. شماره قطعه 14656849، 82-14656849 و 83-14656849 برای مونتاژ کامل، نیمه اجرا و نیمه تراکتور درج شده است. سازگاری شامل Hesston 1340/1345، انتخاب CaseIH 8312، Massey Ferguson PTD 12 و New Idea 5512 است. MOQ، سفارشی‌سازی و زمان تحویل در هر سفارش پس از تأیید شماره قطعه و اندازه اتصال، نقل‌قول می‌شوند.
به عنوان یک تولید کننده و تامین کننده قابل اعتماد شفت PTO در چین، محصولات ما دارای گواهینامه CE هستند. در صورت تمایل به خرید محصولات با کیفیت با ما تماس بگیرید.
