چرخ دنده مارپیچ پلاستیکی

Raydafon چرخ دنده های مارپیچ پلاستیکی سفارشی را در POM و نایلون در کارخانه خود در نینگبو، چین قالب می زند. ابزار استاندارد ماژول M0.1–M2.0 را پوشش می‌دهد، سوراخ‌هایی از Ø1.40 میلی‌متر تا Ø3.05 میلی‌متر، قطرهای بیرونی Ø10-Ø50 میلی‌متر (تا Ø120 میلی‌متر در ابزارهای سفارشی) و عرض‌های سطحی 2.0 تا 10.0 میلی‌متر، با محدوده دمای کاری 30- تا 100+ درجه سانتی‌گراد را پوشش می‌دهد. از آنجایی که شکل دندان به جای برش در قالب تزریق تولید می‌شود، زاویه مارپیچ و پروفیل در سرتاسر دسته ثابت می‌ماند و چرخ دنده‌ها روان‌کار و بی‌صدا می‌شوند - صدای اندازه‌گیری شده حدود 20 درصد کمتر از درایوهای چرخ دنده مشابه در همان کاربرد است. درجایی که به گشتاور یا سفتی بیشتر نیاز است، نمرات پر از شیشه در دسترس هستند، و دنده‌های پلاستیکی یا فلزی ماشین‌کاری شده در جایی که پلاستیک قالب‌گیری شده نمی‌تواند وظیفه را برآورده کند، در دسترس است. جزئیات طرح یا نمونه خود را برای بررسی ابزار و نقل قول ظرف 24 ساعت ارسال کنید.

دنده مارپیچ پلاستیکی - POM و نایلون، M0.1 تا M2.0

چرخ دنده های مارپیچی تزریقی برای درایوهای کوچک که نیاز به کارکرد آرام، بدون روغن کاری و وزن کم دارند. ابزار استاندارد ماژول‌های M0.1–M2.0 را پوشش می‌دهد، سوراخ‌هایی از Ø1.40 تا Ø3.05 میلی‌متر، قطر بیرونی Ø10-Ø50 میلی‌متر و عرض صورت 2.0 تا 10.0 میلی‌متر، با هندسه دندان قالب‌گیری شده به جای دندان‌های بریده - بنابراین قوام دندان به دندان در سرتاسر دسته حفظ می‌شود.

  • M0.1–M2.0محدوده ماژول استاندارد
  • Ø1.40-3.05محدوده سوراخ استاندارد
  • Ø10-50محدوده قطر خارجی (میلی متر)
  • -30 تا 100+دمای کاری (درجه سانتیگراد)

تولید کننده دنده حلزونی پلاستیکی در چین — چرخ دنده های هلیکال POM و نایلون سفارشی

Raydafon در کارخانه خود در نینگبو، چین، چرخ‌دنده‌های مارپیچ پلاستیکی را برای دستگاه‌های OEM که به جای چرخ‌دنده فولادی برش‌خورده، به یک دنده آرام و خود روان‌شونده نیاز دارند، قالب‌گیری می‌کند. دندانه های چرخ دنده در قالب تزریق شکل می گیرند، بنابراین زاویه مارپیچ، مشخصات و موقعیت سوراخ توسط ابزار به جای مرحله ماشینکاری بعدی ثابت می شود - به همین دلیل است که فرم دندان دسته به دسته ثابت می ماند و به همین دلیل است که هزینه واحد پس از کارکرد ابزار کاهش می یابد. خریداران معمولی سازندگان ماشین آلات کوچک، سازندگان تجهیزات پزشکی و آزمایشگاهی، تولید کنندگان لوازم خانگی و پمپ، و هر کسی که یک جفت چرخ دنده فلزی روغن کاری شده را با یک پلاستیک بدون نیاز به تعمیر و نگهداری جایگزین می کند، هستند.

ابزار استاندارد سریع‌ترین و ارزان‌ترین مسیر است: ماژول، تعداد دندان‌ها، زاویه مارپیچ، سوراخ و عرض صورت را ارسال کنید، و اگر قالب وجود داشته باشد، ما از استوک ابزار نقل قول می‌کنیم. جایی که هندسه جدید است، ما ابزار و قالب را برای طراحی شما می سازیم. محصولات مرتبط از همین کارگاه شاملچرخ دنده مارپیچمحدوده فلزی برای گشتاور بالاتر، کاملدنده پلاستیکیخط به اشکال خار، کرم و داخلی وچرخ دنده هااگر درایو شما به همپوشانی مارپیچی نیاز ندارد.

مشخصات

  • نوع محصولچرخ دنده حلزونی (تزریق شده)
  • ماژول استانداردM0.1 - M2.0
  • موادپلی استال (POM) / نایلون، نمرات پر از شیشه در صورت درخواست
  • سوراخ استانداردØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 میلی متر
  • قطر بیرونیØ10.0 - Ø50.0 میلی متر، تا Ø120 میلی متر در ابزار سفارشی
  • عرض صورت (L)2.0 - 10.0 میلی متر
  • دمای کاری-30 درجه سانتیگراد تا +100 درجه سانتیگراد
  • روانکاریخود روان کننده، بدون نیاز به گریس در کار معمولی
  • سفارشی سازیماژول به M3.0، تعداد دندان، زاویه مارپیچ، سوراخ، توپی، کلید، رنگ

مشخصات استاندارد سوراخ، قطر بیرونی و عرض صورت در محدوده های نشان داده شده انعطاف پذیر هستند - مقادیر مورد نیاز خود را به ما بگویید.

تایپ کنید ماژول مواد حفاری قطر بیرونی عرض صورت (L)
چرخ دنده حلزونی M0.1 - M2.0 پلی استال (POM) / نایلون Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 میلی متر (انعطاف پذیر) Ø10.0 - Ø50.0 میلی متر (انعطاف پذیر) 2.0 - 10.0 میلی متر (انعطاف پذیر)

تحمل و ظرفیت:چرخ‌دنده‌های پلاستیکی قالب‌گیری شده دارای نوار تحمل وسیع‌تری نسبت به چرخ‌دنده‌های فلزی برش خورده هستند و ارقام دقیق به ماژول، ضخامت دیوار و درجه مواد بستگی دارد. لطفاً در مرحله نقل قول، میزان مقاومت و تحمل فاصله مرکزی مورد نیاز مونتاژ خود را بیان کنید - ما آنچه را که ابزار می تواند نگه دارد تأیید می کنیم، یا اگر پلاستیک نمی تواند آن را برآورده کند، یک دنده برش را توصیه می کنیم.

POM یا نایلون: انتخاب مواد مناسب

پلی استال (POM)

انتخاب پیش فرض برای چرخ دنده های دقیق کوچک. اصطکاک کم، سفتی بالا و ابعاد بسیار پایدار در زیر رطوبت، که فاصله مرکز و واکنش را قابل پیش بینی نگه می دارد. بهترین گزینه برای درایوهای مداوم و برای مجموعه هایی که دنده باید در طول ماه ها تحمل داشته باشد.

نایلون (PA)

سخت تر و مقاوم تر از POM است، با میرایی بهتر ضربه و لرزش، اما رطوبت را جذب می کند و با رطوبت کمی تغییر ابعاد می دهد. مناسب برای درایوهای متناوب، ضربه بار یا با لرزش زیاد به جای موقعیت یابی با تحمل محکم.

نمرات پر از شیشه

افزودن الیاف شیشه استحکام و سفتی را برای گشتاور بیشتر افزایش می دهد و مقاومت در برابر خزش را در دمای بالا بهبود می بخشد، اما سایش قالب را افزایش می دهد و میرایی طبیعی را اندکی کاهش می دهد. ما در مورد درجه و عمر مورد انتظار برای وظیفه شما مشاوره خواهیم داد.

اگر گشتاور مورد نیاز شما فراتر از آن چیزی است که پلاستیک قالب‌گیری شده می‌تواند حمل کند، پاسخ صادقانه یک دنده برش است - به ما مراجعه کنیدچرخ دندهو محدوده چرخ دنده مارپیچ در فلز. ما ترجیح می دهیم قسمت مناسب را نقل قول کنیم تا اینکه یک دنده پلاستیکی را بفروشیم که در سرویس کار نمی کند.

جزئیات محصول

عکس‌های زیر چرخ‌دنده‌های مارپیچ پلاستیکی قالب‌گیری‌شده ما را نشان می‌دهند: فرم دندان، توپی و پایانه سوراخ‌دار، و مجموعه دنده‌های مونتاژ شده.

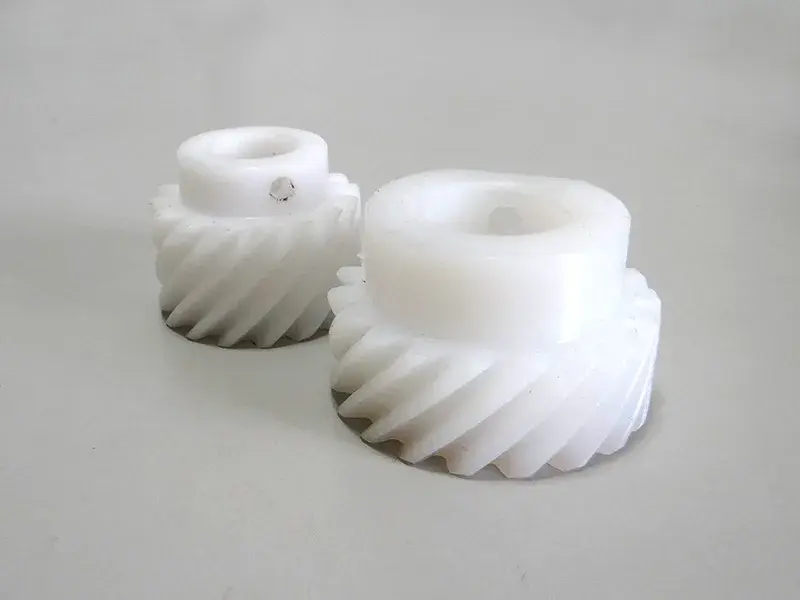

Injection moulded plastic helical gear showing helix angle, tooth form and bore
چرخ دنده مارپیچ پلاستیکی قالب گیری شده - زاویه مارپیچ، فرم دندان و سوراخ تمام شده.

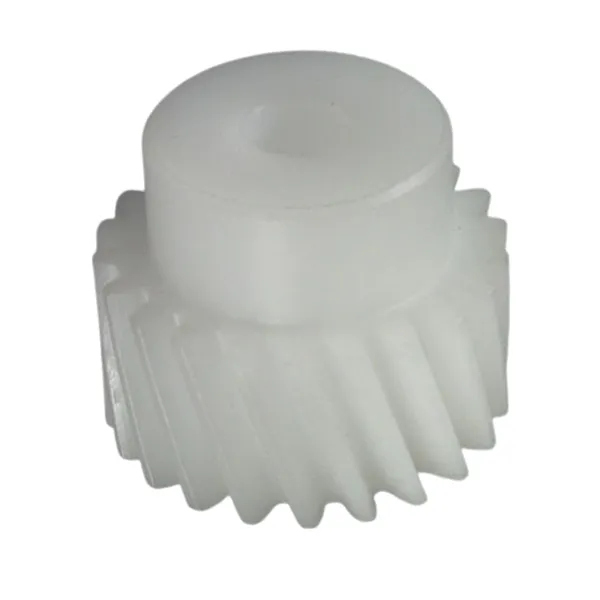

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
چرخ دنده مارپیچ استاندارد POM با توپی و سوراخ دقیق.

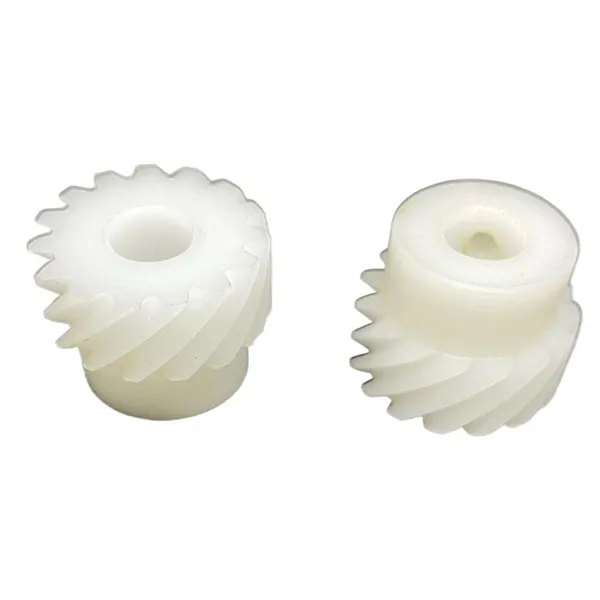

Plastic helical gear set assembled in a small drive application
مجموعه دنده مارپیچ پلاستیکی که در یک درایو کوچک مونتاژ شده است.

مزایای کلیدی

  1. 01

    خود روان کننده

    POM و نایلون بدون لایه روغن یا گریس در برابر یکدیگر یا در برابر فولاد قرار می گیرند، بنابراین گیربکسی که قبلاً به محفظه روان کننده، مهر و موم و فاصله سرویس نیاز داشت را می توان بدون نیاز به تعمیر و نگهداری ساخت.

  2. 02

    انتقال بی صدا

    همپوشانی مارپیچ یک دندانه مارپیچ به‌جای یک ضربه، به تدریج درگیر می‌شود و خود پلیمر ارتعاش را کاهش می‌دهد - سر و صدای اندازه‌گیری شده روی چرخ‌دنده‌های ما حدود 20 درصد کمتر از محرک‌های چرخ دنده‌ی مشابه در همان کاربرد است.

  3. 03

    وزن متقابل کمتر

    پلاستیک قالب‌گیری شده بسیار سبک‌تر از فولاد یا برنج است که اینرسی قطعات رانده را کاهش می‌دهد. این در ابزارهای دستی، ابزارهای قابل حمل، مکانیسم های موقعیت یابی کوچک و سایر محصولات حساس به وزن اهمیت دارد.

  4. 04

    مقاومت در برابر خوردگی و شیمیایی

    پلاستیک‌های مهندسی زنگ نمی‌زنند و در برابر اکثر اسیدها، قلیایی‌ها، مواد شوینده و پاک‌کننده‌های تماس با غذا مقاومت نمی‌کنند، بنابراین دنده می‌تواند در محیط‌های مرطوب، شسته‌شده یا با خورندگی خفیف کار کند، جایی که یک دنده فلزی نیاز به آبکاری دارد.

  5. 05

    هندسه قالبی منسجم

    شکل دندان از حفره قالب می آید، بنابراین هر قسمت در دسته اساساً یکسان است - بدون رانش سایش برش، بدون تغییر پروفیل اجرا به اجرا، و تلاش بسیار کمتری برای بازرسی برای شما.

  6. 06

    قیمت مستقیم کارخانه

    ابزار، قالب‌گیری و بازرسی همگی در زیر یک سقف اتفاق می‌افتند، بدون هیچ حاشیه تجاری در بین. قیمت واحد توسط مرحله ابزارسازی تعیین می شود، نه توسط لایه میانی.

چگونه یک چرخ دنده هلیکال گشتاور را منتقل می کند

دندانه های یک چرخ دنده به یکباره با دندانه های جفت برخورد می کنند. دندانه های یک چرخ دنده مارپیچ در زاویه ای نسبت به محور قرار می گیرند، بنابراین تماس از یک انتهای دندان شروع می شود و به سمت دیگر می رود، طوری که یک زیپ بسته می شود. بنابراین به‌جای ضربه‌ای، بار به‌تدریج افزایش می‌یابد، که دلیل اصلی این است که یک جفت مارپیچ نرم‌تر و بی‌صداتر از یک جفت خار با همان سرعت و بار حرکت می‌کند.

دومین اثر اشتراک بار است. از آنجایی که چندین دندان در هر لحظه در امتداد آن خط مورب در تماس هستند، نیروی مورد نیاز برای انتقال یک گشتاور معین در ناحیه بزرگتری از پهلوی دندان پخش می شود، بنابراین فشار تماس موضعی کمتر و سایش سطح کندتر می شود. یک دندان پلاستیکی که کل بار را حمل می کند تغییر شکل می دهد. مجموعه‌ای از دندان‌هایی که آن را به اشتراک می‌گذارند اینطور نیست - دقیقاً به همین دلیل است که هندسه مارپیچ برای مواد نسبتاً نرم مانند POM و نایلون مناسب است.

دندانه های مارپیچی همچنین بار محوری را در امتداد شفت ایجاد می کنند، بنابراین یاتاقان ها یا واشرهای رانش روی شفت باید بتوانند آن را تحمل کنند. این یک نکته طراحی است که ارزش بررسی را قبل از تعیین یک چرخ دنده مارپیچ به جای چرخ دنده خار دارد: همپوشانی دندانه باعث آرامش و اشتراک بار می شود، اما نیروی محوری اضافی را به بقیه مجموعه می دهد.

برنامه های کاربردی

  • گیربکس های کوچکمراحل کاهش بی صدا
  • دستگاه های پزشکی و آزمایشگاهیدرایوهای تمیز و بدون روغن کاری
  • تجهیزات مواد غذایی و آشامیدنیقطعات شسته شده و مقاوم در برابر مواد شیمیایی
  • لوازم اداری و خانگیفعال سازی و تایمر کم نویز
  • لوازم جانبی خودروآینه ها، صندلی ها، چفت ها، محرک های کوچک
  • ابزار دقیق و رباتیکدرایوهای موقعیت یابی سبک و کم اینرسی
  • ماشین آلات فروش و توزیعمکانیسم های خود روان کننده با عمر طولانی
  • پمپ و شیردنده داخلی بدون زنگ زدگی

اگر برنامه شما در لیست نیست، نقاشی یا قسمت نمونه را ارسال کنید. در بیشتر موارد می‌توانیم از زاویه ماژول، سوراخ و مارپیچ تأیید کنیم که آیا ابزار استاندارد مناسب است یا به یک قالب جدید نیاز است.

سوالات متداول خریدار

  • آیا این چرخ دنده ها از نوار پلاستیکی قالب گیری شده یا ماشین کاری شده اند؟آنها با ابزارهای فولادی قالب گیری تزریقی می شوند، که هندسه دندان را در سرتاسر دسته یکسان نگه می دارد و هزینه واحد را پایین می آورد. چرخ دنده های پلاستیکی ماشین کاری شده برای نمونه های اولیه و حجم بسیار کم موجود هستند.
  • حداکثر گشتاوری که یک چرخ دنده مارپیچ پلاستیکی می تواند حمل کند چقدر است؟این بستگی به ماژول، عرض صورت، تعداد دندان ها و درجه مواد دارد، بنابراین ما یک رقم واحد را منتشر نمی کنیم. گشتاور، سرعت و چرخه کار را ارسال کنید و ما یک ماژول و مواد را توصیه می کنیم، یا به شما می گوییم که آیا وظیفه به جای آن به چرخ دنده فلزی نیاز دارد.
  • آیا باید دنده را روغن کاری کنم؟در وظیفه عادی خیر POM و نایلون خود روان کننده هستند. برای کار مداوم با سرعت بالا یا بار بالا، مقدار کمی گریس سازگار می تواند عمر را افزایش دهد و اگر وظیفه شما به آن نیاز داشته باشد، در مرحله نقل قول خواهیم گفت.
  • چه تلورانس هایی را می توانید روی سوراخ و فرم دندان نگه دارید؟قطعات قالب بندی شده نوار پهن تری نسبت به چرخ دنده های برش دار نگه می دارند. فاصله مرکزی و تحمل عکس العمل مورد نیاز مونتاژ خود را به ما بگویید و ما تأیید خواهیم کرد که آیا ابزار می تواند آن را برآورده کند یا اگر نمی تواند یک قطعه ماشینکاری شده را نقل قول کنیم.
  • هزینه ابزار و زمان تحویل برای یک چرخ دنده سفارشی چقدر است؟هزینه ابزار بستگی به ماژول، تعداد حفره ها و اندازه چرخ دنده دارد. ماژول های بزرگتر و ابزارهای چند حفره ای هزینه بیشتری دارند. پس از تأیید نقشه، زمان تحویل ابزار و برنامه نمونه را با نقل قول، معمولاً ظرف 24 ساعت پس از دریافت نقشه، تأیید می کنیم.
  • آیا می توانید نمونه ای را که قبلاً استفاده می کنیم مطابقت دهید؟بله. یک نمونه یا یک طراحی ابعادی - ماژول، تعداد دندان، زاویه مارپیچ، سوراخ، عرض صورت و مواد ارسال کنید. ما تأیید خواهیم کرد که آیا با ابزار موجود مطابقت دارد یا نیاز به یک قالب جدید دارد، و در هر صورت نقل قول می‌کنیم.

محصولات مرتبط و مطالعه بیشتر

درخواست قیمت چرخ دنده حلزونی پلاستیکی

جزئیات نقاشی یا نمونه خود را ارسال کنید - ماژول، تعداد دندان، زاویه مارپیچ، سوراخ، عرض صورت، مواد و کمیت. ما تأیید می‌کنیم که آیا ابزار استاندارد مناسب است یا به قالب جدیدی نیاز است، و با قیمت و زمان تحویل ظرف 24 ساعت پاسخ می‌دهیم.

اکنون درخواست را ارسال کنید

* ارقام نقل شده (کاهش نویز، محدوده دما، ماژول و محدوده سوراخ) به ابزار استاندارد و شرایط کار عادی اشاره دارد. لطفا قبل از سفارش نقشه نهایی و درجه مواد را تایید کنید.
