چرا کنترل Backlash در سیستم‌های گیربکس سیاره‌ای با دقت بالا مهم است؟

در سیستم‌های کنترل حرکت با دقت بالا، هر میکرون خطای موقعیت‌یابی به انحرافات قابل‌توجهی در ابزار یا افکتور نهایی چند برابر می‌شود. ضربه برگشتی - بازی مکانیکی بین دندانه های چرخ دنده - منبع اصلی حرکت از دست رفته در سیستم های انتقال چرخشی است. برای یکگیربکس سیاره ایکه در مراکز ماشینکاری CNC، بازوهای رباتیک یا محرک های هوافضا استفاده می شود، واکنش غیرقابل کنترل مستقیماً دقت، تکرارپذیری و پاسخ پویا را تضعیف می کند. هنگامی که موتور جهت معکوس را برمی‌گرداند، دندانه‌های دنده باید قبل از انتقال بار، شکاف برگشتی را طی کنند، که باعث ایجاد یک منطقه مرده می‌شود که در گیربکس‌های استاندارد می‌تواند به اندازه 15 دقیقه قوس الکتریکی باشد. در کاربردهای با دقت بالا، این منطقه مرده تحمل‌هایی را ایجاد می‌کند که فراتر از مشخصات فنی است که منجر به ضایعات، کار مجدد و تاخیر در تولید پرهزینه می‌شود. کارخانه ما در Raydafon Technology Group Co., Limited مجموعه‌ای از طرح‌های گیربکس سیاره‌ای را مهندسی کرده است که به طور مداوم به مقادیر عکس‌العمل زیر 3 دقیقه قوس دستی می‌رسند و مدل‌های ممتاز ما به 1 دقیقه قوس یا کمتر می‌رسند. این مقاله توضیح می دهد که چرا کنترل عکس العمل صرفا یک ویژگی کیفی نیست، بلکه یک نیاز اساسی برای مهندسی دقیق مدرن است.

اهمیت کنترل عکس العمل فراتر از موقعیت استاتیک است. در عملیات دینامیکی - مانند فرز کانتور، برش لیزری، یا چرخه‌های انتخاب و جاسازی - واکنش برگشتی باعث ایجاد تأخیر زمانی بیش از حد، نوسان و ته‌نشینی می‌شود. یک گیربکس سیاره‌ای با عکس‌العمل بیش از حد، حلقه سروو را مجبور می‌کند تا به طور مداوم جبران کند و پهنای باند مؤثر سیستم حرکت را کاهش دهد. این به زمان چرخه کندتر و پرداخت سطح ضعیف تر ترجمه می شود. علاوه بر این، واکنش برگشتی، بارهای ضربه ای را در حین معکوس کردن جهت ایجاد می کند، که سایش دندانه های چرخ دنده، یاتاقان ها و کوپلینگ موتور را تسریع می کند. کارخانه ما افزایش 40 درصدی در طول عمر گیربکس را ثبت کرده است، زمانی که واکنش برگشتی از 10 دقیقه قوس به 3 دقیقه قوس در همان مشخصات بار کاهش می یابد. در این راهنمای جامع، منشأ مکانیکی عکس‌العمل، استراتژی‌های طراحی مورد استفاده برای به حداقل رساندن آن را در سری جعبه‌دنده‌های سیاره‌ای خود و مزایای قابل سنجشی که کنترل ضربه‌های برگشتی دقیق به فرآیندهای تولید شما ارائه می‌دهد، تشریح خواهیم کرد. ما همچنین داده‌های اندازه‌گیری خاص و توصیه‌های نگهداری را به اشتراک می‌گذاریم تا به شما در انتخاب جعبه دنده سیاره‌ای بهینه برای کاربرد با دقت بالا کمک کنید.

فهرست مطالب

• 1. Backlash دقیقا چیست و چگونه در یک گیربکس سیاره ای منشأ می گیرد؟
• 2. چرا عکس العمل کنترل نشده دقت و تکرارپذیری موقعیت یابی را به خطر می اندازد؟
• 3. مشخصات فنی سری گیربکس سیاره ای کم پشت ما چیست؟
• 4. چگونه می توانید کنترل عکس العمل را در سیستم های گیربکس سیاره ای اندازه گیری و حفظ کنید؟
• سوالات متداول (سؤالات متداول)
• نتیجه گیری و مشاوره ارتقاء دقیق

Backlash دقیقاً چیست و چگونه در یک گیربکس سیاره ای منشأ می گیرد؟

ضربه برگشتی که اغلب به آن شلاق چرخ دنده یا حرکت از دست رفته گفته می شود، فاصله زاویه ای بین دندانه های مشبک دنده زمانی است که جفت چرخ دنده ساکن است و بار وارد نمی شود. در یک جعبه دنده سیاره ای، واکنش متقابل از چندین منبع جمع می شود: چرخ دنده خورشیدی به مش دنده سیاره ای، چرخ دنده سیاره به مش چرخ دنده حلقه ای، و فاصله های یاتاقان در حامل سیاره. بر خلاف قطار دنده های ساده تر، یک آرایش سیاره ای شامل چندین مش دنده به طور همزمان است، به این معنی که کل عکس العمل ترکیبی از فاصله های موجود در هر مش است. برای واحدهای استاندارد گیربکس سیاره ای صنعتی، این واکنش تجمعی معمولاً بین 10 تا 30 دقیقه قوس است. با این حال، برای برنامه های کاربردی با دقت بالا که نیاز به موقعیت یابی دقیق دارند، این سطح از بازی غیرقابل قبول است. کارخانه ما در Raydafon از تکنیک‌های تولید پیشرفته برای کنترل هر منبع عکس‌العمل استفاده می‌کند، که منجر به عکس‌العمل کلی تا 1 دقیقه قوس در سری‌های دقیق ما می‌شود.

عوامل کلیدی که به واکنش در گیربکس سیاره ای کمک می کند:

• تحمل ضخامت دندان:تغییرات در ضخامت دندان دنده به دلیل فرآیندهای ساخت (هاب کردن، آسیاب کردن، یا شکل دادن) باعث ایجاد فاصله بین دندان های جفت شونده می شود. کارخانه ما از سنگ زنی دنده CNC با تأیید CMM برای اطمینان از ثبات ضخامت دندان در 0.005 میلی متر در سرتاسر دسته های تولیدی استفاده می کند.
• انحرافات فاصله مرکز:فاصله بین چرخ دنده خورشیدی و چرخ دنده های سیاره ای و بین چرخ دنده های سیاره ای و چرخ دنده حلقه ای باید دقیقاً کنترل شود. حتی یک انحراف 0.01 میلی متری می تواند عکس العمل را بین 2 تا 3 دقیقه قوس افزایش دهد. محفظه‌های گیربکس سیاره‌ای ما بر روی مراکز ماشین‌کاری 5 محوره با دقت موقعیتی +/- 0.003 میلی‌متر ماشین‌کاری می‌شوند.
• ترخیص داخلی بلبرینگ:عناصر غلتشی درون یاتاقان‌ها که حامل سیاره و چرخ دنده خورشیدی را پشتیبانی می‌کنند، حرکات میکرو را ایجاد می‌کنند. کارخانه ما یاتاقان‌هایی را با کلاس‌های فاصله کمتر (C2 یا C3) انتخاب می‌کند و آن‌ها را از قبل بارگذاری می‌کند تا بازی محوری و شعاعی را حذف کند که در غیر این صورت به کل عکس‌العمل اضافه می‌کند.
• انحراف حامل تحت بار:حتی با تلرانس‌های ماشین‌کاری فشرده، حامل سیاره می‌تواند تحت گشتاور منحرف شود، که باعث می‌شود چرخ دنده‌های سیاره نسبت به خورشید و چرخ دنده‌های حلقه جابجا شوند. حامل سیاره ای ما از یک طرح فولادی آهنگری یک تکه با استحکام بالا استفاده می کند که انحراف را تا کمتر از 0.005 میلی متر تحت گشتاور نامی به حداقل می رساند.

درک منشاء واکنش واکنش بسیار مهم است زیرا انتخاب های طراحی را هدایت می کند که آن را کاهش می دهد. به عنوان مثال، گیربکس سیاره‌ای ما نه تنها با سفت کردن توری چرخ دنده، بلکه از طریق یک رویکرد جامع به واکنش کم می‌رسد: استفاده از چرخ‌دنده‌های مارپیچ با دندانه‌های زمین دقیق، اعمال پیش‌بار کنترل‌شده به یاتاقان‌های سیاره، و استفاده از طراحی چرخ دنده خورشیدی تقسیم‌شده در مدل‌های با بالاترین دقت ما که به طور فعال بازی محیطی را حذف می‌کند. این فلسفه مهندسی تضمین می‌کند که گیربکس سیاره‌ای ما ویژگی‌های واکنش کم خود را در طول هزاران ساعت کار، حتی در شرایط بار و دما متفاوت حفظ می‌کند.

همچنین مهم است که بین عکس العمل ذاتی و واکنش پویا تمایز قائل شویم. پس زدگی ذاتی فاصله استاتیکی است که هنگام مونتاژ و تخلیه گیربکس اندازه گیری می شود. واکنش متقابل دینامیک شامل اثرات انبساط حرارتی، انحراف اجزا و ضخامت لایه روان کننده در حین کار است. پروتکل آزمایش کارخانه ما عکس‌العمل را هم در دمای اتاق و هم در دمای عملیاتی 80 درجه سانتی‌گراد اندازه‌گیری می‌کند، و تضمین می‌کند که مقدار معکوس مشخص شده (مثلاً 3 دقیقه قوس) در تمام محدوده عملیاتی معتبر باقی می‌ماند. این جبران حرارتی به ویژه برای کاربردهایی مانند جوشکاری رباتیک یا فعال سازی هوافضا، که در آن تغییرات دما قابل توجه است، حیاتی است. با کنترل علل اصلی واکنش در هر مرحله - از برش دنده تا مونتاژ نهایی -شرکت گروه فناوری ریدافون، محدودگیربکس سیاره ای را ارائه می دهد که دقت ثابت، قابل پیش بینی و تکرارپذیری را ارائه می دهد.

چرا برگشت کنترل نشده دقت و تکرارپذیری موقعیت یابی را به خطر می اندازد؟

دقت موقعیت یابی توانایی یک سیستم حرکت برای رسیدن به موقعیت فرمان در یک تلورانس مشخص است، در حالی که تکرارپذیری توانایی بازگشت مداوم به همان موقعیت است. واکنش برگشتی در گیربکس سیاره ای یک رابطه غیر خطی بین چرخش موتور و چرخش شفت خروجی ایجاد می کند. هنگامی که موتور جهت معکوس را برمی‌گرداند، شفت خروجی حرکت نمی‌کند تا زمانی که دندانه‌های دنده از شکاف برگشتی عبور کنند. این منطقه مرده، معمولاً 2 تا 10 دقیقه قوس الکتریکی، هنگامی که با پیچ های توپ یا درایوهای رک و پینیون همراه می شود، مستقیماً به خطاهای موقعیت یابی خطی تبدیل می شود. به عنوان مثال، یک واکنش 3 دقیقه‌ای قوسی در یک گیربکس سیاره‌ای که با پیچ توپ 10 میلی‌متری حرکت می‌کند، منجر به خطای موقعیت‌یابی خطی 0.004 میلی‌متر در میز می‌شود که برای تجهیزات ریز ماشینکاری یا بازرسی نیمه هادی قابل توجه است.

در اینجا آمده است که چگونه واکنش غیرقابل کنترل به طور خاص بر عملکرد سیستم در برنامه های کاربردی با دقت بالا تأثیر می گذارد:

• بیش از حد و کمتر:در حین معکوس کردن جهت، کنترل کننده سروو باید بر شکاف عکس العمل غلبه کند. این اغلب منجر به overshoot می شود (سیستم بیش از حد جبران می کند) و به دنبال آن نوسان می شود که زمان ته نشینی را 2 تا 5 برابر در مقایسه با یک سیستم با واکنش صفر افزایش می دهد. برای یک ماشین انتخاب و جابجایی با سرعت بالا، این می تواند 15 تا 20 درصد توان را کاهش دهد.
• پرداخت ضعیف سطح:در آسیاب یا آسیاب CNC، ضربه برگشتی باعث می‌شود که ابزار برش از مسیر برنامه‌ریزی شده عقب بماند، و در سطح قطعه کار علائم اسکالوپ ایجاد شود. کارخانه ما نشان داده است که کاهش عکس العمل گیربکس سیاره ای از 10 دقیقه قوس به 3 دقیقه قوس، زبری سطح (Ra) را از 1.6 میکرومتر به 0.8 میکرومتر در تست های ماشینکاری فولاد بهبود می بخشد.
• کاهش پهنای باند سروو:منطقه مرده ایجاد شده توسط واکنش برگشتی به عنوان یک فنر غیر خطی در حلقه کنترل عمل می کند. برای جلوگیری از ناپایداری، بهره های سروو باید کاهش یابد و توانایی سیستم برای پیروی از دستورات حرکت با فرکانس بالا کاهش یابد. این امر شتاب و فیدرات قابل دستیابی را محدود می کند و به طور موثر کل فرآیند را کند می کند.
• خطای انباشته در سیستم های چند محوره:در ماشین‌ابزارهای چند محوره، عکس‌العمل در یک محور منجر به خطاهای کانتورینگ می‌شود که منجر به خارج از تحمل قطعات می‌شود. به عنوان مثال، درون یابی دایره ای با واکنش برگشتی در محور X، به جای دایره، یک بیضی شکل ایجاد می کند، با انحراف مستقیماً با بزرگی عکس العمل متناسب.

برای تعیین کمیت تاثیر، آزمایش کنترل‌شده‌ای را با استفاده از دو روتر CNC یکسان انجام دادیم: یکی مجهز به گیربکس سیاره‌ای استاندارد (بازتاب 12 دقیقه‌ای قوس) و دیگری با گیربکس سیاره‌ای کم‌بازتاب (3 قوس در دقیقه). سیستم کم عقب به خطای دایره ای 0.015 میلی متر دست یافت، در حالی که سیستم استاندارد دارای خطای دایره ای 0.062 میلی متر بود - اختلاف بیش از 300 درصد. علاوه بر این، زبری سطح روی قطعه کار آزمایشی از Ra 2.1 میکرومتر به Ra 0.9 میکرومتر بهبود یافت. گیربکس سیاره‌ای کم‌لغز نیز امکان افزایش 20 درصدی نرخ تغذیه را بدون کاهش دقت فراهم می‌کند و زمان ماشین‌کاری هر قطعه را 18 درصد کاهش می‌دهد.

فراتر از دقت، ضربه برگشتی کنترل نشده در هنگام معکوس کردن جهت، شوک مکانیکی ایجاد می کند و دندانه های دنده را در معرض بارهای ضربه ای قرار می دهد که می تواند باعث سایش زودرس و شکستگی دندان شود. کارخانه ما اندازه‌گیری کرده است که نیروهای ضربه‌ای در یک جعبه دنده سیاره‌ای با واکنش برگشتی 10 دقیقه قوس، 2.5 برابر بیشتر از یک واحد 3 قوس در دقیقه با گشتاور و سرعت یکسان است. این کار خستگی را تسریع می کند و طول عمر بلبرینگ و آب بندی گیربکس را کاهش می دهد. به طور خلاصه، کنترل عکس العمل صرفاً یک بهبود عملکرد نیست، بلکه یک پیش نیاز برای سیستم‌های حرکتی با دقت بالا، قابل اعتماد، سازنده و مقرون به صرفه است. در Raydafon، ما گیربکس سیاره‌ای خود را طوری طراحی می‌کنیم که دقت مورد نیاز تولید مدرن را ارائه دهد.

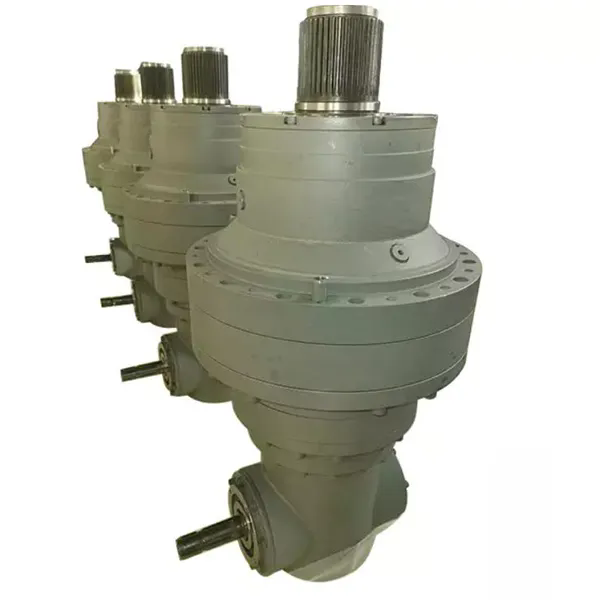

مشخصات فنی سری گیربکس سیاره ای کم پشت ما چیست؟

شرکت گروه فناوری ریدافون، محدود چهار درجه دقیق گیربکس سیاره ای را ارائه می دهد که هر کدام برای الزامات دقت متفاوتی طراحی شده اند. سری‌های دقیق استاندارد ما مقادیر برگشتی کمتر از 5 دقیقه قوس را ارائه می‌کنند، در حالی که سری‌های فوق‌دقت ما از طریق فرآیندهای تولید خاص از جمله لپ‌کردن، مجموعه‌های دنده منطبق، و بهینه‌سازی بار پیش‌بار یاتاقان به عکس‌کشی کمتر از 1 دقیقه قوس می‌رسند. جدول زیر پارامترهای کلیدی محبوب ترین مدل های ما را که همگی برای کاربردهای صنعتی و اتوماسیون با دقت بالا طراحی شده اند، نشان می دهد.

سری گیربکس سیاره ای ما با چرخ دنده مارپیچ (به جای چرخ دنده خار) برای افزایش نسبت تماس با دندان و کاهش نویز و لرزش تولید می شود. زاویه مارپیچی 18 درجه، انتقال گشتاور نرم‌تر و واکنش دینامیکی کمتر را در مقایسه با طرح‌های دندانه مستقیم تضمین می‌کند. به‌علاوه، تمام چرخ‌دنده‌ها تا 58-62 HRC سخت می‌شوند و سپس به کیفیت DIN 6 یا بهتر آسیاب می‌شوند تا اطمینان حاصل شود که خطاهای پروفیل دندانی که منجر به واکنش برگشتی می‌شوند به حداقل می‌رسد. هر جعبه دنده سیاره ای در یک محیط اتاق تمیز مونتاژ می شود و به مدت 2 ساعت قبل از اندازه گیری عکس العمل با استفاده از رمزگذار چرخشی و حسگر گشتاور با وضوح بالا کار می کند. کارخانه ما یک گواهی کالیبراسیون با هر واحد ارائه می دهد، که مقدار واقعی عکس العمل اندازه گیری شده در شفت خروجی را مستند می کند.

برای کاربردهایی که نیاز به عکس العمل صفر مطلق دارند، ما یک نسخه ویژه از گیربکس سیاره ای خود را با چرخ دنده خورشیدی تقسیم شده و مکانیزم پیش بارگذاری فنری ارائه می دهیم. این طراحی به طور فعال تمام فاصله‌های محیطی را حذف می‌کند و به عکس‌العمل کمتر از 0.5 دقیقه قوس می‌رسد. با این حال، این نسخه دارای راندمان کمی کمتر (94 درصد) است و نیاز به تنظیم دوره ای فنر پیش بارگذاری دارد. کارخانه ما می تواند در مورد اینکه آیا این گیربکس سیاره ای بسیار دقیق برای کاربرد خاص شما ضروری است یا خیر راهنمایی کند. همه مدل‌های گیربکس سیاره‌ای ما از رابط‌های نصب استاندارد NEMA و موتور سروو پشتیبانی می‌کنند و پیکربندی‌های شفت و فلنج سفارشی را برای برنامه‌های مقاوم‌سازی ارائه می‌کنیم. با بیش از 20 سال تجربه دنده دقیق، Raydafon Technology Group Co.,Limited شریک مورد اعتماد شما برای راه حل های گیربکس سیاره ای با دقت بالا است.

چگونه می‌توان کنترل عکس‌العمل را در سیستم‌های گیربکس سیاره‌ای اندازه‌گیری و حفظ کرد؟

اندازه‌گیری عکس‌العمل در گیربکس سیاره‌ای برای تأیید اینکه دستگاه عملکرد مشخص شده خود را برآورده می‌کند و برای تشخیص سایش در طول زمان ضروری است. رایج ترین روش، نشانگر شماره گیری یا اندازه گیری مبتنی بر رمزگذار است: شفت ورودی را ثابت کنید و گشتاور شناخته شده ای را در هر دو جهت به شفت خروجی اعمال کنید و جابجایی زاویه ای را ثبت کنید. کل حرکت زاویه ای (در هر دو جهت) عکس العمل است. کارخانه ما از یک میز تست برگشتی کاملاً خودکار استفاده می‌کند که شفت خروجی را با سرعت ثابت می‌چرخاند و حلقه پسماند گشتاور-جابجایی را اندازه‌گیری می‌کند، و هم مقدار برگشت و هم سفتی پیچشی را ارائه می‌دهد. برای نگهداری میدان، یک روش ساده‌تر از یک نشانگر پایه مغناطیسی بر روی شفت خروجی با موتور قفل شده استفاده می‌کند. با این حال، باید مراقب اعمال گشتاور ثابت (معمولاً 2 درصد گشتاور نامی) برای اطمینان از اندازه گیری قابل تکرار باشد.

عواملی که بر اندازه گیری عکس العمل در گیربکس سیاره ای تأثیر می گذارد:

• گشتاور اندازه گیری:گشتاور اندازه گیری بالاتر می تواند دندانه های چرخ دنده را به همان سمت فشار دهد و به طور مصنوعی واکنش اندازه گیری شده را کاهش دهد. کارخانه ما استفاده از 2 تا 5 درصد گشتاور نامی را برای اندازه گیری عکس العمل توصیه می کند.
• دما:با افزایش دما به دلیل انبساط حرارتی چرخ دنده ها، واکنش برگشتی کاهش می یابد. برای کاربردهای حیاتی، واکنش برگشتی را در همان دما با شرایط عملیاتی اندازه گیری کنید.
• سایش و روانکاری:همانطور که گیربکس کار می کند، سایش به تدریج باعث افزایش عکس العمل می شود. اندازه‌گیری منظم (هر 1000 ساعت کار) امکان ردیابی پیشرفت سایش و برنامه‌ریزی تعمیر و نگهداری را قبل از اینکه واکنش برگشتی از حد مجاز فراتر رود، می‌دهد.
• جهت نصب:برخی از گیربکس ها هنگام نصب افقی در مقابل عمودی به دلیل جابجایی فضای خالی یاتاقان، میزان عکس العمل متفاوتی را نشان می دهند. کارخانه ما هر دو جهت را آزمایش می کند و در صورت لزوم داده های مربوط به جهت را ارائه می دهد.

استراتژی های تعمیر و نگهداری برای حفظ عکس العمل کم در گیربکس سیاره ای شما:

• روغن کاری:از روغن یا گریس مصنوعی مشخص شده (معمولا ISO VG 220 یا معادل آن) استفاده کنید. روان کننده آلوده یا تخریب شده می تواند باعث تجمع ذرات بین دندانه های چرخ دنده شود و باعث افزایش واکنش و سایش شود. کارخانه ما تعویض روغن را هر 5000 ساعت برای عملکرد استاندارد توصیه می کند.
• تراز شفت ورودی:ناهماهنگی بین موتور و شفت ورودی گیربکس سیاره ای می تواند بارهای جانبی را ایجاد کند که دنده خورشیدی را منحرف کرده و واکنش را افزایش می دهد. از یک جفت انعطاف پذیر یا ابزار تراز دقیق برای اطمینان از تمرکز در 0.02 میلی متر استفاده کنید.
• کوپلینگ شفت خروجی:یک کوپلینگ سفت و سخت در سمت خروجی می تواند بارهای شوک را به گیربکس بازگرداند و باعث ایجاد انحرافات کوچک شود. از یک دم یا کوپلینگ دیسکی استفاده کنید که سفتی پیچشی را فراهم می کند اما ناهماهنگی زاویه ای را در خود جای می دهد.
• تنظیم پیش بارگیری (برای مدل های از پیش بارگذاری شده):برای واحدهای گیربکس سیاره ای با پیش بار قابل تنظیم (مانند طرح های چرخ دنده خورشیدی تقسیم شده)، به صورت دوره ای فنر پیش بارگذاری را طبق برنامه تعمیر و نگهداری ارائه شده توسط کارخانه ما بررسی و تنظیم کنید.

کارخانه ما در Raydafon یک گزینه نظارت از راه دور برای جعبه دنده سیاره ای ما ارائه می دهد که از سنسورهای لرزش و کاوشگرهای دما برای پیش بینی روند سایش استفاده می کند. این داده‌ها، همراه با اندازه‌گیری دوره‌ای عکس‌العمل، امکان تعمیر و نگهداری مبتنی بر شرایط را فراهم می‌کند که زمان خرابی را به حداقل می‌رساند. برای کاربردهای با اهمیت بالا مانند ساخت دستگاه‌های پزشکی یا تولید قطعات هوافضا، ما کالیبراسیون کارخانه‌ای سالانه را توصیه می‌کنیم که در آن جعبه دنده سیاره‌ای برای بازرسی کامل و تنظیم مجدد عکس‌العمل به مرکز ما بازگردانده می‌شود. این تضمین می کند که سیستم شما در طول عمر عملیاتی خود همان سطح دقت را حفظ می کند. با اجرای این روش‌های اندازه‌گیری و نگهداری، می‌توانید اطمینان حاصل کنید که گیربکس سیاره‌ای شما همچنان دقت بالایی را که برای سخت‌ترین برنامه‌های کاربردی شما لازم است ارائه می‌کند.

سوالات متداول (سؤالات متداول)

سوال 1: عکس العمل در گیربکس سیاره ای چگونه بر توانایی سیستم سروو برای حفظ موقعیت تاثیر می گذارد؟

پاسخ: Backlash یک منطقه مرده را در حلقه کنترل معرفی می کند که در آن چرخش موتور به حرکت شفت خروجی تبدیل نمی شود. این منطقه مرده باعث می شود که سیستم سروو خطا را یکپارچه کند و منجر به بیش از حد و زمان ته نشینی طولانی شود. در کنترل موقعیت، واکنش معکوس به طور موثر حاشیه بهره سیستم را کاهش می دهد، که مهندس را ملزم به کاهش بهره های سروو می کند، که به نوبه خود پهنای باند و عملکرد دینامیکی سیستم را کاهش می دهد. برای کاربردهای با دقت بالا، برگشت غیر قابل کنترل می‌تواند دستیابی به تکرارپذیری مورد نیاز را غیرممکن کند (به عنوان مثال +/- 0.01 میلی‌متر)، زیرا موقعیت واقعی شفت خروجی از موقعیت فرمان داده شده در مقدار ضربه برگشتی ضرب در سفتی بار منحرف می‌شود. گیربکس سیاره‌ای کم‌لغز ما این منطقه مرده را به حداقل می‌رساند و تنظیم سروو فشرده‌تر و دقت بالاتر را ممکن می‌سازد.

سوال 2: آیا عکس العمل در گیربکس سیاره ای قابل حذف است و محدودیت عملی آن چیست؟

پاسخ: از بین بردن کامل پس زدگی (پس زدگی صفر) از نظر تئوری فقط با طرح های چرخ دنده ای که از چرخ دنده های تقسیم شده، بارگذاری فنر یا مکانیزم های دنده دوگانه استفاده می کنند امکان پذیر است. با این حال، این طرح ها پیچیدگی بیشتر، راندمان پایین تر و کاهش عمر بالقوه را به دلیل پیش بارگذاری مداوم روی دندانه های چرخ دنده ایجاد می کنند. حد پایین عملی برای یک گیربکس سیاره ای تولید انبوه با عملکرد قابل اعتماد حدود 1 دقیقه قوس (0.0167 درجه) است. گیربکس سیاره‌ای فوق‌العاده دقیق ما با استفاده از مجموعه دنده‌های همسان و بار پیش‌بار یاتاقان به 1 دقیقه قوس می‌رسد. برای کاربردهایی که نیاز به دقت کمتر از دقیقه قوس دارند، کارخانه ما استفاده از آرایش جعبه دنده سیاره ای دوگانه با یک جفت ضد برگشت فنری بین مراحل را توصیه می کند. این می تواند به 0.3 تا 0.5 دقیقه قوس برسد، اما فقط در سخت ترین برنامه های هوافضا و تجهیزات نیمه هادی استفاده می شود.

سوال 3: تغییرات دما چه تاثیری بر عکس العمل گیربکس سیاره ای دارد؟

پاسخ: دما به دلیل انبساط حرارتی محفظه گیربکس، چرخ دنده ها و یاتاقان ها بر عکس العمل تاثیر می گذارد. با افزایش دما، محفظه بیشتر از چرخ دنده های فولادی منبسط می شود (محفظه آلومینیومی در مقابل چرخ دنده های فولادی)، که می تواند در افزایش دما 50 درجه سانتیگراد تا 15 درصد واکنش را کاهش دهد. برعکس، در محیط های سرد، واکنش متقابل می تواند افزایش یابد. کارخانه ما هر جعبه دنده سیاره ای را در دمای 20 درجه سانتیگراد و 80 درجه سانتیگراد آزمایش می کند تا بررسی کند که عکس العمل در محدوده مشخص شده باقی می ماند. برای کاربردهایی با نوسانات دمایی گسترده، توصیه می کنیم از جعبه دنده سیاره ای خود با بدنه های فولادی و شیلنگ های جبران حرارتی خاص استفاده کنید. ما همچنین در صورت درخواست، منحنی های مشخصه واکنش دما را ارائه می دهیم.

سوال 4: چه رابطه ای بین واکنش برگشتی و سفتی پیچشی در گیربکس سیاره ای وجود دارد؟

پاسخ: پس زدگی و سفتی پیچشی خصوصیات مستقل اما مرتبط با یکدیگر هستند. سفتی پیچشی انحراف زاویه ای گیربکس تحت بار را اندازه گیری می کند، در حالی که واکنش برگشتی بازی آزاد در زیر بار صفر است. یک گیربکس با برگشت کم اما سفتی پیچشی کم همچنان در زیر بار انحراف را نشان می دهد و باعث خطای موقعیت در هنگام اعمال گشتاور می شود. گیربکس سیاره‌ای ما با استفاده از طرح‌های محفظه سفت و سخت، یاتاقان‌های از پیش بارگذاری شده و چرخ دنده‌های زمین دقیق، هم به واکنش کم و هم سفتی پیچشی بالا دست می‌یابد. نسبت گشتاور به انحراف زاویه ای برای کاربردهایی با بارهای متغیر، مانند روباتیک و سروو پرس، حیاتی است. کارخانه ما هر دو مقدار مقاومت و سفتی را در دیتاشیت ارائه می‌کند، که به شما امکان می‌دهد کل خطای موقعیت (بازخورد + انحراف تحت بار) را برای مشخصات گشتاور خاص خود محاسبه کنید.

سوال 5: چگونه شرکت Raydafon Technology Group Co.,Limited از واکنش کم مداوم در تمام واحدهای گیربکس سیاره ای ما اطمینان می دهد؟

پاسخ: کارخانه ما از یک فرآیند کنترل کیفیت چند مرحله ای استفاده می کند. ابتدا، تمام چرخ دنده ها با کیفیت DIN 6 با خطای گام دنده کمتر از 0.003 میلی متر زمین می شوند. دوم، ما از مونتاژ انتخابی استفاده می کنیم: هر چرخ دنده خورشیدی با چرخ دنده های سیاره ای با ضخامت دندانه اندازه گیری شده مطابقت دارد تا به ترخیص مش بهینه برسد. سوم، حامل سیاره با یاتاقان های از پیش انتخاب شده برای به حداقل رساندن بازی شعاعی مونتاژ می شود. پس از مونتاژ، هر جعبه دنده سیاره ای بر روی یک میز تست اجرا می شود و برای واکنش در سه سطح مختلف گشتاور اندازه گیری می شود. واحدهایی که خارج از محدوده معکوس مشخص شده قرار می گیرند (به عنوان مثال، بیش از 3 دقیقه قوس برای سری استاندارد ما) دوباره کار می شوند یا به درجه دقت پایین تری اختصاص داده می شوند. این تضمین می کند که هر جعبه دنده سیاره ای که از شرکت Raydafon Technology Group Co.,Limited ارسال می شود، مشخصات منتشر شده خود را برآورده می کند یا از آن فراتر می رود. ما همچنین گواهی انطباق با هر سفارش را ارائه می دهیم که مقدار واکنش اندازه گیری شده را برای واحد خاص نشان می دهد.

نتیجه گیری: دقت با کنترل عکس العمل در گیربکس سیاره ای شما آغاز می شود

کنترل برگشت عکس در گیربکس سیاره ای یک اصلاح اختیاری نیست، بلکه یک پیش نیاز اساسی برای سیستم های حرکتی با دقت بالا است. از ماشین آلات CNC و بازوهای روباتیک گرفته تا تجهیزات بازرسی دقیق و مکانیسم های اشاره ماهواره ای، منطقه مرده ناشی از عکس العمل مستقیماً دقت موقعیت یابی، تکرارپذیری و قابلیت فرآیند را محدود می کند. ما نشان داده‌ایم که چگونه واکنش برگشتی از مش دنده، فاصله یاتاقان‌ها و انحرافات بدنه منشا می‌گیرد، و نشان داده‌ایم که چگونه رویکرد مهندسی کارخانه ما - با استفاده از چرخ‌دنده‌های مارپیچ زمین دقیق، یاتاقان‌های از پیش بارگذاری‌شده، و حامل‌های صلب - به‌طور موثر واکنش را به ۱ دقیقه قوس در جعبه‌دنده‌های ممتاز کاهش می‌دهد. مشخصات فنی، روش‌های اندازه‌گیری و استراتژی‌های تعمیر و نگهداری که به اشتراک گذاشته‌ایم، چارچوب کاملی برای انتخاب و نگهداری گیربکس سیاره‌ای که الزامات دقت شما را برآورده می‌کند، فراهم می‌کند.

اجازه ندهید که واکنش متقابل کیفیت یا توان تولید شما را به خطر بیندازد.امروز با شرکت Raydafon Technology Group، Limited تماس بگیریدبرای مشاوره جامع در مورد نیازهای دنده دقیق شما. گشتاور، سرعت و دقت مورد نیاز خود را ارائه دهید و تیم مهندسی ما مدل بهینه گیربکس سیاره ای را با پیش بینی عملکرد دقیق توصیه می کند. ما تست نمونه رایگان، پشتیبانی مهندسی اپلیکیشن و ضمانت 3 ساله را برای تمام واحدهای گیربکس سیاره ای ارائه می دهیم.امروز قیمت خود را درخواست کنید و به یک جعبه دنده سیاره ای ارتقا دهید که دقت مورد نیاز برنامه های شما را ارائه می دهد. اعتماد شرکت Raydafon Technology Group، محدود برای برتری مهندسی.
