SWC-WH بدون کوپلینگ جهانی نوع جوش فلکس

SWC-WH بدون کوپلینگ جهانی نوع جوش فلکس

کوپلینگ های جهانی جوش داده شده غیرالاستیک SWC-WH Raydafon's Without Flex Welding Coupling از اتصالات جوشی برای اطمینان از انتقال مطمئن استفاده می کنند و آنها را به انتخابی مطمئن برای کاربردهای با بار بالا مانند تجهیزات متالورژی و معدن تبدیل می کند. ما یک تولید کننده کوپلینگ فیزیکی در چین هستیم. به عنوان یک تولید کننده قابل اعتماد، ما یک منبع پایدار ارائه می دهیم و می توانیم جزئیات را با مشخصات تجهیزات شما تنظیم کنیم. برای جزئیات قیمت لطفا مستقیما با ما تماس بگیرید.
یوغ جوش داده شده · بدون عنصر فلکس · OEM آماده

SWC-WH بدون کوپلینگ جهانی نوع جوشکاری فلکس برایشفت های محرک سنگین

یک کوپلینگ کاردان سفت و سخت از نوع جوشکاری که برای کارخانه های نورد، جرثقیل ها، استخراج معادن و محرک های متالورژی ساخته شده است. یوغ جوش داده شده شل شدن مفصل پیچ را از بین می برد. بلبرینگ های سوزنی دقیق اصطکاک را کم می کنند. سوراخ 100-550 میلی متر، گشتاور تا 710 کیلو نیوتن متر، فولاد آلیاژی 35 CrMo، تولید ISO 9001 در نینگبو، چین.

حفاری100 - 550 میلی متر
گشتاور اسمی1.25 - 710 kN·m
زاویه تاشو15 تا 25 درجه
موادفولاد 35CrMo
MOQ1 قطعه
زمان سرب15 تا 30 روز

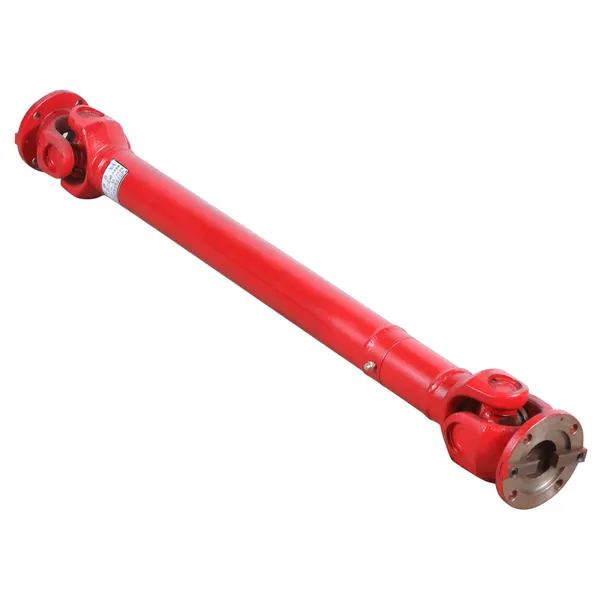

SWC-WH without flex welding type universal coupling welded yoke product photo

01SWC-WH بدون کوپلینگ جهانی نوع جوش فلکس چیست؟

SWC-WH یک استکوپلینگ مشترک جهانی سفت و سختکه گشتاور را از طریق یک یوغ جوش داده شده و یک ضربدر مرکزی که روی بلبرینگ های سوزنی دقیق اجرا می شود، منتقل می کند. بر خلاف کوپلینگ های نوع فلکس، شاملبدون عنصر الاستیکبنابراین هیچ لاستیک، بسته فنری و هیچ عضو انعطاف پذیر جبران کننده ای برای فرسودگی وجود ندارد. این باعث می شود که در صورت نیاز درایو، آن را به انتخاب ارجح تبدیل کندگشتاور بالا، مقاومت در برابر ضربه بالا و عمر طولانیبه جای میرایی پیچشی

یغ جوش داده شده تفاوت اصلی با طرح های پیچ و مهره ای است. تحت ارتعاش مداوم، اتصالات پیچ‌دار می‌توانند شل شده و باعث ایجاد ناراحتی، واکنش و در نهایت شکست شوند. جوشکاری آن حالت شکست را به طور کامل حذف می کند. برای خریداران منبعکوپلینگ های جهانی برای شفت های محرک صنعتی، این به معنی توقف تعمیر و نگهداری کمتر و هزینه کل مالکیت کمتر در طول عمر کوپلینگ است.

اگر برنامه شما به جای استحکام به انطباق پیچشی نیاز دارد، آن را با آن مقایسه کنیدنوع جوشکاری فلکس استاندارد SWC-BHیا دهانه بلندنوع جوش بلند فلکس SWC-CH، که یک عنصر انعطاف پذیر بین دو یوغ اضافه می کند.

02مشخصات فنی SWC-WH: محدوده سوراخ، گشتاور و ناهماهنگی

جدول زیر هر اندازه استاندارد در سری SWC-WH را فهرست می کند. قبل از درخواست قیمت، از آن برای مطابقت با قطر شفت، گشتاور اسمی مورد نیاز و طول نصب موجود استفاده کنید. سوراخ های سفارشی، کلید و طول ها در صورت درخواست در دسترس هستند.

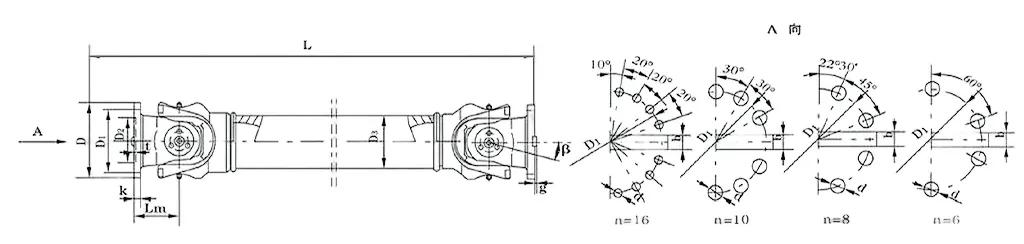

SWC-WH بدون کوپلینگ جهانی نوع جوش فلکس - نمودار اندازه کامل
مدل D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g اینرسی (kg·m²) وزن (کیلوگرم)
Lmin +100 میلی متر Lmin +100 میلی متر
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

فقط زاویه ای

SWC-WH انحراف زاویه ای را تا 15-25 درجه جبران می کند. برای حرکت محوری، آن را با یک شفت اسپلاین کشویی جفت کنید.

انتخاب گشتاور

ضریب سرویس 1.5-2.5 را بر روی گشتاور اسمی بسته به سطح ضربه و چرخه کار اعمال کنید.

تطبیق حفره

سوراخ های استاندارد D1 js11 / D2 H7 ذکر شده در بالا. حفره های پلکانی یا اسپلینت سفارشی موجود است.

جایگزین فلنج

اگر شفت شما از رابط فلنجی استفاده می کند، به قسمت زیر مراجعه کنیدنوع فلنج SWC-WFدر همین سریال

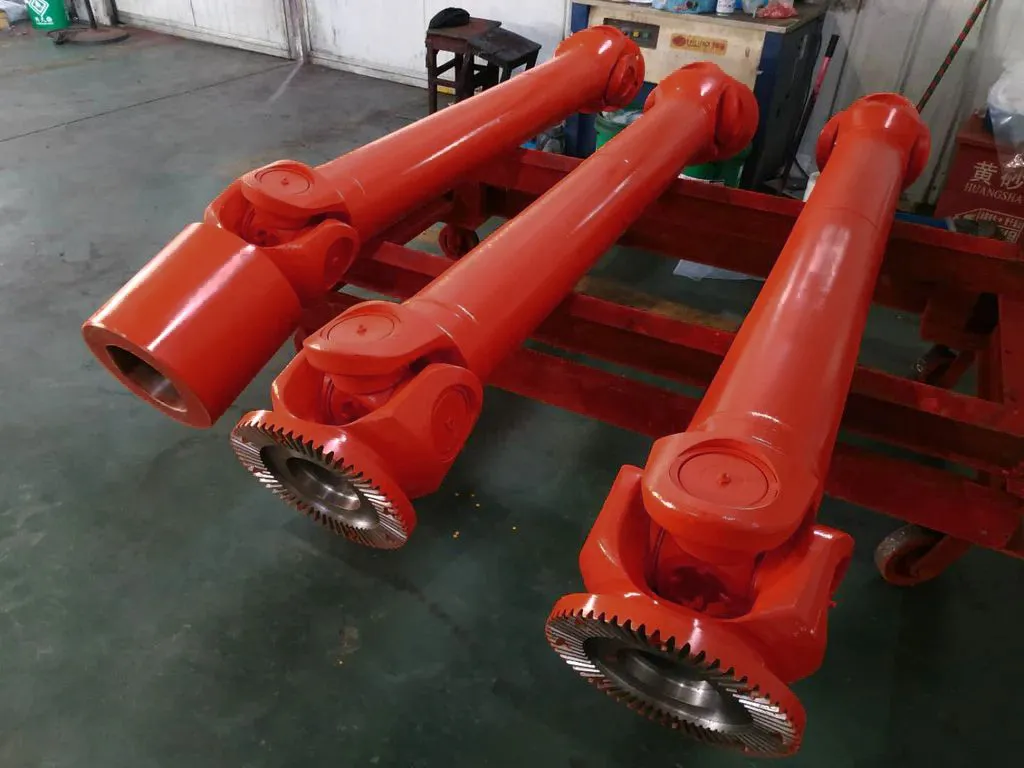

SWC-WH universal coupling welded yoke and needle bearing cross detail

03چرا خریداران کوپلینگ های جوش داده شده را برای ماشین آلات سنگین مشخص می کنند

مهندسان تدارکات SWC-WH را به سه دلیل تجاری انتخاب می کنند:زمان خرابی کمتر، چرخه های تعویض کمتر و هزینه کل کمتر در هر ساعت کارکرد.

  • بدون شل شدن مفصل پیچ و مهره اییوغ جوشی حالت شکست ارتعاش-شل شدن را حذف می کند که عمر کوپلینگ های پیچ و مهره ای را در کارخانه های نورد و سنگ شکن ها کوتاه می کند.
  • چگالی گشتاور بالاحداکثر گشتاور اسمی 710 کیلو نیوتن متر در یک پوشش فشرده که اکثر وظایف سنگین محور محرک را پوشش می دهد.
  • بلبرینگ سوزنی دقیقاصطکاک کم، راندمان بالا و فاصله زمانی طولانی گریس کار تعمیر و نگهداری را کاهش می دهد.
  • فولاد آلیاژی 35CrMo.عملیات حرارتی برای مقاومت در برابر سایش، خستگی و ضربه در معدن، متالورژی و محیط های دریایی.
  • تحمل زاویه ای گستردهجبران 15-25 درجه باعث کاهش هزینه تراز در هنگام نصب می شود.
  • طراحی قابل سرویسقطعات سایش قابل تعویض عمر اقتصادی کوپلینگ را فراتر از یک چرخه تعویض افزایش می دهد.

04محل استفاده از کوپلینگ های SWC-WH: کاربردها و صنایع

SWC-WH در هر جایی که یک کوپلینگ سفت و سخت و با گشتاور بالا باید از شوک و لرزش مداوم جان سالم به در ببرد، مشخص می شود. تاسیسات معمولی عبارتند از:

کارخانه های نورد فولاد خطوط متالورژی جرثقیل های سقفی ماشین آلات بالابر بندری نوار نقاله معدن دستگاه های سنگ شکن و حفاری نیروی محرکه دریایی ماشین آلات عرشه درایوهای سیمان و کاغذ نیمکت های تست سنگین درایوهای انرژی تجدیدپذیر خطوط فرآیند شیمیایی

اگر درایو شما نیز به جابجایی محوری یا انطباق پیچشی نیاز دارد، کامل را بررسی کنیدمحدوده کوپلینگ جهانییا جایگزینسری کوپلینگ دندهقبل از مشخص کردن

05کوپلینگ های سفارشی SWC-WH: OEM، برچسب خصوصی و تولید مبتنی بر نقشه

Raydafon یکسازنده کوپلینگ جهانی OEM، یک شرکت تجاری نیست. سفارشی سازی در مرکز ISO 9001 خود ما در نینگبو، چین انجام می شود.

سوراخ و کلید

D1 js11، D2 H7 یا تلرانس سفارشی. رابط موازی، اسپلاین یا دیسک کوچک.

الگوی فلنج

دایره پیچ، قطر خلبان و تعداد پیچ ​​ها با طراحی فلنج جفت گیری شما مطابقت دارد.

طول و تعادل

Lmin و طول های طولانی. نمرات تعادل دینامیکی برای شفت های پر سرعت.

پوشش و علامت گذاری

رنگ آمیزی، اکسید سیاه، آبکاری روی. پلاک و علامت گذاری با برچسب خصوصی.

یک نقشه PDF، DWG، DXF یا STEP با ابعاد شفت و چرخه کاری خود ارسال کنید. مهندسان ما در عرض 24 ساعت یک توصیه و نقل قول اندازه را برمی گردانند.

06کنترل کیفیت، گواهینامه ها و گارانتی 12 ماهه

هر کوپلینگ SWC-WH قبل از حمل و نقل از یک مسیر بازرسی مستند عبور می کند. این شواهدی است که خریداران خارج از کشور برای تأیید فروشنده و بازرسی ورودی به آن تکیه می‌کنند.

  • فرآیند تولید دارای گواهی ISO 9001
  • سوابق تأیید صحت و عملیات حرارتی فولاد دریافتی
  • گزارش بازرسی ابعادی برای سوراخ، راه کلید و Lmin
  • بازرسی جوش در اتصال یوغ
  • تست تناسب بلبرینگ و چرخش قبل از بسته بندی
  • 12 ماه ضمانت محدود در برابر عیوب ساخت

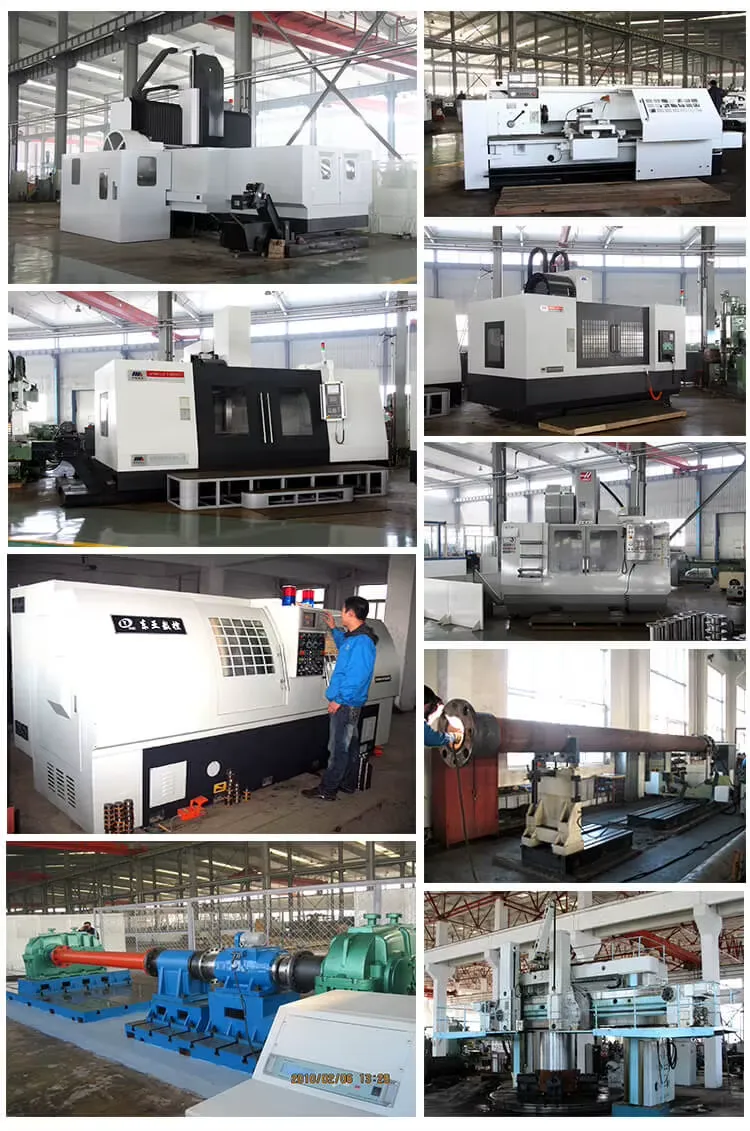

Raydafon universal coupling manufacturing workshop Ningbo China

07نحوه سفارش: MOQ، زمان سرب، بسته بندی و حمل و نقل

MOQ

1 قطعه برای اندازه های استاندارد. قیمت حجم از 50 عدد.

زمان سرب

15 تا 30 روز پس از تایید و واریز قرعه کشی.

بسته بندی

جعبه چوبی، فیلم ضد زنگ VCI، خشک کن، پالت سفارشی برای اندازه های بزرگ.

حمل و نقل

دریا، هوا یا اکسپرس. شرایط EXW / FOB / CIF / DDP موجود است.

اسناد

CI، PL، CO، فرم A/E، گواهی مواد، گزارش ابعادی.

پرداخت

T/T، L/C در دید، و سایر شرایط قابل مذاکره برای خریداران مکرر.

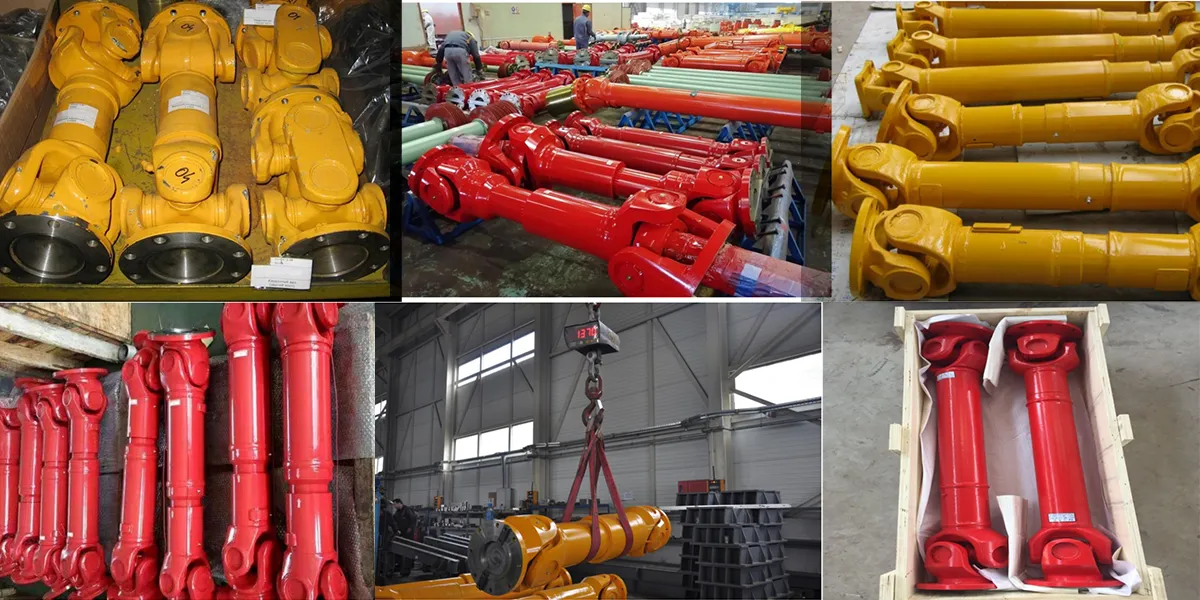

SWC-WH universal coupling inspection and assembly line

08سوالات متداول خریدار کوپلینگ جهانی SWC-WH

"بدون نوع جوشکاری فلکس" در کوپلینگ SWC-WH به چه معناست؟

این بدان معنی است که کوپلینگ هیچ عنصر الاستیک یا انعطاف پذیری در مسیر گشتاور ندارد و یوغ به جای پیچ و مهره با جوش به هم متصل می شود. این شل شدن اتصالات پیچ و مهره ای تحت ارتعاش را از بین می برد و استحکام ساختاری را افزایش می دهد. این انتخاب مناسب برای درایوهای با گشتاور بالا و شوک بالا است که در آن به عنصر انعطاف پذیر نیاز نیست.

گشتاور و محدوده سوراخ سری SWC-WH چقدر است؟

قطر چرخش 100-550 میلی متر، گشتاور اسمی 1.25-710 kN·m، گشتاور خستگی 0.63-355 kN·m، سوراخ استاندارد D1 57-426 میلی متر. سوراخ های سفارشی و شفت های پلکانی موجود است.

از چه مواد و یاتاقانی استفاده می شود؟

یوک ها و فلنج ها از فولاد آلیاژی 35CrMo عملیات حرارتی شده هستند. ژورنال متقاطع بر روی بلبرینگ های سوزنی دقیق کار می کند تا اصطکاک را کاهش دهد و عمر مفید را در شرایط صنعتی مداوم افزایش دهد.

حداکثر زاویه ناهماهنگی چقدر است؟

بسته به اندازه، 15 تا 25 درجه ناهماهنگی زاویه ای. SWC-WH جابجایی محوری را جبران نمی کند - در صورت وجود حرکت محوری، آن را با یک اسپلاین کشویی یا شفت تلسکوپی جفت کنید.

آیا کوپلینگ های OEM یا سفارشی SWC-WH را ارائه می دهید؟

بله. ما سوراخ، راه کلید، الگوی فلنج، طول، درجه تعادل، درمان سطح و پلاک را سفارشی می کنیم. یک نقشه PDF، DWG، DXF یا STEP ارسال کنید و ما ظرف 24 ساعت نقل قول خواهیم کرد.

MOQ، زمان سرب و گارانتی چیست؟

MOQ 1 قطعه برای اندازه های استاندارد. زمان تحویل 15 تا 30 روز بسته به اندازه و سفارشی سازی. 12 ماه ضمانت محدود در برابر عیوب ساخت.

چگونه می توانم اندازه صحیح SWC-WH را برای محور درایو خود انتخاب کنم؟

گشتاور اسمی، اوج گشتاور، سرعت، قطر شفت، زاویه ناهماهنگی و چرخه کار را ارائه دهید. مهندسان ما اندازه را با فاکتور خدمات صحیح توصیه می کنند. شما همچنین می توانید کامل را بررسی کنیدراهنمای انتخاب کوپلینگ جهانیقبل از تماس با ما

آیا می توانم قبل از سفارش انبوه یک نمونه دریافت کنم؟

بله. سفارشات نمونه برای اندازه های استاندارد پذیرفته می شود. هزینه نمونه و حمل و نقل جداگانه ذکر شده است و می توان آن را در برابر اولین سفارش عمده محاسبه کرد.

درخواست قیمت کوپلینگ جهانی SWC-WH

نقشه، گشتاور و سرعت شفت خود را ارسال کنید. مهندسان ما در عرض 24 ساعت با یک توصیه اندازه و قیمت کارخانه پاسخ می دهند.
