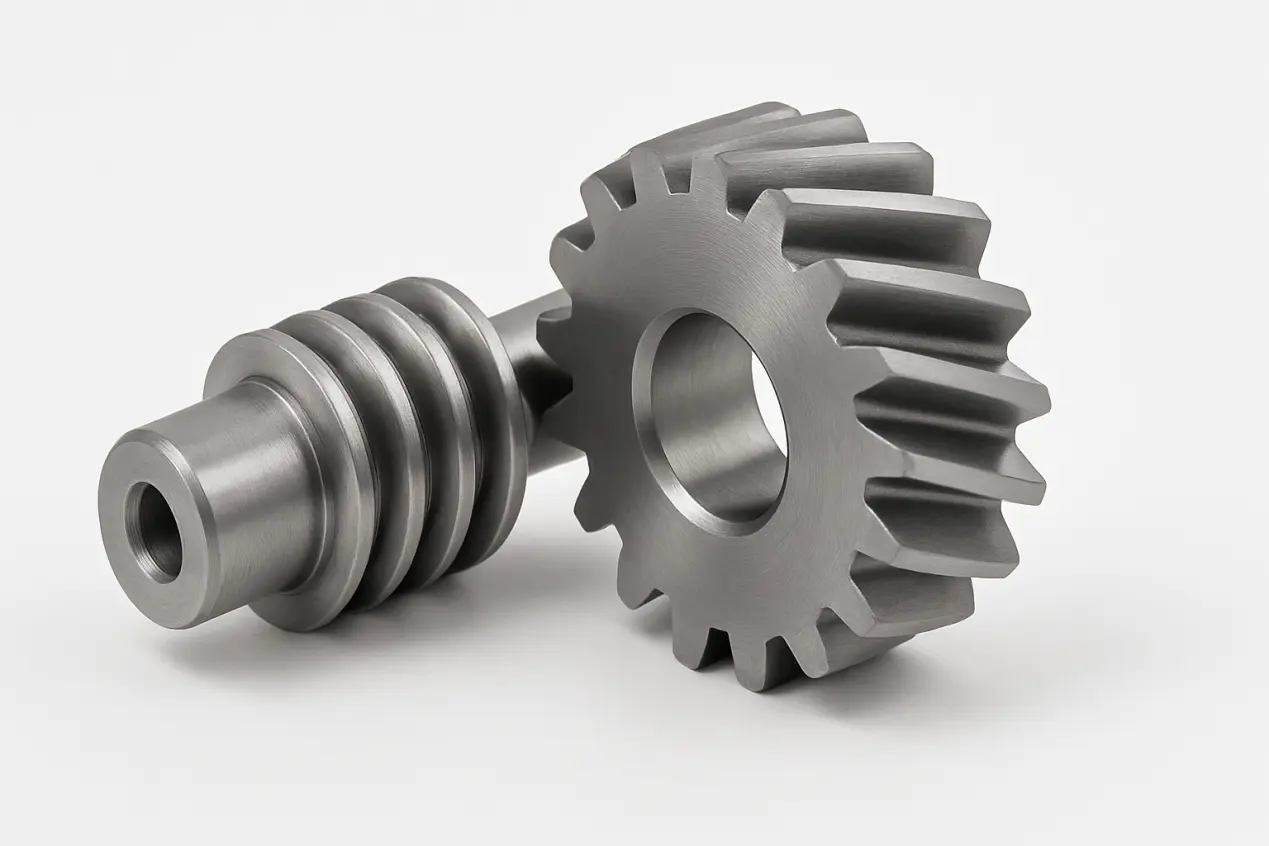

چرخ دنده پیچ

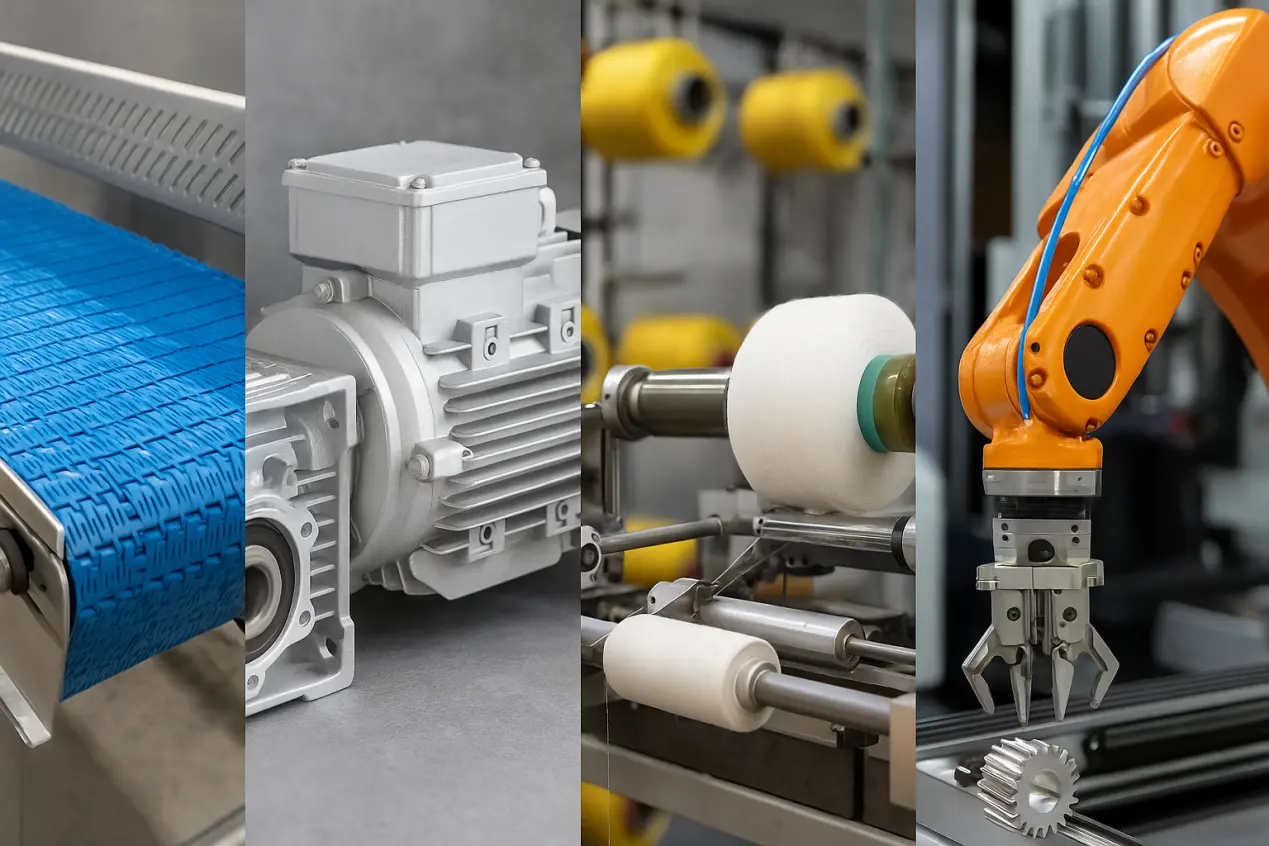

Raydafonچرخ دنده های پیچی همه توسط فرز CNC پردازش می شوند و دقت سطح دندان می تواند به سطح ISO 7 برسد که به ویژه برای سیستم های محوری با الزامات بالا برای پایداری مش و زاویه انتقال مناسب است. در سناریوهایی مانند انتقال چرخشی ماشین آلات نساجی، تغذیه مارپیچ تجهیزات بسته بندی، درایو پیچ سرب تجهیزات پزشکی، و مکانیسم موقعیت یابی زاویه تجهیزات اتوماسیون، محصولات ما مقاومت در برابر سایش و پایداری مش بندی را نشان می دهند. هر محصول فرآیند کامل برش، عملیات حرارتی، تکمیل سطح دندان تا بازرسی نهایی را در کارخانه خود تکمیل می کند. پارامترهای کلیدی مانند خطای سرب و دقت زاویه مارپیچ تکه تکه توسط مرکز اندازه‌گیری چرخ دنده بررسی می‌شوند تا اطمینان حاصل شود که فاصله مش‌بندی در ≤0.04 میلی‌متر کنترل می‌شود.

سه مزیت اصلی چرخ دنده پیچ Raydafon عبارتند از:

ساختار انعطاف پذیر: پشتیبانی از طراحی شفت پلکانی با زوایای 30 درجه تا 90 درجه، حل مشکل ساختاری که چرخ دنده های خار نمی توانند انتقال دهند.

دوام قوی: سطح دندان کربوره و خاموش می شود، سختی به HRC55-60 می رسد، عمر سرویس مداوم می تواند از 5000 ساعت تجاوز کند.

راندمان انتقال بالا: پس از بهینه سازی زاویه مارپیچ، راندمان به 95٪ می رسد، در حالی که نویز عملکرد سیستم را تا حد زیادی کاهش می دهد و ثبات کل دستگاه را بهبود می بخشد.

در زمینه سفارشی‌سازی پیشرفته، Raydafon یک ساختار دو سرب را ارائه می‌کند که می‌تواند به موقعیت‌یابی «بدون عکس العمل» دست یابد، که به ویژه برای تجهیزات نیمه هادی و ابزارهای هوانوردی مناسب است. به عنوان مثال، چرخ دنده پیچی که ما برای یک شرکت نیمه هادی ارائه می کنیم، با بهینه سازی شکل دندان و تحمل پردازش، خطای موقعیت سکوی ویفر را در محدوده ± 0.01 میلی متر کنترل می کند و از مشتریان به رسمیت شناخته می شود.

انتخاب Raydafon'sچرخ دنده پیچبه معنای انتخاب یک جزء اصلی انتقال نیرو با دقت بالا، سازگاری بالا، کم تلفات است که به تجهیزات شما امکان می دهد همیشه به طور موثر و قابل اعتماد در یک ساختار پیچیده پیچیده کار کنند. ما همچنین برای پاسخگویی به نیازهای متنوع مشتریان، دنده اریب، چرخ دنده و سایر محصولات پشتیبانی را ارائه می دهیم. برای دریافت نمونه، دفترچه راهنمای انتخاب یا اطلاعات فنی با ما تماس بگیرید و مهندسان فنی ما در عرض 24 ساعت راه حل های منطبق را ارائه خواهند داد.

نحوه استفاده از چرخ دنده پیچ

چرخ دنده های پیچعمدتاً برای انتقال نیرو بین دو شفت غیر موازی و پلکانی با زاویه مشترک 90 درجه استفاده می شود. یکی از ویژگی های قابل توجه این نوع چرخ دنده، شیب سطح دندان است. دندان ها در تماس خطی نیستند، بلکه تماس نقطه ای یا تماس مخروطی دارند که باعث می شود در حین کار بی صدا و لرزش کمتری داشته باشند و برای سازه های مکانیکی با سرعت متوسط ​​و پایین با نیاز به نویز مناسب باشند.

در استفاده واقعی، اولین مرحله تأیید این است که موقعیت نصب با زاویه محور مطابقت دارد. به خصوص هنگامی که در تجهیزات چاپ، ماشین‌های چرخان یا سیستم‌های تحویل پزشکی استفاده می‌شود، انحراف زاویه باعث ایجاد مش بندی یا زوزه ضعیف می‌شود. ثانیاً، یک جفت چرخ دنده پیچ با ماژول‌های منطبق، زوایای مارپیچ و تعداد دندان‌ها باید انتخاب شود تا از انتقال طبیعی اطمینان حاصل شود. جهت چرخش چرخ دنده ها نیز باید به صورت جفت استفاده شود، معمولاً ترکیبی از چپ و راست است و نمی توان آن را با هم مخلوط کرد.

از نظر روانکاری، به دلیل سطح تماس کوچک سطح دندان و اصطکاک متمرکز، توصیه می شود از پوشش گریس یا روغن مخصوصاً در موارد طولانی مدت یا بارهای سنگین مانند خطوط انتقال خودکار و سکوهای آزمایش استفاده شود. برای تجهیزات با دقت موقعیت یابی بالا (مانند مکانیزم های جابجایی نیمه هادی)، مدل هایی با فرآیندهای سنگ زنی خوب را می توان انتخاب کرد تا فاصله مش بندی را کاهش دهد و قابلیت های موقعیت یابی مکرر را بهبود بخشد.

علاوه بر این، استفاده از چرخ دنده های پیچ برای موقعیت های انتقال برگشت پذیر توصیه نمی شود، زیرا آنها قابلیت مش بندی متقارن را ندارند. اگر مجبور به دویدن در هر دو جهت شود، سایش را افزایش داده و حتی باعث پرش دندان می شود که بر عمر مفید آن تأثیر می گذارد.

Raydafon دارای سالها تجربه پردازش و پشتیبانی در زمینه چرخ دنده های پیچ است. ما می توانیم در ارائه توصیه های طراحی دندان، محاسبه بار و روغن کاری بر اساس ساختار مونتاژ و پارامترهای کاری مشتری کمک کنیم. انتخاب یک ساختار مناسب تنها اولین قدم است. تنها با استفاده علمی از آن می توان سیستم انتقال را برای مدت طولانی تری به طور پایدار اجرا کرد.
