Agricultural Gearbox Manufacturer for Efficient Farming Solutions

سیستم های درایو کشاورزی Raydafon

تولید کننده گیربکس کشاورزی برای تیلرهای دوار، موبر، بذرپاشی و میکسرهای خوراک

Raydafon گیربکس‌های کشاورزی را برای وسایلی می‌سازد که در واقع کار را انجام می‌دهند: پنجه‌های چرخشی، ماشین‌های چمن‌زنی، چمن‌زنی، پخش‌کننده‌های کود، بذرپاش، میکسرهای خوراک TMR و بیل‌رس. هر واحد در کارخانه خودمان تولید می‌شود، از ریخته‌گری محفظه و برش دنده تا عملیات حرارتی، مونتاژ و آزمایش اجرا، تحت سیستم کیفیت ISO 9001.

خریداران با رتبه PTO تراکتور، نقشه ابزار، نمونه گیربکس خراب یا فقط یک وضعیت کار به ما مراجعه می کنند. نسبت، کلاس گشتاور، رابط ورودی/خروجی و جهت‌گیری محفظه را تأیید می‌کنیم، سپس بر اساس آن مشخصات تولید می‌کنیم.

100–2000 نیوتن مترمحدوده گشتاور خروجی
540 / 1000 دور در دقیقهورودی PTO استاندارد
96% +راندمان انتقال
15 روززمان نمونه برداری
بررسی اجمالی محصول

آنچه Raydafon تولید می کند

Raydafon بر روی سیستم های انتقال تجهیزات کشاورزی تمرکز دارد. محدوده فعلی شامل گیربکس های چمن زنی، گیربکس های چمن زنی (گیربکس های علف خردکن نصب شده در کنار)، گیربکس های دوار تیلر، کاهنده های ماشین چمن زنی و گیربکس های اختصاصی برای ماشین آلات کود و کاشت است. هر شکل محفظه، مجموعه دنده و فلنج خروجی به جای کپی برداری از یک کاتالوگ عمومی، حول یک شرایط کاری ابزار خاص طراحی شده است.

  • محفظه فشرده، انتقال پایدار- چرخ دنده های مارپیچ یا خاردار فولاد آلیاژی با کیفیت بالا، صدای کم در حال اجرا، حداقل لرزش، عمر مکانیکی بیشتر.
  • گشتاور خروجی بالا برای شرایط سخت- طراحی ماژول بزرگ با سطوح دندانی سخت شده، مناسب برای بارهای سنگین، لغزنده، زمین های گرد و غبار: چمن متراکم، لبه های جنگل، شیب ها و شن.
  • رابط های نصب چندگانه- ورودی استاندارد PTO (1-3/8 اینچ Z6 / Z21) با طیف وسیعی از فرم های فلنج خروجی متناسب با مدل های مختلف پیاده سازی.
  • طراحی کم تعمیر و نگهداری- روانکاری داخلی بهینه شده با پنجره سطح روغن و تنفس، کاهش دفعات نگهداری روزانه.
  • پشتیبانی کامل از سفارشی سازی- خدمات OEM و ODM برای نسبت، جهت نصب، فرم ورودی/خروجی و ساختار مسکن. نمونه ها به سرعت 15 روز تحویل داده می شوند.

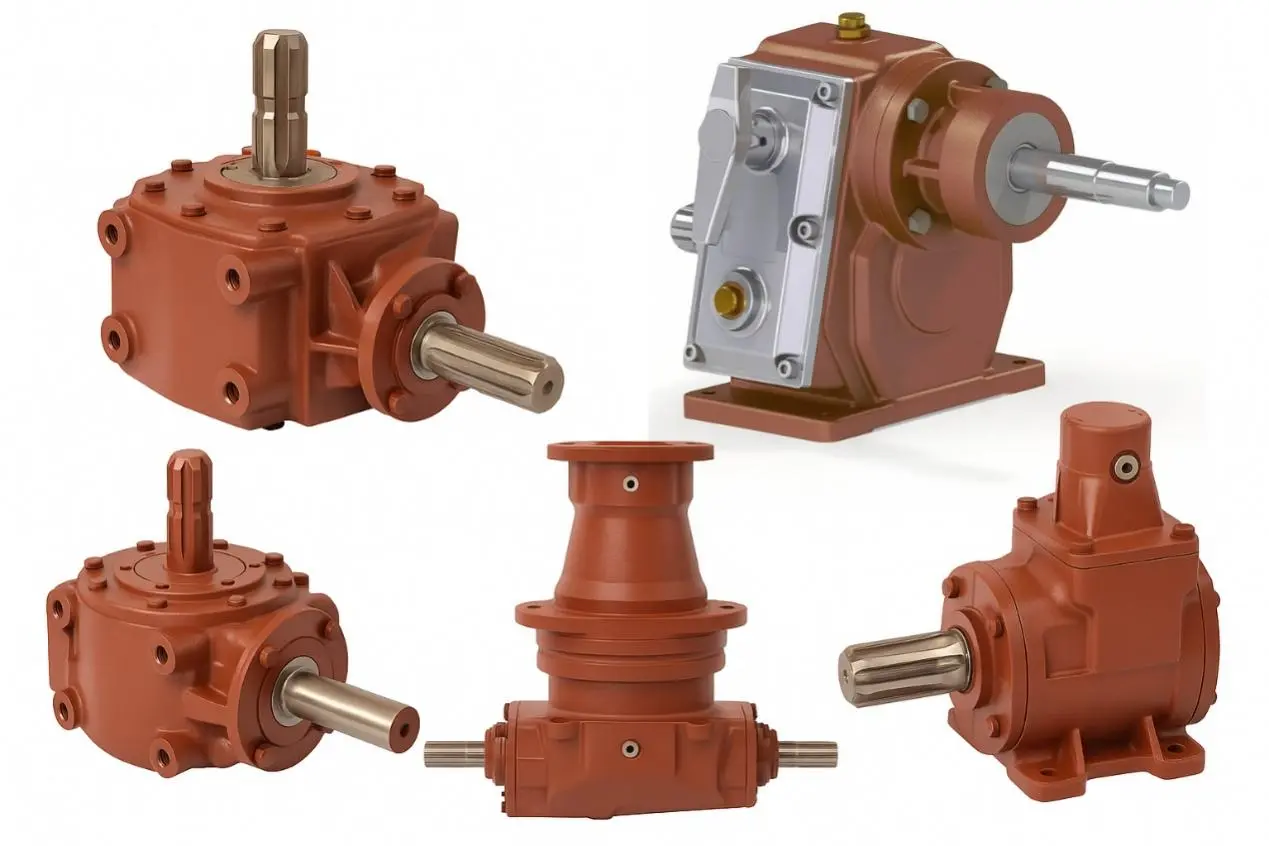

Agricultural gearbox manufactured by Raydafon
محدوده گیربکس کشاورزی Raydafon - محفظه های ریخته گری و ماشینکاری شده در داخل، مجموعه دنده های تولید شده و عملیات حرارتی در محل.

محصولات Raydafon به طور گسترده در تراکتورهای کوچک و متوسط ​​نصب شده بر ادوات کشاورزی، به ویژه در تجهیزات کشاورزی با مشخصات بالا برای بازارهای اروپا و آمریکا استفاده می شود. واحدها در آلمان، ایتالیا، ایالات متحده و برزیل با مارک های محلی و OEM های بزرگ در خدمت هستند. ما واحدهای واحد و همچنین تولید حجمی و قراردادهای تامین بلندمدت را عرضه می کنیم.

Raydafon در کنار گیربکس های کشاورزی، قطعات انتقال دقیق از جملهچرخ دنده های پلاستیکی, چرخ دنده های اریبوچرخ دنده های پیچبرای اتوماسیون صنعتی، ماشین آلات مواد غذایی و تجهیزات پزشکی، بنابراین می توان چندین قطعه پشتیبانی را از یک تامین کننده تهیه کرد.

راهنمای انتخاب

نحوه انتخاب گیربکس کشاورزی متناسب با شغل

قیمت و ظاهر نقطه شروع اشتباه هستند. چیزی که تعیین می کند گیربکس یک فصل یا یک دهه دوام می آورد این است که چقدر با ابزار، تراکتور و زمینی که روی آن کار می کند مطابقت دارد. چهار معیار زیر سؤالاتی را که مهندسان ما تقریباً در هر سؤالی می پرسند را پوشش می دهد.

  1. ابتدا نوع برنامه را تایید کنید دسته بندی پیاده سازی کل طراحی را هدایت می کند. گیربکس های چمن زنی نیاز به عملکرد با سرعت بالا و مقاومت در برابر ضربه دارند. گیربکس های تیلر و دوار بر گشتاور خروجی و استحکام ساختاری تاکید دارند. بذرپاش‌ها و سمپاش‌ها از ساختارهای سبک‌تر استفاده می‌کنند که نیاز بیشتری به راندمان انتقال و راحتی نگهداری دارند.
  2. پارامترهای نصب و درایو را مطابقت دهید سرعت ورودی و نسبت خروجی باید با PTO تراکتور مطابقت داشته باشد. قطر شفت ورودی و خروجی و نوع اتصال باید با رابط PTO موجود سازگار باشد. فاصله سوراخ‌های نصب و جهت نصب باید اجازه دهد که قاب ابزار کاملاً مناسب باشد. جهت چرخش باید تأیید شود تا دستگاه به عقب حرکت نکند.
  3. مواد و پردازش را بررسی کنید گیربکس های کشاورزی با کیفیت از محفظه های چدن انعطاف پذیر با چرخ دنده های داخلی در فولاد آلیاژی مانند 20CrMnTi استفاده می کنند که برای مقاومت در برابر سایش کربوره شده و خاموش شده اند. در شرایط کاری گرد و غبار یا گل آلود، ساختار آب بندی باید به طور خاص تقویت شود تا از نشت روغن روان کننده و ورود شن جلوگیری شود.
  4. ظرفیت حمل گشتاور را بررسی کنید حداکثر گشتاور خروجی گیربکس را در برابر بار واقعی ابزار، به ویژه در عملیات های پر بار مانند خاک ورزی عمیق و برش چمن سنگین، تأیید کنید. گیربکس‌های سنگین باید به جای یونیت سبک‌تر که داغ می‌شوند و زود از کار می‌افتند، ترجیح داده شوند.
  5. قابلیت سرویس دهی را در نظر بگیرید تجهیزات کشاورزی به طور مداوم در فضای باز کار می کنند. گیربکس با پنجره مشاهده سطح روغن و درگاه تخلیه روغن به طور قابل توجهی آسان تر است و در دسترس بودن قطعات به اندازه مشخصات اولیه اهمیت دارد.

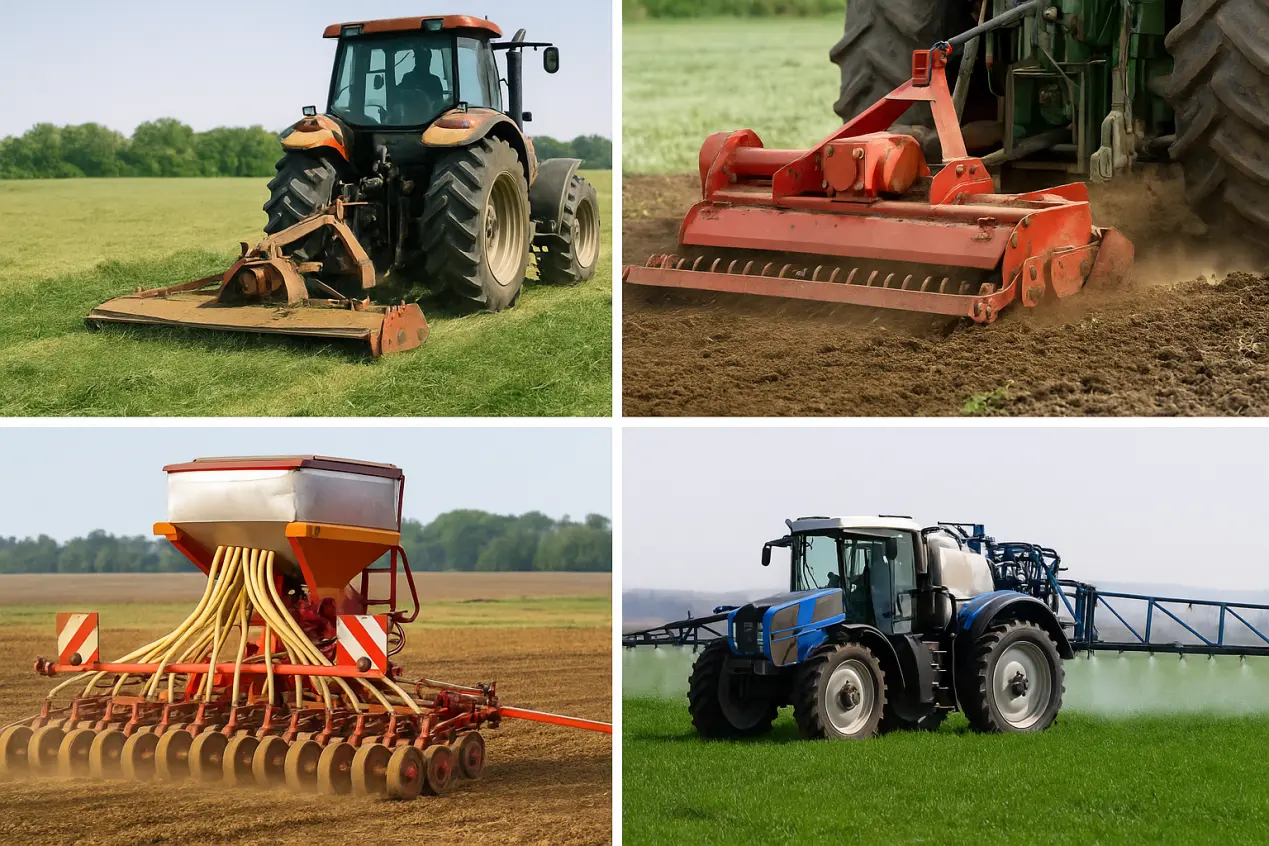

Agricultural gearbox selection and matching
نسبت تطبیق، رابط PTO و چیدمان نصب قبل از تولید، از رایج ترین مشکلات اتصال در این زمینه جلوگیری می کند.
داده های عملکرد

حداکثر گشتاور و محدوده سرعت گیربکس های Raydafon کشاورزی

ظرفیت باربری تنها عاملی است که تصمیم می‌گیرد که آیا یک ابزار در یک فصل طولانی کار با بار بالا زنده بماند یا خیر. Raydafon مجموعه‌ای از گیربکس‌ها از سبک تا سنگین را توسعه داده است که طیف کاملی از وسایل نصب شده در تراکتور را پوشش می‌دهد. هر واحد قبل از خروج از کارخانه بار آزمایش می شود.

پوشش گشتاور خروجی

سری نور 100-300 نیوتن متر سمپاش ها، بذرپاش ها و ابزارهای سبک در جایی که وزن و کارایی بیشترین اهمیت را دارد.
سری متوسط 500–900 نیوتن متر موبرها و پنجه های دوار به طور مداوم در شرایط مزرعه مختلط کار می کنند.
سری هوی دیوتی تا 1500 نیوتن متر بیلرها، میکسرهای کود و سنگ شکن‌هایی که چرخه‌های بارگذاری بالا را اجرا می‌کنند.
سفارشی ویژه 2000+ N·m اوج شرایط کاری شدید و محیط های پیچیده که به حداکثر قابلیت گشتاور نیاز دارند.
ورودی استاندارد PTO 540 / 1000 دور در دقیقه سازگار با رابط های اصلی خروجی PTO تراکتور در سراسر جهان.
سفارشی با سرعت بالا تا 2000 دور در دقیقه برای تراکتورهای با راندمان بالا و ماشین آلات نیرو که به سرعت ورودی سریعتر نیاز دارند.

سرعت و کارایی

سرعت خروجی به نسبت کاهش انتخابی بستگی دارد، با محدوده خروجی از چند ده تا چند صد دور در دقیقه بسته به مدل. چرخ دنده ها با دقت بالا با فرم دندانه بهینه شده برای اطمینان از مش بندی صاف در سرعت بالا، راندمان انتقال بالاتر از 96٪ و صدای عملیاتی زیر 72 دسی بل کنترل می شوند.

96% + راندمان <72 دسی بل نویز 540 دور در دقیقه PTO 1000 دور در دقیقه PTO 2000 دور در دقیقه سرعت بالا بار تست شد

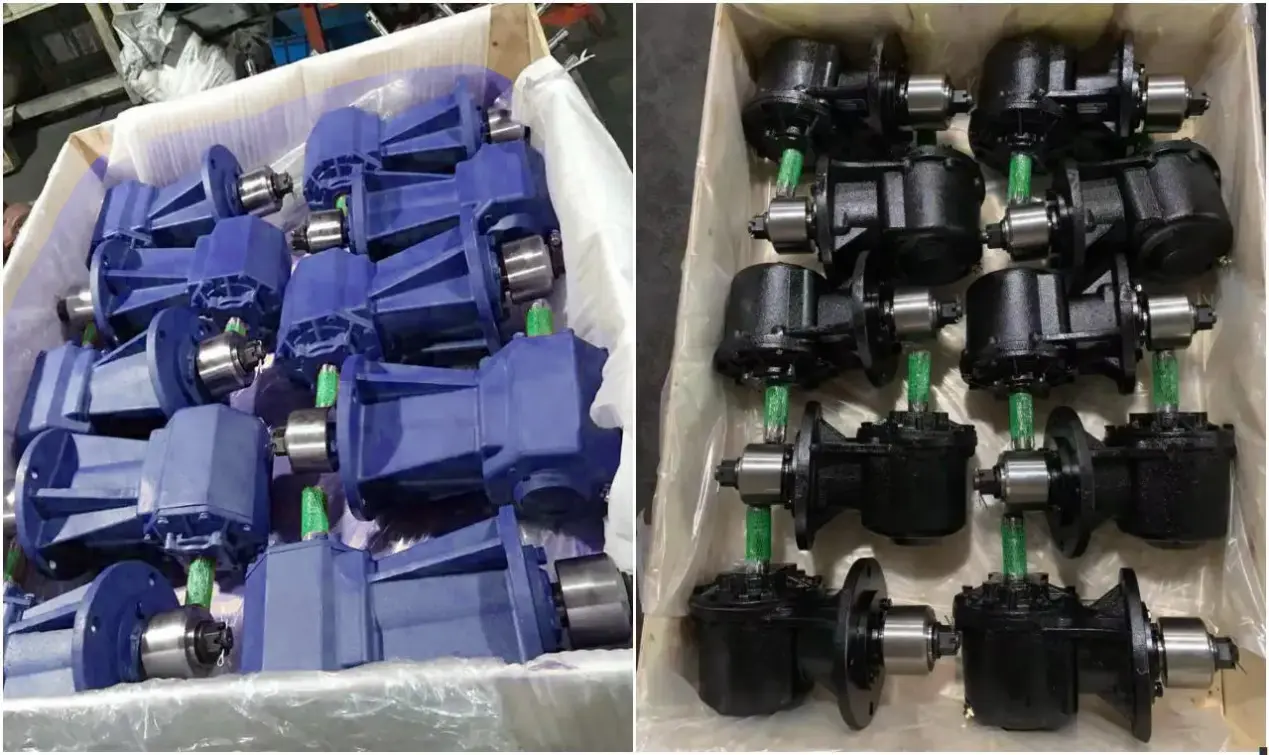

Raydafon agricultural gearbox torque and speed range
هر گیربکس قبل از حمل بارگیری شده و آزمایش می شود تا عملکرد باربری در برابر مشخصات مشتری تایید شود.
قابلیت سرویس دهی

آیا جداسازی و تعمیر گیربکس ماشین آلات کشاورزی آسان است؟

در استفاده روزانه، گیربکس در نهایت فرسوده می شود، روغن نشت می کند یا صدای غیرعادی دنده ایجاد می شود. آنچه در آن نقطه اهمیت دارد این است که واحد با چه سرعتی می تواند باز شود، بازرسی شود و دوباره به کار گرفته شود. گیربکس‌های Raydafon بر اساس این واقعیت عملی طراحی شده‌اند - به طور کلی جمع و جور، اما ساده برای جدا کردن و بازسازی.

  • طراحی مدولار- شفت ورودی، شفت خروجی، مجموعه دنده و محفظه از قطعات استاندارد مونتاژ می شوند. ابزارهای معمولی برای اکثر کارهای جداسازی و مونتاژ کافی هستند.
  • پوسته ساده و طرح پیچ شفاف- محفظه یک ساختار چدنی متقارن با پیچ و مهره های بدون مانع و با فاصله مناسب است. آنها را به ترتیب شل کنید تا درپوش باز شود و داخل آن را بررسی کنید.
  • اشتراک قطعات بالا- چرخ دنده ها، مهر و موم روغن و یاتاقان ها از نظر اندازه استاندارد و بسیار قابل تعویض هستند. قطعات جایگزین بر اساس شماره قطعه و بدون ساخت سفارشی سفارش داده می شوند.
  • مستندات ارائه شده- هر گیربکس با نمودار منفجر شده و دستورالعمل های جداسازی قطعات شامل شماره قطعات، ترتیب مونتاژ و اقدامات احتیاطی برای تعمیرات داخلی یا پشتیبانی از راه دور توسط تیم فنی ما ارسال می شود.
  • فاصله بازرسی توصیه شده- سایش آب بندی روغن را بعد از هر 500 ساعت کارکرد بررسی کنید و سطح مش بندی دنده را از نظر سایش یا نمره گذاری غیرعادی بررسی کنید. درمان به موقع به طور قابل توجهی عمر خدمات را افزایش می دهد.

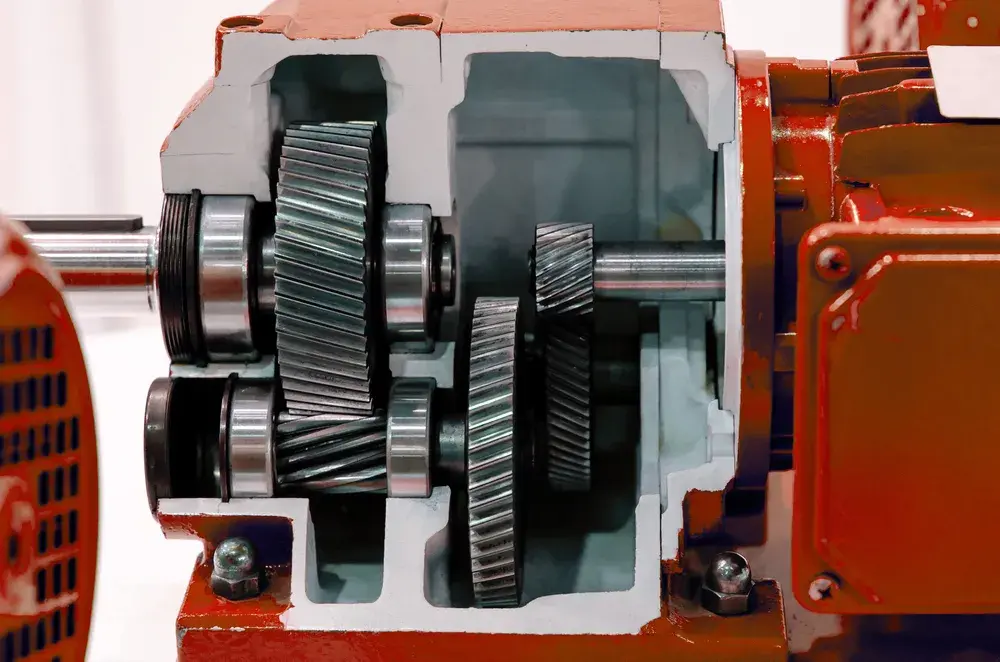

Agricultural gearbox disassembly and maintenance
ساخت و ساز مدولار با قطعات داخلی استاندارد، خدمات صحرایی را ساده و هزینه قطعات جایگزین را قابل پیش بینی نگه می دارد.

آنچه ما برای اپراتورهای ناوگان توصیه می کنیم

در هر مدل گیربکس، یک ست روغن زاپاس و یاتاقان در انبار نگهداری کنید. در یک چرخه بازرسی 500 ساعته، این خرابی وسط فصل به تعمیر همان روز تبدیل می‌شود، که معمولاً تفاوت بین نگه داشتن پنجره برداشت و از دست دادن آن است.

سوالات خریدار

سوالات متداول گیربکس کشاورزی

برای قیمت گیربکس چه اطلاعاتی باید ارسال کنم؟

نوع ابزار، سرعت PTO تراکتور، سرعت یا نسبت خروجی مورد نیاز، حداکثر گشتاور کاری، ابعاد محور ورودی و خروجی، فاصله سوراخ نصب و جهت نصب را ارسال کنید. طراحی، نمونه عکس یا شماره قطعه، تأیید را به میزان قابل توجهی افزایش می دهد.

آیا می توانید یک گیربکس برای جایگزینی یک برند خاص بسازید؟

بله. ما به طور منظم گیربکس های جایگزین مطابق با مدل های رایج تولید می کنیم، از جمله گیربکس های میکسر خوراک سازگار با Comer و محدوده های مشابه. شماره قطعه اصلی یا یک نقشه ابعادی را ارسال کنید و ما مطابقت را قبل از تولید تأیید می کنیم.

زمان نمونه برای یک گیربکس سفارشی چقدر است؟

نمونه های سفارشی بسته به پیچیدگی محفظه و الزامات برش دنده معمولاً در حدود 15 روز تحویل می شوند. زمان تولید حجم همراه با نقل قول تایید می شود.

چگونه نیازهای روغن کاری و نگهداری را مدیریت می کنید؟

هر گیربکس دارای پنجره سطح روغن و هواکش است. توصیه می کنیم هر 500 ساعت کارکرد وضعیت مهر و موم روغن را بررسی کنید و سطح مش بندی دنده را برای سایش بررسی کنید. دستورالعمل های تعمیر و نگهداری دقیق با هر واحد ارسال می شود.

آیا سایر قطعات پیشرانه را در کنار گیربکس عرضه می کنید؟

بله. Raydafon نیز تولید می کندشفت های PTO, گیربکس های سیاره ای, گیربکس های حلزونی، دنده های دقیق وسیلندرهای هیدرولیک، بنابراین یک پیشرانه کامل را می توان از یک تامین کننده تهیه کرد.

آیا می توانید تولید حجمی و قراردادهای بلندمدت را تامین کنید؟

بله. ما از خریدهای تک واحدی و همچنین سفارشی سازی با حجم بالا و قراردادهای تامین بلند مدت پشتیبانی می کنیم. با حجم سالانه خود و مشخصات مورد نیاز برای بحث در مورد شرایط با ما تماس بگیرید.

قیمت گیربکس کشاورزی خود را دریافت کنید

نوع دستگاه، سرعت PTO، نسبت، گشتاور مورد نیاز و جزئیات نصب را برای ما ارسال کنید. Raydafon مشخصات را تأیید می‌کند، سری مناسب را توصیه می‌کند و یک نقل قول را با زمان تحویل بازگرداند. دفترچه راهنمای انتخاب و جداول پارامترهای فنی در صورت درخواست موجود است.

View as

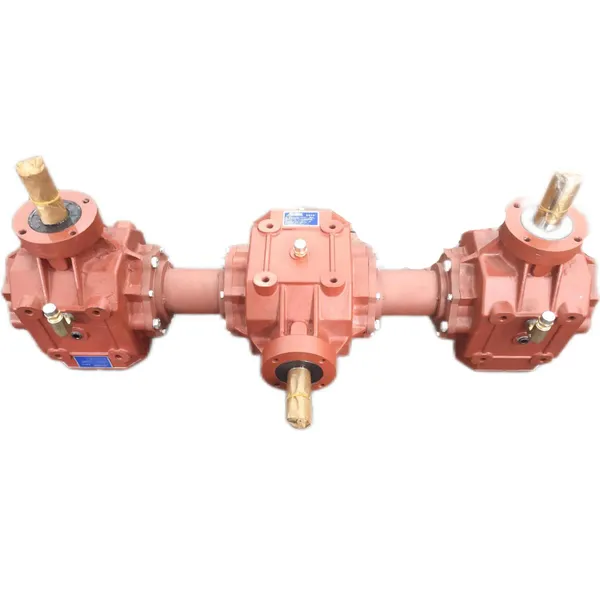

گیربکس کود کاشت EP190-R3 برای پخش کننده کود

گیربکس کود کاشت EP190-R3 برای پخش کننده کود

ما به عنوان یک تولید کننده و تامین کننده چینی، این گیربکس را در کارخانه خودمان ساختیم. این به ویژه برای مدل EP190-R3 اقتباس شده است. نسبت سرعت 5.8:1 درست است. جعبه چدن ضخیم شده از 300 کیلوگرم کود نمی ترسد. گیربکس کود کاشت EP190-R3 برای پخش کننده کود همگی توسط کوئنچ با فرکانس بالا "چکش خورده" می شوند و سطح دندان به اندازه کافی سخت است که در برابر تست سایش HRC55 مقاومت کند. اصطکاک ذرات و برجستگی های موجود در مزرعه هنگام پخش کود بر عملکرد محصولات ما تأثیر نمی گذارد. قیمت به طور مستقیم از کارخانه مقرون به صرفه است!

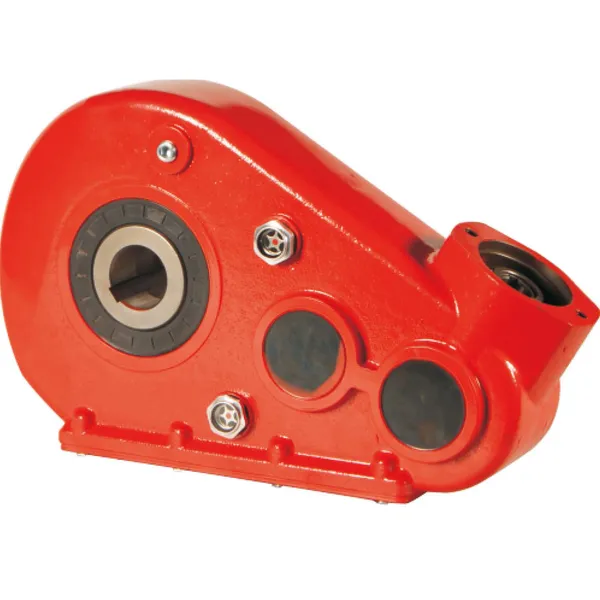

گیربکس کود کاشت EP35 برای پخش کننده کود

گیربکس کود کاشت EP35 برای پخش کننده کود

کارخانه خود Raydafon به عنوان یک تولید کننده و تامین کننده حرفه ای در چین، گیربکس بذر کود EP35 را برای پخش کننده کود به طرز هوشمندانه ای ایجاد کرده است که برای پخش کننده های کود ساخته شده است! این محصول برای مدل های رایج کودپاش مناسب است و نسبت سرعت دقیقاً با سری EP35 مطابقت دارد. این جعبه از آلیاژ آلومینیوم دایکاست با استحکام بالا ساخته شده است که سبک است اما مقاومت بالایی در برابر ضربه دارد و می تواند 8 ساعت کار مداوم با شدت بالا را تحمل کند. چرخ دنده ها نیترید شده هستند، با سختی سطح HV700 و افزایش 50 درصدی مقاومت در برابر سایش. از تحقیق و توسعه و تولید گرفته تا بازرسی کیفیت و حمل و نقل، ما کل فرآیند را کنترل می کنیم و راه حل های انتقال کود پخش کن کارآمد و بادوام را با قیمت بسیار رقابتی در اختیار شما قرار می دهیم!

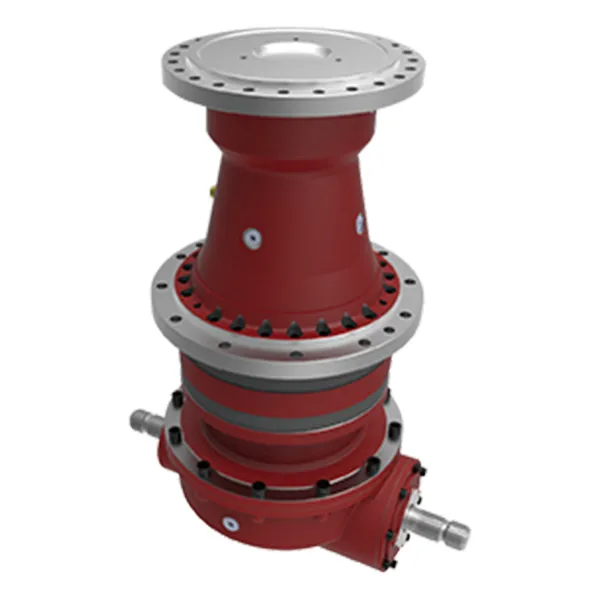

گیربکس خوراک میکسر برای TMR Mixer EP-RMG

گیربکس خوراک میکسر برای TMR Mixer EP-RMG

به عنوان یک تولید کننده و تامین کننده قدرتمند در چین، گیربکس میکسر خوراک Raydafon برای میکسر TMR EP RMG که در کارخانه خودش تولید می شود، به طور ویژه برای تغذیه دقیق طراحی شده است! این محصول برای میکسرهای TMR سری EP RMG با نسبت سرعت 3:1 تا 12:1 مناسب است. بدنه جعبه از چدن ضخیم ساخته شده است و می تواند بار اختلاط خوراک 10 تنی را تحمل کند. چرخ دنده ها کربوریزه و کوئنچ می شوند و سختی سطح دندان به HRC58 می رسد و مقاومت به سایش تا 40 درصد بهبود می یابد. مجهز به بلبرینگ های وارداتی در داخل برای پشتیبانی از عملکرد مداوم 24 ساعته بدون گیر کردن. از تحقیق و توسعه گرفته تا مونتاژ، ما کیفیت را در طول فرآیند به شدت کنترل می‌کنیم و راه‌حل‌های انتقال کارآمد و پایدار را برای مزرعه‌ها با قیمت بسیار رقابتی ارائه می‌کنیم!

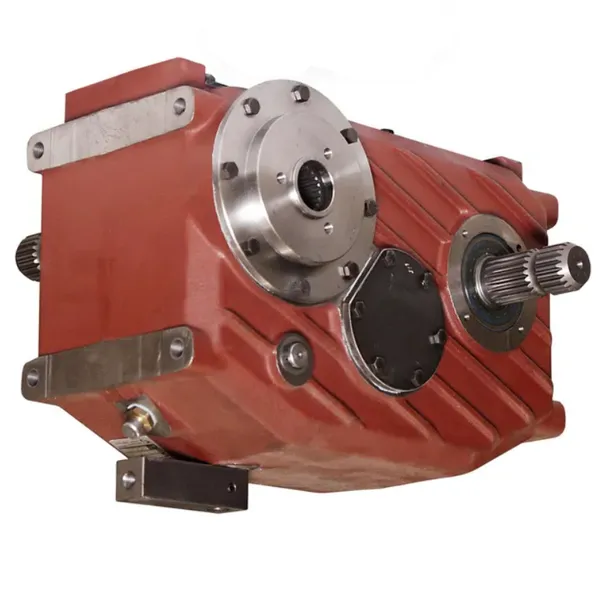

گیربکس فید میکسر تعویضی Comer

گیربکس فید میکسر تعویضی Comer

جایگزینی ساخت Raydafon برای گیربکس میکسر خوراک C3A که در واگن های مخلوط کن و فیدرهای TMR استفاده می شود. دارای ورودی 540 دور در دقیقه و توان ورودی تا 92 کیلو وات، با اتصالات ورودی و خروجی 1-3/4 اینچی Z20 بر روی الگوی نصب استاندارد C3A. محفظه چدن است. برای مقاومت در برابر سایش و ضربه، چرخ دنده ها کربوریزه شده و تا HRC55 یا بالاتر خاموش می شوند و یاتاقان های پرسرعت وارداتی بار اختلاط را در کار روزانه مداوم حمل می کنند. نسبت های 1:1 و 1.8:1 برای این الگو موجود است. سازگار با واگن های مخلوط کن Aksa، DAF Agro، Falke Maschinenbau، Euromilk و Metal-Fach. Comer و C3A علائم تجاری Comer Industries هستند. Raydafon یک سازنده مستقل است و به آنها وابسته نیست. نسبت خود و یک عکس از پلاک نام قدیمی را برای تایید و نقل قول ظرف 24 ساعت ارسال کنید.
به عنوان یک تولید کننده و تامین کننده قابل اعتماد گیربکس کشاورزی در چین، محصولات ما دارای گواهینامه CE هستند. در صورت تمایل به خرید محصولات با کیفیت با ما تماس بگیرید.
