چرخ دنده

اگر می خواهید Spur Gear با کارایی بالا خریداری کنید،Raydafon، به عنوان یک تولید کننده و کارخانه حرفه ای در چین، یک تامین کننده قابل اعتماد است. با تکیه بر سیستم تولید دنده محلی بالغ چین، ما قیمت را در محدوده معقولی کنترل می کنیم و فرآیند پردازش و آزمایش را به شدت کنترل می کنیم تا راه حل های چرخ دنده پایدار و قابل اعتماد برای مشتریان جهانی ارائه دهیم.

Raydafon بیش از 20 سال است که بر طراحی و ساخت Spur Gear تمرکز کرده است و دارای یک سیستم کامل تولید و قابلیت تحقیق و توسعه است. این محصول عمدتاً از فولاد آلیاژی 20CrMnTi ساخته شده است که توسط فرآیندهای متعددی مانند هوبینگ CNC، فرآوری کربوریزاسیون و سنگ زنی دقیق پردازش می شود و دقت پروفیل دندان به سطح ISO 6 می رسد و از مش بندی صاف، لرزش کم و نویز کم در طول فرآیند انتقال اطمینان می دهد. محصولات ما می توانند در انواع محیط های کاری مانند سرعت های متوسط ​​و زیاد، بارهای کم تا بارهای زیاد مورد استفاده قرار گیرند و به ویژه برای سناریوهای انتقال خطی در صنایعی مانند تجهیزات اتوماسیون، ماشین آلات بسته بندی، ماشین آلات CNC، تجهیزات نساجی و سیستم های انتقال مناسب هستند.

اگر به مشخصات مدل، اطلاعات قیمت یا نقشه های سه بعدی بیشتری نیاز دارید، لطفاً با تیم فنی ما تماس بگیرید. ما با توجه به نیاز شما مناسب ترین راه حل را ارائه خواهیم داد.

استفاده از چرخ دنده ها چیست؟

چرخ دنده های خار بخشی ضروری بسیاری از تجهیزات مکانیکی هستند. اغلب در مکان هایی که نیاز به انتقال نیرو از یک محور موازی به محور دیگر است، مانند تجهیزات حمل و نقل، ماشین آلات بسته بندی، ابزار کشاورزی، ماشین آلات الکتریکی و غیره در کارخانه ها استفاده می شود. به دلیل ساختار ساده، راندمان انتقال بالا و نگهداری راحت، به طور گسترده مورد استفاده قرار می گیرد.

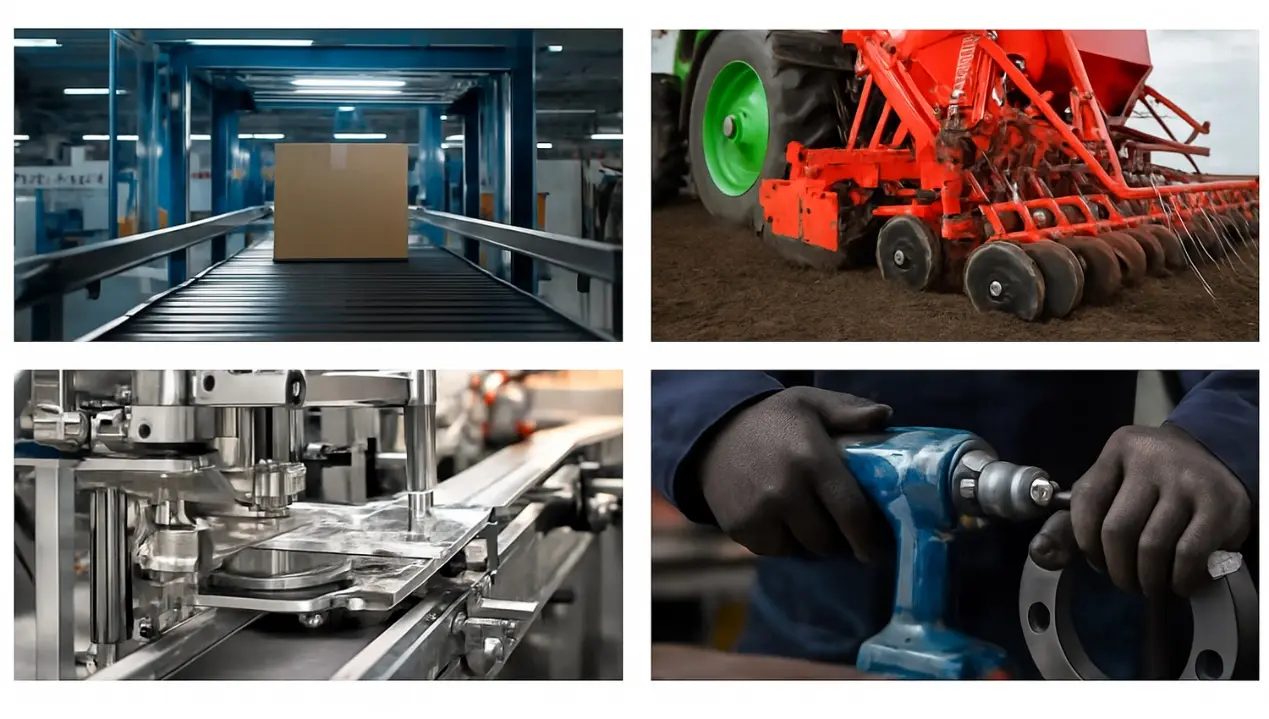

در کاربردهای عملی، مانند نوار نقاله در خط مونتاژ خودکار،چرخ دندهوظیفه چرخاندن غلتک را بر عهده دارد تا کالاها بتوانند به آرامی به جلو حرکت کنند. به عنوان مثال، در یک ماشین بذر کشاورزی، آنها در کنترل ریتم کاشت برای اطمینان از عملکرد یکنواخت شرکت می کنند. حتی در برخی از ابزارهای برقی رایج نیز می توان مشاهده کرد که نقش کلیدی در انتقال نیرو دارد.

چرخ دنده های خار ارائه شده توسط Raydafon می توانند اندازه، جنس و تعداد دندانه ها را با توجه به نیازهای خاص مانند فولاد کربنی، فولاد ضد زنگ یا مواد پلاستیکی و غیره تنظیم کنند تا با سناریوهای مختلف سازگار شوند. برخی از مشتریان گزارش داده اند که پس از تعویض قطعات اصلی با چرخ دنده های سفارشی ما، صدا بسیار کاهش یافته و سایش کندتر شده است. برای بسیاری از کاربران، دنده خار پیچیده ترین قسمت نیست، اما اگر به درستی استفاده شود می تواند کل تجهیزات را پایدارتر کند و هزینه را قابل کنترل تر کند.

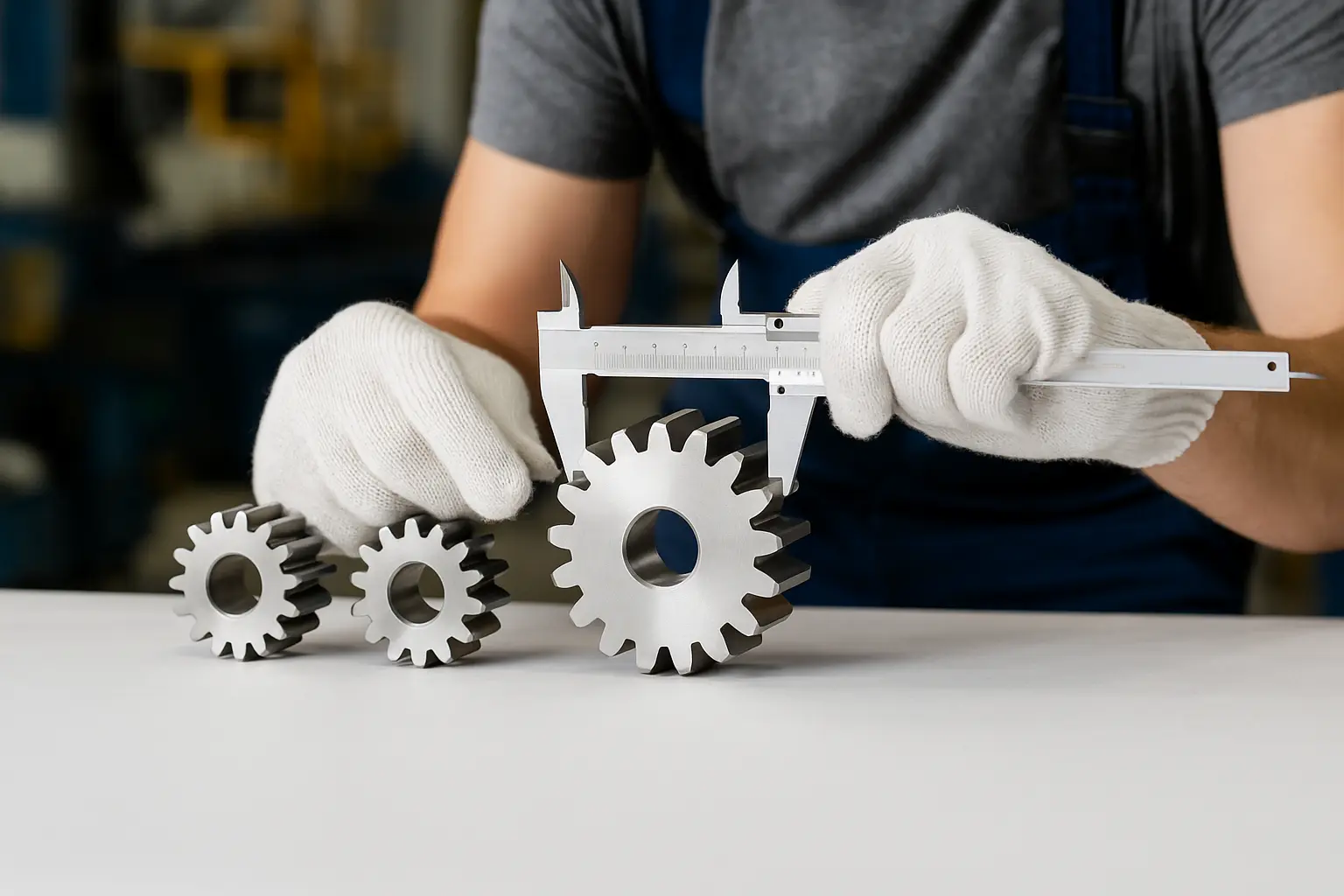

چگونه یک چرخ دنده را اندازه گیری کنیم

اندازه گیریچرخ دندهیک کار عملی و دقیق است. اگرچه این نوع دنده ظاهر ساده ای دارد، اما اگر به چند روش کلیدی تسلط نداشته باشید، به راحتی می توانید با مشکل در تناسب یا گیربکس ضعیف مواجه شوید.

معمولاً اولین چیزی که باید تعیین کنید تعداد دندان ها است که شهودی تر است. فقط دندان ها را یکی یکی بشمار. سپس ماژول می آید که ابعادی نیست که بتوان مستقیماً اندازه گیری کرد. رایج ترین روش این است که ابتدا قطر بیرونی چرخ دنده را با کولیس اندازه گیری کنید و سپس ماژول را بر اساس تعداد دندانه ها تخمین بزنید. به عنوان مثال، اگر قطر بیرونی یک چرخ دنده 20 دندانه حدود 42 میلی متر باشد، ماژول حدود 2 است.

بعد عرض دندان است که می توان مستقیماً با کولیس ورنیه اندازه گیری کرد. این اندازه به ظرفیت باربری چرخ دنده مربوط می شود. اگر خیلی باریک باشد ممکن است به اندازه کافی پایدار نباشد و اگر خیلی پهن باشد باعث هدر رفتن مواد می شود. ارتفاع دندان معمولا به ارتفاع بالای دندان و ارتفاع ریشه دندان تقسیم می شود. برای سادگی، می‌توانید کل ارتفاع دندان را نیز بررسی کنید. استفاده از پروژکتور یا دنده سنج دقیق تر خواهد بود.

یکی دیگر از مواردی که به راحتی نادیده گرفته می شود، ضخامت دندان است که با میکرومتر یا ضخامت سنج مخصوص دندان قابل اندازه گیری است. این داده ها تعیین می کند که آیا چرخ دنده می تواند به راحتی مشبک شود. علاوه بر این، در صورت نیاز به دقت بالاتر، زاویه پروفیل دندان و زاویه فشار باید در نظر گرفته شود. اکثر استانداردها 20 درجه هستند، اما اگر قرار باشد قطعات قدیمی جایگزین شوند، برخی 14.5 درجه هستند. در این زمان، برای قضاوت نمی توانید فقط به چشم غیر مسلح تکیه کنید، بلکه باید از تجهیزات اندازه گیری حرفه ای مانند تصویرگرها یا ابزارهای اندازه گیری سه مختصات استفاده کنید.

در کار واقعی، ما در Raydafon اغلب نمونه‌هایی را دریافت می‌کنیم که توسط مشتریان ارسال می‌شوند، که برخی از آنها چرخ دنده‌های قدیمی حذف شده از تجهیزات و برخی پروژه‌های جدید با نقشه‌های ناقص هستند. ما معمولاً به مشتریان کمک می کنیم ابتدا یک نظرسنجی در اندازه کامل انجام دهند و سپس پیشنهادات طراحی پشتیبانی ارائه می دهند. اگر با شرایطی مواجه شدید که دنده را نمی توان به طور دقیق اندازه گیری کرد و نمی دانید چگونه انتخاب کنید، می توانید با ما تماس بگیرید تا با هم چیزها را بفهمیم.

چرا محصولات Raydafon's Spur Gear را انتخاب کنید؟

هنگام انتخاب یک جزء اساسی و کلیدی مانند چرخ دنده، بسیاری از مشتریان در مورد پایداری، دوام و اینکه آیا می توان آنها را برای مدت طولانی بدون مشکل روی تجهیزات خود استفاده کرد، نگران هستند. Raydafon سال هاست که چرخ دنده های خاردار می سازد. ما تبلیغات فانتزی انجام نمی دهیم، بلکه فقط روی یک چیز تمرکز می کنیم: محکم کردن چرخ دنده ها. چرخ دنده های ما همه در کارخانه های فرآوری خودمان تولید می شوند. پردازش سطح دندان تمیز است، شکل دندان استاندارد است و مش بندی صاف است. چه روی یک خط نقاله با سرعت پایین باشد یا یک موتور با سرعت بالا، می تواند به طور پایدار کار کند.

موادی که ما استفاده می کنیم همه انتخاب شده اند، مانند فولاد کربوریزه شده 20CrMnTi یا فولاد کوئنچ شده و تمپر شده. پس از عملیات حرارتی، استحکام بالایی دارد، پوشیدن آن آسان نیست و به راحتی تغییر شکل نمی دهد. این چرخ دنده ها بیشتر در ماشین آلات بسته بندی، ماشین آلات کشاورزی و تجهیزات اتوماسیون کاربرد دارند. رایج ترین نقطه نظرات مشتریان این است که "نصب آن بدون نگرانی است." بسیاری از مشتریان قدیمی به خرید مجدد ادامه می دهند زیرا چندین سال بدون هیچ مشکلی از آن استفاده کرده اند.

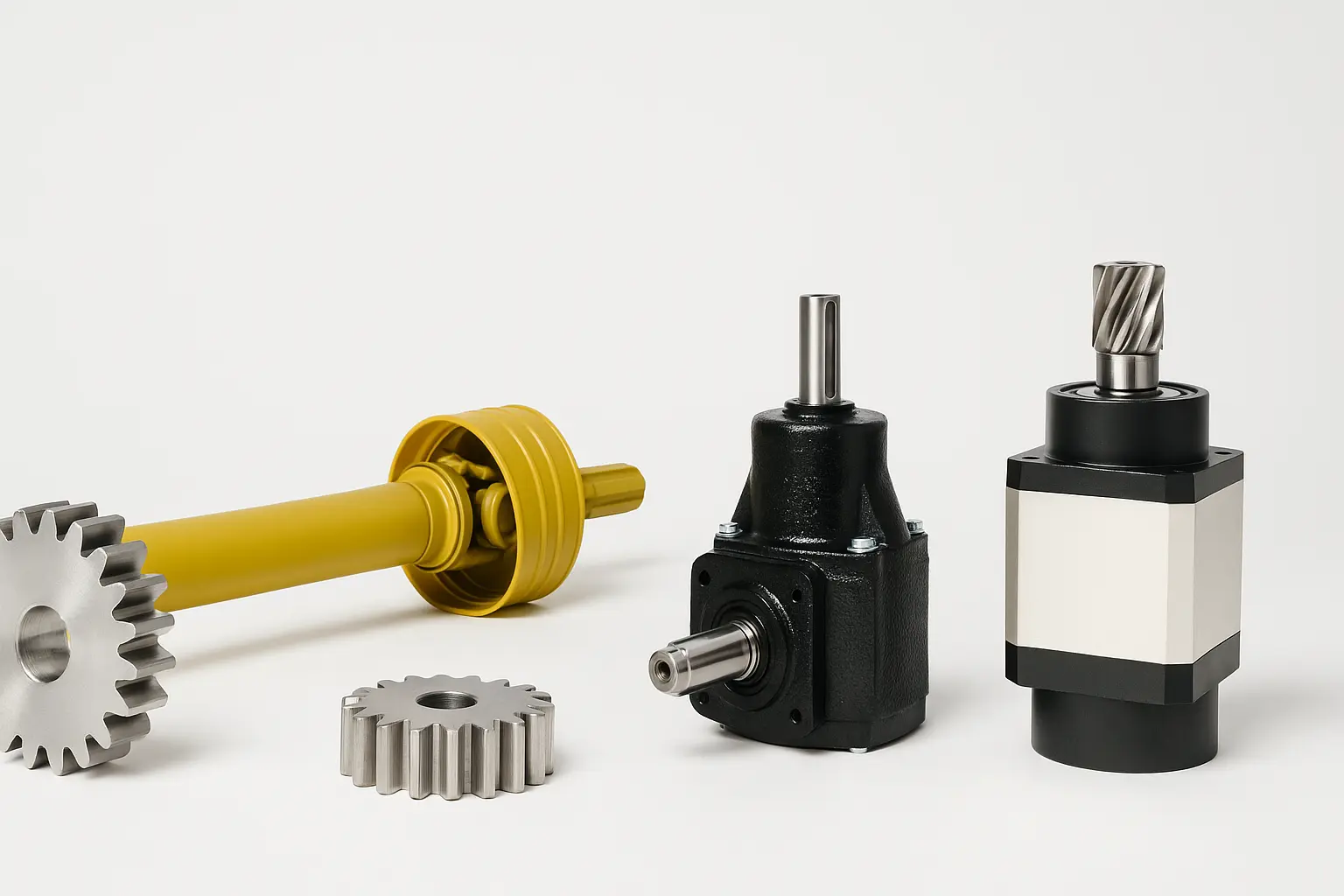

ما علاوه بر چرخ دنده، گیربکس کشاورزی، گیربکس سیاره ای و شفت PTO را نیز می سازیم. بسیاری از مشتریان کل سیستم انتقال را به ما می دهند. اول اینکه تطبیق خوب است و دوم اینکه اگر مشکلی وجود داشت می توانیم با یک کارخانه وصل شویم که راحت است.

به طور خلاصه، اگر به دنبال دسته ای از چرخ دنده های بادوام، بسیار سازگار و پایدار هستید، Raydafon یک انتخاب مطمئن است. ما بر "فناوری بالا" تاکید نمی کنیم، اما محصولات واقعی را می سازیم که می توانند برای مدت طولانی پیاده سازی، بارگیری و استفاده شوند. برای دریافت نمونه ها یا جزئیات پارامتر با ما تماس بگیرید.
