محصولات

چرخ دنده اریب

به عنوان یک تولید کننده و کارخانه حرفه ای در چین،Raydafonاولین انتخاب شما برای خرید دنده مخروطی با کیفیت بالا است! ما با تکیه بر خوشه صنعتی محلی بالغ، دقت و ثبات محصول را تضمین می کنیم و در عین حال قیمت ها را در محدوده معقول نگه می داریم و محصولات را به مشتریان جهانی ارائه می دهیم. چه تطبیق در مقیاس بزرگ باشد و چه سفارشی سازی غیر استاندارد، ما می توانیم خدماتی را در صورت تقاضا ارائه دهیم، از تحویل پایدار و کیفیت قابل کنترل اطمینان حاصل کنیم، و یک تامین کننده چرخ دنده های مخروطی هستیم که شایسته همکاری طولانی مدت است.


Raydafon سالهاست که بر تولید چرخ دنده های مخروطی تمرکز کرده است. برای تولید از تکنولوژی فرز CNC استفاده می کند. دقت سطح دندان می تواند به سطح ISO 6 برسد. برای انواع موقعیت‌های انتقال با زاویه راست 90 درجه، مانند دوک‌های ماشین ابزار، دیفرانسیل‌های خودرو، سیستم‌های فرمان ماشین‌آلات مهندسی، تجهیزات بسته‌بندی و ماشین‌های برق کشاورزی مناسب است. هر جفت چرخ دنده مخروطی به طور کامل در کارخانه خودمان پردازش می شود، از برش فولاد کربوریزه کننده 20CrMnTi، سوراخ کردن چرخ دنده، عملیات حرارتی تا سنگ زنی دنده دقیق و بازرسی کیفیت. ما به شدت استانداردهای سیستم کیفیت ISO 9001:2015 را اجرا می کنیم و از مرکز اندازه گیری چرخ دنده برای شناسایی پارامترهای کلیدی مانند خطای تجمعی گام و خطای شکل دندان استفاده می کنیم تا اطمینان حاصل کنیم که فاصله مشبک به طور پایدار در 0.05 میلی متر کنترل می شود.


از نظر ساختار، Raydafon دو راه حل طراحی ارائه می دهد: دندانه های با ارتفاع مساوی و دندانه های انقباضی: دندانه های ارتفاع مساوی برای انتقال با سرعت بالا و عملکرد پایدار مناسب هستند. دندان‌های انقباضی برای موقعیت‌های پر بار با ظرفیت بار بیش از 3000 نیوتن متر مناسب‌تر هستند. سطح دندان با روکش کروم سخت درمان می شود و سختی سطح به HRC58-62 می رسد که مقاومت در برابر سایش را تا حد زیادی بهبود می بخشد و با شرایط کاری پیچیده مانند گرد و غبار، گل و روغن سازگار می شود. برخی از مدل‌ها از طراحی دندان‌های مارپیچی استفاده می‌کنند که می‌تواند به طور موثر صدای عملیاتی را به کمتر از 75dB کاهش دهد، مخصوصاً برای صنایعی مانند تجهیزات پزشکی و تجهیزات بسته‌بندی مواد غذایی با الزامات شدید سر و صدا مناسب است.


چه چرخ دنده مستقیم باشد، چه چرخ دنده مارپیچ یاچرخ دنده اریب، Raydafon می تواند پشتیبانی فنی کامل از انتخاب طراحی، بهینه سازی پارامتر تا پیشنهادات مونتاژ را ارائه دهد. لطفاً برای دریافت اطلاعات انتخاب، لیست های نقل قول یا مدل های نمونه ماژول های مختلف با ما تماس بگیرید. ما در عرض 24 ساعت راه حل های فنی و گزارش تست را در اختیار شما قرار خواهیم داد.

تفاوت Mitre Gear و Bevel Gear چیست؟

در انتخاب دنده، Mitre Gear (دنده مخروطی با سرعت ثابت) و Bevel Gear (دنده مخروطی) اغلب توسط مشتریان مقایسه می شوند. آنها از نظر ظاهری مشابه هستند و هر دو برای دستیابی به انتقال نیرو بین دو شفت متقاطع استفاده می شوند، اما تفاوت های آشکاری در سناریوهای استفاده واقعی و عملکرد وجود دارد.


در میان آنها، بزرگترین ویژگی Mitre Gear این است که نسبت انتقال بر روی 1:1 ثابت است، به این معنی که فقط در سیستم هایی می توان از آن استفاده کرد که نیاز به چرخش سرعت ثابت دارند. عمدتاً برای تجهیزاتی استفاده می شود که نیاز به هماهنگ سازی دقیق دارند، مانند سکوهای تشخیص، سازه های چرخان نوری یا برخی تجهیزات مکانیکی کوچک. جفت شدن این نوع دنده ساده و پردازش آسان است. به ویژه در سیستم هایی که جهت چرخش تغییر می کند اما سرعت بدون تغییر باقی می ماند محبوب است.


مزیت Bevel Gear این است که نسبت انتقال قابل تنظیم است. چه نسبت‌های 2:1، 3:1 یا سایر نسبت‌های سفارشی‌شده باشد، می‌توان آن را طراحی کرد که برای شرایط کاری که نیاز به کاهش سرعت یا شتاب دارند، مانند محورها، مکانیسم‌های بالابر، جعبه‌های توزیع برق صنعتی و غیره بسیار مناسب است. ظرفیت بار و سایر الزامات


از نظر ساختار، هر دو سازه دنده اریب هستند، اما Mitre Gear بیشتر به دقت زاویه و تقارن دندانه توجه می کند، در حالی که Bevel Gear به استحکام مش بندی و ظرفیت حمل نیرو توجه بیشتری دارد. بنابراین، هنگام انتخاب، توصیه می شود اولویت را به نیازهای انتقال تجهیزات، تغییر سرعت یا فقط تغییر جهت داده و سپس تصمیم بگیرید که کدام یک مناسب تر است.


Raydafon انواع مدل‌های Mitre Gear و Bevel Gear را با سطح دقت تا DIN 6 ارائه می‌کند و از سفارشی‌سازی موادی مانند فولاد آلیاژی و فولاد ضد زنگ برای رفع نیازهای پشتیبانی از اتوماسیون صنعتی، روبات‌ها، ماشین‌آلات کشاورزی و سایر زمینه‌ها پشتیبانی می‌کند. اگر مطمئن نیستید که کدام یک مناسب تر است، می توانید با تکنسین های ما تماس بگیرید تا پیشنهادات ارزیابی و انتخاب برنامه را به شما ارائه دهند.

Bevel Gear معمولا در کجا استفاده می شود؟

چرخ دنده اریب عمدتاً در مکان هایی که دو محور قطع می شوند و جهت چرخش نیاز به تغییر دارد استفاده می شود. معمولی ترین مورد، موقعیت انتقال با زاویه 90 درجه است، مانند ساختار قدرت L شکل که در بسیاری از دستگاه ها دیده می شود، و تبدیل توان بین آنها توسط چرخ دنده های مخروطی تکمیل می شود.


در دیفرانسیل خودرو، دنده مخروطی یک قطعه ضروری است که به چرخ‌های چپ و راست اجازه می‌دهد در هنگام چرخش بدون تداخل با یکدیگر آزادانه بچرخند. بسیاری از مشتریان همچنین هنگام طراحی کاهنده یا ساختارهای فرمان زاویه، دنده های مخروطی را انتخاب می کنند زیرا دارای انتقال پایدار است و فضای کمتری را اشغال می کند. اگر تجهیزات به خودی خود محدودیت هایی در حجم دارند، اما نیاز به دستیابی به خروجی گوشه دارند، این دنده به ویژه مناسب است.

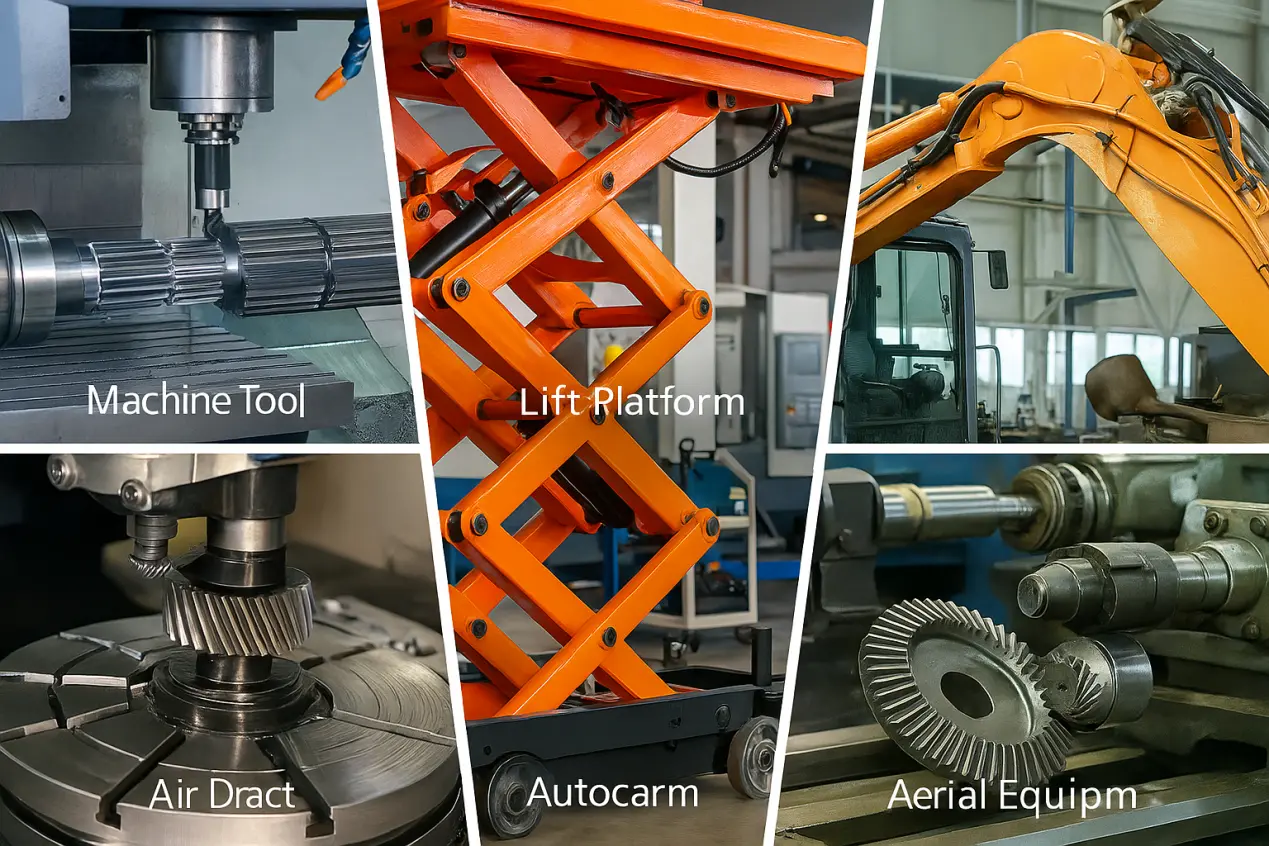

کاربردهای رایج صنعتی نیز عبارتند از: ماشین آلات کوچک، تجهیزات بسته بندی، سکوهای بالابر، ماشین آلات اختلاط، وسایل نقلیه کشاورزی و تجهیزات ساختمانی. در این تجهیزات نمی توان تمام توان را در یک خط مستقیم تولید کرد و چرخ دنده مخروطی نقش "پیچاندن یک گوشه و ادامه انتقال" را ایفا می کند.

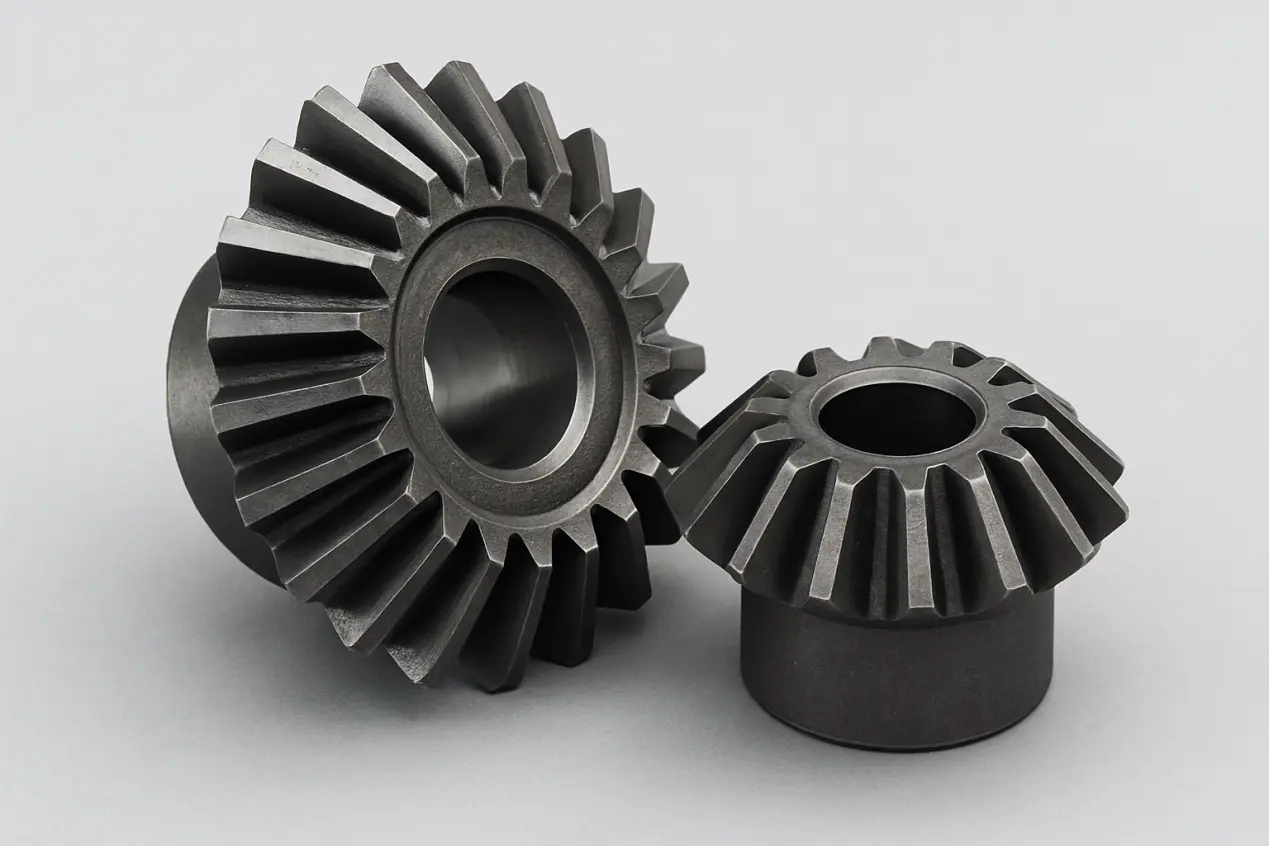

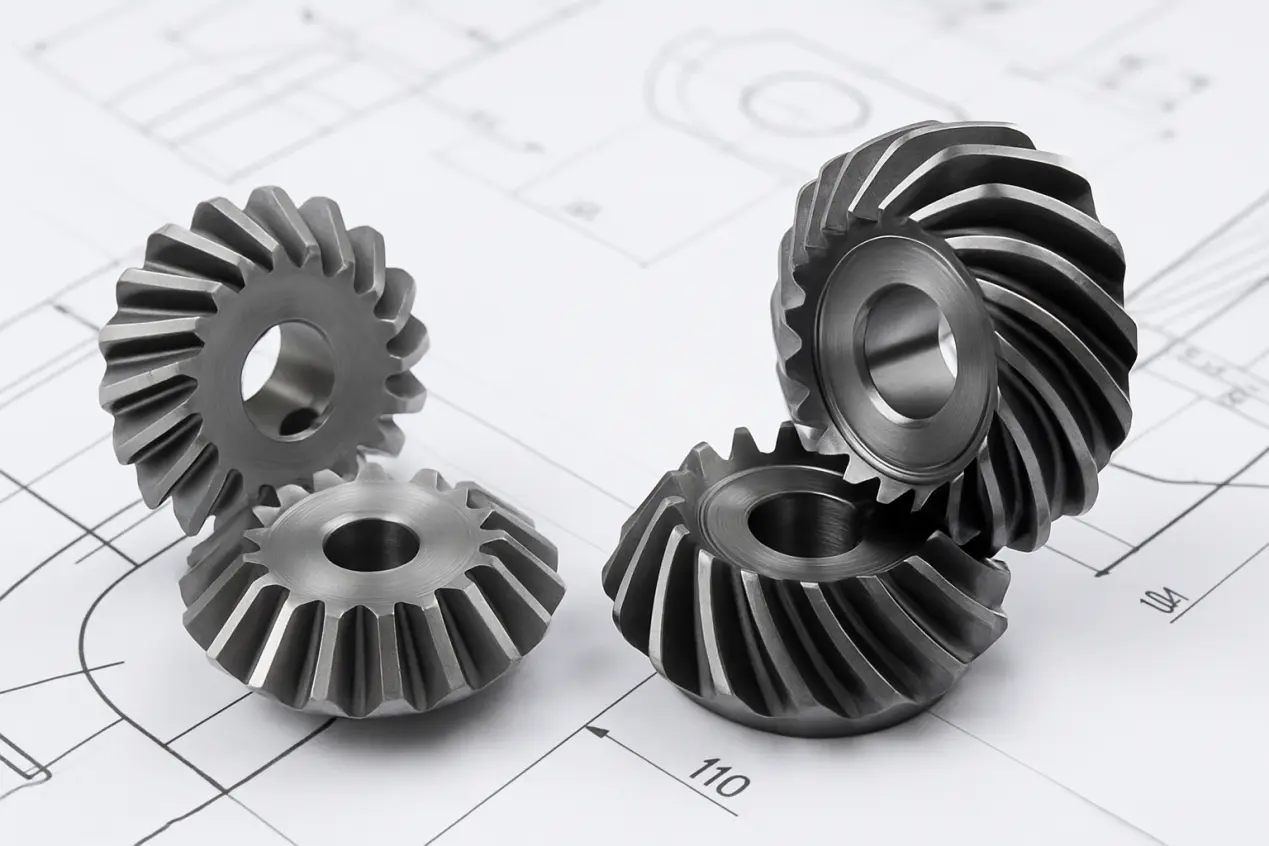

انواع مختلفی از چرخ دنده های مخروطی برای بارها و سرعت های مختلف استفاده می شود: چرخ دنده های مخروطی مستقیم ساده و مناسب برای سیستم های کم سرعت هستند.چرخ دنده های اریب مارپیچیساکت تر و روان تر هستند و برای تجهیزات کار مداوم مناسب هستند. Raydafon هر دو نوع چرخ دنده مخروطی را ارائه می دهد و دقت و مواد را می توان با توجه به شرایط کاری خاص انتخاب کرد.


هر جا که انتقال نیرو بین دو محور متقاطع وجود داشته باشد، به خصوص در شرایطی که زاویه محدود است، چرخ دنده های مخروطی یک گزینه مکانیکی قابل اعتماد و بادوام هستند. شما می توانید ساختار تجهیزات خود را به ما بگویید و ما به شما کمک می کنیم تا مناسب ترین مشخصات را مطابقت دهید.



View as

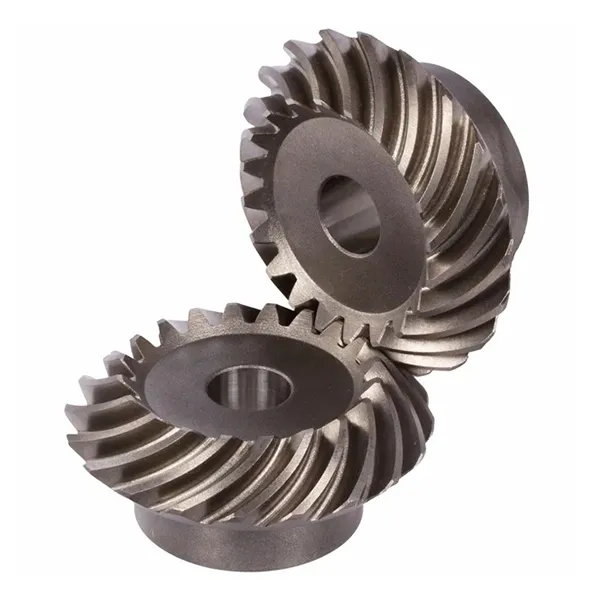

چرخ دنده مارپیچی

چرخ دنده مارپیچی

Raydafon در کارخانه خود در نینگبو، چین، چرخ دنده های اریب مارپیچی را برای درایوهای زاویه راست تولید می کند. خط دندان منحنی دو یا چند دندان را در هر لحظه در تماس نگه می‌دارد، بنابراین درایو نرم‌تر و بی‌صداتر از یک جفت مخروطی مستقیم با همان اندازه کار می‌کند و گشتاور بیشتری را برای ابعاد خود حمل می‌کند. ماژول های استاندارد از M3 تا M12 با درجه های دقیق DIN6 تا DIN9 اجرا می شوند که با ISO، DIN، ANSI، JIS یا BS تولید می شوند. مواد شامل فولاد آلیاژی، C45، فولاد ضد زنگ، برنج، مس، آلومینیوم و POM، با عملیات سطحی از روی و نیکل آبکاری تا اکسید سیاه، Geomet و Dacromet. پینیون را می توان با حداقل پنج دندان برش داد، که امکان کاهش نسبت بزرگ را در یک مرحله با زاویه راست فراهم می کند، و کناره های دندان را می توان پس از عملیات حرارتی برای درجه های دقیق تر آسیاب کرد. چرخ دنده ها به صورت جفت منطبق با الگوی تماس قبل از ارسال بررسی می شود. نقاشی یا نمونه خود را برای نقل قول ظرف 24 ساعت ارسال کنید.
چرخ دنده های مخروطی پلاستیکی

چرخ دنده های مخروطی پلاستیکی

Raydafon چرخ‌دنده‌های مخروطی پلاستیکی را در نینگبو، چین تولید می‌کند که در POM و نایلون برای درایوهای زاویه راست قالب‌گیری می‌شوند. نسبت های استاندارد عبارتند از 1:1، 2:1، 3:1، 4:1 و 5:1. ماژول های زمین M0.25 تا M1. تعداد دندان ها از 10 تا 60. قطر سوراخ 3.0 تا 10.0 میلی متر؛ قطر خارجی 8.7 تا 60.4 میلی متر؛ دمای کارکرد 40- تا 80+ درجه سانتی گراد شماره قطعه شامل GB05M016، GB1M016، GB1M016BS، GB1M215030، GB1M215030BS، GB1M315045، GB1M315045BS، GB1M410040، GB1M410040، GB1M410040، GB1M410040، GB1M410040. GB1M512060BS، GB1M512* و GB1M512BS*. پسوند BS یک درج و پیچ برنجی را نشان می دهد. مهم: GB1M512* و GB1M512BS* فقط با چرخ دنده مخروطی 60 دندانه مطابقت دارند و با سایر چرخ دنده ها سازگار نیستند. هندسه دندانه‌ای قالب‌گیری شده، توری ساکت و محکم می‌دهد. پلیمر خود روان کننده و مقاوم در برابر مواد شیمیایی است. ماژول سفارشی، تعداد دندان، سوراخ، توپی و درجه مواد موجود برای طراحی. نقل قول ظرف 24 ساعت
به عنوان یک تولید کننده و تامین کننده قابل اعتماد چرخ دنده اریب در چین، محصولات ما دارای گواهینامه CE هستند. در صورت تمایل به خرید محصولات با کیفیت با ما تماس بگیرید.
