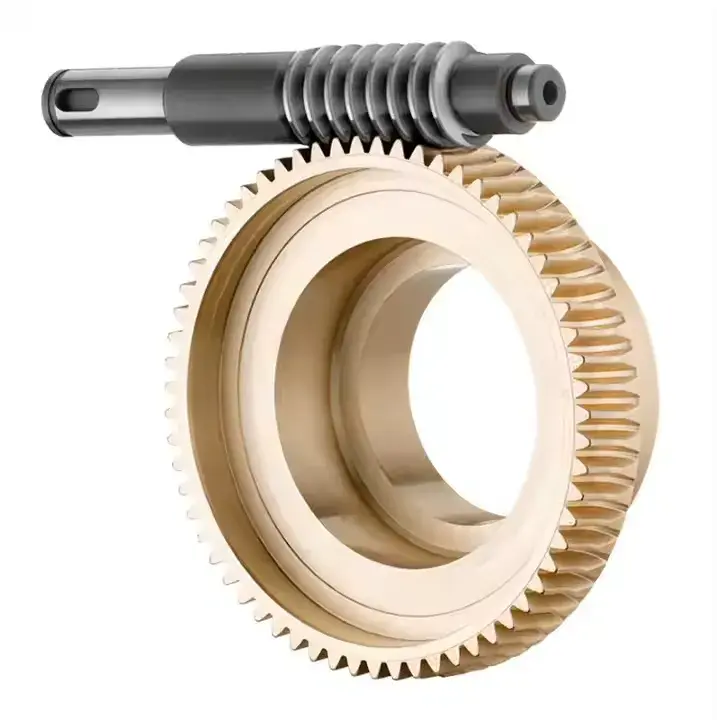

چرخ کرم برنجی

Raydafon یک سازنده OEM مستقر در چین و تامین کننده چرخ های کرم برنجی برای درایوهای چرخ دنده در ماشین آلات مهندسی، تجهیزات متالورژی، دستگاه های پزشکی، کشتی سازی و انبارداری خودکار است. تولید استاندارد از برنز قلع ZCuSn10Pb1، سختی HB≥80، مقاومت در برابر سایش حدود 30٪ بیشتر از برنج معمولی استفاده می کند. چرخ دنده از طریق پنج مرحله دقیق پردازش می‌شود - ریخته‌گری، چرخش خشن، چرخش ریز، سنگ‌زنی و آسیاب کردن - رسیدن به زبری سطح دندان Ra≤1.6μm و خطای مش‌بندی زیر 0.05 میلی‌متر با کرم تطبیق. راندمان انتقال حدود 15 درصد بالاتر از استاندارد ملی است و عملکرد خود روانکاری وابستگی به روغن را کاهش می دهد. آزمایش عملیات مداوم 5000 ساعته میزان سایش کمتر از 0.01 میلی متر در هر 100 ساعت را نشان می دهد. نمونه استاندارد: ماژول 0.5، 20 دندان، قطر دندان 11.2 میلی متر، ارتفاع 12 میلی متر، قطر بیرونی 11 میلی متر، سوراخ 4 میلی متر، وزن 16 گرم. ماژول سفارشی، شماره دندان، قطر بیرونی از 50 میلی متر تا 300 میلی متر و درجه مواد پشتیبانی می شود. تحویل برای سفارشات استاندارد حدود 15 روز است. نقشه، درجه مواد، مقدار و پورت مقصد را برای یک نقل قول سریع ارسال کنید.
تولید کننده چرخ کرم برنجی OEM چین

تولید کننده چرخ کرم برنجی برای درایوهای چرخ دنده در تجهیزات مهندسی، پزشکی و کشتی سازی

Raydafon یک تولید کننده مستقیم کارخانه و تامین کننده چرخ های کرم برنجی مستقر در چین است. این چرخ کرم برنجی از برنز قلع ZCuSn10Pb1 با سختی HB≥80 و مقاومت در برابر سایش حدود 30 درصد بیشتر از برنج معمولی استفاده می کند. از طریق پنج مرحله دقیق پردازش می‌شود - ریخته‌گری، چرخش خشن، چرخش ریز، سنگ‌زنی و آسیاب کردن - رسیدن به زبری سطح دندان Ra≤1.6μm و خطای مش‌بندی زیر 0.05 میلی‌متر با کرم تطبیق. راندمان انتقال حدود 15 درصد بالاتر از استاندارد ملی است و یک آزمایش عملکرد مداوم 5000 ساعته نرخ سایش کمتر از 0.01 میلی متر در هر 100 ساعت را نشان می دهد. کاربردها شامل چرخاندن بیل مکانیکی، بالابر لیفتراک، انتقال غلتکی آسیاب نورد، قاب های چرخان اسکنر سی تی، تنظیم صندلی دندانپزشکی، لوفینگ جرثقیل عرشه و استکرهای انبار خودکار است. ماژول سفارشی، شماره دندانه و قطر بیرونی از 50 میلی متر تا 300 میلی متر پشتیبانی می شود. برای درخواست قیمت، نقشه، درجه مواد، مقدار و پورت مقصد را ارسال کنید.

HB≥80سختی
Ra≤1.6μmسطح دندان
<0.05 میلی مترخطای مش بندی
+15%کارایی در مقابل استاندارد ملی
15 روزتحویل استاندارد

مزایای مواد، دقت و خود روانکاری

Raydafon این چرخ کرم برنجی را با استفاده از برنز قلع ZCuSn10Pb1 تولید می کند. در مقایسه با برنج معمولی، این آلیاژ سختی بالاتر، مقاومت در برابر سایش بهتر و عملکرد پایدارتر تحت بار مداوم را ارائه می دهد. فرآیند تولید پنج مرحله ای، هم هندسه و هم پوشش سطحی دندان را کنترل می کند، که برای مش بندی صاف با شفت کرم مهم است.

مرحله 1 - ریخته گری

برنز قلع ZCuSn10Pb1 با ساختار دانه ای کنترل شده برای سختی پایدار به قسمت های خالی ریخته می شود.

مرحله 2 - چرخش خشن و ریز

قبل از برش دنده، قطر بیرونی، سوراخ، پله و وجه ها به تلورانس تبدیل می شوند.

مرحله 3 - هابینگ

پروفیل دندان مارپیچی برش داده می شود تا با شفت کرم مطابقت داشته باشد و شماره دندان و ماژول در هر نقشه کنترل می شود.

مرحله 4 - آسیاب کردن

سطح دندان تا Ra≤1.6μm آسیاب می شود و خطای مش بندی با کرم زیر 0.05 میلی متر نگه داشته می شود.

مرحله 5 - بازرسی و بسته بندی

سختی، ابعاد و مش بندی بررسی می شود. روغن ضد زنگ و پوشش محافظ قبل از بسته بندی اعمال می شود.

برای خریدارانی که قطعات مربوط به دنده و گیربکس را تامین می کنند، کامل را بررسی کنیددنده دقیقدسته،چرخ دنده کرم و شفت کرمصفحه، وچرخ دنده کرم دوبلکسصفحه

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

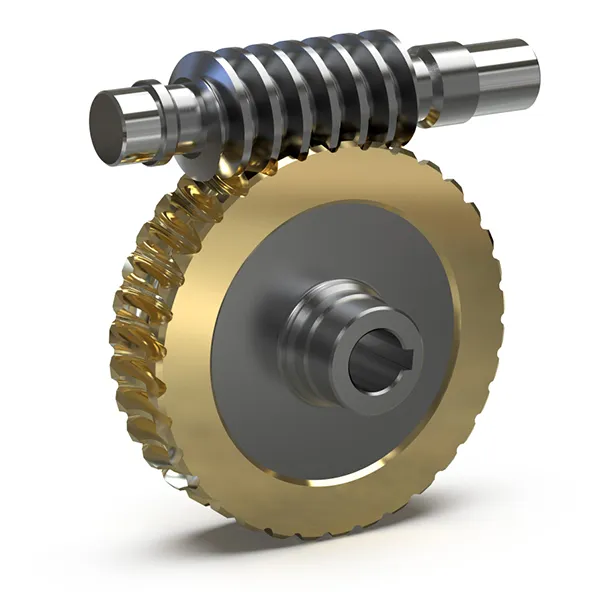

چرخ کرم برنجی تولید شده از قلع برنز ZCuSn10Pb1

مشخصات و ابعاد استاندارد

جداول زیر مشخصات نمونه استاندارد، اندازه چرخ حلزونی و اندازه شفت چرخ دنده حلزونی را فهرست می کند. ماژول سفارشی، شماره دندانه، قطر خارجی از 50 میلی متر تا 300 میلی متر، سوراخ و درجه مواد برای پروژه های OEM پشتیبانی می شود.

مشخصات استاندارد

مورد ارزش
مواد برنج (ZCuSn10Pb1 قلع برنز)
رنگ زرد
ماژول 0.5
وزن 16 گرم

اندازه چرخ کرم

مورد ارزش
دندان ها 20
قطر دندان ها 11.2 میلی متر
ارتفاع 12 میلی متر / 0.47 اینچ
قطر بیرونی 11 میلی متر / 0.43 اینچ
قطر سوراخ 4 میلی متر / 0.16 اینچ
اندازه مرحله 9 × 7 میلی متر / 0.35 × 0.27 اینچ (قطر × H)
اندازه کلی 12 × 11 × 4 میلی متر / 0.47 × 0.39 × 0.12 اینچ (H × OD × ID)

اندازه شفت چرخ دنده کرم

مورد ارزش
ارتفاع 20 میلی متر / 0.79 اینچ
قطر بیرونی 9.8 میلی متر / 0.39 اینچ
قطر داخلی 3.17 میلی متر / 0.12 اینچ
اندازه 20 × 9.8 × 3.17 میلی متر / 0.79 × 0.39 × 0.12 اینچ (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
مرجع بعدی برای چرخ کرم برنجی استاندارد

کاربرد در ماشین آلات مهندسی، تجهیزات پزشکی و کشتی سازی

ماشین آلات مهندسی

مکانیسم‌های چرخشی بیل مکانیکی برای کنترل گشتاور بارهای سنگین به آن متکی هستند و صفحه گردان را در شرایط گل‌آلود شروع و متوقف می‌کنند. سیستم های لیفتراک برای بلند کردن دقیق بارهای 3 تنی بدون تکان از آن استفاده می کنند.

تجهیزات متالورژی

انتقال غلتکی آسیاب نورد عملکرد پایدار را در دمای 250 درجه سانتیگراد حفظ می کند و از ضخامت صفحه فولادی یکنواخت پشتیبانی می کند. دستگاه های کج کننده دهانه فولادی از خواص خود روانکاری آن برای جلوگیری از آلودگی روغن فولاد مذاب استفاده می کنند.

تجهیزات پزشکی

فریم های چرخان اسکنر سی تی با این چرخ کرم برنجی کمتر از 45 دسی بل کار می کنند که از تصویربرداری واضح پشتیبانی می کند. تنظیمات صندلی درمان دندان به بلند کردن و پایین آوردن دقت 0.5 میلی متری منجر می شود.

کشتی سازی

مکانیسم‌های لوفینگ جرثقیل عرشه در برابر خوردگی اسپری نمک مقاومت می‌کنند و پس از 500 ساعت آزمایش اسپری نمک همچنان نمی‌لغزند. سیستم های فرمان کشتی کنترل دقیق جهت را در باد و امواج حفظ می کنند.

انبارداری خودکار

سیستم های بالابر استاکر 20 حرکت در دقیقه را با خطای موقعیت یابی بیش از 1 میلی متر انجام می دهند. دستگاه‌های فرمان خط مرتب‌سازی، تغییرات جهت را با سرعت بالا بدون گیر کردن بسته‌ها کنترل می‌کنند.

نساجی و بسته بندی

تجهیزات نساجی و بسته بندی از انتقال پایدار نیرو، خود روانکاری و کاهش مصرف انرژی در طول شیفت های مداوم طولانی مدت بهره می برند.

برای اجزای انتقال مرتبط، بررسی کنیدچرخ دنده پیچدسته وچرخ دنده اریبصفحه

شواهد کیفیت، تست و پشتیبانی صادرات

سوابق مواد و سختی

ZCuSn10Pb1 درجه برنز قلع، سختی HB≥80 و عملیات حرارتی یا ریخته‌گری را می‌توان با محموله‌های عمده ارائه کرد.

مشخصات دندان و بازرسی ابعاد

ماژول، شماره دندان، قطر دندان، قطر خارجی، سوراخ و ابعاد پله در برابر نقشه یا نمونه سفارش داده شده بررسی می شود.

بررسی مش بندی و نویز

هر دسته برای خطای مش بندی زیر 0.05 میلی متر با کرم تطبیق، چرخش صاف و نویز پایین بررسی می شود.

بسته بندی صادراتی

چرخ دنده ها با روغن ضد زنگ و پوشش محافظ بسته بندی شده اند. سفارشات انبوه را می توان برای حمل و نقل دریایی، حمل و نقل هوایی یا تحویل اکسپرس پالت و بسته بندی کرد.

فرآیند سفارش OEM سفارشی

مرحله 01 جزئیات برنامه را ارسال کنید

ماژول، شماره دندان، قطر بیرونی، سوراخ، اندازه پله، درجه مواد، مقدار و پورت مقصد را ارائه دهید.

مرحله 02 بررسی نقشه یا نمونه

Raydafon نقشه OEM یا نمونه فیزیکی را بررسی می کند و مشخصات و انتخاب مواد را تایید می کند.

مرحله 03 نمونه و تایید

برای پروژه های سفارشی، Raydafon نمونه ای را برای تایید خریدار قبل از تولید انبوه تولید می کند.

مرحله 04 تولید و نقل قول

پس از تایید، Raydafon نقل قول FOB Ningbo، برنامه تولید و جزئیات بسته بندی را ارائه می دهد.

سوالات متداول

چرخ کرم برنجی چیست؟

چرخ کرم برنجی قسمت چرخی یک چرخ دنده حلزونی است که برای انتقال حرکت و گشتاور در زاویه شفت 90 درجه با یک شفت حلزونی مشبک شده است. آلیاژهای برنج و برنز به این دلیل استفاده می شوند که اصطکاک کم، مقاومت در برابر سایش خوب و خاصیت روانکاری خود را هنگام جفت شدن با کرم فولادی سخت شده ارائه می دهند.

Raydafon از چه موادی استفاده می کند؟

تولید استاندارد Raydafon از برنز قلع ZCuSn10Pb1 با سختی HB≥80 و مقاومت در برابر سایش حدود 30 درصد بیشتر از برنج معمولی استفاده می کند. سایر گریدهای برنز یا برنج را می توان در صورت درخواست بسته به بار، سرعت و محیط استفاده کرد.

چه دقت و کارایی را می توان به دست آورد؟

چرخ دنده از طریق پنج مرحله دقیق پردازش می‌شود - ریخته‌گری، چرخش خشن، چرخش ریز، سنگ‌زنی و آسیاب کردن - رسیدن به زبری سطح دندان Ra≤1.6μm و خطای مش‌بندی زیر 0.05 میلی‌متر با کرم تطبیق. راندمان انتقال حدود 15 درصد بالاتر از استاندارد ملی است و یک آزمایش عملکرد مداوم 5000 ساعته نرخ سایش کمتر از 0.01 میلی متر در هر 100 ساعت را نشان می دهد.

اندازه نمونه استاندارد چقدر است؟

نمونه استاندارد: ماژول 0.5، 20 دندان، قطر دندان 11.2 میلی متر، ارتفاع 12 میلی متر، قطر بیرونی 11 میلی متر، سوراخ 4 میلی متر، وزن 16 گرم. شفت چرخ دنده حلزونی منطبق: ارتفاع 20 میلی متر، قطر بیرونی 9.8 میلی متر، قطر داخلی 3.17 میلی متر. ماژول سفارشی، شماره دندان، قطر خارجی 50-300 میلی متر و سوراخ پشتیبانی می شود.

برنامه های اصلی چیست؟

کاربردها عبارتند از مکانیزم چرخاندن بیل مکانیکی، سیستم های بالابر لیفتراک، انتقال غلتکی آسیاب نورد، دستگاه های کج کننده دهانه فولادی، قاب های چرخان اسکنر سی تی، تنظیم صندلی دندانپزشکی، لوفینگ جرثقیل عرشه، سیستم های فرمان کشتی، استکرهای انبار خودکار و دستگاه های هدایت خط مرتب سازی.

چه اطلاعاتی برای نقل قول مورد نیاز است؟

جزئیات نقشه یا نمونه، ماژول، شماره دندان، قطر بیرونی، سوراخ، درجه مواد، مقدار و پورت مقصد را ارسال کنید. Raydafon با یک نقل قول FOB Ningbo و زمان ارائه پاسخ خواهد داد.

زمان تحویل چقدر است؟

سفارشات استاندارد در حدود 15 روز پس از تایید سفارش ارسال می شوند. سفارشات سفارشی یا انبوه به پیچیدگی و کمیت طراحی بستگی دارد. Raydafon پس از تایید قرعه کشی یک برنامه به روز شده ارائه می دهد.
