Worm Gearbox Supplier for Stable Transmission and Long Service Life

تولید کننده گیربکس کرم — گیربکس پایدار، قیمت مناسب

Raydafonیک کارخانه کاهنده کرم مستقر در چین است. ما نیازهای تجهیزات را با دقت مطابقت می دهیم و کیفیت پایدار را با قیمت های مناسب عرضه می کنیم.

مسکن و سازه

  • محفظه یک تکه آلیاژ آلومینیوم یا چدن با مقاومت بالا
  • قوی، مقاوم در برابر خوردگی
  • مناسب برای رطوبت بالا، گرد و غبار بالا، لرزش مکرر

چرخ دنده و کرم

  • چرخ کرم: آلیاژ مس با کارایی بالا
  • کرم: فولاد آلیاژی با کیفیت بالا
  • زمین دقیق و عملیات حرارتی
  • مش بندی صاف، سر و صدای کم، راندمان بالا

تست و روانکاری

  • تست در حال اجرا بدون بار
  • تست مهر و موم روغن
  • تست تماس با سطح دندان
  • گریس مصنوعی یا روغن دنده، -20 درجه سانتیگراد تا +80 درجه سانتیگراد

گیربکس های حلزونی ما به تولیدکنندگان ماشین آلات داخلی خدمت می کنند و به اروپا، آمریکا، آسیای جنوب شرقی و خاورمیانه صادر می کنند. ما از اصل "انتقال قابل اطمینان تر و سرویس کارآمدتر" پیروی می کنیم.با ما تماس بگیریدبرای یک نقل قول

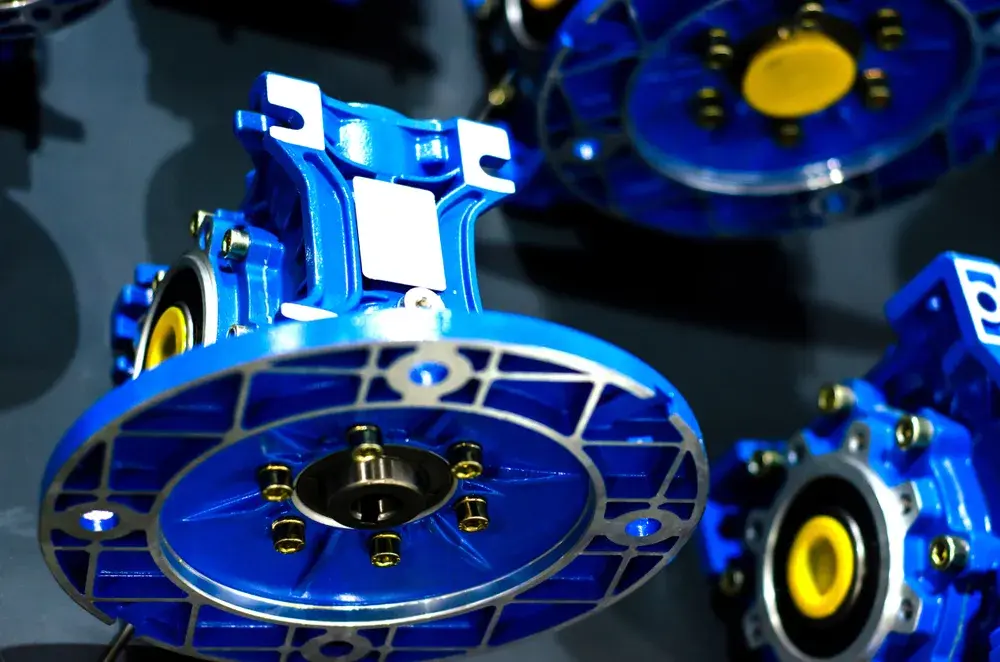

Raydafon worm gearbox housing and structure

نحوه تنظیم Backlash در گیربکس Worm

Backlash شکاف کوچکی بین سطح دندان کرم و چرخ کرم است. بر پایداری، کارایی و عمر مفید تأثیر می گذارد. گیربکس‌های Raydafon از قبل تنظیم شده‌اند، اما در هنگام استفاده طولانی‌مدت یا نصب مجدد می‌تواند تغییر کند.

1
خاموش و تخلیه برای جلوگیری از خطر چرخش، کاهنده را خاموش کنید و بار را به طور کامل تخلیه کنید. قبل از جداسازی، سطح را تمیز کنید.
2
ساختار تنظیم را بررسی کنید برای NMچرخ دنده کرم سری RVکاهنده‌ها، اکثر مدل‌ها دارای مکانیزم صندلی شافت ورودی غیرعادی یا مکانیزم پیش بارگذاری فلنج برای تنظیم دقیق هستند.
3
عمق مش بندی را تنظیم کنید پیچ های تثبیت محور کرم را در انتهای ورودی باز کنید. آستین یا صندلی یاتاقان غیرعادی را برای تغییر عمق مش بندی یا تغییر ضخامت واشر به تنظیم دقیق فاصله محوری تنظیم کنید.
4
اجرای آزمایشی ابتدا یک تست بدون بار و سپس یک تست کامل را اجرا کنید. بیش از حد سفت نکنید - باعث گرما، سایش و آسیب اولیه می شود.

محدوده توصیه شده عکس العمل

0.08 میلی متر - 0.15 میلی متر

راندمان مش بندی خوب را بدون گیر کردن یا افزایش سایش تضمین می کند.

اگر ساییدگی سمت دنده شدید است، یاتاقان ها شل هستند یا محفظه تغییر شکل داده است، قطعات را متوقف کرده و تعویض کنید یا با پشتیبانی فنی Raydafon تماس بگیرید. همه گیربکس ها قبل از ارسال، تست تشخیص تماس سطح دندان و عملکرد بدون بار را می گذرانند. ما همچنین کمک های فنی از راه دور، از جمله راهنمایی ویدیویی و تجزیه و تحلیل نقشه های ساختاری را ارائه می دهیم.

Worm gearbox backlash adjustment

نحوه محاسبه نسبت گیربکس کرمی

نسبت انتقال (نسبت کاهش) یک پارامتر کلیدی در هنگام انتخاب یا طراحی استگیربکس حلزونی. قبل از انتخاب مدل آن را تأیید کنید.

فرمول پایه

نسبت انتقال = دندانه های چرخ کرم ÷ سر کرم

دندان های چرخ کرم سر کرم نسبت انتقال سرعت خروجی
40 1 (تک) 40:1 1/40 ورودی
40 2 (دو نفره) 20:1 1/20 ورودی

دندانه های چرخ کرم روی پلاک یا نقشه مشخص شده اند - مقادیر رایج 30، 40، 50، 60 هستند. سر کرم معمولاً 1 یا 2 است، که نشان می دهد چرخ کرم در هر چرخش کرم چند دندان می چرخد.

Raydafon نسبت های استاندارد از i=7.5 تا i=100 را ارائه می دهد. ترکیب های چند مرحله ای در دسترس هستند - برای مثال، مرحله اول 40:1 به علاوه مرحله دوم 5:1 نسبت کل 200:1 را نشان می دهد.

یادداشت انتخاب:نسبت خیلی بزرگ باعث کاهش کارایی و افزایش اندازه می شود. نسبت خیلی کوچک باعث گشتاور خروجی ناکافی می شود. همچنین گشتاور خروجی، کاهش بازده و سیکل کاری را در نظر بگیرید.

Raydafon می تواند مدل و نسبت مناسب را بر اساس قدرت ورودی، سرعت کار و ویژگی های بار شما توصیه کند. تیم فنی ما خدمات کامل محاسبه انتخاب را ارائه می دهد.با ما تماس بگیریدبرای پشتیبانی فنی و پیشنهادات سفارشی.

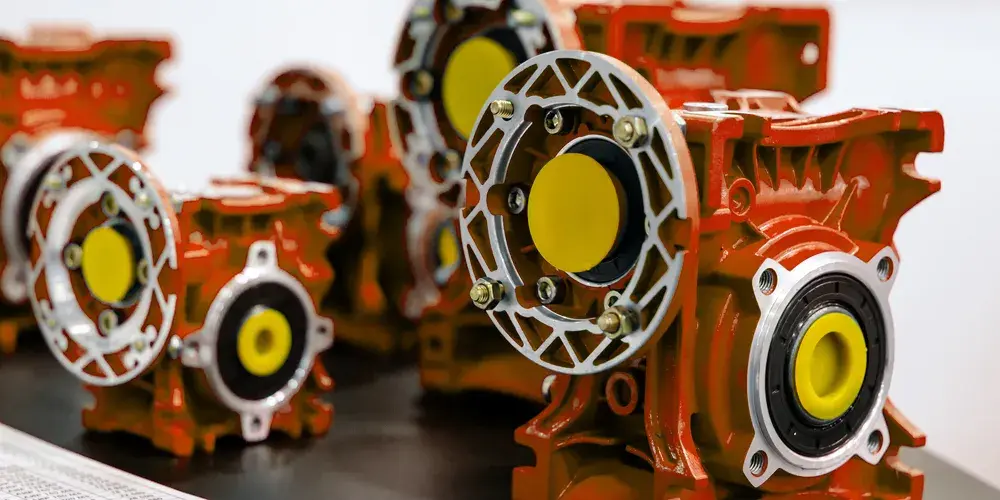

Worm gearbox ratio calculation

View as

گیربکس های کرم سری WPDA

گیربکس های کرم سری WPDA

گیربکس‌های کرم سری WPDA - 13 اندازه فریم (40-250)، نسبت‌های 5:1 به 100:1، گشتاور خروجی 15-2500 نیوتن‌متر، قدرت ورودی 0.12-15 کیلو وات، محفظه چدن IP65 با روغن کاری اجباری. چرخ کرم خاموش شده و به HRC 58-62 آسیاب می شود. یک مهر و موم دو لبه گرد و غبار آرد، گل و لای مزرعه و آب شستشو را از حفره دنده دور نگه می دارد. پایه، فلنج و پایه توخالی در دسترس هستند و شفت خروجی را می توان برای مطابقت با موتور موجود شما ماشینکاری کرد. توان ورودی، نسبت مورد نیاز و فلنج موتور خود را ارسال کنید - ما یک قاب مطابق، نقشه ابعادی و قیمت مستقیم کارخانه را ظرف 24 ساعت برمی گردانیم.
گیربکس های کرم سری WPA

گیربکس های کرم سری WPA

Raydafon به عنوان یک کارخانه و تولید کننده حرفه ای در چین که عمیقاً در زمینه تجهیزات انتقال درگیر بوده است، گیربکس های کرم سری WPA را راه اندازی کرد که به دلیل کارایی بالا به طور گسترده مورد توجه قرار می گیرند. نسبت کاهش این سری 5:1 تا 100:1 را پوشش می دهد، گشتاور خروجی به 10Nm-2000Nm می رسد، برای موتورهای 0.06kW-15kW مناسب است و از انواع روش های نصب مانند پایه و فلنج پشتیبانی می کند که می تواند به راحتی با سناریوهایی مانند حمل و نقل مواد و تجهیزات حفاظت از محیط زیست سازگار شود. Raydafon به عنوان یک تامین کننده قابل اعتماد، خدمات سفارشی و قیمت های شفاف را ارائه می دهد. هزینه 30 درصد کمتر از برندهای وارداتی با عملکرد مشابه است که راه حل ارجح برای شرکت های کوچک و متوسط ​​برای ارتقاء تجهیزات خود است.

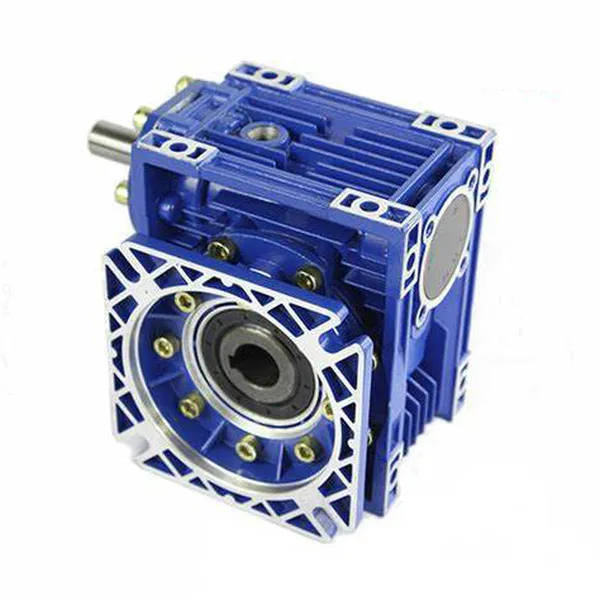

گیربکس کرم ورودی تک شفت جامد EP-NRV-F

گیربکس کرم ورودی تک شفت جامد EP-NRV-F

Raydafon به عنوان یک کارخانه و تولید کننده مشهور در چین در زمینه تجهیزات انتقال صنعتی حرفه ای، گیربکس کرم ورودی تک شفت جامد EP-NRV-F را راه اندازی کرد که یک کاهش دهنده دنده حلزونی عالی است. این محصول از طراحی ورودی شفت تک جامد، با ساختار فشرده و عملکرد پایدار، قابلیت انتقال گشتاور بالا استفاده می کند و می تواند با انواع سناریوهای کاربردی صنعتی سازگار شود. مشخصات آن انواع گزینه های نسبت کاهش (مانند 7.5:1 تا 100:1)، طیف گسترده ای از گشتاور خروجی نامی (10Nm-1800Nm)، تطبیق توان ورودی به موتورهای 0.06kW-15kW و سطح حفاظت IP55 را برای اطمینان از عملکرد قابل اعتماد در شرایط کاری سخت، پوشش می دهد. Raydafon به عنوان یک تامین کننده با کیفیت بالا، خدمات سفارشی سازی انعطاف پذیر و قیمت های بسیار رقابتی را برای رفع نیازهای متنوع مشتریان برای راه حل های انتقال کارآمد ارائه می دهد.

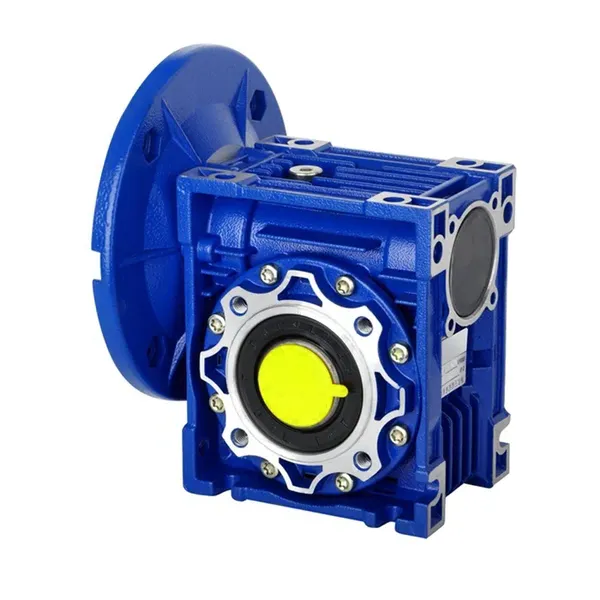

گیربکس کرمی EP-NMRV با فلنج خروجی

گیربکس کرمی EP-NMRV با فلنج خروجی

گیربکس کرمی EP-NMRV Raydafon با فلنج خروجی از نظر کیفیت بهترین در صنعت است! مدل های مختلفی از NMRV025 تا NMRV150 وجود دارد که توان آن از 0.06 کیلووات تا 15 کیلووات و گشتاور تا 1800 نیوتن متر متغیر است. با ماشین های کوچک و بزرگ سازگار است. جعبه از آلیاژ آلومینیوم مقاوم در برابر سایش ساخته شده است که سبک و بادوام است. طراحی فلنج خروجی می تواند به طور مستقیم به تجهیزات مختلف صنعتی متصل شود و همچنین نصب آن آسان است. چرخ دنده کرم از برنز قلع مقاوم در برابر سایش ساخته شده است که دارای راندمان انتقال بالا و صدای کمی است. Raydafon به عنوان یک تولید کننده مشهور در چین، کیفیت را در کل فرآیند کنترل می کند و یک تامین کننده قابل اعتماد است!
به عنوان یک تولید کننده و تامین کننده قابل اعتماد گیربکس کرمی در چین، محصولات ما دارای گواهینامه CE هستند. در صورت تمایل به خرید محصولات با کیفیت با ما تماس بگیرید.
