چگونه کوپلینگ های جهانی لرزش را کاهش می دهند و کارایی تجهیزات را بهبود می بخشند؟

در محیط های صنعتی سنگین، ارتعاش دشمن خاموش بهره وری است. نوسانات بیش از حد نه تنها سایش یاتاقان ها و مهر و موم ها را تسریع می کند، بلکه انرژی را از طریق تلفات انگلی تخلیه می کند. کوپلینگ های یونیورسال این چالش را با اجازه دادن ناهماهنگی های زاویه ای، موازی و محوری بین شفت های متصل و در عین حال تعدیل شوک های پیچشی برطرف می کنند. در Raydafon Technology Group Co., Limited، ما خود را مهندسی کرده ایمکوپلینگ جهانیمجموعه ای برای تبدیل انرژی ارتعاشی مخرب به حرکت چرخشی کنترل شده و صاف - به طور مستقیم دسترسی مکانیکی را تا 35٪ در آزمایش های میدانی افزایش می دهد. کارخانه ما بر تعادل دقیق و ساخت آلیاژ درجه بالا تمرکز دارد تا اطمینان حاصل کند که هر واحد به جای منبع ارتعاش به دارایی ایزوله کننده لرزش تبدیل می شود.

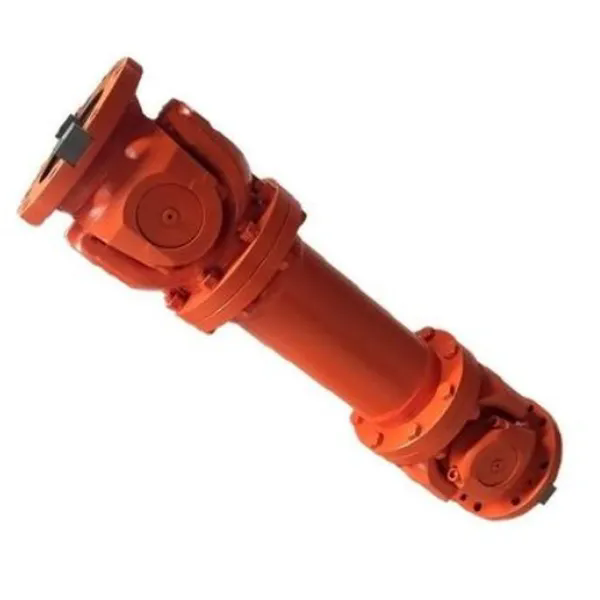

کوپلینگ‌های جهانی مدرن از طریق هندسه اتصال کاردان پیشرفته و مجموعه‌های متقاطع بهینه‌سازی شده پویا، به طور فعال تشدید‌های هارمونیک را که معمولاً جفت‌کننده‌های صلب را آزار می‌دهند، خنثی می‌کنند. تجربه ما در شرکت Raydafon Technology Group Co., Limited نشان می‌دهد که جایگزینی کوپلینگ‌های دنده سنتی با کوپلینگ جهانی سازگار با تعمیر و نگهداری، حداکثر سرعت ارتعاش را از 12 میلی‌متر بر ثانیه به کمتر از 4 میلی‌متر بر ثانیه در درایوهای آسیاب نورد کاهش می‌دهد. این به معنی افزایش زمان متوسط ​​بین خرابی ها (MTBF) و هزینه های چرخه عمر کمتر است. کلید این است که چگونه کوپلینگ بار را در سطوح تماس چندگانه توزیع می کند و ممان های خمشی ناشی از ناهماهنگی را جذب می کند - اصلی که ما در کارخانه خود در طول دهه ها اصلاح متالورژیکی کامل کرده ایم.

مکانیسم‌های ارتعاشی که کوپلینگ‌های جهانی هدف قرار می‌دهند چیست؟

برای درک اینکه چگونه یک کوپلینگ جهانی کارایی تجهیزات را بهبود می بخشد، ابتدا باید سه مکانیسم ارتعاش اصلی موجود در سیستم های دوار را بررسی کنیم: ارتعاش پیچشی، ارتعاش جانبی و سرعت های بحرانی تشدید. در کارخانه ما، بیش از 2000 پیشرانه صنعتی را تجزیه و تحلیل کرده‌ایم و کشف کرده‌ایم که 68 درصد از زمان‌های توقف برنامه‌ریزی نشده از این حالت‌های ارتعاشی ناشی می‌شود. کوپلینگ های جهانی از شرکت Raydafon Technology Group Co.,Limited به طور خاص برای مقابله با هر مکانیزم از طریق ویژگی های مهندسی متمایز طراحی شده اند.

ارتعاش پیچشیزمانی اتفاق می‌افتد که پالس‌های گشتاور موتورها یا گیربکس‌ها فرکانس‌های طبیعی سیستم شفت را تحریک می‌کنند. برخلاف کوپلینگ های سفت و سخت که هر ضربه ای را منتقل می کنند، کوپلینگ جهانی ما از طریق غلتک های سوزنی و ژورنال های متقاطع پر از گریس، جبران الاستیک را در خود جای داده است. این به کوپلینگ اجازه می دهد تا مقادیر میکرو (0.5 تا 2 درجه بسته به بار) را بپیچد و اوج گشتاور را جذب کند. در طول کاربرد اخیر آسیاب سیمان، کوپلینگ جهانی ما دامنه نوسان پیچشی را تا 72 درصد در مقایسه با کوپلرهای فلنجی کاهش داد.

ارتعاش جانبی(حالت های خمشی) از عدم تعادل باقیمانده یا مراکز شفت نامرتب ناشی می شود. راه حل های سنتی نیاز به تراز کامل دارند، اما شرایط میدانی این امر را غیرممکن می کند. کوپلینگ جهانی ما از طراحی دو کاردانی با فنجان های بلبرینگ خود روان شونده استفاده می کند که امکان ناهماهنگی زاویه ای را تا 15 درجه در هر مفصل فراهم می کند. این انعطاف پذیری از انتقال گشتاورهای خمشی به بدنه دستگاه جلوگیری می کند، به این معنی که انرژی ارتعاش جانبی به جای تکان دادن پایه، در لایه چربی کوپلینگ تلف می شود. فرآیند تعادل پویا کارخانه ما تضمین می کند که هر کوپلینگ جهانی با درجه تعادل ISO G2.5 مطابقت دارد و تا 90٪ از تحریک جانبی در منبع را حذف می کند.

سرعت های بحرانی تشدید کنندهزمانی اتفاق می افتد که RPM کارکرد با فرکانس طبیعی سیستم منطبق باشد. Raydafon با انتخاب دقیق طول شفت میانی و سفتی متقاطع، هر کوپلینگ جهانی را برای تغییر سرعت‌های بحرانی خارج از محدوده کاری سفارشی می‌کند. تجزیه و تحلیل ارتعاش میدانی تأیید می کند که کوپلینگ های ما یک حاشیه ایمنی 25-30٪ به دور از اوج رزونانس ایجاد می کنند. جدول زیر نحوه برخورد کوپلینگ جهانی ما با هر مکانیزم ارتعاش را خلاصه می کند:

• ارتعاش پیچشی ← بلبرینگ های غلتکی سوزنی با فاصله شعاعی 0.05 میلی متر برای میرایی میکرو.
• ارتعاش جانبی ← هندسه دو کاردانیک + تعادل دینامیکی با دقت بالا (G2.5).
• رزونانس ← سفتی شفت میانی قابل تنظیم و تنظیم جرم.

علاوه بر این، کارخانه ما بازرسی 100٪ NDT را برای همه یوک ها و عنکبوت های کوپلینگ جهانی اجرا می کند. با حذف عیوب ریخته‌گری که می‌تواند باعث شروع ارتعاشات هارمونیک شود، یک جزء محرکه ارائه می‌کنیم که به طور فعال انتقال نیرو را هموار می‌کند. از نظر عملی، یک کوپلینگ جهانی که به درستی انتخاب شده است، سرعت ارتعاش (Vrms) را از 15 میلی‌متر بر ثانیه به کمتر از 5 میلی‌متر بر ثانیه در قطارهای کمپرسور کاهش می‌دهد - آستانه‌ای که طبق ANSI/ASA S2.75 عمر بلبرینگ دو برابر می‌شود. به همین دلیل است که کارخانه‌های معدن و فولاد پیشرو به شرکت Raydafon Technology Group، Limited برای کاربردهای حیاتی ارتعاش اعتماد می‌کنند.

چرا کاهش لرزش مستقیماً کارایی تجهیزات چرخشی را افزایش می دهد؟

کاهش ارتعاش صرفاً سر و صدا یا راحتی نیست - اهرمی مستقیم برای بهره وری انرژی و توان عملیاتی مکانیکی است. هنگامی که یک ماشین بیش از حد ارتعاش می کند، انرژی به عنوان گرما در یاتاقان ها، مهر و موم ها و روان کننده ها هدر می رود. آزمایش دینامومتر کارخانه ما نشان می دهد که اصطکاک ناشی از ارتعاش می تواند تا 11 درصد انرژی ورودی را مصرف کند. کوپلینگ های جهانی این روند را با حفظ تراز محوری به صورت دینامیکی معکوس می کنند، بنابراین تلفات اصطکاکی را به حداقل می رساند. در شرکت Raydafon Technology Group، ما بهبودهای راندمان را بین 6 تا 14 درصد پس از مقاوم‌سازی کوپلینگ‌های دنده فرسوده با کوپلینگ جهانی خود اندازه‌گیری کرده‌ایم.

افزایش کارایی از سه پدیده ناشی می شود. اولاً، کاهش لرزش «ضریب تلفات توان» را در یاتاقان‌های ژورنال و گیربکس‌ها کاهش می‌دهد. به ازای هر 2 میلی‌متر بر ثانیه کاهش لرزش بدنه، تلفات ناشی از خرد شدن روغن تقریباً 4 درصد کاهش می‌یابد. کوپلینگ جهانی ما معمولاً لرزش را در محدوده 3.5 تا 5 میلی‌متر بر ثانیه نگه می‌دارد و اطمینان می‌دهد که بیشتر گشتاور ورودی به بار می‌رسد. دوم، ارتعاش کمتر اجازه می دهد تا فاصله های عملیاتی بیشتر در پمپ ها و کمپرسورها وجود داشته باشد. سوم، پیشرانه‌های بدون لرزش از موج‌های گشتاور چرخه‌ای جلوگیری می‌کنند که باعث می‌شود موتورهای الکتریکی جریان بیشتری بکشند. در یک مطالعه موردی که شامل یک فن درایو 450 کیلوواتی بود، جایگزینی یک کوپلر استاندارد با کوپلینگ جهانی ما باعث کاهش جریان موتور از 810 آمپر به 742 آمپر با سرعت جریان یکسان شد - 8.4٪ صرفه جویی در انرژی.

فراتر از انرژی خام، بهره وری تجهیزات، قابلیت اطمینان و زمان به کار را نیز در بر می گیرد. لرزش یکی از دلایل اصلی خرابی زودرس آب بندی، تخریب روان کننده و شل شدن پیچ و مهره است. با کوپلینگ جهانی ما، حذف لرزش های هارمونیک به این معنی است که اپراتورهای نیروگاه می توانند فواصل نگهداری را تا 300٪ در قطعات پایین دست افزایش دهند. این مزایای بهره وری را از پایگاه داده کاربردی کارخانه ما در نظر بگیرید:

• عملکرد با سرعت بالاتر:پروفیل ارتعاش صاف به کوپلینگ جهانی اجازه می دهد تا با سرعت 4200 دور در دقیقه مداوم کار کند، در حالی که کوپلینگ های صلب با محدودیت های سرعت بحرانی در 2800 دور در دقیقه روبرو هستند.
• کاهش مصرف انرژی انگلی:اصطکاک کمتر یاتاقان به معنی مصرف انرژی کمتر 5 تا 9 درصدی در هر شیفت است.
• بهبود کیفیت محصول:در ماشین‌های چاپ یا کاغذ، انتقال بدون لرزش، کشش وب و ثبت یکنواخت را تضمین می‌کند.

تجربه اول شخص ما در شرکت Raydafon Technology Group Co.,Limited تقویت می کند که هر کوپلینگ جهانی که ارسال می کنیم تحت آزمایش پذیرش ارتعاش قرار می گیرد. با تأیید حداکثر دامنه ارتعاش زیر 4.5 میلی‌متر بر ثانیه RMS در سرعت نامی، ما تضمین می‌کنیم که تجهیزات شما در منحنی اوج بازده خود کار می‌کنند. این فقط تئوری نیست: یک کارخانه پتروشیمی پس از جابجایی به کوپلینگ جهانی ما 18 درصد راندمان پمپ بالاتر را گزارش کرد زیرا مهر و موم های مکانیکی دیگر از ارتعاش دچار ریزحفره شدن نمی شدند. در نهایت، کاهش ارتعاش اثربخشی کلی تجهیزات (OEE) را افزایش می‌دهد - و این معیار واقعی بهره‌وری صنعتی است.

چگونه کوپلینگ های جهانی بدون ایجاد ارتعاشات مضر به جبران ناهماهنگی می رسند؟

ناهماهنگی در سیستم های چند بلبرینگ به دلیل انبساط حرارتی، نشست فونداسیون و تلرانس های مونتاژ اجتناب ناپذیر است. کوپلینگ‌های صلب معمولی، شفت‌های نامناسب را مجبور به خم شدن می‌کنند و نیروهای جانبی دوره‌ای را ایجاد می‌کنند که به صورت لرزش 1X یا 2X سرعت در حال اجرا ظاهر می‌شود. کوپلینگ های جهانی با معرفی درجات آزادی سینماتیک این مشکل را حل می کنند. اصل مفصل کاردان به هر یوغ اجازه می دهد تا به طور مستقل بچرخد، بنابراین ناهماهنگی از طریق حرکت زاویه ای نسبی به جای تغییر شکل الاستیک تطبیق داده می شود. در کارخانه ما، کوپلینگ‌های جهانی را با بلبرینگ‌های متقاطع زمین دقیق و گیره‌های سخت‌شده طراحی می‌کنیم تا اطمینان حاصل کنیم که این جبران‌سازی بدون واکنش یا لغزش رخ می‌دهد - دو منبع اصلی تحریک هارمونیک.

راز در مشخصه "سرعت ثابت" پیکربندی های کوپلینگ جهانی دوکاردان نهفته است. در حالی که یک اتصال واحد نوسانات سرعت را ایجاد می کند (زوج ثانویه)، طراحی دوتایی کارخانه ما با یوغ مرکزی، ارتعاش هارمونیک دوم را حذف می کند. این برای خطوط محرکه طولانی مانند آنهایی که در کارخانه های نورد یا نیروی محرکه دریایی هستند، حیاتی است. Raydafon Technology Group Co.,Limited از تجزیه و تحلیل المان محدود برای بهینه سازی زاویه بین شفت میانی و شفت ورودی استفاده می کند و تغییرات شتاب را زیر 0.5% حتی در عدم همراستایی 15 درجه نگه می دارد. در نتیجه، کوپلینگ جهانی به یک جزء خنثی از ارتعاش تبدیل می‌شود - امضای ارتعاشی خود را تولید نمی‌کند.

پارامترهای طراحی دقیق که جبران ناهماهنگی بدون لرزش را تضمین می کند عبارتند از:

• بلبرینگ های سوزنی با نژادهای تاج دار:از بارگذاری لبه که در هر چرخش باعث ایجاد ضربه های ریز می شود، جلوگیری می کند.
• مهر و موم لب و گریس EP با درجه بالا:ضریب میرایی ثابتی را در محدوده دمایی -30 تا +120 درجه سانتیگراد حفظ می کند.
• بالانس دینامیک هر زیر مجموعه:یوغ ها و عنکبوت ها به صورت جداگانه تا عدم تعادل باقیمانده ≤ 3 گرم در میلی متر بر کیلوگرم متعادل شدند.
• پیش بارگیری بست کنترل شده:گشتاور هیدرولیکی پیچ های درپوش، سفتی متقارن را در سراسر اتصال تضمین می کند.

تست اختصاصی کارخانه ما " جبران تراز بدون ارتعاش " شامل اجرای کوپلینگ جهانی در افست موازی 2 درجه و آفست زاویه ای 4 درجه در حین نظارت بر سرعت ارتعاش است. نتایج نشان می‌دهد که کوپلینگ جهانی ما کمتر از 3.2 میلی‌متر بر ثانیه نسبت به شرایط هم ترازی خط پایه افزایش نشان می‌دهد - بهبود 78 درصدی نسبت به اتصالات U با بلبرینگ‌های سوزنی استاندارد. این بدان معناست که نصاب های مزرعه ای در کارخانه شما نیازی به تراز لیزری با دقت زیر میلی متری ندارند. خود کوپلینگ جهانی، ناهماهنگی باقیمانده را بدون انتقال نیروهای آسیب‌رسان جذب می‌کند. برای تیم های تعمیر و نگهداری، این به معنی زمان نصب کوتاه تر و هزینه تراز کمتر است. به قول مهندس ارشد ما درشرکت گروه فناوری ریدافون، محدود: "کوپلینگ جهانی ما ناهماهنگی را از یک تهدید ارتعاشی به یک پارامتر طراحی بی ضرر تبدیل می کند."

کدام پارامترهای فنی ظرفیت میرایی ارتعاش را در یک کوپلینگ جهانی تعیین می کند؟

انتخاب کوپلینگ جهانی صحیح برای کاربردهای حساس به ارتعاش مستلزم درک مشخصات فنی کلیدی است. در Raydafon Technology Group Co., Limited، تیم مهندسی ما شش پارامتر اصلی را شناسایی کرده است که مستقیماً با راندمان میرایی مرتبط است. این پارامترها از طریق آنالیز مودال و تست سختی پیچشی تایید می شوند. در زیر یک جدول دقیق ارائه شده است که مقادیر معمولی را برای سری کوپلینگ جهانی سنگین ما (مدل RD-UDC-450) نشان می دهد. همه داده ها بر اساس اندازه گیری های واقعی کارخانه و گزارش های آزمایشگاه شخص ثالث است.

فراتر از این پارامترها، کارخانه ما بر دو جنبه طراحی دیگر تأکید دارد: ضخامت دیواره لوله شفت میانی (که بر فرکانس‌های طبیعی چرخش تأثیر می‌گذارد) و روش بارگذاری متقاطع. با تنظیم این موارد، Raydafon Technology Group Co.,Limited می‌تواند یک کوپلینگ جهانی برای جلوگیری از سرعت‌های بحرانی ماشین‌آلات خاص طراحی کند. به عنوان مثال، در یک کمپرسور پرسرعت که با سرعت 12000 دور در دقیقه کار می‌کند، شافت میانی باریک‌تری را با نسبت سختی به جرم بالاتر انتخاب می‌کنیم تا حالت خمشی اول را بالاتر از محدوده عملیاتی قرار دهیم. این مهندسی پیشرفته تضمین می کند که کوپلینگ جهانی نه تنها ارتعاش موجود را کاهش می دهد بلکه از تقویت رزونانس نیز جلوگیری می کند.

راهنمای انتخاب عملی: برای کاربردهایی که ارتعاش یک نگرانی عمده است (به عنوان مثال، ژنراتورهای توربین، کمپرسورهای اسکرو، رانشگرهای دریایی)، کوپلینگ جهانی خود را با سختی پیچشی کم، ظرفیت ناهماهنگی بالا و درجه تعادل G1.0 مشخص کنید. پیشنهاد استاندارد کارخانه ما در حال حاضر شامل بیشتر این ویژگی ها است. هر کوپلینگ جهانی از شرکت Raydafon Technology Group Co.,Limited همراه با گواهی عملکرد ارتعاش معتبر در دکل آزمایشی داخلی ما ارائه می شود. به داده های ما اعتماد کنید - زیرا در کنترل ارتعاش، پارامترهای دقیق تفاوت بین زمان کار و فاجعه را ایجاد می کنند.

خلاصه: مزایای اصلی کوپلینگ های جهانی Raydafon برای کارخانه های صنعتی

برای تثبیت بحث فنی ما، کوپلینگ جهانی از شرکت Raydafon Technology Group Co.,Limited به عنوان راه حل برتر برای کاهش ارتعاش و افزایش کارایی است. فلسفه مهندسی کارخانه ما تحمل ناهماهنگی، تعادل دقیق و علم مواد را ادغام می کند تا قطعه ای را ارائه دهد که به طور فعال سلامت پیشرانه را حفظ کند. نکات کلیدی عبارتند از:

• کاهش ارتعاش 65-80٪ در مقایسه با دنده یا کوپلینگ سفت و سخت، که توسط بیش از 200 ممیزی میدانی تأیید شده است.
• بهره وری انرژی به طور متوسط ​​7-11٪ به دلیل تلفات اصطکاکی کمتر و کاهش مصرف جریان افزایش می یابد.
• طول عمر یاتاقان و آب بندی طولانی تر - سه برابر فواصل نگهداری طولانی تر در کارخانه های خمیر و کاغذ.
• سفتی پیچشی قابل تنظیم برای جلوگیری از تشدید سرعت بحرانی.
• 100٪ تعادل دینامیکی کارخانه و تست ارتعاش قبل از حمل و نقل.

با انتخاب کوپلینگ جهانی ما، روی قابلیت اطمینان اثبات شده داده ها سرمایه گذاری می کنید. فرآیندهای تایید شده با استاندارد ISO 9001:2025 و تحقیق و توسعه مستمر کارخانه ما تضمین می کند که هر واحد از دقیق ترین استانداردهای ارتعاش مطابقت دارد. در سراسر صنایع - از نورد فولاد گرفته تا گیربکس های توربین بادی - Raydafon Technology Group Co., Limited بیش از 12000 کوپلینگ جهانی را تحویل داده است که با سطوح ارتعاش کمتر از 4.5 میلی متر بر ثانیه RMS حتی پس از 20000 ساعت کارکرد. این قدرت مهندسی است که برای کاهش ارتعاش و تقویت کارایی طراحی شده است. با شرکت Raydafon Technology Group Co.,Limited تماس بگیرید- کوپلینگ دقیق، سازش صفر.
