تعویض کوپلینگ دنده ای شکل درام GIGL

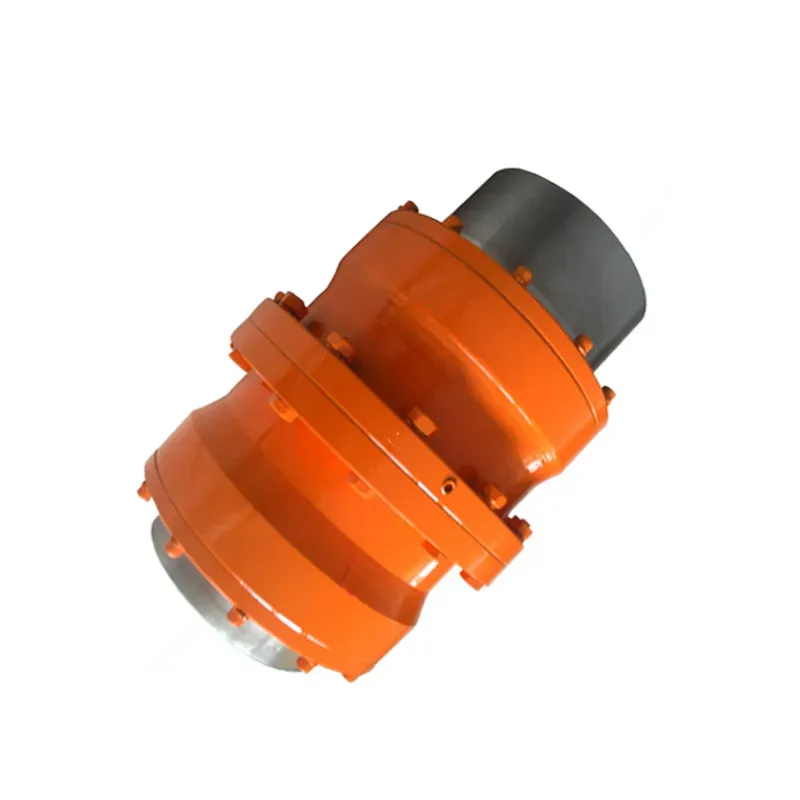

کوپلینگ دنده ای شکل درام GIGL برای گیربکس های صنعتی سنگین

اگر ماشین آلات سنگین شما - پایه های نورد کارخانه فولاد، سنگ شکن های کارخانه سیمان، یا نوار نقاله های معدن - به کوپلینگی نیاز دارند که از گشتاور بالا عقب نشینی نکند، جایگزین Raydafon's Drum Shape Gear Coupling GIGLدقیقا برای همین کار ساخته شده است.

دندان های طبلی شکل که برای استفاده در دنیای واقعی ساخته شده اند

چه چیزی این را می سازدکوپلینگ دنده درامبرجسته شدن؟ دندان های طبلی شکل. آنها فقط قدرت را منتقل نمی‌کنند - آنها با مشکلات استفاده در دنیای واقعی مقابله می‌کنند. حداکثر گشتاور به 2000 کیلو نیوتن متر می رسد، اندازه سوراخ ها از 50 میلی متر تا 400 میلی متر است و تا 1.5 درجه ناهماهنگی زاویه ای را می طلبد. علاوه بر این، جابجایی های محوری و شعاعی را جبران می کند که به سرعت کوپلینگ های معمولی را فرسوده می کند.

فولاد 42CrMo با دندانه های پیچ خورده زمین دقیق

Raydafon آن را از فولاد با استحکام بالا 42CrMo می سازد، سپس دندانه های چرخ دنده پیچ خورده را با دقت ساییده می کند - بنابراین جریان برق صاف و سایش کم می شود. این یک عنصر اصلی برای خریدارانی است که به دنبال آن هستندکوپلینگ های دنده ای با گشتاور بالا برای کاربردهای صنعتی; حتی زمانی که ماشین ها به شدت تحت فشار قرار می گیرند به کار خود ادامه می دهد.

دارای گواهی ISO 9001 و سازگار با تعمیر و نگهداری

این کوپلینگ نه تنها سخت است، بلکه برای تعمیر و نگهداری نیز هوشمند است. دارای گواهینامه ISO 9001 می باشد. توری چرخ دنده روغن کاری شده است که باعث کاهش ارتعاش و افزایش عمر مفید آن، حتی در معادن گرد و غبار یا کارخانه های سیمان متورم می شود. ساختار فشرده آن به این معنی است که نصب آن بر روی کارخانه های نورد یا درایوهای نوار نقاله به یک پروژه بزرگ تبدیل نمی شود. به همین دلیل است که به عنوان یک انتخاب برتر استکوپلینگ دنده درام بادوامو یک انتخاب ارجح برای کوپلینگ‌های دنده‌ای سفارشی برای تجهیزات معدن - اندازه‌ها و درمان‌های سطحی را می‌توان بر اساس تنظیمات شما تنظیم کرد.

قیمت کارخانه رقابتی از چین

کارخانه Raydafon در چین است، بنابراین ما کیفیت خوب را با قیمت های منطقی متعادل می کنیم. ما یک قطعه یک‌اندازه را نمی‌فروشیم - ما با شما کار می‌کنیم تا کوپلینگ مناسب برای ماشین‌هایتان را به دست آوریم. خرابی کمتر، راندمان بهتر و اتصالی که تجهیزات سنگین شما را در حرکت نگه می دارد.

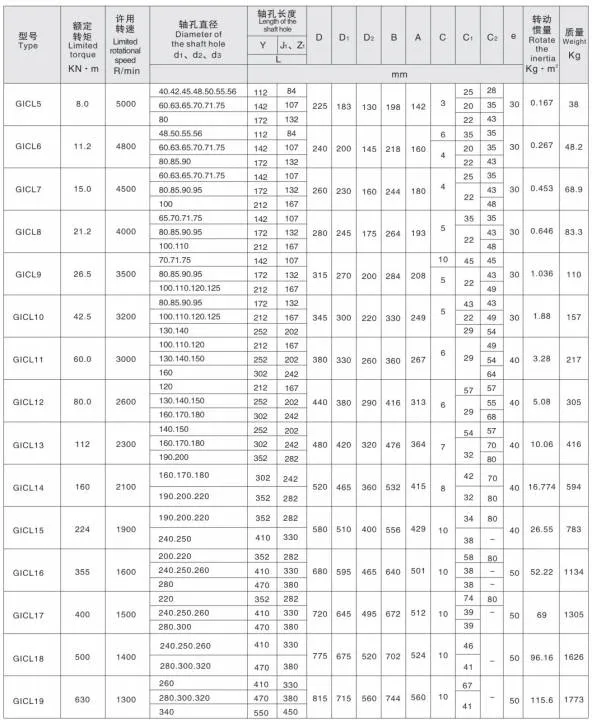

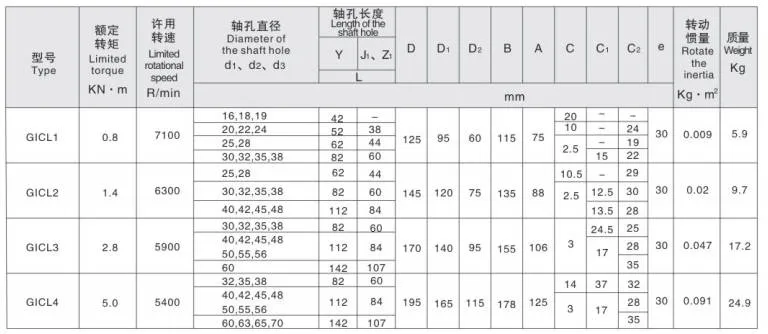

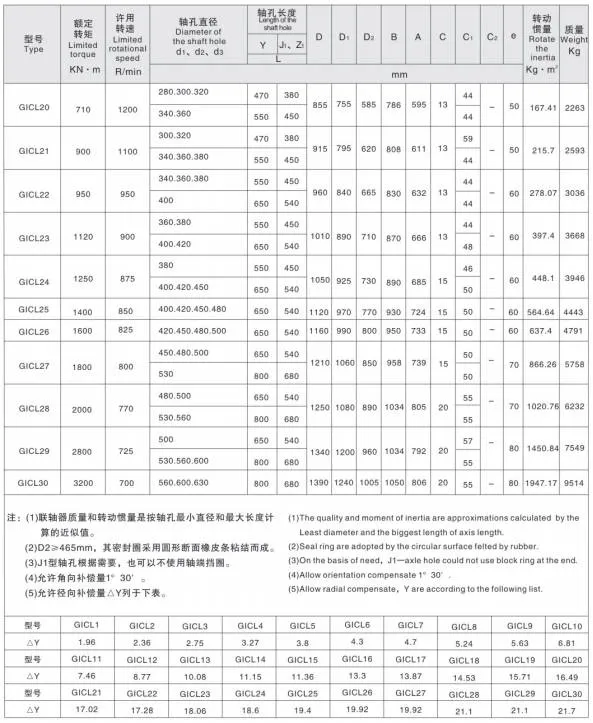

مشخصات محصول

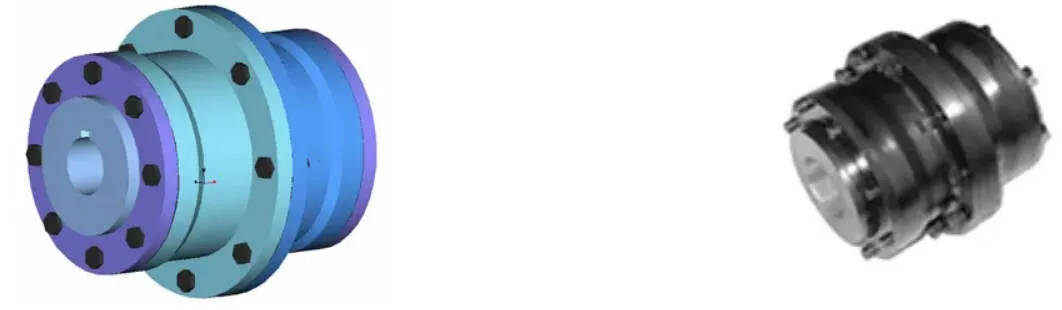

ویژگی های محصول

کوپلینگ چرخ دنده ای شکل درام GIGL یک گزینه با کارایی بالا در سیستم های کوپلینگ دنده انعطاف پذیر است که برای سناریوهای صنعتی سخت که در آن انتقال توان قابل اطمینان غیرقابل مذاکره است، طراحی شده است.

15 تا 20 درصد ظرفیت بار بیشتر از کوپلینگ های دندانه مستقیم

چه چیزی این را پیشرفته می کندکوپلینگ دنده شکل درامیکی از بهترین گزینه ها توانایی آن در کنترل ناهماهنگی زاویه ای به طور موثر و در عین حال دست نخورده نگه داشتن انتقال گشتاور بالا است. در مقایسه با کوپلینگ‌های دنده مستقیم، مدل GIGL میانگین 15 تا 20 درصد افزایش تحمل بار را تحت همان قطر بیرونی آستین داخلی و حداکثر قطر بیرونی کوپلینگ ارائه می‌کند. این باعث می‌شود که آن را برای برنامه‌های GIGL با بار بالا انتخاب کنید.

جابجایی زاویه ای تا 1 درجه 30 دقیقه

یکی از بزرگترین مزایای آن افزایش جبران جابجایی زاویه ای است. هنگامی که جابجایی شعاعی صفر است، کوپلینگ‌های دنده دندانه مستقیم فقط 1 درجه را تحمل می‌کنند، اما کوپلینگ چرخ دنده‌ای شکل درام GIGL تا 1 درجه 30 دقیقه افزایش می‌یابد که 50 درصد بهبود یافته است. این باعث می شود که برای محیط های کم سرعت و بار سنگین مانندماشین آلات معدن و متالورژی، جایی که تحمل ناهماهنگی یک تغییر دهنده بازی است.

تماس دندانی بهینه، نویز کمتر، فواصل نگهداری طولانی تر

سطح دندان طبلی شکل تماس بین دندان های داخلی و خارجی را بهبود می بخشد. مشکلات رایج مربوط به کوپلینگ های مستقیم دندان مانند فشردن لبه و تمرکز استرس در انتهای دندان در حین جابجایی زاویه ای را برطرف می کند. در عین حال، اصطکاک و سایش را کاهش می دهد، نویز را کاهش می دهد و فواصل نگهداری را افزایش می دهد. شکل گشاد آستین دندان بیرونی مونتاژ و جداسازی را برای تیم های تعمیر و نگهداری آسان تر می کند.

راندمان انتقال 99.7٪

وقتی صحبت از راندمان انتقال به میان می‌آید، کوپلینگ چرخ دنده‌ای شکل درام GIGL به 99.7% می‌رسد - عددی که از قابلیت اطمینان آن برای استفاده‌های کوپلینگ دنده‌های صنعتی، از سیستم‌های نوار نقاله در تولید گرفته تا ماشین‌های سنگین در ساخت و ساز، سخن می‌گوید. آستین بیرونی دندان از دندانه های طبلی شکل برای مش بندی صاف استفاده می کند که از فولاد با کیفیت بالا با سطوح دندانی متوسط ​​سخت برای تحمل بارهای سنگین ساخته شده است. سخت شدن سطح دندان اختیاری (HRC ≥ 56) دوام را بیشتر می کند. طراحی سبک وزن آن اینرسی چرخشی را پایین نگه می‌دارد - برای تجهیزاتی که سرعت و دقت مهم هستند ایده‌آل است.

روانکاری قابل اعتماد، آب بندی و قابلیت تعویض

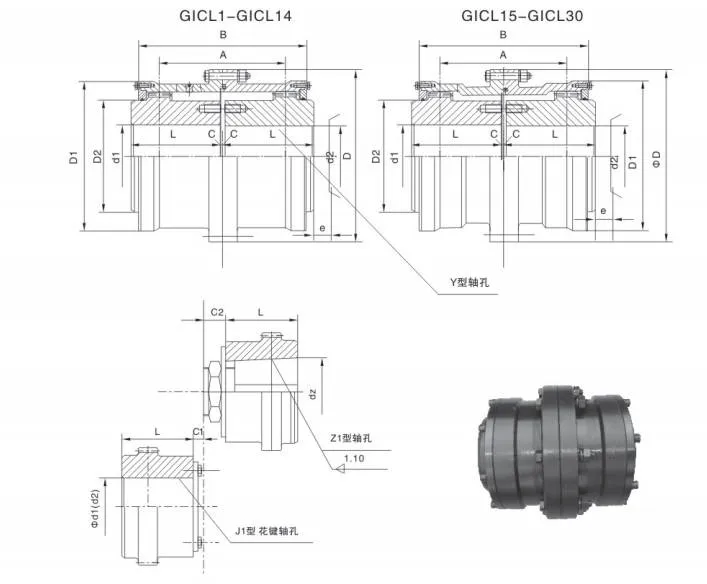

برای اینکه کوپلینگ چرخ دنده شکل درام GIGL در درازمدت به خوبی کار کند، به ساختارهای روانکاری قابل اعتماد و مهر و موم هایی مجهز شده است که عمر مفید را افزایش داده و تعمیر و نگهداری را ساده می کند. طراحی متقارن آن قابلیت تعویض عالی را تضمین می کند، بنابراین تعویض قطعات ساده است. برای عملیات با سرعت بالا که در آن سرعت های محیطی بیش از 36 متر بر ثانیه است، تعادل پویا از لرزش جلوگیری می کند و عملکرد پایدار را تضمین می کند. پیکربندی سوراخ شفت انعطاف پذیری را ارائه می دهد - ترکیب انواع Y، Z1، و J1 برای برآوردن نیازهای مختلف اتصال.

طیف کامل کوپلینگ های دنده ای شکل درام

Raydafon، یک مورد اعتمادسازنده کوپلینگ دنده، طیف کاملی از کوپلینگ های چرخ دنده شکل درام را فراتر از GIGL تولید می کند، از جمله انواع GICL، GIICL، GICLZ، GIICLZ، و NGCL - که همه استانداردهای سختگیرانه صنعت را برای تضمین کیفیت دارند.

جمع و جور، صلب انعطاف پذیر، تعمیر و نگهداری کم

این کوپلینگ انعطاف پذیر سفت و سخت دارای مزایای فراوانی است: ساختار جمع و جور، شعاع چرخش کوچک، ظرفیت بار بالا، راندمان بالاتر، سر و صدای کم، و چرخه تعمیر و نگهداری طولانی. این به ویژه برای شرایط با سرعت کم و سنگین در متالورژی (ماشین های نورد)، معدن (سنگ شکن)، بلند کردن و حمل و نقل (جرثقیل)، و همچنین انتقال شفت نفت، مواد شیمیایی و ماشین آلات عمومی مناسب است.

یادداشت های کاربردی

به دلیل استحکام و انعطاف پذیری بالا بدون خاصیت ارتجاعی، برای ماشین آلاتی که نیاز به میرایی ارتعاش، بافر یا تراز شفت بسیار سخت دارند توصیه نمی شود - مانند تجهیزات دقیقی که حتی لرزش های کوچک می تواند بر عملکرد تأثیر بگذارد.

سناریوهای کاربردی

کوپلینگ چرخ دنده شکل درام GIGL به طور گسترده در بخش های صنعتی سنگین استفاده می شود که در آن گشتاور بالا، تحمل ناهماهنگی و دوام بسیار مهم هستند.

چرا از Raydafon خرید کنید؟

Raydafon مستقر در چین استتامین کننده کوپلینگ دندهبا بیش از یک دهه تجربه در قطعات انتقال مکانیکی. ما کیفیت خوب را با قیمت رقابتی کارخانه متعادل می‌کنیم، و قطعات یک‌اندازه را نمی‌فروشیم - ما با شما کار می‌کنیم تا کوپلینگ مناسب را با ماشین‌های شما تطبیق دهیم.

اندازه های سفارشی و درمان های سطحی

به اندازه سوراخ خاص، سخت شدن سطح دندان (HRC ≥ 56)، یا پیکربندی سوراخ شفت سفارشی نیاز دارید؟ ما اندازه‌ها و درمان‌های سطحی را متناسب با تنظیمات دقیق شما تنظیم می‌کنیم.

تحویل سریع و پشتیبانی فنی

مدل‌های استاندارد به سرعت ارسال می‌شوند و تیم مهندسی ما در صورت درخواست راهنمایی‌های نصب و راه‌اندازی را ارائه می‌دهد. خرابی کمتر، راندمان بهتر و اتصالی که تجهیزات سنگین شما را در حرکت نگه می دارد.
