سیلندر هیدرولیک ضد وزن جرثقیل
  • سیلندر هیدرولیک ضد وزن جرثقیلسیلندر هیدرولیک ضد وزن جرثقیل
  • سیلندر هیدرولیک ضد وزن جرثقیلسیلندر هیدرولیک ضد وزن جرثقیل

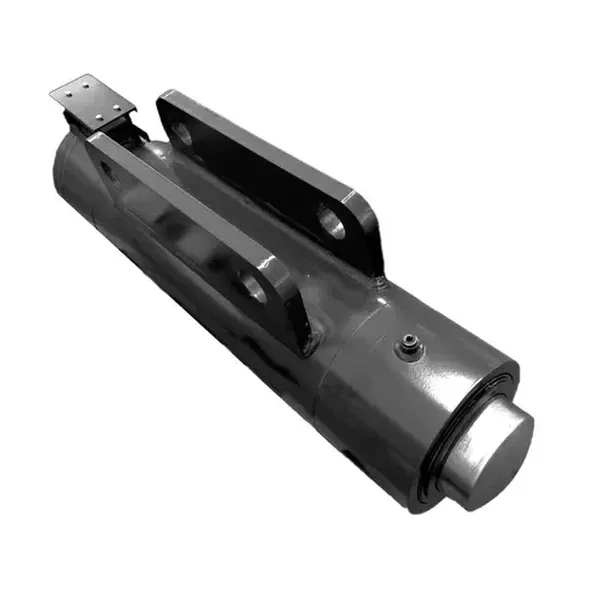

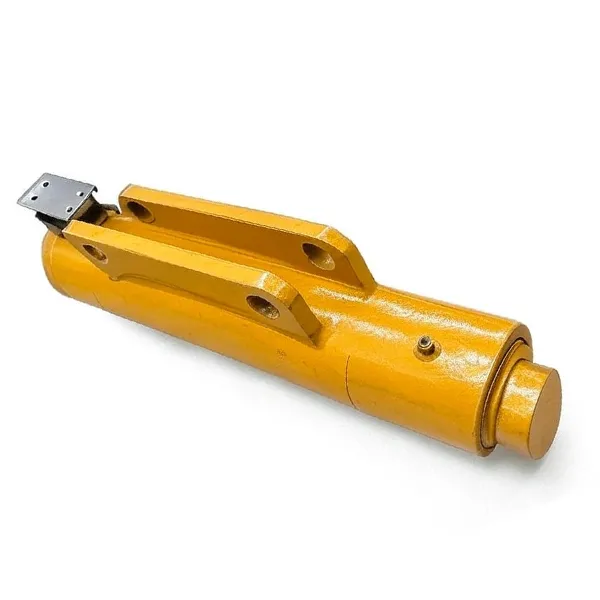

سیلندر هیدرولیک ضد وزن جرثقیل

سیلندر هیدرولیک وزنه تعادل جرثقیلبرای جرثقیل های متحرک و تجهیزات بندری. بلوک وزنه تعادل را در زمان واقعی حرکت می دهد تا نوسان بوم را در ± 1 درجه حفظ کند و خاموشی های عدم تعادل را کاهش دهد. برای جرثقیل های تمام زمینی 200-220 تن کلاس QAY220 ساخته شده است.

حفاریΦ200 میلی متر· میلهΦ100 میلی متر· سکته180 میلی متر· فشار کاری25/40 مگاپاسکال· وزن124 کیلوگرم· نقشه شمارهQAY220.12/13A-00· فولاد آلیاژی کلاس 35CrMo · کارخانه ISO 9001 · MOQ 1 pc · استروک سفارشی در دسترس است · قیمت ظرف 24 ساعت.

سوراخ Φ200 · میله Φ100 · 25/40 مگاپاسکال · کارخانه OEM

سیلندر هیدرولیک ضد وزن جرثقیل برایجرثقیل های متحرک و تجهیزات بندری - استروک سفارشی، قیمت 24 ساعته

Raydafon سیلندر هیدرولیک وزنه تعادل جرثقیل را تولید می کند که هنگام حرکت بار، بوم شما را متعادل نگه می دارد. ساخته شده از فولاد آلیاژی با استحکام بالا با روکش کروم یا سطح ضد خوردگی، نیروی خروجی پایدار، کنترل نوسان بوم ± 1 درجه و بیش از 15 درصد صرفه جویی در انرژی در مقایسه با سیلندرهای معمولی با بار معادل ارائه می دهد. عرضه مستقیم کارخانه از نینگبو، چین - کنترل فرآیند ISO 9001، MOQ 1 قطعه، رابط کاربری سفارشی و نصب در دسترس است.

سوراخ (D)
Φ200 میلی متر
میله (د)
Φ100 میلی متر
سکته مغزی (S)
180 میلی متر
فاصله را نصب کنید
530 میلی متر
فشار کاری
25/40 مگاپاسکال
وزن
124 کیلوگرم
نقشه شماره
QAY220.12/13A-00
MOQ
1 قطعه

کاری که یک سیلندر هیدرولیک ضد وزن جرثقیل بر روی جرثقیل شما انجام می دهد

سیلندر هیدرولیک وزنه تعادل، محرک هسته سیستم وزنه تعادل جرثقیل متحرک است. هنگامی که بوم گسترش می یابد، سیلندر بلوک وزنه تعادل را در زمان واقعی حرکت می دهد تا مرکز ثقل جرثقیل را در داخل پاکت ایمن نگه دارد. بدون آن، جرثقیل به یک وزنه تعادل ثابت متکی است - به این معنی که یا ظرفیت بالابر کاهش می یابد یا شاسی باید سنگین تر از حد لازم باشد.

سیلندر وزنه تعادل Raydafon با سیستم کنترل هیدرولیک جرثقیل کار می کند تا سیگنال های سنسور یا اپراتور را به موقعیت وزن تعادل دقیق تبدیل کند. نتیجه حرکت بوم نرم‌تر، نوسان کمتر هنگام بلند کردن در روزهای بادخیز، و خاموش شدن غیرمنتظره کمتر از آلارم‌های عدم تعادل است. برای خریداران منبعسیلندرهای هیدرولیک صنعتی، این مؤلفه ای است که مستقیماً بر زمان چرخه و حاشیه ایمنی تأثیر می گذارد.

اگر جرثقیل شما از عملکرد وزنه تعادل متفاوتی استفاده می کند - به عنوان مثال یک سیستم بازوی لوفینگ - آن را مقایسه کنیدسیلندر هیدرولیک لوفینگ جرثقیلیا کامل را مرور کنیدمحدوده سیلندر هیدرولیک جرثقیل متحرکقبل از انتخاب

مشخصات سیلندر هیدرولیک ضد وزن جرثقیل

مدل استاندارد زیر اکثر سیستم های وزنه تعادل جرثقیل متحرک 200-220 تن را پوشش می دهد. حفره سفارشی، سکته مغزی و فاصله نصب در دسترس است - طرح خود را ارسال کنید و ما یک توصیه اندازه را در عرض 24 ساعت برمی گردانیم.

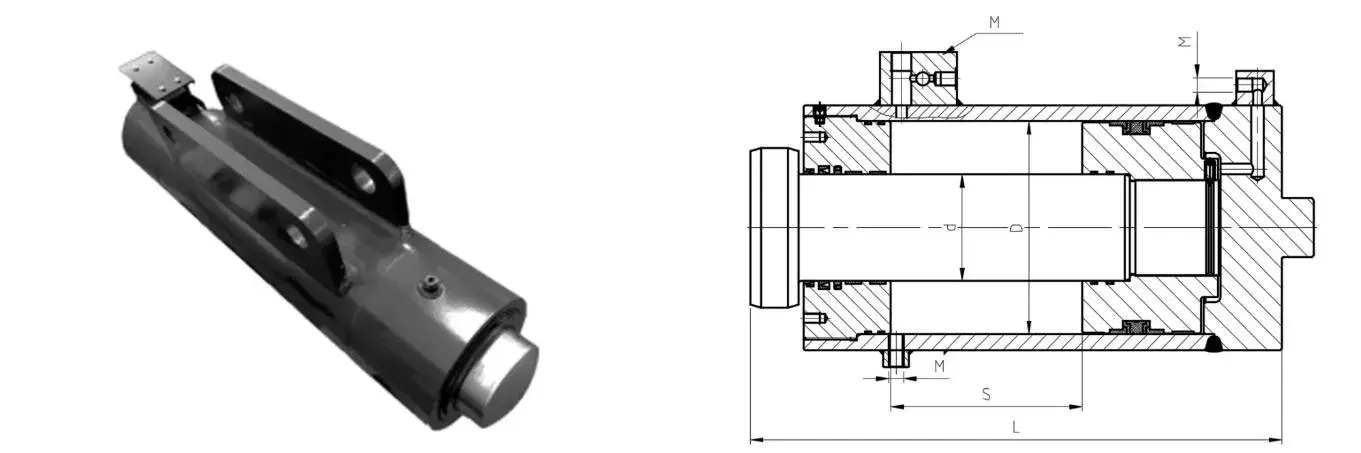

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

طراحی ابعاد سیلندر هیدرولیک وزنه تعادل جرثقیل — QAY220.12/13A-00

سیلندر هیدرولیک ضد وزن جرثقیل استاندارد - اطلاعات فنی
نام سیلندر نقشه شماره سوراخ D راد د سکته مغزی S Distance L را نصب کنید فشار کاری رابط M وزن
سیلندر هیدرولیک ضد وزن QAY220.12/13A-00 Φ200 میلی متر Φ100 میلی متر 180 میلی متر 530 میلی متر 25 مگاپاسکال / 40 مگاپاسکال 3-G1/4 · M20×1.5 · 2-M14×1.5 124 کیلوگرم
سوراخ Φ200 میلی متر میله Φ100 میلی متر سکته مغزی 180 میلی متر 25/40 مگاپاسکال 124 کیلوگرم QAY220.12/13A-00

اندازه مورد نیاز شما نیست؟ ما همچنین سیلندرهای وزنه تعادل سفارشی را برای سایر کلاس های تناژ جرثقیل می سازیم. رابط سوراخ، ضربه، فشار و نصب را ارسال کنید - یا به سادگی شماره نقشه خود را فوروارد کنید - و مهندسان ما مطابقت را تایید خواهند کرد.

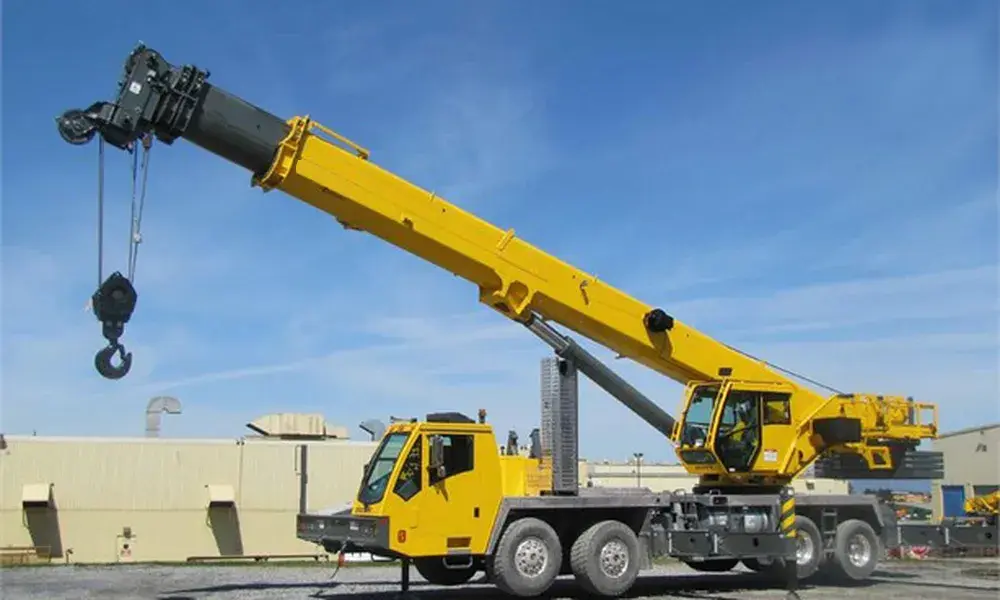

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

چرا مهندسان تدارکات سیلندرهای ضد وزن Raydafon را انتخاب می کنند؟

سه دلیل تجاری باعث تکرار سفارشات می شود:فاصله سرویس طولانی تر، کار تعمیر و نگهداری کمتر و نیروی خروجی پایدار در تمام طول ضربه.

01

بدنه فولاد آلیاژی با استحکام بالا

در برابر فشار زیاد و بار سنگین بدون تغییر شکل تحت کار مداوم مقاومت می کند. روکش کروم سطحی یا پوشش ضد خوردگی شرایط مرطوب، پاشش نمک و گرد و غبار را کنترل می کند.

02

موقعیت یابی دقیق

با سیستم کنترل هیدرولیک جرثقیل برای تلسکوپی صاف کار می کند - تغییر موقعیت سریع وزنه تعادل در هنگام بلند کردن، و تنظیم تعادل در سطح میلی متری در هنگام قرار دادن خوب.

03

نصب مدولار

متناسب با نقاط نصب جرثقیل بدون تغییر در مقیاس بزرگ. مهر و موم ها و پورت های سرویس با ابزارهای استاندارد قابل دسترسی هستند - اکثر تعویض های مهر و موم ظرف 30 دقیقه در محل انجام می شوند.

04

انرژی کارآمد

خروجی نیرو در زمان واقعی با شرایط کاری تنظیم می شود. در مقایسه با سیلندرهای معمولی با قدرت معادل، مصرف انرژی بیش از 15٪ کاهش می یابد.

کاربردها: جایی که خریداران این سیلندرها را نصب می کنند

سیلندر هیدرولیک وزنه تعادل در هر جایی که یک جرثقیل باید متعادل بماند در حالی که بار یا موقعیت بوم تغییر می کند مشخص می شود. تاسیسات معمولی عبارتند از:

جرثقیل کانتینری بندری جرثقیل کشتی به ساحل تاور کرین جرثقیل های متحرک تمام زمینی جرثقیل های خزنده جرثقیل های نصب توربین بادی دکلینگ تجهیزات سنگین نصب سازه فولادی بالابر ساختمان های پیش ساخته جرثقیل دروازه ای کشتی سازی

به عملکرد جرثقیل مرتبط نیاز دارید؟ کامل را مرور کنیدسری سیلندر هیدرولیک جرثقیل متحرکیامحدوده سیلندر هیدرولیک تلسکوپیبرای برنامه های توسعه بوم.

سیلندرهای سفارشی ضد وزن - OEM، برچسب خصوصی و تولید مبتنی بر نقشه

Raydafon یک تولید کننده سیلندر هیدرولیک OEM است، نه یک شرکت تجاری. سفارشی سازی در مرکز ISO 9001 خود ما در نینگبو، چین انجام می شود - همان خطی که سیلندرهای استاندارد ما را می سازد.

A

اندازه سوراخ و میله

سوراخ از Φ40 میلی متر تا Φ400 میلی متر. میله با روکش کروم سخت با قطر سفارشی و زبری سطح.

B

سکته مغزی و نصب

طول ضربه سفارشی، فاصله نصب، سوراخ پین، نصب فلنج یا بند در صورت نیاز.

C

فشار و مهر و موم

فشار کاری تا 40 مگاپاسکال و بالاتر. مارک های مهر و موم مطابق با دمای کار و مایع شما.

D

پوشش و علامت گذاری

آبکاری کروم، پوشش ضد خوردگی یا رنگ آمیزی. پلاک و علامت گذاری با برچسب خصوصی موجود است.

یک نقشه PDF، DWG، DXF یا STEP با فشار کاری، جریان و رابط نصب خود ارسال کنید. مهندسان ما یک توصیه اندازه و قیمت کارخانه را ظرف 24 ساعت برمی گردانند.

کنترل کیفیت، گواهینامه ها و گارانتی 12 ماهه

هر سیلندر وزنه تعادل قبل از حمل و نقل از یک مسیر بازرسی مستند عبور می کند - شواهدی که خریداران خارج از کشور برای تأیید فروشنده و بازرسی ورودی به آن تکیه می کنند.

  • فرآیند تولید دارای گواهی ISO 9001
  • سوابق تأیید صحت و عملیات حرارتی فولاد دریافتی
  • گزارش حفاری، ضخامت کروم میله و زبری سطح
  • آزمایش فشار در فشار کاری 1.5× قبل از بسته بندی
  • بررسی ابعاد اتصال، سکته مغزی و نصب مهر و موم
  • 12 ماه ضمانت محدود در برابر عیوب ساخت

نحوه سفارش: MOQ، زمان سرب، بسته بندی و حمل و نقل

MOQ

1 قطعه

اندازه های استاندارد از 1 قطعه ارسال می شود. قیمت گذاری حجم از 20 قطعه برای پروژه های OEM.

سرب

15 تا 30 روز

پس از قرعه کشی تاییدیه و واریز. طرح های سفارشی ممکن است تا 45 روز افزایش یابد.

بسته

کیف چوبی

فیلم ضد زنگ VCI، خشک کن، پالت سفارشی برای سوراخ های بزرگ. بسته بندی استاندارد صادراتی

کشتی

دریا / هوا / اکسپرس

شرایط EXW، FOB، CIF و DDP. اسناد صادرات کامل: CI، PL، CO، فرم A/E، گواهی مواد.

سیلندر هیدرولیک ضد وزن جرثقیل — سوالات متداول خریدار

عملکرد سیلندر هیدرولیک وزنه تعادل جرثقیل چیست؟

بلوک وزنه تعادل را در زمان واقعی حرکت می دهد تا مرکز ثقل جرثقیل را در داخل پاکت امن نگه دارد، زیرا بوم گسترش می یابد یا بار حرکت می کند. این به یک شاسی سبک تر اجازه می دهد تا همان بار را بلند کند، نوسان بوم را کاهش می دهد و خاموشی های ناشی از هشدارهای عدم تعادل را حذف می کند.

مشخصات استاندارد سیلندر وزنه تعادل جرثقیل شما چیست؟

سوراخ Φ200 میلی متر، میله Φ100 میلی متر، سکته مغزی 180 میلی متر، فاصله نصب 530 میلی متر، فشار کاری 25 مگاپاسکال و 40 مگاپاسکال، رابط 3-G1/4 · M20×1.5 · 2-M14×1.5، وزن 124 کیلوگرم. شماره نقشه QAY220.12/13A-00.

آیا می توانید رابط سوراخ، استروک و نصب را سفارشی کنید؟

بله. ما سیلندرهای وزنه تعادل سفارشی با سوراخ از Φ40 میلی‌متر تا Φ400 میلی‌متر، فاصله نصب و نصب سفارشی، نصب سوراخ یا فلنج، و هر رشته رابط مورد نیاز می‌سازیم. یک نقشه PDF، DWG، DXF یا STEP ارسال کنید و ما ظرف 24 ساعت نقل قول خواهیم کرد.

حداکثر فشار کاری چقدر است؟

مدل استاندارد دارای 25 مگاپاسکال پیوسته و حداکثر 40 مگاپاسکال است. درجه بندی فشار بالاتر در صورت درخواست با انتخاب مهر و موم مطابق و ضخامت کروم میله در دسترس است.

MOQ، زمان سرب و گارانتی چیست؟

MOQ 1 قطعه برای اندازه های استاندارد. زمان تحویل 15 تا 30 روز پس از تایید و واریز قرعه کشی. 12 ماه ضمانت محدود در برابر عیوب ساخت. اسناد صادرات کامل همراه با هر محموله ارائه می شود.

کدام مدل های جرثقیل از این سیلندر وزنه تعادل استفاده می کنند؟

این برای جرثقیل های متحرک کلاس QAY220 و جرثقیل های معادل 200 تا 220 تن برای تمام زمین طراحی شده است. ما همچنین سیلندرهای وزنه تعادل را برای سایر کلاس های تناژ عرضه می کنیم - مدل جرثقیل و شماره نقشه خود را برای بررسی سازگاری ارسال کنید.

چگونه سیلندر وزنه تعادل را روی جرثقیل موجود نصب کنم؟

این سیلندر از یک طرح نصب مدولار استفاده می کند که با نقاط نصب جرثقیل موجود بدون تغییر عمده مطابقت دارد. قبل از سفارش، قطر پین نصب، فاصله نصب و رابط هیدرولیک را تأیید کنید. نقشه های نصب دقیق همراه با محموله ارائه می شود. مهندسان ما همچنین می توانند طرح نصب شما را قبل از تحویل بررسی کنند.

آیا می توانم یک نمونه را قبل از سفارش عمده سفارش دهم؟

بله. سفارشات نمونه برای اندازه های استاندارد پذیرفته می شود. هزینه نمونه و حمل و نقل جداگانه ذکر شده است و می توان آن را در برابر اولین سفارش عمده محاسبه کرد.
