تعویض کوپلینگ دنده ای شکل درام GICLZ

مزایای محصول

انتقال پایدار نیرو در سناریوهای صنعتی

به عنوان یک محصول اصلی در خط تولید اجزای انتقال مکانیکیRaydafon، کوپلینگ دنده ای به شکل درام GICLZ به طور مداوم عملکرد فوق العاده ای را در سناریوهای مختلف صنعتی نشان می دهد که به انتقال توان پایدار نیاز دارند.

این بسیار مورد علاقهکوپلینگ چرخ دنده ای به شکل طبل انعطاف پذیرنه تنها می تواند کارایی عملیات تجهیزات را به طور موثر بهبود بخشد، بلکه به طور دقیق مشکلات رایج مختلف در فرآیند اتصال شفت را حل می کند و آن را به یک جزء ارجح برای بسیاری از شرکت های صنعتی در پیکربندی سیستم های انتقال تبدیل می کند.

عملکرد عالی با گشتاور بالا

از نظر ظرفیت انتقال گشتاور، کوپلینگ دنده ای درام شکل GICLZ عملکرد بسیار برجسته ای دارد و می توان آن را عالی نامید.کوپلینگ دنده با گشتاور بالا. محدوده گشتاور 0.8 - 3500 kN·m (GICLZ1-GICLZ30) را پوشش می دهد، به راحتی بارهای سنگین مختلف را با راندمان انتقال به 99.7٪ حمل می کند.

این عملکرد عالی آن را قادر می سازد تا نقشی بی بدیل در شرایط کاری با سرعت کم و بار سنگین در زمینه هایی مانندمعدن و متالورژی، ارائه تضمین های انتقال مطمئن برای تولید پایدار این صنایع.

جبران ناهماهنگی برتر

علاوه بر این، کوپلینگ دنده درام شکل GICLZ همچنین توانایی بسیار خوبی در سازگاری با ناهماهنگی ها دارد و یک دستگاه قدرتمند است.کوپلینگ دنده با ناهماهنگی بالا. این می تواند به طور موثر ناهماهنگی های زاویه ای، شعاعی و محوری را جبران کند.

به خصوص عملکرد بهینه جابجایی زاویه ای آن به طور موثر شرایط تماس سطح دندان را بهبود می بخشد. در مقایسه با کوپلینگ های دندانه مستقیم، عمر سرویس خود را تا حد زیادی افزایش می دهد، زمان خاموش شدن تجهیزات و زمان نگهداری ناشی از سایش کوپلینگ را کاهش می دهد و تداوم عملکرد کل سیستم تولید را بیشتر می کند.

دوام قوی و نگهداری کم

دوام قوی و هزینه نگهداری پایین نیز از مزایای قابل توجه این کوپلینگ Raydafon است. از مواد با استحکام و دوام بالا ساخته شده است که صدای کم و لرزش کم در حین کار دارد.

این نه تنها میزان سایش خود را کاهش می دهد، بلکه از دست دادن تجهیزات متصل را نیز کاهش می دهد. قابل اعتماد استکوپلینگ دنده انعطاف پذیر برای مصارف صنعتیمناسب برای محیط های خشن مانندصنایع شیمیایی و انرژی های تجدید پذیر. در این زمینه ها با الزامات بسیار بالا برای عملکرد تجهیزات، عملکرد پایدار را به ارمغان می آورد و به شرکت ها کمک می کند تا هزینه های عملیاتی و نگهداری تجهیزات را کاهش دهند.

سهولت نصب و کنترل هزینه

علاوه بر این، طراحی کوپلینگ دنده ای درام شکل GICLZ همچنین راحتی نصب و کنترل طولانی مدت هزینه را در نظر می گیرد. ساختار جمع و جور آن، همراه با ظرفیت باربری قوی، عملکرد کارآمد را تضمین می کندکوپلینگ دنده صنعتی، که می تواند از عملیات مداوم طولانی مدت تجهیزات بدون مداخلات تعمیر و نگهداری مکرر پشتیبانی کند.

این مفهوم طراحی با تعهد Raydafon برای ارائه قطعات با کیفیت بالا و قابل تعویض برای بازار جهانی بسیار سازگار است و راه‌حل‌های انتقال مقرون‌به‌صرفه‌تری را برای شرکت‌های صنعتی در سراسر جهان به ارمغان می‌آورد.

مشخصات محصول

انطباق با استانداردها و انطباق شفت

کوپلینگ دنده درام شکل GICLZ تولید شده توسط Raydafon کاملاً مطابق بااستانداردهای JB/ZQبرای پارامترها و ابعاد اصلی، و به طور کامل الزامات JB/ZQ4382-86 مشخصات فنی برای کوپلینگ دنده را برآورده می کند.

این یک راه حل کوپلینگ دنده ای به شکل طبل انعطاف پذیر در زمینه انتقال صنعتی است. این کوپلینگ که به طور خاص برای اتصال محورهای انتقال هم محور افقی طراحی شده است، می تواند به طور انعطاف پذیری با انحرافات زاویه ای و جابجایی شعاعی شفت در شرایط کاری واقعی سازگار شود. همچنین امکان حرکت آزاد محوری محدود شفت را فراهم می کند و به راحتی با انبساط حرارتی و انقباض شفت ناشی از تغییرات دما در حین کار مقابله می کند، بنابراین تضمین قابل اعتمادی برای انتقال پایدار تجهیزات ارائه می دهد.

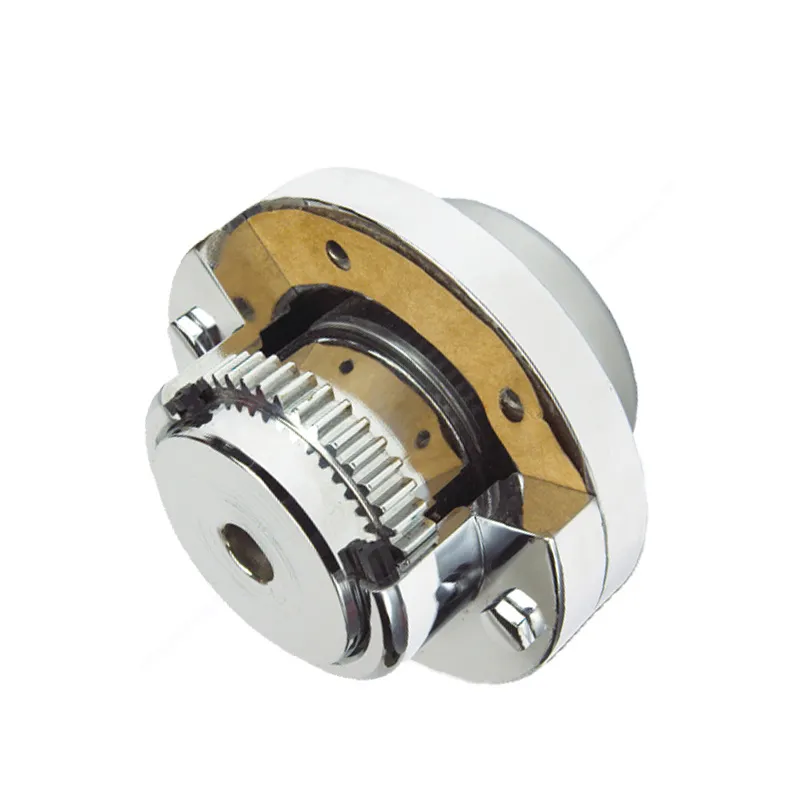

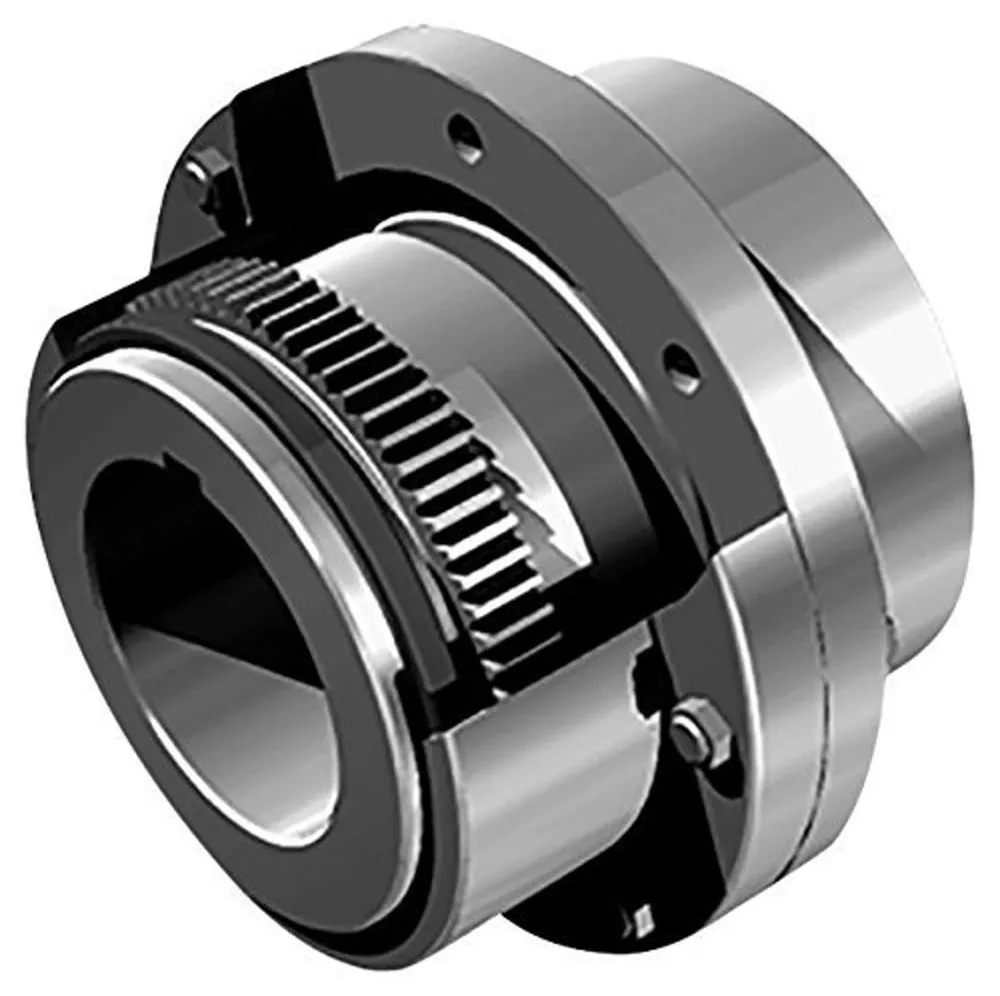

ساختار آستین چرخ دنده خارجی به شکل طبل

برجسته ترین ویژگی طراحی کوپلینگ چرخ دنده درام شکل GICLZ در ساختار آستین دنده بیرونی درام شکل آن نهفته است. این طراحی دندان‌های داخلی و خارجی کوپلینگ را قادر می‌سازد تا به حالت مش بندی بهینه دست یابند که به طور قابل توجهی پایداری انتقال را بهبود می‌بخشد.

کوپلینگ از فولاد مرغوب با سطوح دندانی متوسط ​​ساخته شده است. با تکیه بر مواد جامد و ساختار معقول خود، به یک محصول با کارایی بالا تبدیل می شودکوپلینگ چرخ دنده به شکل درام با گشتاور بالا، دارای ظرفیت باربری عالی است و می تواند به راحتی نیازهای انتقال بار سنگین را در سناریوهای صنعتی برطرف کند. برای افزایش بیشتر عملکرد، سطوح دندان می توانند تحت درمان سختی قرار گیرند تا به استاندارد سختی HRC ≥ 56 برسند. پس از سخت شدن، ظرفیت باربری کوپلینگ به طور قابل توجهی افزایش می یابد در حالی که ویژگی سبک وزن و اینرسی چرخشی کم خود را حفظ می کند، بدون تحمیل بار اضافی به شفت.

قابلیت اطمینان، روانکاری و آب بندی

از نظر قابلیت اطمینان، کوپلینگ دنده درام شکل GICLZ نیز عالی عمل می کند. مجهز به ساختارهای روانکاری پیشرفته و اجزای آب بندی است. روانکاری خوب می تواند سایش سطح دندان را کاهش دهد، در حالی که آب بندی با کیفیت بالا می تواند به طور موثر از نشت روغن روان کننده و نفوذ ناخالصی جلوگیری کند.

این نه تنها طول عمر کوپلینگ را افزایش می دهد، بلکه تعمیر و نگهداری روزانه را نیز ساده می کند. به عنوان یککوپلینگ دنده ای شکل درام با جبران نادرست تراز بالاطراحی ساختاری متقارن آن به اجزای آن قابلیت تعویض عالی را می بخشد و تعمیر و نگهداری و تعویض قطعات را کارآمدتر و راحت تر می کند. هنگامی که سرعت خطی عملکرد کوپلینگ از 36 متر بر ثانیه تجاوز می کند، عملیات متعادل کننده دقیق دینامیکی عملکرد پایدار تجهیزات را تضمین می کند و از ارتعاشات ناشی از عملکرد با سرعت بالا که بر دقت انتقال تأثیر می گذارد جلوگیری می کند.

پیکربندی سوراخ شفت و ماتریس سری کامل

برای برآورده کردن الزامات اتصال تجهیزات مختلف، کوپلینگ چرخ دنده ای درام شکل GICLZ انواع طرح های پیکربندی سوراخ شفت را ارائه می دهد که ترکیبات سوراخ شفت متعدد مانند نوع Y، نوع Z1 و نوع J1 را پوشش می دهد. مهم نیست که چه نوع سناریوی اتصال شفت، روش نصب مناسبی را می توان پیدا کرد.

Raydafon دارای یک طرح جامع در زمینه کوپلینگ دنده است. علاوه بر نوع GICLZ، چندین سری محصولات از جمله GICL، GⅡCL، GⅡCLZ و NGCL نیز دارد. Raydafon با ماتریس محصولات سری کامل خود به یک محصول قابل اعتماد تبدیل شده استتامین کننده کوپلینگ دنده انعطاف پذیردر زمینه صنعتی و محصولات آن به طور گسترده در سیستم های انتقال صنایع مختلف مانند متالورژی، معدن، مهندسی شیمی و برق استفاده می شود.

ظرفیت تحمل بار و عملکرد ناهماهنگی

از نظر مقایسه ظرفیت باربری، کوپلینگ چرخ دنده درام شکل GICLZ مزایای قابل توجهی را نشان می دهد. تحت شرایط یکسان قطر بیرونی آستین داخلی و حداکثر قطر خارجی کوپلینگ، ظرفیت باربری آن 15 تا 20 درصد بیشتر از کوپلینگ های دندانه مستقیم است و به آن امکان می دهد گشتاور بیشتری را در فضای نصب فشرده تر منتقل کند.

از نظر عملکرد جبران ناهماهنگی، این کوپلینگ دنده درام شکل حتی برجسته تر است. هنگامی که جابجایی شعاعی صفر باشد، جبران جابجایی زاویه‌ای آن می‌تواند به 1 درجه 30 دقیقه برسد که در مقایسه با کوپلینگ‌های دندان مستقیم، 50 درصد بهبود دارد. حتی در شرایط کاری که دقت تراز محوری ایده آل نیست، می تواند پایدار عمل کند. علاوه بر این، تحت یک ماژول، تعداد دندان‌ها و عرض دندان، ساختار دندان به شکل طبل می‌تواند به جبران جابه‌جایی زاویه‌ای بیشتری دست یابد، با سازگاری بسیار بیشتر از کوپلینگ‌های دندانه مستقیم.

تماس بهینه دندان و مونتاژ آسان

طراحی سطح دندان درام شکل GICLZ به شکل درامکوپلینگ دندههمچنین می تواند وضعیت تماس دندان های داخلی و خارجی را بهینه کند. هنگامی که جابجایی زاویه ای در شفت وجود دارد، به طور موثری از اکستروژن لبه بر روی سطوح دندان جلوگیری می کند، تمرکز تنش را کاهش می دهد و در عین حال مقاومت در برابر سایش و مقاومت اصطکاک سطوح دندان را افزایش می دهد، نویز در حین انتقال را کاهش می دهد، فاصله تعمیر و نگهداری تجهیزات را افزایش می دهد، زمان خرابی برای تعمیر و نگهداری را کاهش می دهد و راندمان تولید را بهبود می بخشد.

علاوه بر این، دو سر آستین دنده خارجی کوپلینگ شکل دهان زنگوله ای دارد. این طراحی دقیق، نصب و جداسازی کوپلینگ را راحت‌تر می‌کند و در زمان مونتاژ و نگهداری تجهیزات، در هزینه‌های ساعت کار صرفه‌جویی می‌کند.

نکات کارایی و کاربرد

با راندمان انتقال 99.7 درصد، کوپلینگ چرخ دنده درام شکل GICLZ به جایگزینی ارجح برای کوپلینگ های دندانه مستقیم در سراسر جهان تبدیل شده است. Raydafon دارای یک سیستم تولید کامل است که می تواند اطمینان حاصل کند که هر کوپلینگ GICLZ دارای مشخصات کامل و مطابق با استانداردها است و محصولات پایدار و قابل اعتمادی را در اختیار کاربران قرار می دهد.

به عنوان یک کارآمدکوپلینگ دنده ای به شکل طبل صنعتی، دارای استحکام و انعطاف پذیری است اما فاقد کشش است. بنابراین، برای شرایط کاری که نیاز به میرایی ارتعاش و بافر دارند، مناسب نیست، و همچنین نمی توان آن را در تجهیزات مکانیکی که دارای الزامات دقیق در مورد دقت تراز شفت هستند، استفاده کرد. کاربران می توانند با توجه به نیازهای واقعی شرایط کاری انتخاب های معقولی انجام دهند.
