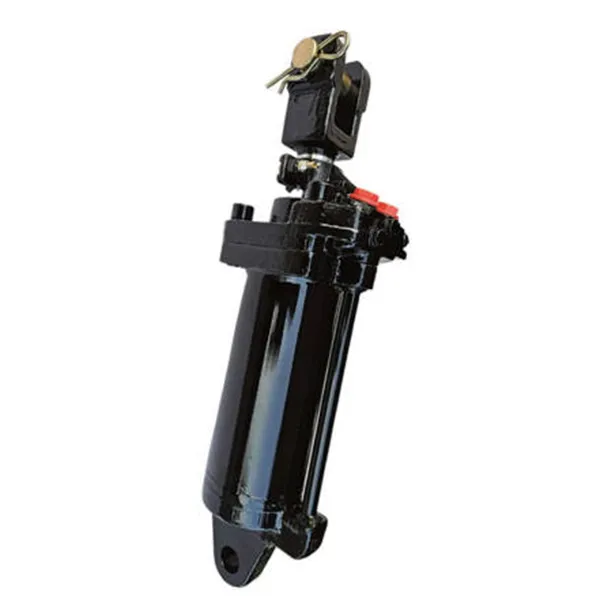

سیلندر بالابر هیدرولیک EP-TF1304.55.012

مشخصات مهندسی اصلی

اجزای محصول

تعویض سیلندر قدیمی خود با سیلندر بالابر هیدرولیک EP-TF1304.55.012 یک حرکت هوشمندانه است، اما برای استفاده حداکثری از این سیلندر بالابر هیدرولیک ناهموار، باید آن را با قطعات مناسب جفت کنید. بیایید در مورد آنچه که بهترین کار را انجام می دهد صحبت کنیم.

با دریچه های کنترل هیدرولیک شروع کنید – این اسب های کار کوچک باید با نیازهای جریان سیلندر مطابقت داشته باشند. اگر درجه GPM/LPM سوپاپ شما خیلی کم باشد، سیستم را مسدود می کند و حرکت سیلندر بالابر هیدرولیک صنعتی را کند می کند. هیچ کس خواهان تنظیم تاخیری نیست، بنابراین تطبیق سوپاپ با نیازهای سیلندر غیرقابل مذاکره است.

سپس پمپ هیدرولیک وجود دارد. اگر در حال ارتقاء به یک سیلندر بالابر هیدرولیک قوی تر مانند این هستید، ممکن است پمپ فعلی شما آن را قطع نکند. شما باید بررسی کنید که آیا می تواند مایع کافی را فشار دهد تا سیلندر را با سرعت مورد نیاز حرکت دهد. یک پمپ کم حجم حتی سخت ترین سیلندر بالابر هیدرولیک سنگین را نیز مهار می کند، بنابراین این بررسی را نادیده نگیرید.

و از اصول اولیه غافل نشویم: مایع هیدرولیک و فیلترهای قفسه بالایی. آنها را به عنوان رگ حیاتی سیلندر بالابر هیدرولیک خود در نظر بگیرید. مایع تمیز آب‌بندها را در شکل نگه می‌دارد، نشت‌ها و سایش‌هایی را که می‌تواند عملکرد را مخابره کند، متوقف می‌کند. صرف نظر از مایعات ارزان قیمت یا فیلترهای قدیمی یک راه سریع برای کوتاه کردن عمر این سیلندر بالابر هیدرولیک قابل اعتماد است—بنابراین کمی در اینجا پرپر کنید، ارزشش را دارد.

نحوه محاسبه ظرفیت بالابری سیلندر هیدرولیک

فهمیدن اینکه یک سیلندر هیدرولیک چقدر می تواند بلند کند فقط یک تمرین ریاضی نیست، بلکه کلید انتخاب یک سیلندر مناسب برای وسایل شماست. چه از یک سیلندر بالابر هیدرولیک برای بالابرهای قیچی استفاده کنید، چه مواد را مستقیماً به سمت بالا حرکت دهید یا اتومبیل ها را بالا بکشید، اندازه مناسب باعث می شود چیزها ایمن، خوب کار کنند و هزینه ای بیش از حد نیاز نداشته باشند.

با فرمول اصلی شروع کنید - نیازی به پیچیده کردن آن نیست. نیروی بالابر به ضرب فشار ناحیه موثر سیلندر کاهش می یابد. در متریک، این نیرو (به نیوتن) = فشار (پاسکال) × مساحت (متر مربع) است. برای امپریال، نیرو (پوند) = فشار (PSI) × مساحت (اینچ مربع) است. برای بدست آوردن مساحت، فقط از π ضرب (نصف قطر سوراخ) مجذور استفاده کنید. فرض کنید یک سیلندر بالابر هیدرولیک سنگین با سوراخ 100 میلی متری (که حدود 3.94 اینچ است) دارید که با 200 بار (تقریبا 2900 PSI) کار می کند. مساحت 3.14 برابر (0.05 متر مربع) خواهد بود که 0.00785 متر مربع است. آن را در 200×105 پاسکال ضرب کنید، در این صورت نیرویی در حدود 15700 نیوتن مشاهده می کنید که برای تحمل بارهای سخت کافی است.

بعد، طول ضربه را فراموش نکنید. اینکه چقدر باید بلند کنید به این بستگی دارد. چه سیلندر بالابر هیدرولیک فشرده برای ترازهای اسکله یا یک استوانه بلند برای بالابرهای تلسکوپی باشد، مطمئن شوید که حرکت با حرکت عمودی شما مطابقت دارد. خیلی کوتاه است و نمی توانید به آن برسید. خیلی طولانی است و فضا را تلف می کنید.

سپس چیزهایی در دنیای واقعی وجود دارند که به آن نیروی نظری می‌رسند - اصطکاک، زاویه‌ای که سیلندر در آن نصب شده است، سرعت حرکت آن. به همین دلیل است که یک ضریب ایمنی، معمولاً 1.2 تا 1.5 را اضافه می کنید. برای سیلندرهای بالابر هیدرولیک عمودی در نقاط حساس مانند آسانسور یا سکوهای هوایی، این حاشیه اضافی اختیاری نیست - برای ایمن نگه داشتن وسایل ضروری است.

در نهایت، نحوه نصب سیلندر را بررسی کنید. نحوه اتصال آن بر نحوه انتقال نیرو تأثیر می گذارد. اگر از سیلندر بالابر هیدرولیک OEM در تنظیمات سفارشی استفاده می کنید، مطمئن شوید که نقاط نصب می توانند بار کامل را بدون خم شدن یا فرسودگی تحمل کنند. چه به یک سیلندر بالابر هیدرولیک تک کاره برای بلند کردن میزها و چه به یک سیلندر دو کاره برای کارهای عمودی نیاز داشته باشید، تیم ما در Raydafon می تواند به اندازه و تنظیم مناسب کمک کند. فقط بار، ضربه و فشار را به ما بگویید و ما شما را به سیلندر بالابر هیدرولیک مناسب برای کار راهنمایی می کنیم.

سوالات متداول

Q1: چگونه می توانم بفهمم که سیلندر فعلی من برای این کار کوچک است؟

پاسخ: علائم رایج عبارتند از ناتوانی در بلند کردن بار نامی دستگاه، عملکرد بسیار آهسته حتی زمانی که موتور در RPM بالا است، یا شیر فشار شکن سیستم شما در طول استفاده معمولی به طور مکرر فعال می شود.

Q2: نشانه های نشت آب بند پیستون داخلی چیست؟

A: واضح ترین علامت "رانش سیلندر" است، که در آن یک بار افزایش یافته به آرامی خود را بدون هیچ ورودی کنترلی پایین می آورد. همچنین ممکن است متوجه کاهش قدرت و کندتر شدن زمان چرخه طبیعی شوید.

Q3: آیا می توانم به سادگی سیلندر خود را با یک سیلندر بزرگتر تعویض کنم تا قدرت بیشتری داشته باشم؟

پاسخ: در حالی که یک سیلندر سوراخ بزرگتر نیروی بیشتری را فراهم می کند، باید اطمینان حاصل کنید که بقیه سیستم شما (پمپ، سوپاپ ها، شیلنگ ها) می توانند جریان کافی را فراهم کنند. همچنین باید بررسی کنید که ابعاد فیزیکی و نقاط نصب سیلندر جدید متناسب با دستگاه شما باشد. اگر مطمئن نیستید با یک متخصص مشورت کنید.

Q4: سیلندر هیدرولیک من از انتهای جایی که میله بیرون می آید نشتی دارد. این به چه معناست؟

A: این نشان دهنده خرابی مهر و موم میله است که احتمالاً ناشی از یک میله ضربه خورده یا آسیب دیده، آلودگی یا فرسودگی ساده است. برف پاک کن و میله سخت کرومی EP-TF1304.55.012 برای به حداقل رساندن این مشکل رایج طراحی شده است.
