چرخ دنده های مخروطی پلاستیکی
  • چرخ دنده های مخروطی پلاستیکیچرخ دنده های مخروطی پلاستیکی
  • چرخ دنده های مخروطی پلاستیکیچرخ دنده های مخروطی پلاستیکی

چرخ دنده های مخروطی پلاستیکی

Raydafon چرخ‌دنده‌های مخروطی پلاستیکی را در نینگبو، چین تولید می‌کند که در POM و نایلون برای درایوهای زاویه راست قالب‌گیری می‌شوند. نسبت های استاندارد عبارتند از 1:1، 2:1، 3:1، 4:1 و 5:1. ماژول های زمین M0.25 تا M1. تعداد دندان ها از 10 تا 60. قطر سوراخ 3.0 تا 10.0 میلی متر؛ قطر خارجی 8.7 تا 60.4 میلی متر؛ دمای کارکرد 40- تا 80+ درجه سانتی گراد شماره قطعه شامل GB05M016، GB1M016، GB1M016BS، GB1M215030، GB1M215030BS، GB1M315045، GB1M315045BS، GB1M410040، GB1M410040، GB1M410040، GB1M410040، GB1M410040. GB1M512060BS، GB1M512* و GB1M512BS*. پسوند BS یک درج و پیچ برنجی را نشان می دهد. مهم: GB1M512* و GB1M512BS* فقط با چرخ دنده مخروطی 60 دندانه مطابقت دارند و با سایر چرخ دنده ها سازگار نیستند. هندسه دندانه‌ای قالب‌گیری شده، توری ساکت و محکم می‌دهد. پلیمر خود روان کننده و مقاوم در برابر مواد شیمیایی است. ماژول سفارشی، تعداد دندان، سوراخ، توپی و درجه مواد موجود برای طراحی. نقل قول ظرف 24 ساعت

چرخ دنده های مخروطی پلاستیکی - POM و نایلون قالبی سفارشی، M0.25 تا M1

چرخ دنده های محرک زاویه راست برای مکانیزم های دقیق کوچک: یک خانواده نسبت کامل از 1:1 تا 5:1 با 10 تا 60 دندانه، قالب گیری شده در POM یا نایلون، با درج برنجی و پیچ تنظیم اختیاری. به اندازه کافی بی صدا برای دستگاه های قهوه ساز و چاپگرها، به اندازه کافی سبک برای دستگاه های باتری دار، و برای طراحی در هر نقطه از جهان عرضه می شود.

  • 1:1 - 5:1نسبت های استاندارد
  • M0.25 - M1ماژول پیچ (mod)
  • 10-60تعداد دندان موجود است
  • -40 تا +80 درجه سانتیگراددمای عملیاتی

چرخ دنده های مخروطی پلاستیکی برای درایوهای با زاویه راست - POM و نایلون قالبی سفارشی

یک چرخ دنده مخروطی پلاستیکی با استفاده از دندانه‌های پلیمری قالب‌گیری شده به جای دندانه‌های فلزی برش، درایو را 90 درجه می‌چرخاند. تنها این تغییر نیاز به روغن کاری را از بین می برد، وزن جفت را کاهش می دهد و مش را به طرز محسوسی آرام تر می کند - به همین دلیل است که این آرایش در ماشین های قهوه ساز، چاپگرها، موتورهای پرده، جاروبرقی ربات و وسایل نقلیه کوچک کنترل از راه دور نمایان می شود. Raydafon این خانواده را به عنوان تولید کننده و تامین کننده از کارخانه خود در نینگبو، چین تولید می کند، بنابراین هیچ حاشیه تجاری بین شما و دستگاه قالب گیری وجود ندارد.

سفارشی سازی پارامترهایی را پوشش می دهد که معمولاً تعیین می کنند که آیا یک چرخ دنده مناسب است یا خیر: ماژول، تعداد دندانه ها، قطر سوراخ، ابعاد توپی و باس، نسبت و خود پلیمر. یک نقاشی، یک نمونه چرخ دنده یا حتی یک عکس با ابعاد ارسال کنید و ما نزدیکترین قسمت استاندارد را تأیید می کنیم یا یک ابزار جدید را نقل می کنیم. محصولات مرتبط از همان کارگاه شامل موارد گسترده تر استدنده پلاستیکیمحدوده،چرخ دنده مارپیچ پلاستیکیخانواده برای درایوهای شفت موازی و فلزچرخ دنده اریبخطی که در آن گشتاور بیشتر از چیزی است که پلیمر می تواند حمل کند.

مشخصات دنده مخروطی پلاستیکی

  • مرجع ابعاد استانداردΦ12 میلی متر (در اندازه های ذکر شده در جدول زیر نیز موجود است)
  • ماژول پیچ (mod)M0.25، با 0.5 و 1.0 در محدوده استاندارد قطعه
  • نوع موادپلاستیک - POM، نایلون (PA)، یا در صورت نیاز مشتری
  • نسبت ها1:1، 2:1، 3:1، 4:1، 5:1
  • دمای عملیاتی-40 درجه سانتیگراد تا +80 درجه سانتیگراد
  • ویژگی های اختیاریدرج برنجی، پیچ تنظیم، سوراخ سفارشی و توپی
  • سفارشی سازیماژول، تعداد دندان، سوراخ، طول باس، عرض دندان، درجه مواد

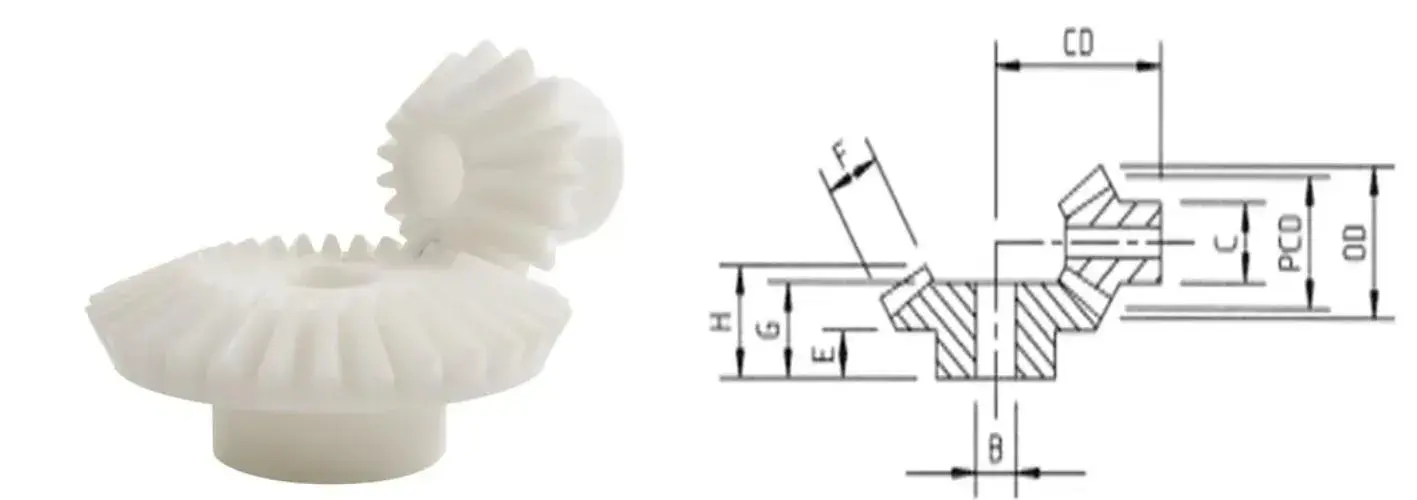

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
هندسه مرجع برای خانواده چرخ دنده های مخروطی پلاستیکی - حروف ابعاد زیر با این طراحی مطابقت دارند.
1:1سرعت برابر، انتقال زاویه راست
2:1سرعت خروجی را نصف کنید
3:1کاهش سرعت سوم
4:1کاهش سرعت یک چهارم
5:1کاهش سرعت پنجم

نکته تطبیقی ​​مهم:جفت های نسبت جفت شده باید با هم استفاده شوند. چرخ دنده های مخروطی دندانه مستقیم در نسبت 1:1 در نسبت خود قابل تعویض هستند، اماقطعات با نسبت 5:1 که شماره قطعه آنها به * (GB1M512* و GB1M512BS*) ختم می شود فقط با چرخ دنده مخروطی 60 دندانه مطابقت دارد - هندسه آنها با هیچ چرخ دنده دیگری سازگار نیست.لطفا قبل از سفارش شماره قطعه جفت گیری را تایید کنید.

ابعاد، تعداد دندان ها و نسبت ها

تمامی ابعاد بر حسب میلی متر از حروف B، CD، C، E، F، G و H به همراه نقشه مرجع بالا برای بررسی تناسب با طرح خود استفاده کنید.

برای خواندن هر ستون، جدول را به طرفین حرکت دهید. ستون سمت راست درج برنجی و نسخه پیچ تنظیم شده برای هر قسمت را نشان می دهد.

قسمت شماره زمین
(Mod)
شماره از
دندان ها
تمامی ابعاد بر حسب میلی متر درج برنجی
پیچ تنظیم
دیا بیرون. پیچ دیا. مته دیا. ب سی دی هاب دیا. سی طول رئیس E عرض دندان F طول G طول H
نسبت 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
نسبت 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
نسبت 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
نسبت 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
نسبت 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

خواندن جدول:قطعات با پسوند BS دارای یک درج برنجی و پیچ تنظیم برای تثبیت شفت مثبت هستند. حروف B، CD، C، E، F، G و H از نقشه مرجع در بخش مشخصات بالا پیروی می کنند. خط تیره در یک ستون طولی به این معنی است که بعد برای آن قسمت قابل اعمال نیست. مطمئن نیستید که کدام جفت برای چیدمان شما مناسب است؟ نقشه یا ابعاد شفت را ارسال کنید و ما آن را مطابقت می دهیم.

جزئیات محصول

عکس‌هایی از چرخ دنده‌های مخروطی پلاستیکی قالب‌گیری شده ما - فرم دندان، توپی و گزینه درج برنجی.

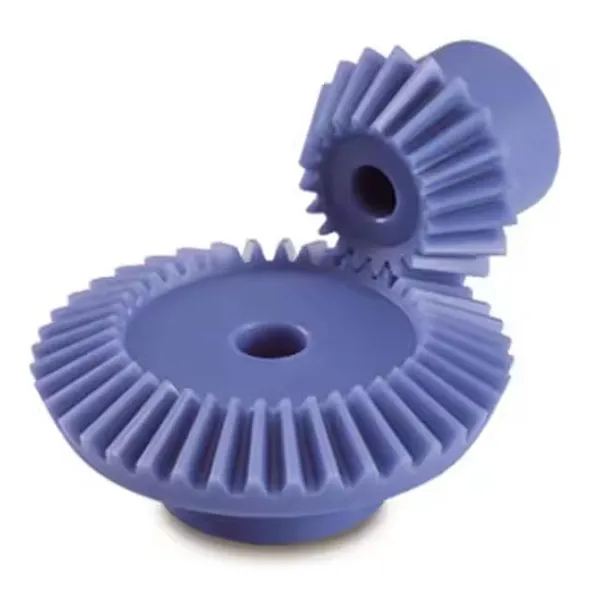

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
چرخ دنده های مخروطی پلاستیکی قالب گیری شده - شکل دندان و جزئیات توپی در محدوده نسبت.

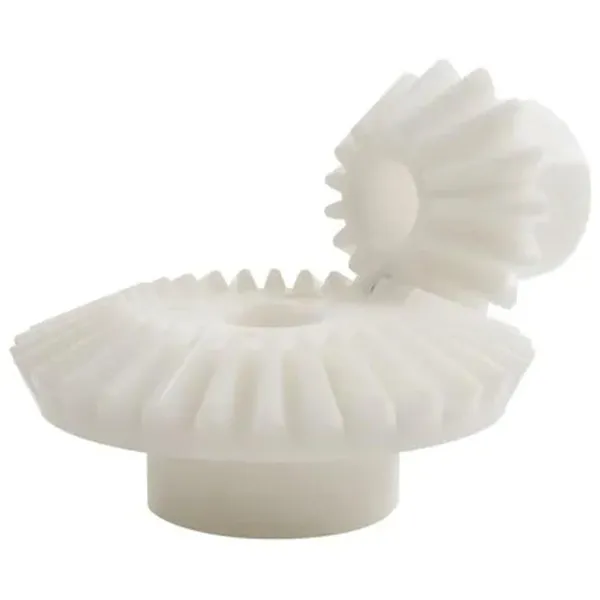

Plastic bevel gear pair in POM moulded for a right-angle drive
جفت دنده مخروطی POM برای درایو با زاویه سمت راست.

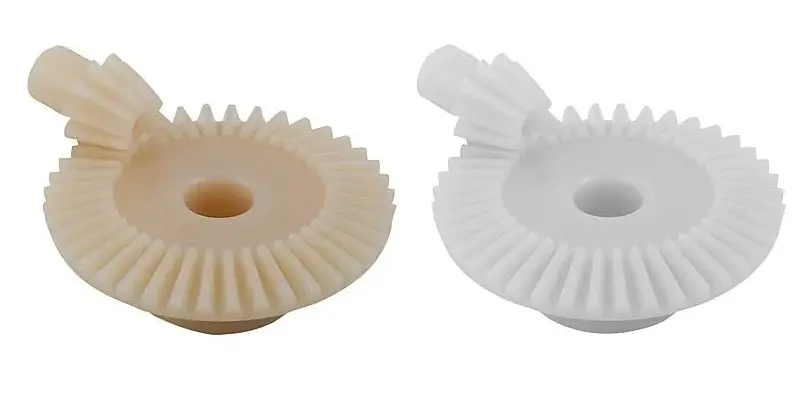

Plastic bevel gear set assembled and checked before packing
مجموعه دنده های جفت شده قبل از بسته بندی از نظر مش و واکنش برگشتی بررسی می شوند.

مزایای کلیدی

  • پلیمرهای تمیز و مقاوم در برابر سایشPOM و نایلون در برابر رطوبت و طیف گسترده ای از مواد شیمیایی مقاومت می کنند، بنابراین چرخ دنده در محیط های مرطوب، قابل شستشو یا خورنده خفیف که در آن چرخ دنده فلزی آبکاری شده در نهایت خورده می شود، به کار خود ادامه می دهد. بدون رنگ آمیزی، بدون آبکاری و بدون لایه روغن برای نگهداری.
  • دندان هایی که دقیقا قالب گیری شده اندفرم دندان به جای کاتر از حفره قالب می آید، بنابراین درگیری محکم و ثابت در سراسر دسته باقی می ماند. نتیجه چرخش ثابت و بی صدا است – خاصیتی که در دستگاه های حساس به نویز مانند دستگاه های قهوه ساز و چاپگرها بیشترین اهمیت را دارد.
  • کسری از وزن فلزجرم کم بار روی شفت ها و یاتاقان ها را کاهش می دهد، اینرسی موتور را کاهش می دهد و عمر باتری را در محصولات قابل حمل و باتری افزایش می دهد.
  • درایو با زاویه سمت راست در یک پاکت فشردههندسه اریب قدرت را از طریق 90 درجه بدون نیاز به محفظه گیربکس جداگانه منتقل می کند، که مکانیسم های کوچک را کوتاه و ساده نگه می دارد.
  • سفارشی برای نقاشی شماماژول، تعداد دندان، قطر سوراخ، ابعاد توپی و باس، نسبت و درجه پلیمر همگی می‌توانند مطابق با نیاز تولید شوند. اگر یک قطعه استاندارد در جدول مناسب باشد، این را می گوییم و در هزینه ابزارآلات صرفه جویی می کنیم.
  • قیمت و کنترل مستقیم کارخانهقالب گیری، بازرسی و بسته بندی در داخل انجام می شود، بنابراین هیچ حاشیه متوسطی وجود ندارد و کیفیت توسط همان تیم سازنده قطعه بررسی می شود.

برنامه های کاربردی

ترکیبی از وزن سبک، دویدن بی صدا و مقاومت در برابر خوردگی، چرخ دنده های مخروطی پلاستیکی را برای درایوهای کوچک با زاویه راست در چندین خانواده محصول مناسب می کند.

دستگاه های خانه هوشمند

ماشین‌های پرده هوشمند به آرامی بدون ایجاد مزاحمت در اتاق باز و بسته می‌شوند، در حالی که جاروبرقی‌های روباتی از همان درایو زاویه راست برای بالا رفتن و چرخش با قدرت کم و عمر طولانی استفاده می‌کنند.

تجهیزات اداری

چاپگرها برای تغذیه کاغذ صاف و سر و صدای کم به شکل دندانی ثابت متکی هستند و دستگاه های خردکن از مقاومت شیمیایی و مقاومت در برابر سایش برای مقابله با بارگذاری مداوم کاغذ بدون خرابی زودرس استفاده می کنند.

اسباب بازی ها و محصولات مصرفی

وسایل نقلیه کنترل از راه دور از وزن کم بهره می برند که عمر باتری را بهبود می بخشد، در حالی که پلیمر سقوط و ضربه را تحمل می کند. درجات مواد مناسب برای محصولات کودکان موجود است.

قهوه ساز و لوازم کوچک

درایوهای با زاویه قائم در لوازم خانگی بدون آلودگی گریس قطعات اطراف کار می کنند و مش قالب گیری شده صدای کار را در محیط های خانگی کم نگه می دارد.

ابزار دقیق و محرک های کوچک

انتقال فشرده 90 درجه در مکانیسم‌های اندازه‌گیری و موقعیت‌یابی، که در آن قطعات اینرسی کم و غیر مغناطیسی و بدون زنگ‌زدگی مزیت محسوب می‌شوند.

ماشین آلات سفارشی

هر درایو کوچک با زاویه سمت راست که در غیر این صورت به یک جفت مخروطی فلزی، یک محفظه جداگانه و یک نقطه روغن کاری نیاز دارید. نقشه و وظیفه را ارسال کنید و ما در مورد مواد و نسبت مشاوره خواهیم داد.

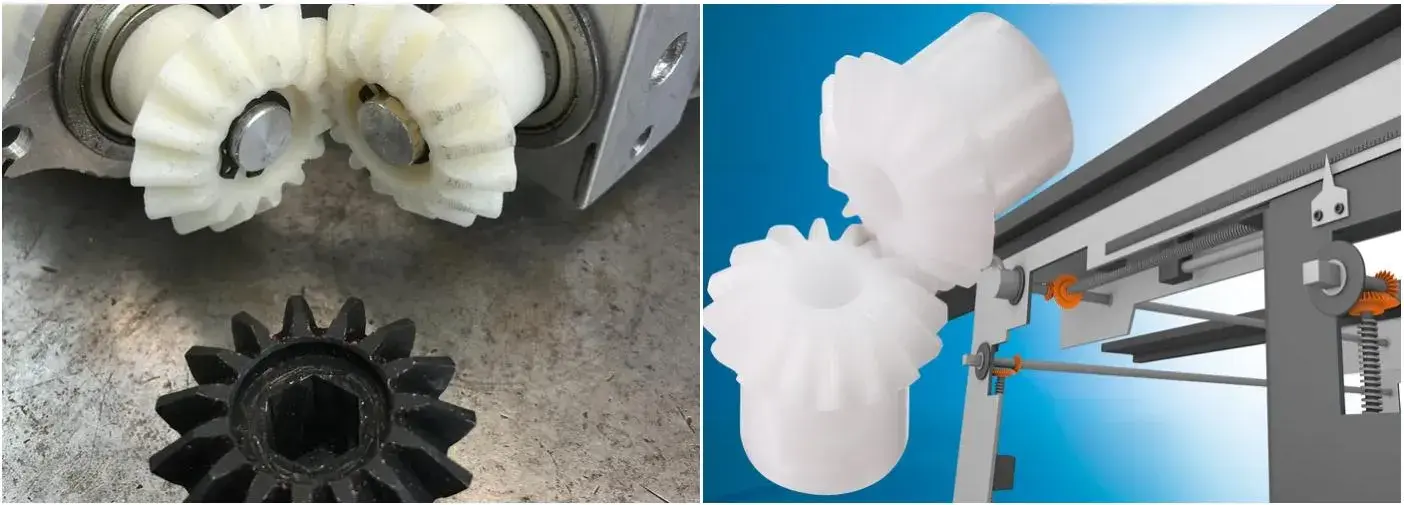

Plastic bevel gears used in smart home, office equipment and toy applications
چرخ دنده های مخروطی پلاستیکی در سراسر خانه هوشمند، تجهیزات اداری و برنامه های کاربردی محصولات مصرفی در خدمت هستند.

سوالات متداول خریدار

  • آیا می توانید یک چرخ دنده مخروطی پلاستیکی را به نقاشی من یا از یک نمونه تولید کنید؟بله. یک نقشه ابعادی یا نمونه چرخ دنده با ماژول، تعداد دندان، نسبت، سوراخ و اولویت مواد ارسال کنید. ما تأیید می‌کنیم که آیا یک قطعه استاندارد موجود در جدول بالا مناسب است یا یک قالب جدید را نقل‌قول می‌کنیم و اگر می‌خواهید هندسه را قبل از ابزارسازی تأیید کنید، می‌توانیم ابتدا یک نمونه اولیه ماشین‌کاری شده ارائه کنیم.
  • کدام ماده را انتخاب کنم، POM یا نایلون؟POM انتخاب معمولی برای جفت‌های مخروطی دقیق است زیرا سفت، اصطکاک کم و پایداری ابعادی آن در رطوبت است که فاصله مرکز و واکنش برگشتی را قابل پیش‌بینی نگه می‌دارد. نایلون سخت‌تر و در جذب ضربه بهتر است، اما رطوبت را جذب می‌کند و کمی در ابعاد حرکت می‌کند. بار، سرعت و محیط را به ما بگویید و ما یکی را توصیه می کنیم.
  • آیا دنده ها به صورت جفت همسان عرضه می شوند؟یک جفت مخروطی فقط با دنده جفتی که روی آن طراحی شده است به درستی کار می کند. قطعات علامت گذاری شده با ستاره (GB1M512* و GB1M512BS*) فقط با چرخ دنده 60 دندانه مطابقت دارند و با دنده های دیگر سازگار نیستند. برای هر شماره قطعه دیگر، قبل از سفارش، قسمت جفت گیری را با ما تأیید کنید و ما جفت را بررسی خواهیم کرد.
  • پسوند BS روی شماره قطعه به چه معناست؟BS نشان‌دهنده یک پیچ و پیچ برنجی است که به جای تکیه بر یک سوراخ قالب‌گیری ساده، یک تثبیت مکانیکی مثبت به شفت می‌دهد. این انتخاب معمولی است که در آن دنده بار معکوس دریافت می کند یا جایی که شفت مناسب نباید بلغزد.
  • دمای کار چقدر است و آیا می توانید مواد با دمای بالاتر را تهیه کنید؟محدوده استاندارد -40 درجه سانتیگراد تا +80 درجه سانتیگراد است. برای تجهیزاتی که گرمتر هستند، می توان موادی مانند PEEK یا PPS را نقل کرد. دمای کار مداوم را به ما بگویید و ما آنچه را که برنامه نیاز دارد تأیید می کنیم.
  • زمان و شرایط سفارش شما چیست؟شماره قطعه یا نقشه را با مقدار مورد نیاز ارسال کنید. ما با قیمت، نیاز به ابزار در صورت وجود، و زمان ارائه پاسخ می دهیم - معمولاً ظرف 24 ساعت. ارسال قطعات استاندارد از انبار تولید؛ ابزار جدید از نقشه تایید شده پیروی می کند.

محصولات مرتبط و مطالعه بیشتر

درخواست قیمت چرخ دنده مخروطی پلاستیکی

شماره قطعه را از جدول بالا یا نقشه خود - ماژول، نسبت، تعداد دندان، سوراخ و مقدار را ارسال کنید. ما تطابق با دنده جفت را تأیید می کنیم، در مورد مواد توصیه می کنیم و با قیمت و زمان تحویل ظرف 24 ساعت پاسخ می دهیم.

اکنون درخواست را ارسال کنید

* نسبت ها باید به صورت جفت همسان سفارش داده شوند. ابعاد از نقشه مرجع در بخش مشخصات پیروی می کند. لطفاً قبل از سفارش، نقشه نهایی را در مقابل مونتاژ خود تأیید کنید. درج برنجی و نسخه پیچ تنظیم با پسوند BS مشخص می شود.
