چرخ دنده مارپیچی

Raydafon در کارخانه خود در نینگبو، چین، چرخ دنده های اریب مارپیچی را برای درایوهای زاویه راست تولید می کند. خط دندان منحنی دو یا چند دندان را در هر لحظه در تماس نگه می‌دارد، بنابراین درایو نرم‌تر و بی‌صداتر از یک جفت مخروطی مستقیم با همان اندازه کار می‌کند و گشتاور بیشتری را برای ابعاد خود حمل می‌کند. ماژول های استاندارد از M3 تا M12 با درجه های دقیق DIN6 تا DIN9 اجرا می شوند که با ISO، DIN، ANSI، JIS یا BS تولید می شوند. مواد شامل فولاد آلیاژی، C45، فولاد ضد زنگ، برنج، مس، آلومینیوم و POM، با عملیات سطحی از روی و نیکل آبکاری تا اکسید سیاه، Geomet و Dacromet. پینیون را می توان با حداقل پنج دندان برش داد، که امکان کاهش نسبت بزرگ را در یک مرحله با زاویه راست فراهم می کند، و کناره های دندان را می توان پس از عملیات حرارتی برای درجه های دقیق تر آسیاب کرد. چرخ دنده ها به صورت جفت منطبق با الگوی تماس قبل از ارسال بررسی می شود. نقاشی یا نمونه خود را برای نقل قول ظرف 24 ساعت ارسال کنید.

چرخ دنده اریب مارپیچی - درایو زاویه راست با دندانه منحنی، M3 تا M12

هنگامی که صافی و ظرفیت بار بیش از هر چیز دیگری اهمیت دارد، چرخ دنده مخروطی مارپیچی انتخاب انتقال با زاویه سمت راست است. خطوط منحنی دندان دو یا چند دندان را در هر لحظه در تماس نگه می‌دارند، بنابراین درایو بی‌صدا کار می‌کند، به طور یکنواخت فرسوده می‌شود و بار بسیار بیشتری را نسبت به یک جفت مخروطی مستقیم با همان اندازه حمل می‌کند. Raydafon این چرخ دنده ها را در کارخانه خود در نینگبو، چین برش می دهد، عملیات حرارتی و آسیاب می کند.

حداقل 5 دندانروی پینیون، اجازه می دهد تا نسبت های بزرگ تک مرحله ای
DIN6 - DIN9نمرات دقیق، زمین در صورت درخواست
M3 - M12ماژول های استاندارد، دیگران به طراحی

منطق طراحی

چرا یک چرخ دنده مارپیچی به جای چرخ دنده مخروطی مستقیم انتخاب کنید؟

تفاوت این دو کاملاً در خط دندان است. دندانه های چرخ دنده مخروطی مستقیم به صورت شعاعی اجرا می شوند، بنابراین هر دندان در همان لحظه با دندان جفت گیری در تمام عرض خود درگیر می شود - ضربه ای ناگهانی که در هر دندان تکرار می شود. دندانه‌های چرخ‌دنده‌های مخروطی مارپیچی بر روی یک منحنی بریده می‌شوند، بنابراین تماس از یک انتهای دندان شروع می‌شود و به سمت دیگر می‌رود، دقیقاً همانطور که یک زیپ بسته می‌شود. این تغییر هندسی واحد مسئول هر مزیت زیر است.

چرخ دنده اریب مارپیچ

  • دو یا چند دندان همیشه بار را به اشتراک می گذارند، زیرا ضریب همپوشانی بالاتر است
  • درگیری تدریجی به جای ضربه، بنابراین سر و صدای در حال اجرا به طور قابل توجهی کمتر است
  • فشار تماس در یک خط تماس طولانی‌تر پخش می‌شود و سایش یکنواخت‌تری می‌دهد
  • پینیون می‌تواند با حداقل 5 دندان کار کند و نسبت زیادی را در یک مرحله ایجاد کند
  • الگوی تماس از طریق شعاع سر برش قابل تنظیم است و می‌توان آن را با آسیاب کردن بیشتر بهبود بخشید
  • نیروی محوری تولید می کند که یاتاقان های شفت باید برای حمل آن انتخاب شوند

چرخ دنده مخروطی مستقیم

  • یک دندان در لحظه درگیری بار کامل را حمل می کند
  • ضربه در هر ورودی دندان باعث ایجاد نویز و لرزش بیشتری می شود
  • فشار تماس موضعی بالاتر است، بنابراین سایش تمایل به تمرکز دارد
  • حداقل تعداد دندان های عملی روی پینیون بالاتر است و نسبت تک مرحله ای را محدود می کند
  • برش ساده‌تر و ارزان‌تر، که مناسب درایوهای با سرعت کم و کم نویز است.
  • هیچ نیروی محوری ایجاد نمی شود، بنابراین انتخاب بلبرینگ ساده تر است

یک نقطه طراحی که ارزش برنامه ریزی دارد:از آنجایی که خط دندانه مارپیچ است، یک چرخ دنده مخروطی مارپیچی نیروی رانش محوری را در امتداد شفت ایجاد می کند. این یک نقص نیست - این بهای تعامل روان است. یاتاقان ها باید برای گرفتن آن انتخاب شوند، به همین دلیل است که یک جفت اریب مارپیچی معمولاً همراه با آرایش شفت و یاتاقان به جای جایگزینی برای یک جفت مخروطی مستقیم مشخص می شود.

مشخصات

مشخصات چرخ دنده اریب مارپیچی و گزینه های موجود

  • شماره مدل (ماژول)M3، M4، M5، M8، M12 و دیگران
  • فرم دندانمارپیچ (خط دندان منحنی)، درایو با زاویه راست
  • حداقل تعداد دندان پینیون5 دندان
  • نمرات دقیقDIN6، DIN7، DIN8، DIN9
  • استانداردهاISO، DIN، ANSI، JIS، BS و غیر استاندارد / به طراحی
  • موادفولاد آلیاژی، فولاد C45، فولاد ضد زنگ، برنج، مس، آلومینیوم، POM
  • پردازش دندانآسیاب شده، سخت شده یا آسیاب شده (ساختن برای درجه های دقیق تر استفاده می شود)
  • تحمل0.001 میلی متر - 0.1 میلی متر بسته به ویژگی و درجه دقت
  • درمان سطحیروکش روی، نیکل اندود، غیرفعال سازی، اکسیداسیون، آنودیزاسیون، ژئومت، داکرومت، اکسید سیاه، فسفاته کردن، پوشش پودری، الکتروفورز
  • عملیات اضافیشات بلاست، سندبلاست، عملیات حرارتی، بازپخت، تمپرینگ، پرداخت
  • بسته بندیکیسه پلاستیکی و کارتن، یا جعبه چوبی
  • شرایط پرداختT/T، L/C
  • زمان تولید20 روز کاری برای نمونه ها، 25 روز برای فله
  • نمونه هاقیمت نمونه 2-100 دلار؛ نمونه حمل و نقل سریع که توسط مشتری پرداخت می شود

برگه مشخصات کامل برای خواندن هر ردیف، جدول را در یک دستگاه تلفن همراه به طرفین پیمایش کنید.

مورد مشخصات
شماره مدل M3، M4، M5، M8، M12 و غیره
مواد برنج، فولاد C45، فولاد ضد زنگ، مس، POM، آلومینیوم، آلیاژ و دیگران
استاندارد ISO، DIN، ANSI، JIS، BS و غیر استاندارد
دقت DIN6، DIN7، DIN8، DIN9
درمان دندان سخت شده، آسیاب شده یا آسیاب شده
تحمل 0.001 میلی متر - 0.01 میلی متر - 0.1 میلی متر، بسته به ویژگی و درجه دقت مشخص شده
درمان سطحی روکش روی، نیکل اندود، غیرفعال سازی، اکسیداسیون، آنودیزاسیون، ژئومت، داکرومت، اکسید سیاه، فسفاته کردن، پوشش پودری، الکتروفورز
پایان شات بلاست، سندبلاست، عملیات حرارتی، بازپخت، تمپرینگ، پرداخت
بسته بندی اقلام کیسه پلاستیکی و کارتن یا بسته بندی چوبی
شرایط پرداخت T/T، L/C
زمان تولید 20 روز کاری برای نمونه، 25 روز برای انبوه
نمونه ها محدوده قیمت نمونه 2 تا 100 دلار. نمونه حمل و نقل سریع که توسط مشتری پرداخت می شود.
برنامه ماشین آلات کنترل اتوماتیک، صنایع نیمه هادی، ماشین آلات صنعتی عمومی، تجهیزات پزشکی، تجهیزات انرژی خورشیدی، ماشین ابزار، سیستم های پارکینگ، تجهیزات حمل و نقل ریلی و حمل و نقل هوایی پرسرعت و موارد مشابه.

درباره تحمل و دقت:ارقام در این جدول یک محدوده در کل خانواده محصول است، نه یک مقدار تضمین شده واحد. تحمل به ویژگی اندازه گیری شده، ماژول و درجه دقیقی که مشخص می کنید بستگی دارد - یک دنده زمینی DIN6 محدودیت های بسیار سخت تری نسبت به چرخ دنده DIN9 دارد. نیاز به واکنش و الگوی تماس مونتاژ خود را به ما بگویید و ما تأیید خواهیم کرد که تجهیزات شما به چه درجه و پردازشی نیاز دارد.

تولید

نحوه تولید و کنترل کیفیت چرخ دنده مارپیچ اریب

چرخ دنده‌های مخروطی مارپیچی از سخت‌ترین نوع چرخ دنده‌ها هستند که به خوبی تولید می‌شوند، زیرا بال دندان یک سطح منحنی است که باید ایجاد شود، نه اینکه به سادگی بریده شود. فرآیندی که ما در هر سفارش اجرا می کنیم عمداً متوالی است: هر مرحله قبل از شروع مرحله بعدی به پایان می رسد و بازرسی می شود، بنابراین مشکل در مرحله ای که آن را ایجاد کرده است به جای مونتاژ نهایی مشخص می شود.

آماده سازی خالی

مواد برای طراحی انتخاب می شود و قسمت خالی چرخانده می شود و رو به رو می شود تا وجه های نصب و سوراخ هایی که هر عملیات بعدی به آن اشاره دارد، مشخص شود.

برش دنده

لبه های دندانی بر روی یک دستگاه برش چرخ دنده اریب مارپیچی با استفاده از شعاع سر کاتر که زاویه مارپیچی و الگوی تماس مورد نیاز را تولید می کند، تولید می شود.

عملیات حرارتی

سخت شدن کیس سختی سطح دندان را برای مقاومت در برابر سایش افزایش می دهد در حالی که هسته به اندازه کافی سفت می ماند تا بارهای ضربه ای را که درایو می بیند جذب کند.

دندان قروچه

در جایی که درجه دقت بالاتری مشخص شده است، پس از عملیات حرارتی برای اصلاح اعوجاج و بهبود سطح تماس و پرداخت سطح، لنگه آسیاب می‌شود.

بررسی الگوی تماس

این جفت در یک دکل آزمایشی با ترکیب علامت‌گذاری اجرا می‌شود، بنابراین می‌توان موقعیت، شکل و اندازه الگوی تماس را قبل از آزاد شدن جفت در برابر نقشه بررسی کرد.

بازرسی و بسته بندی

بررسی ابعاد نهایی ویژگی هایی که برای مونتاژ مهم هستند، سپس بسته بندی محافظ برای صادرات - کیسه پلاستیکی و کارتن، یا یک جعبه چوبی برای مجموعه های بزرگتر.

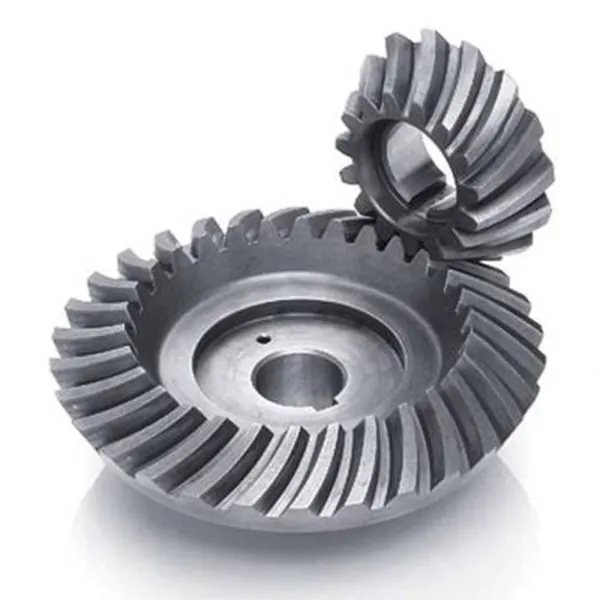

Spiral bevel gear with curved tooth flanks produced by Raydafon
چرخ دنده اریب مارپیچی با جناح های دندانه خمیده ایجاد شده.

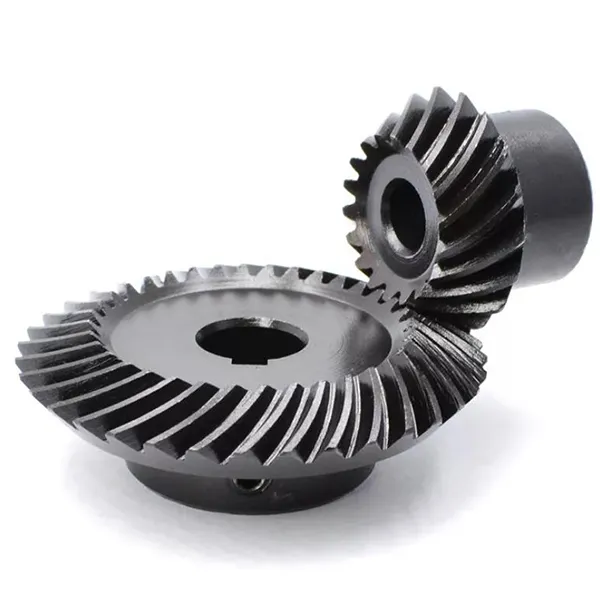

Spiral bevel gear pair showing matched contact pattern and mounting faces
جفت دنده همسان - الگوی تماس و وجهه های نصب.

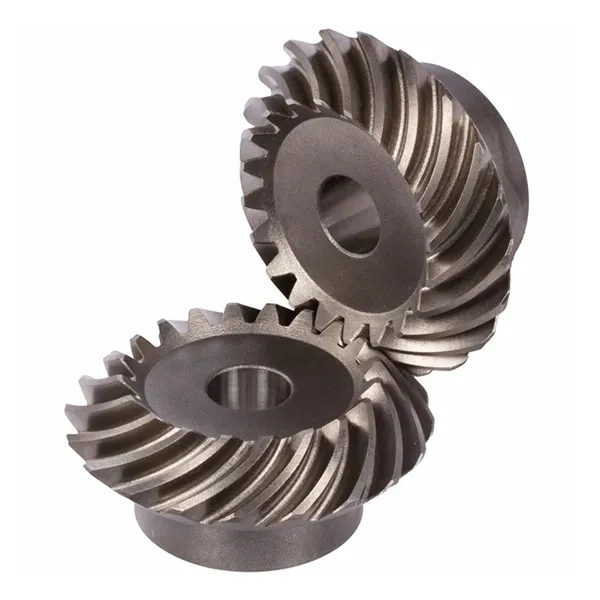

Spiral bevel gear tooth flank detail after grinding
جزئیات کناره دندان پس از ساییدن.
Spiral bevel gear inspection and measurement before packing
بررسی ابعاد نهایی قبل از بسته بندی
Spiral bevel gear set prepared for export packing
ست دنده آماده برای بسته بندی صادراتی.

مزایای کلیدی

ویژگی های محصول

دویدن روان و صدای کم

از آنجایی که خط دندان منحنی است، حداقل دو دندان در هر لحظه مشبک هستند و بار از یک دندان به دندان دیگر منتقل می‌شود، زیرا تماس از کناره عبور می‌کند. هیچ لحظه ای از ضربه تمام عرض مانند چرخ دنده مخروطی مستقیم وجود ندارد، بنابراین لرزش و صدا به طور قابل توجهی کاهش می یابد - این چیزی است که باعث می شود این دندان انتخاب استانداردی باشد که در آن نویز کنترل می شود، از دوک های ماشین ابزار گرفته تا محورهای خودروهای سواری.

ظرفیت بار بالا و سایش یکنواخت

زاویه مارپیچ ضریب همپوشانی را افزایش می‌دهد، به این معنی که دندان‌های بیشتری بار را به اشتراک می‌گذارند و فشار تماس روی هر پهلو کمتر است. فشار کمتر همراه با خط تماس طولانی‌تر، به جای متمرکز کردن آن در نزدیکی خط زمین، سایش را به طور یکنواخت در سراسر سطح دندان پخش می‌کند. نتیجه عملی دنده ای است که گشتاور سنگین تری را نسبت به اندازه خود حمل می کند و دقت خود را برای مدت طولانی تری تحت کار مداوم حفظ می کند.

محدوده نسبت گسترده در یک مرحله

پینیون یک جفت اریب مارپیچی را می توان با حداقل پنج دندان برش داد، که به جای دو مرحله، نسبت کاهش زیادی را امکان پذیر می کند. برای یک طراح ماشین این به معنی قطعات کمتر، محفظه کوتاه تر و واکنش برگشتی کمتر است، به همین دلیل است که این شکل دندانه اغلب در یونیت های دنده زاویه راست فشرده ظاهر می شود.

الگوی تماس قابل اصلاح است

از آنجایی که انحنای پهلو توسط شعاع سر برش تنظیم می شود، الگوی تماس را می توان در مرحله برش تغییر داد و اصلاح کرد و با آسیاب کردن پس از عملیات حرارتی بیشتر بهبود یافت. این کنترل بر روی محل تماس دندان‌ها، چیزی است که مجموعه دنده‌ای را که سال‌ها بی‌صدا کار می‌کند از دنده‌ای که ظرف چند ماه ناله می‌کند و سوراخ می‌کند، جدا می‌کند – و این قابلیتی است که به ماشین و اپراتور بستگی دارد، نه به طراحی تنها.

مواد و عملیات سطحی متناسب با وظیفه

همان هندسه دندان را می توان در فولاد آلیاژی برای درایوهای با گشتاور بالا، C45 یا فولاد ضد زنگ در جایی که مقاومت در برابر خوردگی اهمیت دارد، و برنج، مس، آلومینیوم یا POM برای کاربردهای سبک تر یا غیر مغناطیسی تولید کرد. سپس عملیات سطحی برای مطابقت با محیط انتخاب می شود - روکش روی یا نیکل، اکسید سیاه، ژئومت یا داکرومت برای محافظت در برابر خوردگی، آنودیزاسیون برای آلومینیوم، و پوشش پودری یا الکتروفورز برای ظاهر و دوام بیشتر.

برنامه های کاربردی

جایی که از چرخ دنده های اریب مارپیچی استفاده می شود

در هر جایی که یک درایو باید 90 درجه بچرخد در حالی که گشتاور واقعی را حمل می کند و ساکت می ماند:

  • ماشین ابزار- درایوهای اسپیندل، سرهای نمایه سازی و مکانیسم های تغذیه که در آن دقت انتقال، کیفیت قطعه نهایی را تعیین می کند.
  • خودرو و حمل و نقل- دنده دیفرانسیل و درایو نهایی، که در آن یک جفت زاویه راست با صدای کم و بار بالا ضروری است
  • ماشین های کنترل اتوماتیک- ایندکس‌های بادامک، میزهای چرخشی و مکانیسم‌های انتخاب و مکان
  • نیمه هادی و تجهیزات پزشکی- درایوهایی که باید صاف، بی صدا و قابل تکرار باشند نه صرفا قوی
  • تجهیزات انرژی خورشیدی- درایوهای چرخان ردیاب، که در آن مجموعه دنده در تمام سال در شرایط بیرونی کار می کند
  • سیستم های پارکینگ و تجهیزات لجستیکی- مکانیسم های بلند کردن و انتقال نیاز به کاهش فشرده زاویه راست
  • تجهیزات زمینی راه آهن و هوانوردی پرسرعت- درایوهای کمکی که قابلیت اطمینان و لرزش کم مشخص شده است
  • ماشین آلات صنعتی عمومی- پمپ ها، میکسرها، نوار نقاله ها و هر واحد دنده زاویه راست فشرده

اگر برنامه شما در لیست نیست، وظیفه را شرح دهید - سرعت ورودی، گشتاور، نسبت و ترتیب نصب. یک جفت اریب مارپیچی معمولاً همراه با طرح محوری و یاتاقان آن به دلیل نیروی رانش محوری که ایجاد می کند طراحی می شود، بنابراین هر چه زودتر ترتیب را ببینیم، نتیجه بهتری خواهد داشت.

سفارشی سازی

چرخ دنده های اریب مارپیچی سفارشی ساخته شده برای طراحی

فراتر از محدوده استاندارد ماژول، پارامترهایی که تعیین می کنند آیا یک دنده متناسب با محفظه شماست، همگی می توانند مطابق با نیاز تولید شوند. سفارشی سازی معمولی شامل:

  • تعداد ماژول و دندان
  • زاویه مارپیچ و عقربه مارپیچ
  • نسبت و جفت همسان
  • حفره، کلید و اسپلاین
  • هندسه صورت هاب و مونتاژ
  • انتخاب مواد
  • درجه دقیق DIN6–DIN9
  • درمان سطحی
  • کناره دندان آسیاب شده یا آسیاب شده
  • علامت گذاری و شناسایی مجموعه زوج

یک نقشه ابعادی، یک نمونه چرخ دنده یا نسبت، گشتاور و پاکت مورد نیاز را ارسال کنید و ما نزدیکترین هندسه استاندارد را تأیید می کنیم یا هندسه جدیدی را نقل می کنیم. جفت‌های مخروطی مارپیچی به‌عنوان مجموعه‌های همسان عرضه می‌شوند، بنابراین اگر یک جفت دنده را تعویض می‌کنید، به ما بگویید - تعویض فقط نیمی از جفت همسان معمولاً صدا و سایش سریع ایجاد می‌کند، حتی اگر هر دو قسمت از نظر ابعاد درست باشند.

سوالات متداول خریدار

سوالات متداول خریدار

  • تفاوت بین چرخ دنده مخروطی مارپیچ و چرخ دنده مخروطی مستقیم چیست؟خط دندان: دندان‌های مخروطی مستقیم به‌صورت شعاعی کشیده می‌شوند و به یکباره در تمام عرض خود درگیر می‌شوند، در حالی که دندان‌های مخروطی مارپیچی منحنی هستند بنابراین تماس به تدریج از یک انتهای دندان به انتهای دیگر کشیده می‌شود. فرم منحنی همپوشانی بیشتری ایجاد می‌کند، بنابراین بار توسط دندانه‌های بیشتری تقسیم می‌شود، دویدن نرم‌تر و بی‌صداتر است، سایش یکنواخت‌تر است، و می‌توان پینیون را با حداقل 5 دندان برش داد.
  • آیا می توانید یک چرخ دنده اریب مارپیچ برای نقاشی من یا از یک نمونه بسازید؟بله. یک نقشه ابعادی یا چرخ دنده نمونه با ماژول، تعداد دندانه، زاویه مارپیچ، نسبت، سوراخ و مواد ارسال کنید. ما تأیید می‌کنیم که آیا هندسه با ابزار موجود مطابقت دارد یا نیاز به تنظیم کاتر جدید دارد، بر این اساس نقل قول می‌کنیم و می‌توانیم یک نمونه را در حدود 20 روز کاری ارائه کنیم.
  • چه مواد و درمان های سطحی در دسترس هستند؟فولاد آلیاژی و C45 برای درایوهای با گشتاور بالا، فولاد ضد زنگ در جایی که مقاومت در برابر خوردگی مورد نیاز است، و برنج، مس، آلومینیوم یا POM برای کاربردهای سبک تر یا غیر مغناطیسی. درمان های سطحی شامل روی و نیکل، غیرفعال سازی، اکسیداسیون، آنودیزاسیون، ژئومت، داکرومت، اکسید سیاه، فسفاتیزاسیون، پوشش پودری و الکتروفورز می باشد. محیط زیست را به ما بگویید و ما یکی را توصیه می کنیم.
  • یک جفت همسان سفارش بدهم یا تک دنده؟یک جفت همسان سفارش دهید. چرخ‌دنده‌های مخروطی مارپیچی بسته می‌شوند و الگوی تماس آن‌ها به‌عنوان مجموعه بررسی می‌شود، بنابراین تعویض تنها یک چرخ دنده از یک جفت موجود معمولاً باعث ایجاد صدا و سایش شتاب می‌شود، حتی زمانی که هر دو قسمت به درستی اندازه‌گیری می‌شوند. اگر فقط یک دنده آسیب دیده است، هر دو را برای ما بفرستید تا بتوان جایگزین آن را با قسمت باقیمانده مطابقت داد.
  • چرا یک چرخ دنده اریب مارپیچ به بلبرینگ های خاصی نیاز دارد؟به دلیل زاویه مارپیچ در خط دندانه، چرخ دنده علاوه بر بارهای مماسی و شعاعی، نیروی رانش محوری را در امتداد شفت ایجاد می کند. یاتاقان ها باید برای حمل آن رانش انتخاب شوند - معمولاً یک غلتک مخروطی یا آرایش زاویه ای - به همین دلیل است که یک جفت مخروطی مارپیچی به بهترین وجه همراه با طرح محور و یاتاقان مشخص می شود.
  • میزان تحمل، زمان و شرایط پرداخت شما چیست؟تحمل بستگی به ویژگی و درجه دقت دارد که از 0.001 میلی متر تا 0.1 میلی متر در خانواده متغیر است. نیاز به واکنش و الگوی تماس خود را به ما بگویید و ما تأیید خواهیم کرد که چه نمره ای به آن می رسد. نمونه ها حدود 20 روز کاری طول می کشد و تولید انبوه 25 روز طول می کشد، قیمت نمونه 2 تا 100 دلار با حمل و نقل سریع توسط مشتری پرداخت می شود و شرایط پرداخت T/T یا L/C است.
