تفاوت بین گیربکس های سیاره ای خطی و زاویه راست چیست؟

در سیستم‌های کنترل حرکت مدرن، انتخاب گیربکس مستقیماً کارایی، قابلیت اطمینان و پایداری عملکرد طولانی‌مدت سیستم را تعیین می‌کند. از جمله پرکاربردترین راه حل های انتقال دقیق،گیربکس سیاره ایبه دلیل ساختار فشرده، چگالی گشتاور بالا و توزیع بار عالی خود متمایز است. با این حال، بسیاری از مهندسان، مدیران خرید و طراحان تجهیزات هنوز در هنگام انتخاب با یک سوال مهم روبرو هستند: تفاوت بین گیربکس های سیاره ای خطی و زاویه راست چیست و چگونه باید در محیط های صنعتی واقعی به کار روند؟

با بیش از دو دهه تجربه در صنعت، شرکت Raydafon Technology Group Co.Limited با یکپارچه‌سازهای اتوماسیون، تولیدکنندگان OEM و کاربران نهایی در بخش‌های رباتیک، بسته‌بندی، ماشین‌آلات CNC و جابجایی مواد همکاری نزدیکی داشته است. در این مقاله، مقایسه‌ای جامع و مهندسی محور از طرح‌های درون خطی و زاویه راست، ساختار پوشش، عملکرد، محدودیت‌های نصب و منطق انتخاب را از منظری عملی ارائه می‌کنیم که ریشه در تجربه تولید کارخانه و کاربرد میدانی ما دارد.

فهرست مطالب

• اصل ساختاری گیربکس های سیاره ای خطی چیست؟
• اصل ساختاری گیربکس های سیاره ای با زاویه راست چیست؟
• گیربکس های سیاره ای خطی و زاویه راست از نظر عملکرد چگونه متفاوت هستند؟
• چرا گیربکس های خطی و زاویه راست در برنامه های مختلف استفاده می شوند؟
• فضای نصب و طراحی سیستم چگونه باید بر انتخاب تأثیر بگذارد؟
• هنگام مقایسه این دو نوع، چه پارامترهای محصول بیشترین اهمیت را دارند؟

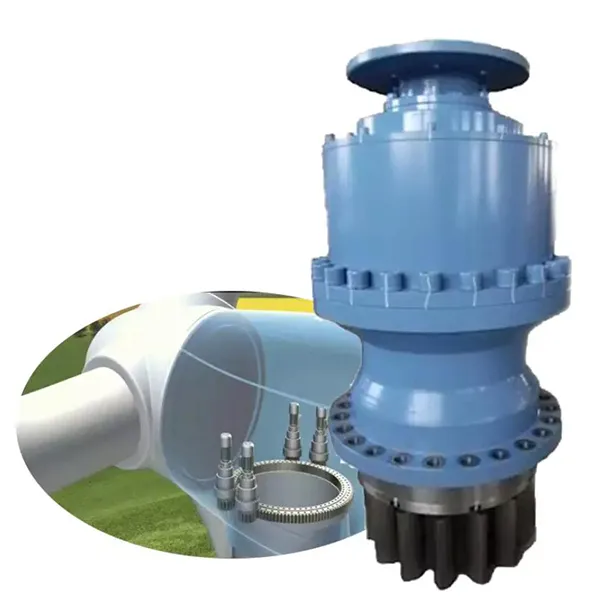

اصل ساختاری گیربکس های سیاره ای خطی چیست؟

یک گیربکس سیاره ای خطی به گونه ای طراحی شده است که شفت ورودی و شفت خروجی در امتداد یک محور مرکزی هم تراز باشند. این پیکربندی کواکسیال اجازه می دهد تا نیرو در یک خط مستقیم از موتور از طریق مراحل دنده سیاره ای به خروجی جریان یابد. درRaydafon، تیم های مهندسی ما اغلب این ساختار را توصیه می کنند که سادگی سیستم، راندمان بالا و طول محوری فشرده اولویت های اصلی طراحی هستند.

از منظر مکانیکی، طراحی خطی شامل یک چرخ دنده خورشیدی است که مستقیماً توسط شفت موتور هدایت می شود، چندین چرخ دنده سیاره ای نصب شده بر روی یک حامل، و یک چرخ دنده حلقه ای داخلی که در داخل محفظه ثابت شده است. بار به طور مساوی در سراسر چرخ دنده های سیاره توزیع می شود، که انتقال گشتاور را افزایش می دهد و استرس موضعی را کاهش می دهد.

ویژگی های اصلی ساختاری عبارتند از:

• شفت های ورودی و خروجی کواکسیال، به حداقل رساندن انحراف زاویه ای
• اجزای میانی کمتر در مقایسه با طرح های زاویه ای
• مسیر انتقال نیرو بهینه شده برای راندمان مکانیکی بالا
• ابعاد شعاعی فشرده مناسب برای چیدمان های باریک ماشین

از آنجایی که جریان قدرت خطی باقی می‌ماند، گیربکس‌های سیاره‌ای درون خطی معمولاً به سطوح بازده بالاتری دست می‌یابند که اغلب از 95 درصد در هر مرحله فراتر می‌رود. این امر به ویژه در سیستم های سروو محور که در آن کنترل دقیق سرعت و حداقل اتلاف انرژی مورد نیاز است بسیار ارزشمند است. تجربه تولید کارخانه ما نشان می دهد که طرح های درون خطی مونتاژ و تراز را نیز ساده می کند که به کیفیت ثابت و دوام طولانی مدت کمک می کند.

اصل ساختاری گیربکس های سیاره ای با زاویه راست چیست؟

گیربکس های سیاره ای با زاویه قائمه طوری طراحی شده اند که جهت انتقال نیرو را 90 درجه تغییر دهند. این امر معمولاً از طریق ادغام یک چرخ دنده مخروطی یا مرحله دنده هیپووئید همراه با مرحله کاهش سیاره ای به دست می آید. برخلاف مدل‌های خطی، شفت‌های ورودی و خروجی عمود هستند و به طراحان اجازه می‌دهند حرکت را در فضاهای محدود ماشین تغییر جهت دهند.

در شرکت Raydafon Technology Group, Limited، ما اغلب تنظیمات زاویه راست را برای تجهیزاتی می بینیم که در آن موتورهای عمودی باید بارهای افقی را هدایت کنند، یا جایی که معماری ماشین فضای محوری را محدود می کند. طرح های کارخانه ما چرخ دنده های مخروطی زمین دقیق را با مراحل سیاره ای سخت ادغام می کند تا اطمینان حاصل شود که ظرفیت گشتاور با وجود تغییر زاویه حفظ می شود.

ویژگی های ساختاری اصلی عبارتند از:

• جهت شافت ورودی و خروجی عمود بر هم
• مرحله دنده اضافی برای تغییر جهت
• محفظه تقویت شده برای تحمل بارهای شعاعی و محوری ترکیبی
• گزینه های نصب انعطاف پذیر برای چیدمان تجهیزات پیچیده

در حالی که گیربکس‌های سیاره‌ای با زاویه سمت راست ممکن است تلفات انتقال کمی بالاتر را در مقایسه با نسخه‌های خطی ایجاد کنند، تکنیک‌های ساخت مدرن و هندسه بهینه دندان‌ها به طور قابل توجهی این شکاف را کاهش می‌دهند. در کاربردهای دنیای واقعی، مزیت‌های فضایی اغلب بر تفاوت‌های کارایی جزئی بیشتر است.

گیربکس های سیاره ای خطی و زاویه راست از نظر عملکرد چگونه متفاوت هستند؟

مقایسه عملکرد یکی از مهم ترین جنبه ها در هنگام انتخاب یک استگیربکس سیاره ای. طرح‌های خطی و زاویه راست ویژگی‌های عملکردی متمایزی را نشان می‌دهند که بر گشتاور خروجی، راندمان، سطح نویز و رفتار حرارتی تأثیر می‌گذارند.

در تجربه ما، طرح های درون خطی اغلب برای کاربردهای سروو با سرعت بالا که در آن راندمان و دقت غالب است، ترجیح داده می شوند. با این حال، طرح‌های با زاویه راست در سناریوهایی که محدودیت‌های چیدمان مکانیکی یکپارچه‌سازی سیستم را به خطر می‌اندازد، برتری می‌کنند. هر دو گزینه در کارخانه ما با استانداردهای کیفیت یکسان تولید می شوند و عملکرد طولانی مدت قابل اعتماد را تضمین می کنند.

چرا گیربکس های خطی و زاویه راست در برنامه های مختلف استفاده می شوند؟

زمینه کاربرد نقش تعیین کننده ای در انتخاب گیربکس دارد. گیربکس‌های سیاره‌ای درون خطی معمولاً در روباتیک، ماشین‌های CNC و خطوط مونتاژ خودکار استفاده می‌شوند که در آن یکپارچه‌سازی موتور خط مستقیم امکان‌پذیر است. ردپای شعاعی فشرده و دقت بالا آنها را برای سیستم های موقعیت یابی پویا ایده آل می کند.

گیربکس های سیاره ای زاویه راست به طور گسترده در سیستم های نوار نقاله، ماشین آلات بسته بندی و تجهیزات بالابر استفاده می شوند. هنگامی که فریم های ماشینی قرارگیری موتور را محدود می کنند، تغییر جهت قدرت 90 درجه امکان استفاده کارآمد از فضا را بدون به خطر انداختن گشتاور خروجی فراهم می کند.

ترجیحات برنامه معمولی عبارتند از:

• گیربکس سیاره ای خطی برای محورهای سروو، اتصالات روباتیک و ابزار دقیق
• گیربکس سیاره ای زاویه راست برای نوار نقاله ها، میزهای گردان و بالابرهای عمودی
• طراحی های درون خطی برای نیازهای سرعت بالا و کم عکس العمل
• طرح های با زاویه راست برای چیدمان های فشرده و چند جهته

در شرکت Raydafon Technology Group، مهندسان برنامه ما نوع بار، چرخه وظیفه و محدودیت‌های نصب را ارزیابی می‌کنند تا پیکربندی بهینه گیربکس سیاره‌ای را برای هر پروژه توصیه کنند.

فضای نصب و طراحی سیستم چگونه باید بر انتخاب تأثیر بگذارد؟

فضای نصب اغلب تعیین می کند که آیا یک جعبه دنده خطی یا زاویه راست امکان پذیر است. واحدهای درون خطی به طول محوری کافی نیاز دارند اما حداقل انبساط شعاعی را ارائه می دهند. واحدهای با زاویه قائم الزامات محوری را کاهش می دهند در حالی که ابعاد شعاعی را افزایش می دهند. از پروژه های سفارشی سازی کارخانه ما، مشاهده کرده ایم که برنامه ریزی چیدمان در مراحل اولیه به طور قابل توجهی هزینه های طراحی مجدد را کاهش می دهد. مهندسانی که جهت گیری گیربکس را در مرحله طراحی مفهومی در نظر می گیرند به تعادل سیستم بهتر و طول عمر قطعات بیشتر می رسند.

ملاحظات کلیدی نصب عبارتند از:

• فضای محوری و شعاعی موجود
• جهت گیری موتور و مسیریابی کابل
• جهت بار و استحکام سطح نصب
• دسترسی برای نگهداری

تیم ما در Raydafon Technology Group Co., Limited اغلب با OEM ها برای تنظیم ابعاد بدنه، رابط شفت و فلنج های نصب برای اطمینان از ادغام یکپارچه با تجهیزات موجود همکاری می کند.

هنگام مقایسه این دو نوع، چه پارامترهای محصول بیشترین اهمیت را دارند؟

هنگام مقایسه گیربکس های سیاره ای خطی و زاویه راست، پارامترهای فنی معیارهای عینی را برای انتخاب ارائه می دهند. هر دو طرح را می توان برای برآورده کردن مشخصات مورد نیاز تولید کرد، اما محدوده پارامترهای آنها ممکن است بر اساس ساختار متفاوت باشد.

فرآیند تولید کارخانه ما کنترل پارامترهای ثابت را در هر دو مدل درون خطی و زاویه راست تضمین می کند. با تراز انتخاب مواد، عملیات حرارتی و ماشینکاری دقیق، ما بدون در نظر گرفتن پیکربندی، کیفیت پایداری را ارائه می دهیم.

نتیجه گیری: چگونه انتخاب صحیح می تواند عملکرد سیستم را بهبود بخشد؟

درک تفاوت‌های بین گیربکس‌های سیاره‌ای درون خطی و زاویه راست، تصمیم‌گیری آگاهانه‌تر را در هر دو مرحله طراحی و خرید امکان‌پذیر می‌سازد. طرح‌های درون خطی کارایی و سادگی برتر را ارائه می‌دهند، در حالی که طرح‌های با زاویه راست انعطاف‌پذیری بی‌نظیری را در چیدمان‌های محدود ارائه می‌دهند. هیچ یک از گزینه ها برتری جهانی ندارند. انتخاب بهینه به نیازهای خاص برنامه بستگی دارد.

در شرکت Raydafon Technology Group، ما معتقدیم که یک گیربکس سیاره ای مناسب نه تنها عملکرد دستگاه بلکه قابلیت اطمینان عملیاتی طولانی مدت را نیز افزایش می دهد. رویکرد مهندسی محور ما تضمین می‌کند که راه‌حل‌های ما با خواسته‌های دنیای واقعی، از مدل‌های استاندارد گرفته تا طرح‌های کاملاً سفارشی‌سازی‌شده تولید شده در کارخانه ما، مطابقت دارند.

اگر در حال برنامه‌ریزی یک پروژه جدید یا ارتقاء تجهیزات موجود هستید، تیم فنی ما آماده است تا با بینش‌های عملی و توصیه‌های متناسب از فرآیند انتخاب شما پشتیبانی کند.با ما تماس بگیریدامروز در مورد اینکه چگونه راه حل های انتقال سیاره ای ما می توانند کارایی و رقابت سیستم شما را بهبود بخشند، بحث کنیم.

پرسش‌های متداول: تفاوت‌های بین گیربکس‌های سیاره‌ای خطی و زاویه راست چیست؟

Q1: تفاوت بین گیربکس های سیاره ای خطی و زاویه راست در کارایی چیست؟
A1: گیربکس‌های سیاره‌ای درون خطی عموماً بازده بالاتری را به دست می‌آورند زیرا نیرو در امتداد یک محور مستقیم با نقاط مشبک کمتر جریان می‌یابد، در حالی که نسخه‌های با زاویه راست شامل یک مرحله دنده اضافی برای تغییر جهت هستند که منجر به تلفات کمی بیشتر می‌شود.

Q2: تفاوت بین گیربکس های سیاره ای خطی و زاویه راست در فضای نصب چیست؟
A2: طراحی های درون خطی به فضای محوری بیشتر اما فضای شعاعی کمتری نیاز دارند، در حالی که طرح های با زاویه راست طول محوری را کاهش می دهند و به قیمت افزایش ابعاد شعاعی، امکان قرارگیری موتور انعطاف پذیر را فراهم می کنند.

Q3: تفاوت بین گیربکس های سیاره ای خطی و زاویه راست در قابلیت گشتاور چیست؟
A3: هر دو طرح در صورت مهندسی صحیح می توانند سطوح گشتاور مشابهی را ارائه دهند، اگرچه گیربکس های با زاویه راست به محفظه های تقویت شده برای کنترل جهت های بار ترکیبی متکی هستند.

Q4: تفاوت بین گیربکس های سیاره ای خطی و زاویه راست در تعمیر و نگهداری چیست؟
A4: گیربکس های خطی به دلیل ساختار ساده تر معمولاً به تعمیر و نگهداری کمتری نیاز دارند، در حالی که گیربکس های با زاویه راست ممکن است به دلیل مرحله دنده مخروطی به بازرسی اضافی نیاز داشته باشند.

Q5: تفاوت بین گیربکس های سیاره ای خطی و زاویه راست در مناسب بودن کاربرد چیست؟
A5: گیربکس های خطی مناسب سیستم های با دقت بالا و سرعت بالا هستند، در حالی که گیربکس های با زاویه راست در چیدمان ماشین های محدود به فضا یا چند جهته برتری دارند.

Q6: تفاوت بین گیربکس های سیاره ای خطی و زاویه راست در پیچیدگی ساخت چیست؟
A6: طرح‌های با زاویه راست شامل فرآیندهای ماشینکاری و تراز کردن پیچیده‌تر هستند، در حالی که طرح‌های درون خطی از تولید و مونتاژ ساده سود می‌برند.
