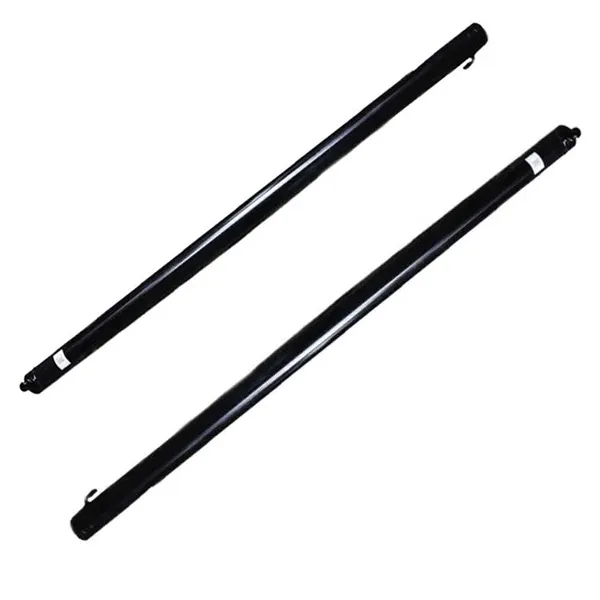

سیلندر بالابر لیفتراک

سیلندر لیفتراک Raydafon جزء بالابر عمودی نصب شده بر روی دکل است که کالسکه چنگال را بالا و پایین می کند. ساخته شده از فولاد با استحکام بالا با پیستون منطبق و ساختار حلقه آب بندی بهینه. مدل‌های استاندارد سوراخ‌های Φ56-60 میلی‌متر، میله‌های Φ45 میلی‌متری، سکته مغزی 1500-1505 میلی‌متری و فشار کاری 17.5-18.1 مگاپاسکال را پوشش می‌دهند. مدل های پیشرفته شامل یک دستگاه بافر است که از ضربه سخت در ضربه کامل جلوگیری می کند و از محموله و ساختار دکل محافظت می کند. سازگار با لیفتراک برقی و دیزلی پنج مدل استاندارد از N30M300 تا A2A35M300، سوراخ سفارشی و stroke برای OEM موجود است. MOQ 50 واحد، زمان انبوه 25-35 روز. مدل لیفتراک، نیاز سکته مغزی و مقدار را برای قیمت ارسال کنید.
Raydafon · تولید کننده OEM چین

سیلندر لیفتراک سفارشی برای لیفتراک های برقی و دیزلی - 1500 میلی متر سکته مغزی، تامین مستقیم OEM

سیلندر بالابر لیفتراک سیلندر هیدرولیک عمودی نصب شده بر روی دکل است که کالسکه چنگال را بالا و پایین می کند. Raydafon آن را از فولاد با استحکام بالا با پیستون منطبق و ساختار حلقه آب بندی بهینه تولید می کند که نشت روغن و سایش را کاهش می دهد. مدل های پیشرفته شامل یک دستگاه بافر است که از ضربه سخت در ضربه کامل جلوگیری می کند، از محموله های شکننده محافظت می کند و سایش دکل را کاهش می دهد.

سازگار با برقی و دیزلی
فشار کاری 17.5-18.1 مگاپاسکال
سوراخ ΦD Φ56 تا Φ60 میلی متر
راد Φd Φ45 میلی متر
سکته مغزی S 1500-1505 میلی متر
وزن واحد 32.6-50 کیلوگرم
عمودی در مقابل افقی

سیلندر بالابر در مقابل سیلندر شیب - آنچه که سیلندر بالابر در واقع انجام می دهد

محور عمودی

سیلندر بالابر(این محصول)

  • حرکتعمودی بالا و پایین
  • تابعکالسکه چنگال را بالا و پایین می آورد
  • محدوده سکته مغزیاستاندارد 1500-1505 میلی متر
  • نصبداخل ریل های دکل نصب می شود
  • دستگاه بافردر مدل های پیشرفته موجود است
محور افقی

سیلندر شیب

  • حرکتشیب به جلو و عقب
  • تابعزاویه دکل و چنگال را تغییر می دهد
  • محدوده سکته مغزی32-193 میلی متر
  • نصبدر محور پایه دکل متصل شده است
  • دستگاه بافربه طور معمول مورد نیاز نیست
مشاهده سیلندر شیب لیفتراک →

هر دو سیلندر در طول چرخه بالابر و مکان با هم کار می کنند: اپراتور دکل را کج می کند تا بار را تراز کند، سپس کالسکه را با سیلندر بالابر بالا می برد. تطبیق دو سیلندر از یک کارخانه، پاسخ هیدرولیک را ثابت نگه می دارد و موجودی قطعات یدکی را ساده می کند. محدوده کامل در فهرست ذکر شده استسیلندر هیدرولیک لیفتراکدسته بندی

پنج مدل استاندارد - جدول مشخصات کامل

هر پنج مدل دارای بدنه فولادی با استحکام بالا و معماری حلقه آب بندی مشابه هستند. مدلی را انتخاب کنید که با دکل لیفتراک و فاصله نصب شما مطابقت داشته باشد، یا نقشه OEM خود را برای ساخت سفارشی ارسال کنید.

شماره رسم سوراخ ΦD راد Φd سکته مغزی S نصب کنید. L فشار بندر وزن
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1 مگاپاسکال G1/2 32.6 کیلوگرم
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1 مگاپاسکال M22×1.5 36 کیلوگرم
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5 مگاپاسکال M22×1.5 41 کیلوگرم
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1 مگاپاسکال G1/2 46 کیلوگرم
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1 مگاپاسکال M22×1.5 50 کیلوگرم

با فاصله نصب شما مطابقت ندارد؟ شماره طراحی OEM یا نمونه فیزیکی را ارسال کنید. Raydafon Reverse Engineers، یک نمونه تولید می کند و دسته را در همان نقشه نقل قول می کند. برای طیف وسیع‌تر سیلندرهای هیدرولیک مورد استفاده در سایر ماشین‌های متحرک، به بخش مراجعه کنیدسیلندر هیدرولیکدسته بندی

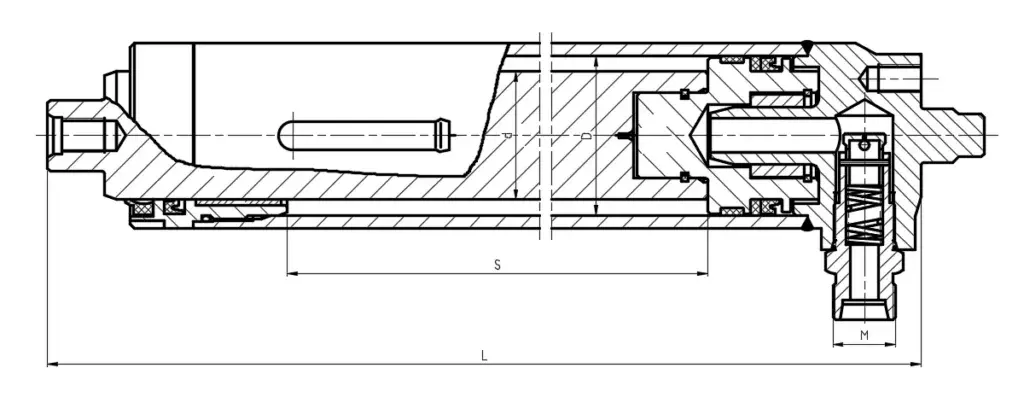

نقشه های ابعاد

Forklift lift cylinder dimension drawing
نمای کلی نصب - الگوی نصب، رابط سوراخ/میله و موقعیت پورت

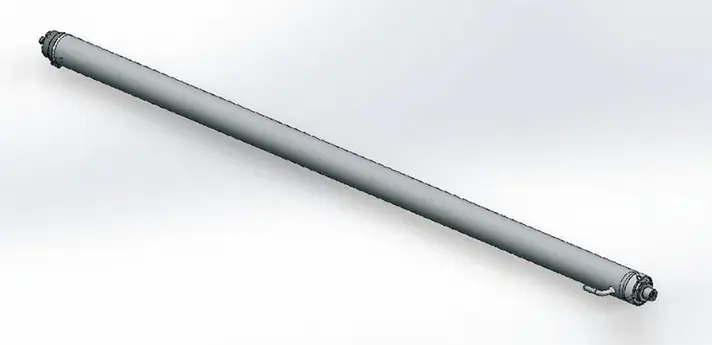

Forklift lift cylinder product detail
جزئیات محصول - ساختار حلقه آب بندی و مجموعه پیستون
Forklift lift cylinder application photo
کاربرد - بر روی دکل لیفتراک در حال کار نصب شده است
طراحی مهندسی

چهار نقطه طراحی که عمر سیلندر را افزایش می دهد

01

بدنه فولادی با استحکام بالا

مقاومت در برابر سایش و مقاومت پردازش الزامات اساسی است. در کامیون‌های پرمصرف که چرخه‌های روزانه را اجرا می‌کنند، سطح سیلندر پس از سرویس طولانی مدت، سایش کمی قابل مشاهده است.

02

پیستون و رینگ آب بندی همسان

هندسه پیستون و پروفیل رینگ آب بندی به عنوان یک مجموعه مطابقت دارند. پس از بهینه سازی ساختار حلقه آب بندی، عیوب نشت روغن به طور قابل توجهی کاهش می یابد - یک مشتری گزارش داد که فرکانس تعمیر و نگهداری تقریباً به نصف کاهش یافته است.

03

کنترل آسانسور پاسخگو

سیلندر بلافاصله به ورودی اهرم پاسخ می دهد. اپراتورها می توانند در بلند کردن فوری سریع حرکت کنند یا برای موقعیت یابی دقیق روی محموله های شکننده سرعت خود را کاهش دهند - بدون تاخیر، بدون پرش.

04

دستگاه بافر در مدل های پیشرفته

بافر انتهایی حرکت پیستون را با رسیدن شاخک به بالای دکل کند می کند. بدون ضربه سخت، بدون لرزش - این از کالاهای شکننده محافظت می کند و سایش ساختاری روی دکل را کاهش می دهد.

مزایای سیلندر لیفتراک Raydafon

  • A
    سازگار با لیفتراک برقی و دیزلی

    پنج مدل استاندارد بیشتر دکل های لیفتراک را پوشش می دهند. فواصل نصب از 1658 میلی متر تا 1808 میلی متر با کامیون های معمولی انبار و تدارکات مطابقت دارد.

  • B
    فشار پایدار تحت سیکل های پیوسته

    دارای امتیاز 17.5-18.1 مگاپاسکال مجموعه پیستون و مهر و موم منطبق فشار را در چرخه های مکرر بالا به پایین و بدون دریفت ثابت نگه می دارد.

  • C
    نشت روغن کم، سایش کم

    ساختار آب بندی بهینه نشت را در انبارهای گرد و غبار و محیط های مرطوب کاهش می دهد. فرکانس نگهداری کمتر به طور مستقیم هزینه عملیاتی را کاهش می دهد.

  • D
    حفاظت از دستگاه بافر

    مدل‌های پیشرفته، پیستون را در پایان کار کند می‌کنند و از ضربه سخت بر روی محموله‌های شکننده جلوگیری می‌کنند و سایش روی دکل و خود سیلندر را کاهش می‌دهند.

  • E
    پشتیبانی OEM

    مارک و مدل لیفتراک یا شماره نقشه ارسال کنید. Raydafon مهندسی معکوس می کند، یک دسته سفارشی را در همان نقشه نمونه برداری کرده و نقل قول می کند.

  • F
    عرضه مستقیم کارخانه

    در کارخانه خود Raydafon در Ningbo تولید می شود. مشتریان به طور مستقیم با سازنده، با پاسخ سریع پس از فروش و کیفیت دسته ای پایدار، معامله می کنند.

جایی که از سیلندرهای بالابر لیفتراک استفاده می شود

بارگیری و تخلیه انبار

بارگیری کانتینر، برداشت پالت و انتقال قفسه. کنترل پاسخگو بالابر سرعت حمل بارهای استاندارد پالت را افزایش می دهد.

عملیات بالابر کارخانه

بارهای صنعتی سنگین یا نامنظم که در آن اپراتور برای انباشتن به کنترل ارتفاع دقیق در بالای دکل نیاز دارد.

گردش بندر و لجستیک

محیط های چرخه سنگین مداوم دستگاه بافر و مهر و موم های کم سایش سیلندر را در هزاران چرخه در هر شیفت نگه می دارد.

پس از فروش و قطعات یدکی

فروشندگان لیفتراک و تامین کنندگان پس از فروش که به یک سیلندر بالابر قابل اعتماد معادل OEM برای مدل های کامیون محبوب نیاز دارند. انبار و تولید سفارشی هر دو موجود است.

برگه مشخصات سفارش

سازگاری
لیفتراک برقی و دیزلی
فشار کاری
17.5-18.1 مگاپاسکال
قطر سوراخ
Φ56 تا Φ60 میلی متر
قطر میله
Φ45 میلی متر
سکته
1500 تا 1505 میلی متر
فاصله نصب
1658 تا 1808 میلی متر
وزن واحد
32.6 تا 50 کیلوگرم
پورت / رابط
G1/2، M22×1.5
دستگاه بافر
موجود در مدل های پیشرفته برای توقف کامل بدون ضربه
آب بندی
ساختار حلقه آب بندی بهینه برای کاهش نشت روغن و سایش
سفارشی سازی
سوراخ سفارشی، سکته مغزی، نوع پورت، بسته بندی OEM و برچسب خصوصی
MOQ
50 واحد در هر مدل
زمان تحویل انبوه
25-35 روز پس از واریز و تایید قرعه کشی
مبنای نقل قول
مدل لیفتراک و تناژ، سکته مغزی مورد نیاز، اندازه پورت، مقدار، بندر مقصد

چگونه سفارش شما از طریق Raydafon حرکت می کند

01

مختصر درخواست

ارسال مارک و مدل لیفتراک، تناژ، کورس مورد نیاز، اندازه پورت، تعداد و پورت مقصد.

02

انتخاب مدل

Raydafon تأیید می کند که آیا یک مدل استاندارد (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) مناسب است یا به یک ساخت سفارشی نیاز است.

03

تاییدیه نمونه و نقشه کشی

برای ساخت‌های سفارشی، Raydafon قطعه OEM را مهندسی معکوس می‌کند، یک نمونه تولید می‌کند و حفره، فاصله، فاصله نصب و ابعاد پورت را با خریدار تأیید می‌کند.

04

ماشینکاری بدنه و میله

بدنه استوانه فولادی با استحکام بالا تا حد تحمل سخت شده است. میله پیستون برای مقاومت در برابر سایش زمین و روکش کروم سخت است.

05

مونتاژ و تنظیم بافر

پیستون، مهر و موم، بوش راهنما و دستگاه بافر مونتاژ می شوند. ضربه بافر تنظیم شده است تا توقف در فشار نامی بدون ضربه باشد.

06

بسته بندی و حمل و نقل

سیلندرها در جعبه های چوبی با روغن ضد زنگ و درپوش های محافظ انتهایی بسته بندی می شوند. ارسال از طریق دریا، هوا یا اکسپرس با لیست بسته بندی، فاکتور و گزارش بازرسی.

اسناد و پشتیبانی کیفیت

  • ✓
    گواهی مواد

    گواهی مواد بدنه سیلندر و میله، برگه داده ترکیب مهر و موم ارائه شده با هر محموله.

  • ✓
    گزارش تست فشار

    هر سیلندر قبل از بسته بندی با فشار نامی آزمایش شده است. نشتی، صافی ضربه و اتصال پورت ثبت می شود.

  • ✓
    رکورد بازرسی ابعادی

    سوراخ، میله، ضربه، فاصله نصب و ابعاد پورت بر اساس مشخصات سفارش داده شده یا طراحی مشتری ثبت شده است.

  • ✓
    بسته بندی صادراتی

    کیف چوبی با روغن ضد زنگ و درپوش های محافظ. دسته‌های سیلندر بزرگ پالت‌بندی شده و تسمه‌بندی شده برای حمل و نقل دریایی.

سوالات متداول

سیلندر بالابر لیفتراک چیست؟

سیلندر بالابر لیفتراک سیلندر هیدرولیک عمودی نصب شده بر روی دکل است که کالسکه چنگال را بالا و پایین می آورد. این فشار هیدرولیک را به حرکت خطی در امتداد محور عمودی تبدیل می‌کند و یکی از سه سیلندر هیدرولیک هسته‌ای روی لیفتراک در کنار سیلندر شیب‌دار و سیلندر فرمان است.

تفاوت سیلندر بالابر و سیلندر شیب چیست؟

سیلندر بالابر به صورت عمودی حرکت می کند و ارتفاع واگن چنگال را کنترل می کند. سیلندر شیب به صورت افقی حرکت می کند و زاویه جلو و عقب دکل را کنترل می کند. هر دو هنگام بلند کردن یا قرار دادن بار با هم کار می کنند. Raydafon هر دو را تولید می کند و سیلندر شیب به طور جداگانه در سایت ذکر شده است.

این سیلندر چه فشار کاری را تحمل می کند؟

بسته به مدل، فشار کاری 17.5 مگاپاسکال یا 18.1 مگاپاسکال است. ابعاد سوراخ و میله با این محدوده فشار مطابقت دارد، بنابراین سیلندر فشار را در چرخه های بلند کردن مداوم ثابت نگه می دارد.

چه مواد و مهر و موم استفاده می شود؟

بدنه سیلندر و میله پیستون از فولاد با مقاومت بالا ساخته شده است. مجموعه آب بندی از یک ترکیب مقاوم در برابر سایش با ساختار حلقه آب بندی بهینه استفاده می کند. این ساختار نشت و سایش روغن را کاهش می دهد، که عمر مفید را در انبارهای گرد و غبار یا محیط های مرطوب افزایش می دهد.

دستگاه بافر چیست و چرا اهمیت دارد؟

در مدل های پیشرفته Raydafon، سیلندر دارای یک دستگاه بافر در انتهای سکته مغزی است. هنگامی که چنگال به بالای دکل می رسد، بافر پیستون را کند می کند، بنابراین هیچ صدای سخت یا لرزشی وجود ندارد. این کار از محموله های شکننده محافظت می کند و سایش ضربه روی دکل و خود سیلندر را کاهش می دهد.

با کدام لیفتراک ها سازگار است؟

پنج مدل استاندارد کاربردهای رایج لیفتراک برقی و دیزلی را پوشش می دهند. فاصله نصب بین 1658 میلی متر تا 1808 میلی متر است، بنابراین اکثر دکل های استاندارد دارای یک مدل مطابق هستند. برای دکل‌های OEM یا کامیون‌های قدیمی‌تر، Raydafon از سوراخ‌های سفارشی، stroke و فاصله نصب پشتیبانی می‌کند.

MOQ و زمان تحویل چیست؟

MOQ 50 واحد در هر مدل است. بسته به پیچیدگی مدل و مقدار سفارش، زمان تحویل انبوه 25-35 روز پس از واریز و تایید قرعه کشی است.

چگونه می توانم درخواست نقل قول کنم؟

مدل لیفتراک و تناژ، سکته مغزی مورد نیاز، اندازه پورت، مقدار و پورت مقصد خود را ارسال کنید. Raydafon مدل را تأیید می کند یا یک ساخت سفارشی طراحی می کند، سپس یک نقل قول FOB Ningbo را با زمان تحویل و جزئیات بسته بندی ارائه می دهد.

آماده به منبع کردن سیلندرهای بالابر لیفتراک سفارشی هستید؟

مدل لیفتراک و تناژ، سکته مغزی مورد نیاز، اندازه پورت و مقدار سفارش را ارسال کنید. Raydafon مدل استاندارد را تأیید می‌کند یا یک ساخت سفارشی طراحی می‌کند، سپس قیمت FOB Ningbo را با زمان تحویل و جزئیات بسته‌بندی ارائه می‌کند.
