محصولات
شفت PTO برای بلرزهای گرد کرون
  • شفت PTO برای بلرزهای گرد کرونشفت PTO برای بلرزهای گرد کرون
  • شفت PTO برای بلرزهای گرد کرونشفت PTO برای بلرزهای گرد کرون

شفت PTO برای بلرزهای گرد کرون

پوشش شفت PTO بیلر گرد کرون KR100/125/155/130/160، 1500/1800، 1500V/1250 MC و 1250/1550. گزینه های سایز 4 استاندارد و سایز 4 CV از شفت 1210 با اسپلاین 1.375-6 استفاده می کنند. اندازه 6 CV برای ساخت های 1500/1800 و 1250/1500 انتخاب شده موجود است. 1500V/1250 MC از 2380 یا 2480 CV با 1.375-6 استفاده می کند. آپشن های کلاچ عبارتند از FT34 در 1000 نیوتن متر، FT32 در 1000 نیوتن متر، FT42 در 1450 نیوتن متر، قطع K64/2 در 1050 یا 1500 نیوتن متر و FF1 در 1000 نیوتن متر. شماره قطعه پایه CV 71R4121UCW07000 برای CAT3/540 و 71R6121UCW07000 برای CAT4/540 است، هر دو 1.375-6. MOQ، سفارشی‌سازی و زمان تحویل در هر سفارش پس از تأیید مدل بیلر و پیکربندی شفت موجود، نقل‌قول می‌شوند.

Krone Round Baler Driveline · تامین عمده

عمده فروشی شفت PTO برای بیلرهای گرد کرون - مشخصات، MOQ، سفارشی سازی و زمان تولید برای KR100 تا 1800 و سازه های سازگار

بیلرهای گرد کرون همگی یک محور PTO را نمی گیرند. گروه KR100 تا KR160 از یک درایو لاین سایز 4 یعنی 1500 استفاده می کند. و 1800 می تواند سایز 4 یا سایز 6 CV بگیرد، 1500 ولت و 1250 MC از CV 2380 یا 2480 استفاده می کنند و 1250/1550 اندازه 4 CAT3 CV در حالی که برخی از بیلدهای 1250/1500 از سایز 6 CAT4 استفاده می کنند. سه جدول در این صفحه گزینه PTO را فهرست می کنند، نوع کلاچ و شماره قطعه پایه برای هر گروه، بنابراین شفت را می توان قبل از یک نقل قول مطابقت داد. درخواست کرد.

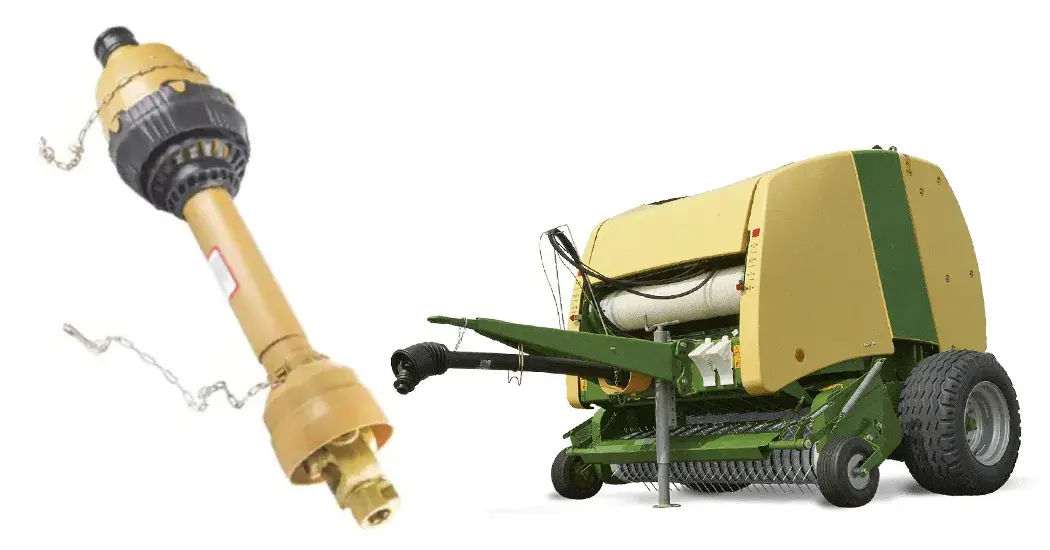

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

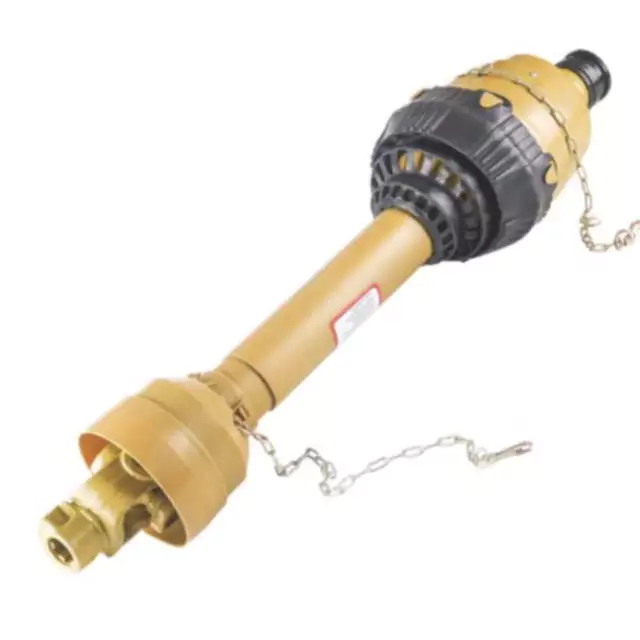

شفت PTO بیلر گرد کرون - مفصل CV، لوله تلسکوپی و انتهای کلاچ.
13مراجع مدل
سایز 4 / سایز 6گزینه های خط رانندگی CV
1000–1800 نیوتن مترمحدوده گشتاور کلاچ
1.375-6اسپلاین مشترک

مدل گرید — آپشن PTO و کلاچ توسط Baler

گروه الفKR100 / KR125 / KR155
PTO
سایز 4 استاندارد یا سایز 4 CV، شفت 1210
اسپلاین
1.375-6
کلاچ
FT34 در 1000 نیوتن متر
سایز 4
گروه الفKR130 / KR160
PTO
سایز 4 استاندارد یا سایز 4 CV، شفت 1210
اسپلاین
1.375-6
کلاچ
FT34 در 1000 نیوتن متر
سایز 4
گروه B1500 / 1800
PTO
سایز 4 یا سایز 6 CV
اسپلاین
1.375-6
کلاچ
FT32 در 1000 نیوتن متر یا FT42 در 1450 نیوتن متر
سایز 4 / سایز 6
گروه C1500 ولت / 1250 MC
PTO
2380 یا 2480 CV
اسپلاین
1.375-6
کلاچ
برش K64/2 در 1050 یا 1500 نیوتن متر
کلاچ برش
گروه D1250 / 1550
PTO
سایز 4 (CAT3) CV
اسپلاین
1.375-6
کلاچ
FT32 یا FF1 در 1000 نیوتن متر
سایز 4 CAT3
گروه E1250 / 1500 (سایز 6 بیلد)
PTO
اندازه 6 CV (CAT4) در برخی از ساخت‌ها
اسپلاین
1.375-6
کلاچ
FT42 در 1450 نیوتن متر
سایز 6 CAT4

جدول مشخصات - مدل، PTO و حفاظت

گروه بندی اصلی بر اساس مدل بیلر، خط محرکه PTO و امتیاز کلاچ
مدل PTO حفاظت
KR100 / 125 / 155 / 130 / 160 سایز 4 استاندارد *1210 *1.375-6; سایز 4 CV *1210 *1.375-6 FT34 *1.375-6 *1000 N·m
1500 / 1800 سایز 4 یا سایز 6 CV با 1.375-6 FT32 @1,000 N·m یا FT42 @1,450 N·m
1500 ولت / 1250 MC 2380 یا 2480 CV با 1.375-6 K64/2 Cutout @1050 یا 1500 N·m *1.375-6
1250 / 1550 سایز 4 (CAT3) CV با 1.375-6 FT32 یا FF1 @1000 نیوتن متر
1250/1500 برخی از اندازه 6 CV (CAT4) استفاده می کنند FT42 @1,450 نیوتن متر

یک مدل بیلر می تواند در بیش از یک ساخت ظاهر شود. شماره قطعه شافت موجود یا نوع کلاچ روشن را تأیید کنید دستگاه قبل از درخواست قیمت بیلرهای گرد کرون به اصطکاک یا برش مجهز هستند کلاچ بسته به ساخت گسترده ترشفت PTO برای بیلرهای گردلیست های صفحه سایر مارک های بیلر به عنوان یک مرجع متقابل.

شماره قطعه پایه CV و شماره قطعه کلاچ FT

شماره قطعات پایه PTO با سرعت ثابت
CV PTO تراکتور شماره قطعه پایه
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
کلاچ FT برای ورودی اسپلاین 1.375-6
اندازه جهانی گشتاور شماره قطعه
CAT3 / S4 1000 نیوتن متر 6QE344901R
CAT3 / S4 1000 نیوتن متر 635E41203R
CAT4 / S6 1800 نیوتن متر 663H53403R

شماره قطعه پایه CV مونتاژ بدون دستگاه اجرایی است. نیمه ادوات، لوله و سپر هستند به طور جداگانه توسط مدل بیلر انتخاب شده است. شماره قطعات کلاچ FT بر اساس اندازه جهانی و درجه گشتاور فهرست شده است. اگر کلاچ موجود تنظیم شده است، قبل از سفارش، گشتاور لغزش هدف را بر اساس کتابچه راهنمای بالیر تأیید کنید. الف دسته مرتبط درشفت PTO برای دیسکصفحه

نحوه تطبیق شفت بیلر گرد کرون

01

مدل بیلر را از دستگاه بخوانید

KR100 تا KR160 در یک گروه قرار می گیرند. 1500 و 1800 در دیگری؛ 1500 ولت و 1250 MC در یک سوم؛ 1250/1550 و 1250/1500 در یک چهارم و پنجم. شبکه مدل بالا PTO و کلاچ را نشان می دهد که با هر گروه مطابقت دارند.

02

شماره قطعه شافت موجود را تأیید کنید

همین بیلر را می توان با یک کلاچ اصطکاکی یا یک کلاچ کات اوت ساخت. شماره قطعه موجود سریع‌ترین راه برای تأیید اینکه دستگاه با چه پیکربندی تحویل داده شده است، قبل از سفارش تعویض است.

03

اسپلاین PTO تراکتور را تأیید کنید

اکثر بیلرهای گرد کرون در این محدوده دارای اسپلاین 1.375-6 هستند. اگر تراکتور از یک PTO متفاوت استفاده می کند، نیمه CV را جداگانه تأیید کنید. رامحدوده شفت PTOاگر سمت تراکتور همزمان تغییر کند، صفحه سایر دسته‌بندی‌های خطوط محرکه کشاورزی را فهرست می‌کند.

جایی که این شفت استفاده می شود

خطوط محرکه بیلر گرد کرون در محدوده KR100 تا 1800 و گروه های 1500 ولت، 1250 MC و 1250/1550.

شفت PTO بیلر گرد کرون نیرو را از PTO تراکتور می گیرد و آن را از طریق یک گیربکس بیلر می رساند. مفصل CV و لوله تلسکوپی. هنگامی که بیل‌زن یک بادگیر سنگین را برمی‌دارد یا به موادی برخورد می‌کند، کلاچ - اصطکاک یا برش بسته به ساختار - از گیربکس در برابر ضربه محافظت می کند.

شفت به طور مستقل با مدل بیلر و PTO تراکتور مطابقت دارد. سمت بیلر رفع می کند نیمه، نوع کلاچ و طول لوله را اجرا کنید. سمت تراکتور نیمه CV و PTO spline را تعمیر می کند. هر دو قبل از سفارش شفت تعویض، طرفین باید تایید شوند.

برای یک کاربرد بیلر گرد مرتبط،شفت PTO برای بیلرهای دور Case IHصفحه از ساختار مدل به مدل قابل مقایسه استفاده می کند. برای پیاده سازی گیربکس هایی که در پایین دست شفت PTO قرار دارند، را ببینیدگیربکس کشاورزیمحدوده

مدل بیلر و شماره قطعه شفت موجود را ارسال کنید

مدل بیلر کرون (KR100 به 1800، 1500 ولت، 1250 MC، 1250/1550 یا 1250/1500) و قطعه شفت موجود را ارسال کنید. شماره یا نوع کلاچ ما گزینه PTO، رتبه کلاچ و شماره قطعه پایه CV را برای آن تایید می کنیم بسازید، و یک نقل قول با MOQ و زمان سرب برای آن پیکربندی صادر کنید.
