سیلندر بوم هیدرولیک برای مینی بیل مکانیکی
  • سیلندر بوم هیدرولیک برای مینی بیل مکانیکیسیلندر بوم هیدرولیک برای مینی بیل مکانیکی
  • سیلندر بوم هیدرولیک برای مینی بیل مکانیکیسیلندر بوم هیدرولیک برای مینی بیل مکانیکی

سیلندر بوم هیدرولیک برای مینی بیل مکانیکی

Raydafon سیلندرهای بوم هیدرولیک برای مینی بیل مکانیکی را در کارخانه خود در نینگبو، چین تولید می کند. قطر سوراخ های استاندارد از 50 میلی متر تا 125 میلی متر با قطر میله از 25 میلی متر تا 75 میلی متر، ضربه تا 1000 میلی متر، حداکثر رانش 361 کیلونیوتن در 29.4 مگاپاسکال، و محدوده دمای کاری 20- تا 70 درجه سانتی گراد است. بشکه از فولاد آلیاژی با استحکام بالا ساخته شده است و سوراخ آن زمین دقیقی است که اصطکاک داخلی را کاهش می دهد و کنترل دقیق بوم را با سرعت پایین ارائه می دهد. ساختار آب بندی دوگانه داخلی با لاستیک وارداتی مقاوم در برابر سایش و برف پاک کن خارجی لبه آب بندی را در برابر گرد و غبار و رطوبت محافظت می کند و عمر مفید آن را تا بیش از 40٪ افزایش می دهد. میله و بیرون بشکه ضد خوردگی برای باران، گل و لای و شستشو هستند. حفره، میله، سکته مغزی، مراکز نصب و موقعیت های پورت برای طراحی برای نصب OEM یا جایگزینی در ماشین های کلاس 1 تا 8 تن تولید می شوند. مدل بیل مکانیکی یا طرح اصلی خود را برای قیمت در عرض 24 ساعت ارسال کنید.

سیلندر بوم هیدرولیک برای مینی بیل مکانیکی - سوراخ 50 تا 125 میلی متر، ضربه تا 1000 میلی متر

سیلندر بوم رمی است که بوم یک مینی بیل مکانیکی را بالا و پایین می کند و این سیلندر است که بیشترین بار را در کل دستگاه می گیرد. Raydafon بشکه را از فولاد آلیاژی با استحکام بالا جعل می‌کند، سوراخ را برای کاهش اصطکاک داخلی آسیاب می‌کند و آن را با یک آرایش دوگانه برای شرایط گرد و غباری محل آب‌بندی می‌کند. به عنوان اتصالات OEM یا به عنوان یک سیلندر جایگزین ساخته شده بر روی نقشه اصلی شما عرضه می شود.

  • 50-125 میلی مترقطر سوراخ
  • 25-75 میلی مترقطر میله
  • ≤ 1000 میلی مترسکته
  • 361 کیلونیوتنحداکثر رانش
  • -20 تا +70 درجه سانتیگراددمای کاری
01 / نمای کلی

سیلندر بوم هیدرولیک برای مینی بیل مکانیکی — OEM و تامین جایگزین

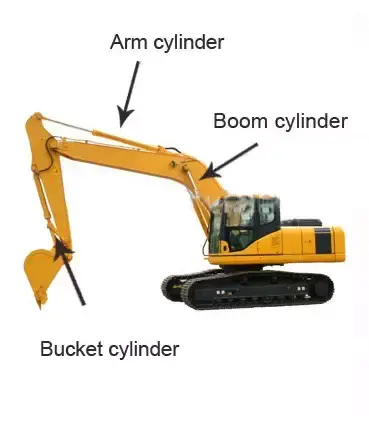

سیلندر بوم بین قاب دستگاه و بوم قرار می گیرد و این جزء است که کل ساختار فوقانی بیل مکانیکی را بالا می برد. در یک بیل مکانیکی، رام بوم با سرعت کوتاه‌تری نسبت به ماشین‌های سایز کامل کار می‌کند، اما در چرخه کاری بالا، اغلب هزاران چرخه در روز در کارهای شهری، محوطه‌سازی و کشاورزی انجام می‌شود. این ترکیب - سکته مغزی کوتاه، تعداد چرخه بالا، محیط غبارآلود - چیزی است که مشخصات باید به آن پاسخ دهد، نه نیروی خام به تنهایی.

Raydafon این سیلندر را در کارخانه خود در نینگبو، چین، هم برای ماشین‌سازان و هم برای بازار پس از فروش تولید می‌کند. قطر سوراخ استاندارد از 50 میلی متر تا 125 میلی متر با قطر میله از 25 میلی متر تا 75 میلی متر، ضربه تا 1000 میلی متر و حداکثر رانش 361 کیلو نیوتن، با محدوده دمای کاری 20- تا 70 درجه سانتی گراد است. سیلندرهای مرتبط از همان کارخانه شامل سیلندرهای گسترده تر استسیلندر هیدرولیک بیل مکانیکیمحدوده،سیلندر سطلی هیدرولیک برای بیل مکانیکی کوچککه با آن در همان دستگاه کار می کند، وسیلندر هیدرولیککاتالوگ که سایر ماشین آلات متحرک را پوشش می دهد.

02 / مشخصات

مشخصات فنی

  • نام محصولسیلندر بوم هیدرولیک برای مینی بیل مکانیکی
  • قطر سوراخ50 میلی متر - 125 میلی متر
  • قطر میله25 میلی متر - 75 میلی متر
  • سکته≤ 1000 میلی متر
  • حداکثر رانش361 کیلونیوتن
  • حداکثر فشار29.4 مگاپاسکال
  • دمای کاری-20 درجه سانتیگراد تا +70 درجه سانتیگراد
  • مواد بشکهآهنگری فولاد آلیاژی با مقاومت بالا، سوراخ دقیق زمین
  • آب بندیساختار آب بندی دوبل با لاستیک وارداتی مقاوم در برابر سایش
  • درمان سطحیمیله و بشکه بیرونی درمان شده ضد خوردگی
  • نصببرای طراحی ماشینی - چیدمان پین، گیره یا فلنج
  • سفارشی سازیسوراخ، میله، سکته مغزی، مراکز نصب، موقعیت پورت، رنگ رنگ

برگه مشخصات استاندارد برای سیلندر بوم مینی بیل مکانیکی.

پارامتر ارزش
قطر سوراخ 50 میلی متر - 125 میلی متر
قطر میله 25 میلی متر - 75 میلی متر
سکته ≤ 1000 میلی متر
حداکثر رانش 361 کیلونیوتن
فشار 29.4 مگاپاسکال
دمای کاری -20 درجه سانتیگراد تا +70 درجه سانتیگراد

چگونه رانش و سوراخ با هم ارتباط دارند:حداکثر رانش 361 کیلونیوتن برای بزرگترین سوراخ در محدوده 29.4 مگاپاسکال اعمال می شود. یک سوراخ کوچکتر نیروی نسبتاً کمتری در فشار یکسان تولید می کند - یک سوراخ 50 میلی متری در 29.4 مگاپاسکال تقریباً 57.7 کیلو نیوتن، یک سوراخ 63 میلی متری حدود 91.6 کیلو نیوتن و یک سوراخ 80 میلی متری حدود 147.8 کیلو نیوتن می دهد. همیشه سوراخ را همراه با فشار سیستم مشخص کنید، زیرا نیروی رانشی که ماشین شما نیاز دارد تعیین کننده سوراخ است، نه برعکس.

03 / جزئیات محصول

جزئیات محصول

عکس ها و نماهای مرجع از سیلندر بوم که برای مینی بیل مکانیکی تولید می کنیم.

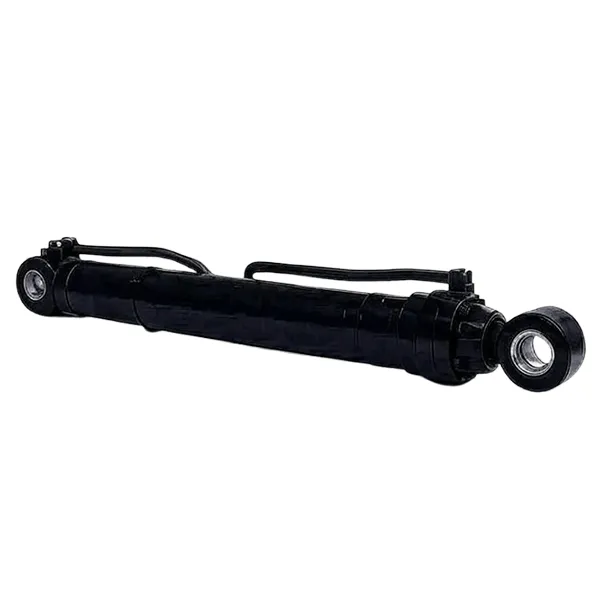

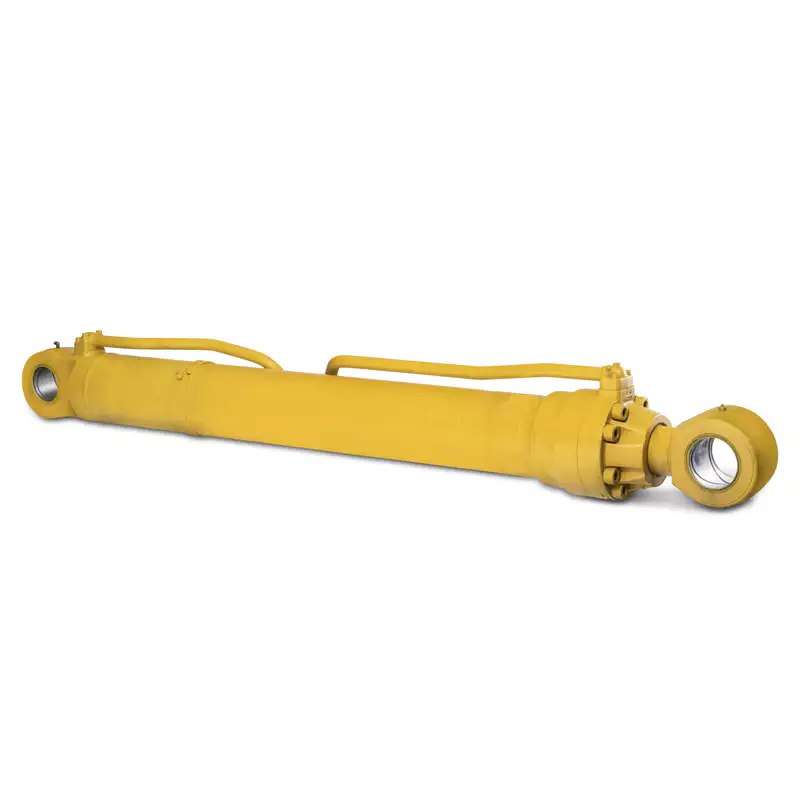

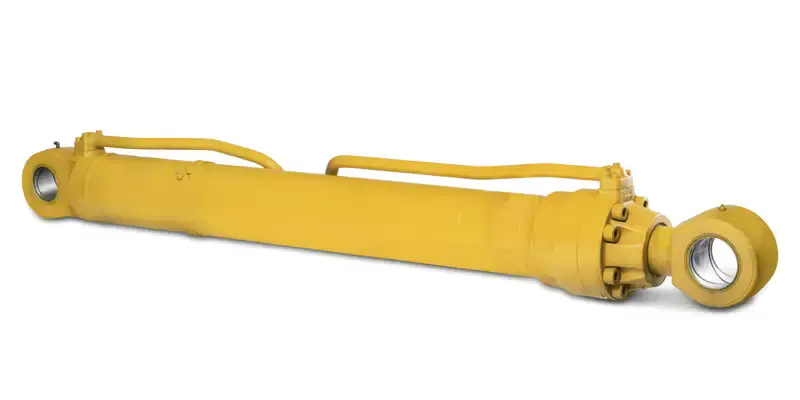

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
سیلندر بوم هیدرولیک برای مینی بیل مکانیکی - بشکه، میله و انتهای نصب.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
بشکه فولادی آلیاژی آهنگری با سوراخ زمین دقیق.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
مرجع ابعاد و نصب - قبل از سفارش دستگاه خود را تأیید کنید.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
سطح میله و ترتیب آب بندی دوگانه.
04 / ساخت و ساز

ویژگی های محصول و ساخت

بشکه آهنگری و سوراخ زمین

بشکه از مواد آلیاژی با استحکام بالا به جای ماشینکاری از استوک لوله ساخته شده است که ساختار دانه ای یکنواخت و مقاومت در برابر خستگی بهتر را در انتهای رزوه ای و جوش داده شده می دهد. سپس سوراخ به طور دقیق زمین می شود تا آب بندی پیستون در برابر یک سطح ثابت اجرا شود. این پایان همان چیزی است که ضریب اصطکاک داخلی را پایین نگه می‌دارد - حدود 30٪ کمتر از سوراخ غیرزمینی در آزمایش مقایسه ما - و به همین دلیل است که وقتی دستگاه در فضای تنگ که سانتی‌مترها اهمیت دارند، هنوز هم می‌توان بوم را با دقت اینچ کرد.

آب بندی دوبل برای مکان های گرد و غبار

هر سیلندر از یک ساختار دوگانه آب بندی داخلی با لاستیک وارداتی مقاوم در برابر سایش استفاده می کند. مهر و موم داخلی فشار هیدرولیک را نگه می دارد در حالی که برف پاک کن بیرونی گرد و غبار و رطوبت را از لبه آب بندی دور نگه می دارد، که این ترتیبی است که در محل کار مهم است: یک مهر و موم منفرد که اجازه دارد به صورت آلوده کار کند، گریه آهسته ای را ایجاد می کند که در نهایت به نشتی تبدیل می شود. در سرویس، این ساختار عمر سیلندر را در مقایسه با آرایش تک آب بندی بیش از 40 درصد افزایش می دهد و تعداد دفعاتی که دستگاه مجبور است برای تعمیر و نگهداری از کار خارج شود را کاهش می دهد.

بر اساس هندسه دستگاه شما ساخته شده است

سوراخ، میله، سکته مغزی، مراکز نصب و موقعیت های پورت برای طراحی تولید می شوند. برای یک سیلندر جایگزین، این بخش حیاتی است - مراکز نصب و قطر پین‌ها باید دقیقاً با بوم و قاب دستگاه مطابقت داشته باشند، بنابراین نقشه اصلی، مدل دستگاه یا ابعاد اندازه‌گیری شده سیلندر خراب را ارسال کنید و ما رابط را قبل از نقل قول مطابقت می‌دهیم. پیکربندی‌های ضربه‌ای و فشاری مختلف در سراسر محدوده موجود است تا متناسب با وظایف شهرداری، محوطه‌سازی و کشاورزی باشد.

05 / سازگاری

سازگاری با ماشین

این سیلندر بوم برای مینی بیل مکانیکی در کلاس تقریباً 1 تا 8 تن عرضه می شود که در آن قطر سوراخ در محدوده 50 تا 125 میلی متر استاندارد است. این دستگاه هم به عنوان تجهیزات اصلی و هم به عنوان جایگزین بر روی ماشین آلات مارک های زیر نصب می شود، از جمله:

  • کوبوتا
  • یانمار
  • تاکوچی
  • بابکت
  • کاترپیلار
  • کوماتسو
  • هیتاچی
  • ولوو
  • JCB
  • دوسان
  • سانی
  • XCMG

لطفا توجه داشته باشید:نام های تجاری فقط برای نشان دادن کلاس های ماشینی که این سیلندر معمولاً در آنها نصب می شود ذکر شده است. Raydafon یک تولید کننده مستقل است و وابسته، مجاز یا تامین کننده تجهیزات اصلی به این مارک ها نیست. همیشه قبل از سفارش، نقشه نصب مدل خاص خود را تأیید کنید.

مطمئن نیستید که دستگاه شما به کدام حفره و ضربه نیاز دارد؟ مدل بیل مکانیکی، قطر سوراخ و میله سیلندر موجود، طول پین به پین ​​آن و فشار سیستم را ارسال کنید و پیکربندی را تایید می کنیم.

06 / برنامه های کاربردی

برنامه های کاربردی

مینی بیل مکانیکی به این دلیل خریداری می شوند که در جایی قرار می گیرند که ماشین های اندازه کامل نمی توانند مناسب باشند، و دقیقاً همان جایی است که کنترل سیلندر بوم بیشترین اهمیت را دارد.

تعمیر و نگهداری جاده های شهرداری

لوله گذاری و تعمیر درب منهول در خیابان های باریک، جایی که بوم به جای چرخاندن باید در موقعیت خود قرار گیرد. کنترل دقیق سرعت پایین، خطر ضربه زدن به سرویس های مدفون یا سطوح تمام شده را کاهش می دهد.

احیاء و کاشت باغات

پاک کردن کنده های قدیمی درختان و آماده سازی قطعات جدید، با بلند کردن و پایین آمدن بوم در اطراف درختان ایستاده. حرکت کنترل شده از آسیب به درختان میوه که باید در جای خود باقی بمانند جلوگیری می کند.

کار ساختمان و تخریب

تخریب دیوارهای کم ارتفاع و بلند کردن مصالح ساختمانی سبک، که در آن توان خروجی پایدار تحت یک بار متغیر، عملیات را برای اپراتور قابل پیش‌بینی و برای هر کسی که در نزدیکی کار می‌کند ایمن نگه می‌دارد.

حفظ آب در زمین های کشاورزی

برش گودال‌های زهکشی به عمق و عرض کنترل‌شده، که تنها در صورتی قابل تکرار است که سیلندر بوم به‌جای اینکه سطل با مقاومت مواجه شود، تحت بار قرار بگیرد.

محوطه سازی و باغ سازی

درجه بندی، ترانشه برداری و جابجایی خاک در زمین های مسکونی محدود، جایی که یک ماشین جمع و جور با کنترل دقیق بوم، پایان تمیزتر و تمیز کردن دستی کمتری را به جا می گذارد.

تعویض و تعمیر

جایگزینی مستقیم یک سیلندر بوم تراشه دار، خم شده یا نشتی در دستگاه موجود، تولید شده در برابر نقشه اصلی یا نمونه اندازه گیری شده به طوری که پین ​​ها و پورت ها در یک راستا قرار گیرند.

07 / چرا RAYDAFON

مزایای محصول

  • عرضه مستقیم کارخانهسیلندر آهنگری، ماشینکاری، مونتاژ و تست شده در کارخانه خود Raydafon انجام می شود، بنابراین هیچ حاشیه تجاری بین شما و تولید وجود ندارد و نقشه ها به اضافه مهر و موم یدکی برای عمر دستگاه در دسترس هستند.
  • اصطکاک داخلی کمترسوراخ دقیق زمین و فاصله کاسه نمد پیستون همسان، اصطکاک داخلی را کاهش می‌دهد، که به‌عنوان کنترل نرم‌تر سرعت پایین و گرمای کمتر تولید شده در روغن هیدرولیک در طول شیفت‌های طولانی نشان داده می‌شود.
  • آب بندی ساخته شده برای شرایط سایتآب بندی دوبل با برف پاک کن خارجی برای گرد و غبار و رطوبت به جای یک کارگاه تمیز مشخص شده است، که باعث افزایش طول عمر بیش از 40٪ و کاهش زمان خرابی برنامه ریزی نشده می شود.
  • محدوده ضربه ها و فشارهاحفره، میله، ضربه و پیکربندی فشار را می توان با دستگاه مطابقت داد نه اینکه نزدیکترین اندازه کاتالوگ را اعمال کند، که در هنگام تعویض سیلندر در یک مدل متوقف شده اهمیت دارد.
  • درمان سطح ضد خوردگیمیله و بیرون بشکه در برابر خوردگی درمان می شوند، بنابراین سیلندر در برابر باران، گل و لای و شستشو بدون ایجاد حفره سطحی که آب بندی ها را از بین می برد، زنده می ماند.
  • جایگزینی مبتنی بر نقاشینقشه اصلی، مدل ماشین یا ابعاد اندازه‌گیری شده را ارسال کنید تا جایگزین به آن رابط تولید شود، بنابراین پین‌ها، پورت‌ها و مراکز نصب بدون تغییر در محل قرار می‌گیرند.

رانش، عمر آب بندی و فاصله زمانی سرویس، همگی به سوراخ انتخابی، فشار سیستم، چرخه کار و میزان فیلتر روغن هیدرولیک دستگاه بستگی دارد. مدل بیل مکانیکی و فشار کاری را به ما بدهید و ما سوراخ و کورس را در برابر باری که سیلندر واقعاً تحمل می کند تأیید می کنیم.

08 / سؤالات متداول خریدار

سوالات متداول خریدار

  • این سیلندر بوم بیل مکانیکی چه سوراخ، کورس و فشاری را پوشش می دهد؟قطر سوراخ از 50 میلی متر تا 125 میلی متر، قطر میله از 25 میلی متر تا 75 میلی متر، ضربه تا 1000 میلی متر و حداکثر فشار 29.4 مگاپاسکال. حداکثر رانش 361 کیلونیوتن در بزرگترین سوراخ است. سوراخ‌های کوچک‌تر به نسبت نیروی کمتری در فشار یکسان تولید می‌کنند، بنابراین سوراخ باید از نیروی رانش مورد نیاز دستگاه شما انتخاب شود.
  • آیا می توانید جایگزینی برای مدل خاص بیل مکانیکی من بسازید؟بله. مدل دستگاه، نقشه اصلی، یا سوراخ اندازه گیری شده، قطر میله، ضربه، طول پین به پین ​​و جزئیات نصب سیلندر خراب را ارسال کنید. ما رابط را تأیید می کنیم و سیلندر را برای مطابقت تولید می کنیم، که از مشکلات اتصال ناشی از استفاده از اندازه عمومی جلوگیری می کند.
  • تفاوت بین حداکثر رانش و فشار چیست؟فشار فشار هیدرولیکی است که سیلندر برای آن در نظر گرفته شده است، در این مورد 29.4 مگاپاسکال است. رانش نیرویی است که فشار روی ناحیه پیستون ایجاد می کند، به همین دلیل است که با قطر سوراخ تغییر می کند - 361 کیلو نیوتن در سوراخ 125 میلی متر، اما تنها حدود 57.7 کیلو نیوتن در سوراخ 50 میلی متر در همان فشار.
  • سیلندر در چه محدوده دمایی می تواند کار کند؟محدوده کاری استاندارد 20- تا 70+ درجه سانتیگراد است. برای ماشین‌هایی که خارج از آن محدوده کار می‌کنند، یا با روغن هیدرولیک که داغ‌تر است، دمای مداوم روغن را به ما بگویید و ما مواد مهر و موم و مشخصات مناسب آن را تأیید می‌کنیم.
  • سیلندر چگونه در برابر گرد و غبار و آب محافظت می شود؟از یک ساختار آب بندی دوگانه با لاستیک وارداتی مقاوم در برابر سایش و یک برف پاک کن خارجی استفاده می کند، بنابراین لبه آب بندی از گرد و غبار و رطوبت محافظت می شود. این ترتیب برای شرایط سایت به جای یک محیط تمیز مشخص شده است و چیزی است که عمر سرویس را بیش از 40٪ افزایش می دهد.
  • برای نقل قول به چه اطلاعاتی نیاز دارید و آیا می توان مهر و موم یدکی را تهیه کرد؟مدل دستگاه، قطر سوراخ و میله، ضربه، فشار کاری، نوع و مقدار نصب - هرچه تعداد بیشتری از این موارد ارسال کنید، طراحی را سریع‌تر تأیید می‌کنیم. کیت های آب بند و اجزای جایگزین به طور جداگانه در دسترس هستند، بنابراین می توان دستگاه را پس از خرابی آب بندی بدون تعویض کل سیلندر به خدمت بازگرداند. نقل قول به طور معمول در عرض 24 ساعت است.
09 / مرتبط

محصولات مرتبط و مطالعه بیشتر

درخواست استعلام مینی بیل مکانیکی بوم سیلندر

مدل بیل مکانیکی، قطر سوراخ و میله، ضربه، فشار کاری، نوع و مقدار نصب - یا نقشه اصلی را ارسال کنید. ما پیکربندی را در برابر دستگاه شما تأیید می کنیم و با قیمت و زمان تحویل ظرف 24 ساعت پاسخ می دهیم.

اکنون درخواست را ارسال کنید

* حداکثر نیروی رانش 361 کیلونیوتن برای بزرگترین سوراخ در محدوده 29.4 مگاپاسکال اعمال می شود. لطفاً قبل از سفارش، ابعاد سوراخ، ضربه و نصب دستگاه خود را تأیید کنید. نام های تجاری فقط برای نشان دادن کلاس های ماشین استفاده می شود و دلالت بر هیچ وابستگی ندارد.
