تفاوت بین چرخ دنده های مارپیچی دقیق و چرخ دنده های خار چیست؟

در دنیای انتقال قدرت مکانیکی، چرخ دنده ها اجزای اساسی هستند. دو مورد از رایج ترین انواع چرخ دنده ها و چرخ دنده های مارپیچ هستند. اما دقیقاً چه چیزی آنها را متمایز می کند و چرا یک مهندس یکی را بر دیگری انتخاب می کند؟ تفاوت اصلی در هندسه دندان آنها نهفته است. چرخ دنده های مارپیچ دارای دندانه هایی هستند که مستقیم و موازی با محور چرخش هستند، در حالی که چرخ دنده های مارپیچ دارای دندانه هایی هستند که با زاویه ای نسبت به محور بریده شده و یک مارپیچ را تشکیل می دهند. این تمایز اساسی منجر به تفاوت های قابل توجهی در عملکرد، از جمله نسبت تماس، سطوح نویز، ظرفیت بار و کارایی می شود. درشرکت گروه فناوری ریدافون، محدودکارخانه ما بیش از دو دهه است که دنده‌های با دقت بالا تولید می‌کند و ما تجربه گسترده‌ای در بهینه‌سازی طرح‌های خار و مارپیچ برای طیف گسترده‌ای از کاربردها - از گیربکس خودرو گرفته تا ماشین‌های صنعتی سنگین داریم. این مقاله مقایسه فنی دقیقی بین چرخ دنده های مارپیچی دقیق و چرخ دنده های خار ارائه می دهد و به شما کمک می کند تا انتخابی آگاهانه برای کاربرد خاص خود داشته باشید.

درک تفاوت بین چرخ دنده های مارپیچ دقیق و چرخ دنده های خار فقط یک موضوع مورد علاقه دانشگاهی نیست. پیامدهای عملی برای هزینه، عملکرد و قابلیت اطمینان دارد. چرخ دنده‌های خار ساده‌تر تولید می‌شوند و برای بسیاری از کاربردها مقرون به صرفه‌تر هستند، اما به دلیل درگیر شدن ناگهانی تمام عرض دندان، صدای و لرزش بیشتری تولید می‌کنند. چرخ دنده‌های حلزونی، در حالی که تولیدشان گران‌تر است، عملکرد نرم‌تر و بی‌صداتری ارائه می‌کنند و به دلیل افزایش نسبت تماس و همپوشانی دندان‌ها، می‌توانند بارهای بیشتری را منتقل کنند. انتخاب بین آنها اغلب به یک مبادله بین هزینه و عملکرد منجر می شود، با چرخ دنده های مارپیچ برای کاربردهای با سرعت بالا، بار بالا یا حساس به نویز ترجیح داده می شود. در این راهنمای جامع، ما هندسه، سینماتیک، و ملاحظات ساخت هر دو نوع چرخ دنده را بررسی خواهیم کرد و مشخصات فنی دقیق، داده های عملکرد و معیارهای انتخاب را ارائه خواهیم داد تا به شما کمک کند تعیین کنید کدام دنده برای نیازهای شما مناسب تر است.

فهرست مطالب

• 1. هندسه چرخ دنده های مارپیچی دقیق و چرخ دنده های خار چیست؟
• 2. چرا چرخ دنده های حلزونی عملکرد نرم و آرام تری را ارائه می دهند؟
• 3. مشخصات فنی کلیدی دنده دقیق ما چیست؟
• 4. چگونه ظرفیت بار و کارایی بین چرخ دنده های حلزونی و خار مقایسه می شود؟
• سوالات متداول (سؤالات متداول)
• نتیجه گیری و مشاوره انتخاب دنده

هندسه چرخ دنده های مارپیچی دقیق و چرخ دنده های خار چیست؟

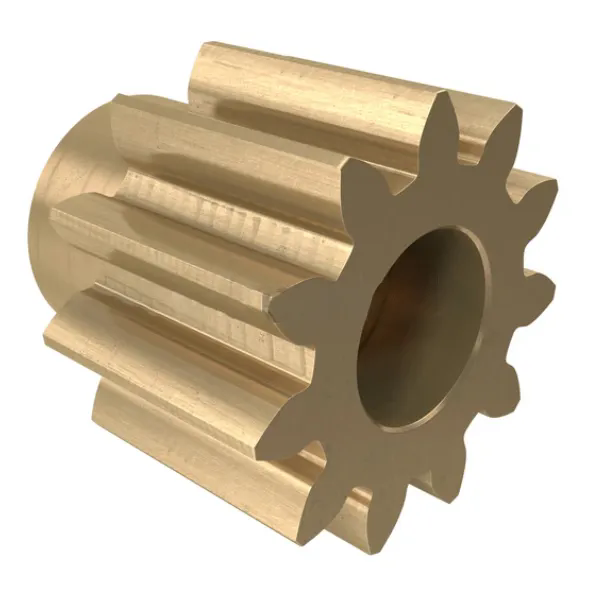

تمایز بین چرخ دنده های مارپیچ و چرخ دنده های خار با هندسه دندانه آنها شروع می شود. چرخ دنده خار دارای دندانه هایی مستقیم و موازی با محور چرخش چرخ دنده است. دندانه ها به طور مساوی در اطراف محیط قرار دارند و خط تماس بین دو چرخ دنده مشبک یک خط مستقیم است که تمام عرض صفحه چرخ دنده را گسترش می دهد. این هندسه ساده ساخت چرخ دنده های خار را با استفاده از فرآیندهای فرز استاندارد یا سنگ زنی آسان می کند. در مقابل، یک چرخ دنده مارپیچ دارای دندانه هایی است که با زاویه ای نسبت به محور بریده می شوند و یک مارپیچ را تشکیل می دهند. زاویه مارپیچ به عنوان زاویه مارپیچ شناخته می شود (معمولاً بین 8 تا 30 درجه). دندانه های یک چرخ دنده مارپیچ نیز به یک اندازه فاصله دارند، اما خط تماس بین چرخ دنده های مارپیچ مشبک، یک خط مورب است که با چرخش چرخ دنده ها در امتداد صفحه دندانه حرکت می کند. این هندسه مؤلفه ای از نیروی محوری (تراست) را معرفی می کند که باید توسط سیستم بلبرینگ تطبیق داده شود، اما مزایای عملکردی قابل توجهی را نیز ارائه می دهد.

تفاوت های هندسی کلیدی و مفاهیم آنها:

• جهت دندان:دندانه های چرخ دنده مارپیچ موازی با محور هستند، در حالی که دندانه های چرخ دنده مارپیچ با زاویه مارپیچ متمایل هستند. این شیب مسیر تماس طولانی تری را بین دندان های مشبک ایجاد می کند و نسبت تماس را افزایش می دهد.
• نسبت تماس:نسبت تماس، میانگین تعداد دندان هایی است که در هر لحظه در تماس هستند. چرخ دنده های خار معمولاً دارای نسبت تماس بین 1.2 و 1.6 هستند، به این معنی که به طور متوسط ​​کمتر از دو دندان در تماس هستند. چرخ دنده های حلزونی می توانند به نسبت تماس 2.0 تا 2.5 یا بیشتر دست یابند، زیرا دندانه های زاویه دار همپوشانی دارند و تماس مداوم را ایجاد می کنند. این نسبت تماس بالاتر مزیت کلیدی چرخ دنده های مارپیچ است.
• رانش محوری:زاویه مارپیچ یک نیروی رانش در امتداد محور چرخ دنده ایجاد می کند. این نیرو باید توسط یاتاقان ها خنثی شود که پیچیدگی و هزینه را به طراحی گیربکس می افزاید. چرخ دنده های خار هیچ نیروی رانش محوری تولید نمی کنند و آرایش یاتاقان را ساده می کند.
• پیچیدگی ساخت:چرخ دنده‌های خار را می‌توان با ابزارهای ساده یا اجاق‌هایی که چرخ دنده را به صورت محوری طی می‌کنند، برش داد. چرخ دنده های حلزونی به فرآیندهای پیچیده تری نیاز دارند و اغلب به عملیات اضافی مانند سنگ زنی چرخ دنده برای دستیابی به دقت بالا نیاز دارند. این امر باعث می شود چرخدنده های مارپیچ گران تر تولید شوند.

در شرکت Raydafon Technology Group, Limited، مادنده دقیقفرآیند تولید از ماشین‌های سنگ‌زنی دنده‌ای پیشرفته استفاده می‌کند که می‌توانند درجات کیفی AGMA از Q10 تا Q12 را برای چرخ‌دنده‌های خار و مارپیچ به دست آورند. ما از دستگاه‌های شکل‌دهی و شکل‌دهی CNC با کنترل‌های CNC یکپارچه استفاده می‌کنیم که به ما امکان می‌دهد زاویه مارپیچ و مشخصات دندانی چرخ‌دنده‌های مارپیچ را دقیقاً تنظیم کنیم. آزمایشگاه اندازه‌شناسی کارخانه ما مجهز به مرکز اندازه‌گیری چرخ دنده است که هندسه، سرب و زاویه مارپیچ دندان را تأیید می‌کند و اطمینان می‌دهد که هر چرخ دنده مشخصات مورد نیاز را برآورده می‌کند. انتخاب بین خار و چرخ دنده مارپیچ فقط مربوط به هندسه نیست. این در مورد تطبیق نوع چرخ دنده با الزامات عملکرد خاص برنامه است.

برای کاربردهایی که سادگی، هزینه کم و سهولت تعمیر و نگهداری از اهمیت بالایی برخوردار است، چرخ دنده های خار اغلب انتخاب ارجح هستند. آنها معمولاً در کاربردهای کم سرعت و بار کم مانند درایوهای نوار نقاله، پمپ های ساده و ماشین آلات کشاورزی یافت می شوند. با این حال، برای کاربردهای با سرعت بالا، بار بالا و دقیق - مانند گیربکس های خودرو، گیربکس های صنعتی و روباتیک - چرخ دنده های مارپیچی با وجود هزینه و پیچیدگی بالاتر، تقریبا همیشه انتخاب بهتری هستند. کارخانه ما از نزدیک با مشتریان کار می کند تا هندسه بهینه دنده را برای نیازهای خاص آنها با در نظر گرفتن عواملی مانند گشتاور، سرعت، محدودیت فضا و محدودیت های نویز تعیین کند.

چرا چرخ دنده های هلیکال عملکرد نرم و بی صداتری ارائه می دهند؟

یکی از مهمترین مزایای چرخ دنده های مارپیچ نسبت به چرخ دنده های خار، عملکرد نرم تر و بی صداتر آنهاست. این برتری در درجه اول به دلیل نسبت تماس بیشتر و درگیری تدریجی دندان ها است. در چرخ دنده خار، تمام عرض دندان به طور ناگهانی درگیر می شود و با برخورد هر جفت دندان، یک بار ضربه تیز و یک "صدا" یا ناله مشخص ایجاد می کند. این ضربه هم نویز و هم ارتعاش ایجاد می‌کند که می‌تواند در محیط‌های حساس به سر و صدا مانند اتومبیل‌های سواری، تجهیزات اداری و سیستم‌های HVAC مسکونی یک مسئله مهم باشد. در یک چرخ دنده مارپیچ، دندان ها به تدریج درگیر می شوند - از یک انتهای دندان شروع می شود و با چرخش چرخ دنده در سراسر صورت حرکت می کند. این درگیری پیشرونده بار ضربه را کاهش می‌دهد و بار را در سطح بزرگ‌تری توزیع می‌کند و در نتیجه عملکرد بسیار آرام‌تر و نرم‌تری دارد.

مکانیسم‌های عملکرد نرم‌تر و بی‌صداتر در چرخ دنده‌های مارپیچ:

• نسبت تماس بالاتر:همانطور که قبلا ذکر شد، چرخ دنده های مارپیچ دارای نسبت تماس هستند که می تواند بیش از 2.0 باشد، به این معنی که به طور متوسط ​​بیش از دو دندان در هر زمان در تماس هستند. این نسبت زمانی را که در طی آن بار بین جفت دندان تقسیم می شود افزایش می دهد و حداکثر بار روی هر دندان را کاهش می دهد و انتقال گشتاور را هموار می کند.
• درگیری تدریجی دندان:شکل مارپیچ تضمین می کند که تماس بین دندان های مشبک از یک نقطه شروع می شود و سپس به طور مداوم در سطح دندان حرکت می کند. این درگیری تدریجی ضربه ناگهانی را که در چرخ دنده های خار رخ می دهد از بین می برد و دامنه پیک نیرو را کاهش می دهد.
• نسبت همپوشانی:نسبت همپوشانی چرخ دنده های مارپیچ که با عرض صورت و زاویه مارپیچ تعیین می شود، به نرمی کار کمک می کند. نسبت همپوشانی بالاتر به این معنی است که دندان‌ها برای بخش بیشتری از چرخش روی هم قرار می‌گیرند و باعث کاهش بیشتر تغییر در سفتی مش و به حداقل رساندن ارتعاشات می‌شود.
• کاهش سایش و سوراخ شدن:بارهای ضربه ای کمتر و توزیع بهتر بار در چرخ دنده های مارپیچ نیز باعث کاهش تنش روی سطوح دندانی می شود که منجر به سایش و فرورفتگی کمتر در طول عمر چرخ دنده می شود. این به عمر طولانی تر و عملکرد قابل اطمینان تر کمک می کند.

برای تعیین کمیت کاهش نویز، کارخانه ما اندازه گیری صدا را روی گیربکس های یکسان مجهز به چرخ دنده های خار و مارپیچ انجام داده است. با سرعت چرخشی 1500 دور در دقیقه و بار 100 نیوتن متر، گیربکس خار سطح فشار صوتی 82 dBA را منتشر می کند، در حالی که گیربکس مارپیچ تنها 74 دسی بل تولید می کند - کاهش 8 دسی بل، که به عنوان کاهش قابل توجهی در بلندی صدا درک می شود. دامنه ارتعاش اندازه گیری شده در محفظه گیربکس نیز تا 40 درصد کاهش یافت. این داده ها تأیید می کند که چرخ دنده های مارپیچی برای کاربردهایی که در آن نویز و لرزش عوامل حیاتی هستند، انتخابی برتر هستند.

با این حال، توجه به این نکته مهم است که عملکرد نرم‌تر چرخ دنده‌های مارپیچ به قیمت نیروهای رانش محوری تمام می‌شود. زاویه مارپیچ یک جزء نیرو در امتداد محور چرخ دنده ایجاد می کند که باید توسط یاتاقان ها پشتیبانی شود. در کاربردهای پرقدرت، این می تواند نیاز به استفاده از یاتاقان های رانش یا یاتاقان های تماس زاویه ای داشته باشد که هزینه کلی و پیچیدگی گیربکس را افزایش می دهد. در برخی موارد، چرخ دنده های مارپیچ دوبل (هرینگ) برای خنثی کردن رانش محوری استفاده می شود، اما این امر پیچیدگی ساخت را بیشتر می کند. کارخانه ما برای کمک به مشتریان خود در انتخاب پیکربندی بلبرینگ مناسب و بهینه سازی طرح گیربکس برای تطبیق با نیروی محوری چرخ دنده های مارپیچ کمک طراحی می کند و در عین حال مزایای عملکرد نرم تر را به حداکثر می رساند.

مشخصات فنی کلیدی دنده دقیق ما چیست؟

Raydafon طیف گسترده‌ای از محصولات Precision Gear را تولید می‌کند که شامل چرخ‌دنده‌های خاردار و مارپیچی می‌شود، در طیف گسترده‌ای از اندازه‌ها، مواد و درجه‌های دقت. کارخانه ما مجهز به آخرین فناوری ساخت چرخ دنده، از جمله دستگاه های CNC، شکل دهی، تراشیدن و سنگ زنی است که به ما امکان می دهد چرخ دنده هایی با اندازه ماژول از 0.5 تا 12 و قطر بیرونی تا 1500 میلی متر تولید کنیم. جدول زیر مشخصات فنی کلیدی سری Precision Gear استاندارد ما را خلاصه می‌کند که در کاربردهای مختلف از گیربکس‌های خودرو گرفته تا گیربکس‌های صنعتی سنگین استفاده می‌شود. کارخانه ما همچنین می‌تواند چرخ دنده‌های سفارشی را برای برآوردن نیازهای خاص، از جمله مواد خاص، عملیات حرارتی و پوشش‌های سطح تولید کند.

علاوه بر پارامترهای استاندارد، کارخانه ما چندین ویژگی اختیاری را برای افزایش عملکرد و طول عمر محصولات Precision Gear ارائه می دهد. اینها عبارتند از: پوشش های با کارایی بالا مانند DLC (کربن الماس مانند) برای کاهش اصطکاک و افزایش مقاومت در برابر سایش. عملیات حرارتی تخصصی مانند پردازش برودتی برای بهبود پایداری ابعادی. و تعادل یکپارچه برای برنامه های کاربردی با سرعت بالا. ما همچنین خدمات مونتاژ گیربکس کامل، از جمله یاتاقان ها، شفت ها و محفظه ها را ارائه می دهیم و راه حلی را برای مشتریان خود ارائه می دهیم.

فرآیند کنترل کیفیت ما جامع و دارای گواهی ISO 9001:2015 است. هر Precision Gear با استفاده از یک مرکز اندازه گیری چرخ دنده بازرسی می شود که تمام پارامترهای حیاتی را بررسی می کند: مشخصات دندان، زاویه مارپیچ، لید، خطای گام، و خروجی. ما یک سیستم کنترل فرآیند آماری (SPC) را برای ردیابی کیفیت تولید در طول زمان حفظ می‌کنیم و اطمینان حاصل می‌کنیم که چرخ دنده‌های ما به طور مداوم با تحمل‌های مشخص شده مطابقت دارند. کارخانه ما در Raydafon گزارش بازرسی کاملی را با هر محموله ارائه می‌کند و به مشتریان ما در مورد کیفیت و عملکرد محصولات Precision Gear اطمینان می‌دهد. با قابلیت‌های تولیدی گسترده و تعهد به کیفیت، ما می‌توانیم دنده‌های دقیق را برای سخت‌ترین کاربردها عرضه کنیم.

چگونه ظرفیت بار و کارایی بین چرخ دنده های حلزونی و خار مقایسه می شود؟

ظرفیت بار و کارایی فاکتورهای حیاتی در انتخاب دنده هستند و در آنها تفاوت بین چرخ دنده های مارپیچی و خار به طور خاص مشخص می شود. چرخ دنده های حلزونی به دلیل نسبت تماس بالاتر و درگیری پیشرونده خود، می توانند بارهای بیشتری را برای اندازه و ماده معینی منتقل کنند. این به این دلیل است که بار روی دندان‌های بیشتری در هر زمان معین توزیع می‌شود و استرس روی کناره‌های دندانی را کاهش می‌دهد. نسبت تماس بالاتر همچنین انتقال یکنواخت‌تر نیرو را فراهم می‌کند و تغییرات چرخه‌ای در بار را کاهش می‌دهد که می‌تواند باعث خرابی خستگی شود. در مقابل، چرخ دنده های خار، با نسبت تماس کمتر و درگیری ناگهانی، بیشتر در معرض خستگی و سایش، به ویژه در بارها و سرعت های بالا هستند. کارخانه ما آزمایش‌های گسترده‌ای را روی هر دو نوع چرخ دنده انجام داده است و نتایج نشان می‌دهد که یک چرخ دنده مارپیچ می‌تواند تا 30 درصد گشتاور بیشتری نسبت به چرخ دنده‌های خار قبل از شروع خستگی در حفره یا خمش تحمل کند.

مقایسه کارایی بین چرخ دنده های مارپیچ و خار:

• از دست دادن مش بندی:چرخ دنده های خار معمولاً افت مشبکشی کمی دارند زیرا دندانه ها فقط در ابتدا و انتهای تماس روی یکدیگر می لغزند. چرخ دنده های حلزونی دارای عملکرد لغزشی مداوم هستند که می تواند منجر به تلفات اصطکاک بیشتر شود. با این حال، نسبت تماس بالاتر چرخ دنده های مارپیچ اغلب این را جبران می کند، و بازده کلی یک جفت چرخ دنده مارپیچی معمولاً بین 1-2 درصد نسبت به یک جفت چرخ دنده مارپیچی قابل مقایسه است.
• روغن کاری و خنک کاری:عمل لغزش در چرخ دنده های مارپیچ گرمای بیشتری تولید می کند و به روانکاری و خنک کننده بهتر نیاز دارد که می تواند در کاربردهای با سرعت بالا نگران کننده باشد. با این حال، توزیع بار بهبود یافته و عملکرد نرم تر اغلب نیاز به سیستم های روانکاری فشرده تر را جبران می کند.
• چگالی توان:از آنجایی که چرخ دنده های مارپیچ می توانند بارهای بیشتری را برای همان اندازه تحمل کنند، چگالی توان بالاتری نسبت به چرخ دنده های خار ارائه می دهند. این بدان معنی است که یک گیربکس با چرخ دنده های مارپیچ می تواند همان قدرت را در یک بسته فشرده تر منتقل کند یا یک گیربکس مارپیچ می تواند قدرت بالاتری را برای همان اندازه تحمل کند.
• تلفات رانش:رانش محوری ایجاد شده توسط چرخ دنده های مارپیچ باعث ایجاد اصطکاک اضافی در یاتاقان های رانش می شود و کارایی کلی گیربکس را کاهش می دهد. در برخی از کاربردهای پرقدرت، افت بازده ناشی از یاتاقان‌های رانش می‌تواند قابل توجه باشد، و مهندسان باید با دقت این را در مقابل مزایای چرخ دنده‌های مارپیچی بسنجید.

یک مثال واقعی از پایگاه مشتریان کارخانه ما مزیت ظرفیت بار چرخ دنده های مارپیچ را نشان می دهد. یکی از مشتریان در صنعت کامیون های سنگین از یک جفت چرخ دنده در گیربکس کمکی خود استفاده می کرد، اما به دلیل خستگی مکرر دچار خرابی دنده می شد. پس از تعویض به دنده دقیق مارپیچی با همان ماژول و عرض صورت، اما با زاویه مارپیچ 15 درجه، عمر دنده تا 40 درصد افزایش یافت و گیربکس می‌توانست حداکثر گشتاور را بدون هیچ نقصی تحمل کند. سازنده کامیون همچنین کاهش محسوس صدای داخل کابین را گزارش کرده است که باعث بهبود راحتی و رضایت راننده شده است.

از نظر کارایی، تفاوت بین چرخ دنده های مارپیچی و خار اغلب حاشیه ای است و به شدت به شرایط عملیاتی بستگی دارد. در سرعت های کم و بارهای زیاد، چرخ دنده های مارپیچ به دلیل تلفات لغزشی اندکی کارایی کمتری دارند. در سرعت های بالا و بارهای متوسط، تفاوت بسیار ناچیز است. کارخانه ما منحنی های کارایی را برای هر دو نوع دنده بر اساس آزمایشات داخلی ما ارائه می دهد و به مشتریان ما این امکان را می دهد تا براساس شرایط عملیاتی خاص خود تصمیمی آگاهانه بگیرند. با درک ظرفیت بار و ویژگی‌های کارایی هر دو نوع دنده، مهندسان می‌توانند دنده‌ای را انتخاب کنند که به بهترین وجه عملکرد، قابلیت اطمینان و هزینه را برای کاربردشان متعادل می‌کند.

سوالات متداول (سؤالات متداول)

سوال 1: آیا می توان از چرخ دنده های حلزونی با چرخ دنده های خار در یک گیربکس استفاده کرد؟

پاسخ: بله، اما نیاز به طراحی دقیق دارد. چرخ دنده های حلزونی نیروی رانش محوری تولید می کنند، در حالی که چرخ دنده های خار این کار را نمی کنند. برای استفاده از آنها با هم، نیروی رانش ایجاد شده توسط چرخ دنده مارپیچ باید توسط یاتاقان های مناسب یا با استفاده از چرخدنده دوتایی مارپیچ (هرینگون) که نیروی رانش را خنثی می کند جذب شود. در برخی از طراحی ها، یک چرخ دنده خار در یک مرحله و یک چرخ دنده مارپیچ در مرحله دیگر استفاده می شود، اما برای جلوگیری از بارگذاری بیش از حد یاتاقان ها، باید مدیریت رانش محوری در نظر گرفته شود. کارخانه ما می تواند در طراحی چنین سیستم های دنده مختلط برای اطمینان از عملکرد قابل اعتماد کمک کند.

سوال 2: آیا ساخت چرخ دنده های مارپیچ گران تر از چرخ دنده های مارپیچ است؟

پاسخ: بله، ساخت چرخ دنده های مارپیچ معمولاً گران تر از چرخ دنده های مارپیچ است. دلایل عبارتند از: هندسه پیچیده تر دندان، نیاز به تجهیزات تخصصی سنگ زنی و سنگ زنی. نیاز به عملیات اضافی برای دستیابی به دقت زاویه مارپیچ مورد نیاز؛ و این واقعیت که سنگ زنی چرخ دنده مارپیچی فرآیند کندتر از سنگ زنی چرخ دنده است. علاوه بر این، نیاز به یاتاقان‌های رانش هزینه را به کل سیستم اضافه می‌کند. با این حال، مزایای عملکرد - به ویژه از نظر کاهش نویز و ظرفیت بار - اغلب هزینه های بالاتر را برای برنامه های کاربردی توجیه می کند.

سوال 3: کدام نوع دنده برای کاربردهای با سرعت بالا بهتر است؟

پاسخ: چرخ دنده های حلزونی معمولاً برای کاربردهای با سرعت بالا ترجیح داده می شوند زیرا عملکرد نرم تر، بی صداتر و توزیع بار بهتر را ارائه می دهند که خطر لرزش و رزونانس را که می تواند در سرعت های بالا رخ دهد کاهش می دهد. با این حال، رانش محوری و اصطکاک لغزشی چرخ دنده‌های مارپیچ می‌تواند در سرعت‌های بسیار بالا به یک نگرانی تبدیل شود که نیاز به طراحی دقیق بلبرینگ و سیستم روان‌کاری دارد. برای سرعت های بسیار بالا، چرخ دنده های خاردار با دقت بالا ممکن است استفاده شود، اما به طور معمول چرخ دنده های مارپیچ انتخاب رایج تر هستند.

سوال 4: آیا می توان چرخ دنده های مارپیچی را به همان دقت چرخ دنده های مارپیچ آسیاب کرد؟

پاسخ: بله، چرخ دنده های خار را می توان به همان درجه های کیفی AGMA مانند چرخ دنده های مارپیچ (Q10 تا Q12 یا بالاتر) آسیاب کرد. با این حال، از آنجایی که چرخ دنده‌های خار هندسه ساده‌تری دارند، می‌توان آنها را با استفاده از چرخ‌های سنگ‌زنی استاندارد آسیاب کرد، در حالی که چرخ‌دنده‌های مارپیچ اغلب به چرخ‌های آسیاب تخصصی نیاز دارند که به زاویه مارپیچ شکل می‌گیرند. کارخانه ما خدمات سنگ زنی را برای هر دو نوع دنده ارائه می دهد و ما می توانیم به دقت بالایی برای هر دو دست یابیم، مشروط بر اینکه ماشین و ابزار مناسب باشند.

سوال 5: زاویه مارپیچ معمولی برای یک چرخ دنده مارپیچ دقیق چیست؟

پاسخ: زاویه مارپیچ معمولی برای چرخ دنده مارپیچی دقیق بین 8 تا 30 درجه است. زاویه مارپیچ 15-20 درجه برای بسیاری از کاربردهای صنعتی رایج است، زیرا تعادل خوبی بین صافی، ظرفیت بارگذاری و رانش محوری ارائه می دهد. زوایای مارپیچ بالاتر (25 تا 30 درجه) عملکرد نرم‌تری را ارائه می‌کنند، اما نیروی رانش محوری بیشتری ایجاد می‌کنند، در حالی که زوایای پایین‌تر (8-12 درجه) نیروی رانش کمتری ایجاد می‌کنند اما بهبودی کمتری در صافی ایجاد می‌کنند. کارخانه ما می تواند زاویه مارپیچ را مطابق با نیازهای خاص برنامه شما تنظیم کند و برای نویز، بار و عمر باربری بهینه سازی کند.

نتیجه گیری: دنده دقیق مناسب را برای برنامه خود انتخاب کنید

انتخاب بین چرخ دنده های مارپیچی دقیق و چرخ دنده های خار یک تصمیم مهم است که بر عملکرد، سطح نویز، ظرفیت بار و قابلیت اطمینان کلی سیستم مکانیکی شما تأثیر می گذارد. چرخ دنده‌های حلزونی عملکرد نرم‌تر، بی‌صدا، ظرفیت بار بالاتر و دوام بهتر را ارائه می‌دهند، اما ساخت آن‌ها گران‌تر بوده و به یاتاقان‌های رانش نیاز دارند. در مقابل، چرخ دنده‌های خار ساده‌تر، مقرون‌به‌صرفه‌تر هستند و نیروی رانش محوری تولید نمی‌کنند، اما سر و صدای بیشتری دارند و توانایی کمتری برای تحمل بارهای بالا در سرعت‌های بالا دارند. در شرکت Raydafon Technology Group، کارخانه ما دارای تخصص و توانایی ساخت برای تولید هر دو نوع چرخ دنده با بالاترین استانداردهای کیفیت است و ما می توانیم شما را در انتخاب دنده بهینه برای کاربرد خاص خود راهنمایی کنیم.

آیا برای انتخاب ابزار دقیق مناسب برای پروژه خود آماده هستید؟امروز با شرکت Raydafon Technology Group، Limited تماس بگیریدبرای یک مشاوره جامع انتخاب دنده تیم ما گشتاور، سرعت، فضا و نویز مورد نیاز شما را تجزیه و تحلیل می کند و راه حل ایده آل Precision Gear را پیشنهاد می کند. ما مطالعات امکان سنجی رایگان، قیمت گذاری رقابتی و خدمات نمونه سازی سریع را ارائه می دهیم.مشاوره رایگان انتخاب دنده خود را هم اکنون از شرکت Raydafon Technology Group، Limited درخواست کنید و از عملکرد بهینه سیستم انتقال قدرت خود اطمینان حاصل کنید.
