سیلندر هیدرولیک کرین لوفینگ
  • سیلندر هیدرولیک کرین لوفینگسیلندر هیدرولیک کرین لوفینگ
  • سیلندر هیدرولیک کرین لوفینگسیلندر هیدرولیک کرین لوفینگ

سیلندر هیدرولیک کرین لوفینگ

سیلندر هیدرولیک لوفینگ جرثقیل Raydafon سیلندر کنترل زاویه بوم برای جرثقیل های متحرک و ماشین آلات بندری است. مدل مرجع ZXSTC1000S.2.5-00: سوراخ ف320، میله Φ280، سکته مغزی 4000 میلی متر، فاصله نصب 4750 میلی متر، فشار کاری 32 مگاپاسکال، رانش دینامیکی 3000 کیلو نیوتن، وزن واحد 1522 کیلوگرم. بدنه 7 پاس فورج شده از فولاد آلیاژی با استحکام بالا درجه هوانوردی است که برای تثبیت استحکام کششی بالاتر از 1250 مگاپاسکال دوساله شده است. مهر و موم پیشرونده سه گانه با حلقه کامپوزیت لاستیکی پرفلورواتر وارداتی آلمان و لبه گرد و غبار پله ای 5 میکرومتری. سروو الکتروهیدرولیک یکپارچه با بازخورد موقعیت مغناطیسی ± 0.03 میلی متر برای پایداری بسیار کم سرعت 0.08 میلی متر بر ثانیه. چرخه 5000 ساعته بدون تعمیر و نگهداری سوراخ سفارشی Φ50-500 میلی متر، مقاوم در برابر نمک و مقاوم در برابر گرد و غبار. MOQ 5 واحد، زمان انبوه 45-60 روز. مدل جرثقیل، نیاز نیروی رانش و مقدار را برای قیمت ارسال کنید.
جرثقیل لوفینگ · مدل ZXSTC1000S.2.5-00

سیلندر هیدرولیک کرین لوفینگ سفارشی برای جرثقیل های متحرک و ماشین آلات بندری - عرضه مستقیم سازنده OEM

سیلندر هیدرولیک لوفینگ جرثقیل زاویه بوم را در جرثقیل های متحرک کنترل می کند. Raydafon آن را با یک طراحی تلسکوپی چند مرحله ای دو مرحله ای ساخته است که در فواصل طولانی گسترش می یابد و به طور فشرده جمع می شود. بدنه فورج 7 پاس از فولاد آلیاژی با استحکام بالا درجه هوانوردی ساخته شده و برای تثبیت استحکام کششی بالای 1250 مگاپاسکال، دوساله شده است. آب بندی پیشرونده سه گانه و یک ماژول سروو مغناطیسی انقباض کننده، نیازهای اسپری نمک، گرد و غبار و دقت چرخه های وظیفه پورت و نیروی باد را برطرف می کند.

3000 kN رانش پویا در زمان واقعی
32 مگاپاسکال فشار کاری
Φ320×Φ280 سوراخ × میله
4000 میلی متر سکته
5000 ساعت بدون نیاز به تعمیر و نگهداری
مدل مرجع

ZXSTC1000S.2.5-00 — مشخصات کامل

مدل مرجع یک پیکربندی تولید واقعی است که برای مدارهای لوفینگ جرثقیل متحرک با بالابر سنگین استفاده می شود. سوراخ و استروک سفارشی در همان فرآیند ترسیم در دسترس هستند.

نام سیلندر شماره رسم سوراخ ΦD راد Φd سکته مغزی S نصب کنید. L فشار بندر وزن
سیلندر هیدرولیک لوفینگ ZXSTC1000S.2.5-00 Φ320 Φ280 4000 میلی متر 4750 میلی متر 32 مگاپاسکال 2-M27×2
4-G1/4
1522 کیلوگرم

مدارهای جرثقیل با الگوهای رانش یا نصب مختلف را می توان در برابر نقشه شما تولید کرد. مارک و مدل جرثقیل، رانش مورد نیاز و نقشه نصب را ارسال کنید. برای دامنه وسیع‌تر سیلندر جرثقیل متحرک، به بخش مراجعه کنیدسیلندر هیدرولیک جرثقیل متحرکدسته بندی

غواصی عمیق مهندسی

چهار فناوری که این سیلندر را متفاوت می کند

01

کنترل بار تطبیقی ​​با شرایط کامل

بدنه سیلندر از مواد درجه یک هوانوردی ساخته شده است. Raydafon از یک فولاد آلیاژی با استحکام بالا استفاده می کند که از هفت مسیر آهنگری قالب و سپس عملیات حرارتی دو برابر پیری می گذرد. پیری مضاعف ساختار مواد را تثبیت می کند بنابراین استحکام کششی بالای 1250 مگاپاسکال باقی می ماند. در یک سیلندر رانش 3000 کیلونیوتن که سیکل‌های بالابر مداوم را اجرا می‌کند، این ساختار دانه چیزی است که عمر خستگی را تحت فشار 32 مگاپاسکال ثابت نگه می‌دارد.

≥1250 کششی MPa
02

کنترل سروو دقیق در سطح میکرون

تیم مهندسی Raydafon یک ماژول سروو الکترو هیدرولیک یکپارچه را توسعه داد که جایگزین تنظیم سنتی کنترل سوپاپ جداگانه می شود. گروه سوپاپ از هسته‌های شیر سروو درجه هوانوردی و سنسور جابجایی مغناطیسی با دقت 0.03 میلی‌متر استفاده می‌کند. این ترکیب از عملکرد پایدار با سرعت بسیار پایین با سرعت 0.08 میلی‌متر بر ثانیه پشتیبانی می‌کند، بنابراین اپراتور می‌تواند بوم را بدون لغزش یا بیش از حد در حین عملیات بارگذاری ریز قرار دهد.

0.03 ± دقت سنسور میلی متر
03

حفاظت از محیط زیست طولانی مدت

ماشین آلات بندری شاهد فرسایش نمک پاشی هستند. تجهیزات متالورژی گرد و غبار با دمای بالا را می بینند. Raydafon یک ساختار سه گانه حفاظت از آب بندی پیشرونده برای هر دو ساخته است. مهر و موم اصلی یک حلقه کامپوزیت لاستیکی پرفلوئورواتر وارداتی از آلمان با طراحی دو لبه برای جبران فشار دو طرفه است. لایه میانی از یک لبه غبار پلکانی استفاده می کند که ذرات جامد بزرگتر از 5 میکرومتر را قطع می کند. قابلیت ضد آلودگی 40 درصد بیشتر از مهر و موم سنتی تک لبه است. سیکل ترکیبی 5000 ساعت بدون تعمیر و نگهداری رتبه بندی شده است.

5 میکرومتر لب گرد و غبار
04

سیستم هیدرولیک بهینه شده با بهره وری انرژی

طراحی صرفه جویی در انرژی Raydafon از تجزیه و تحلیل نحوه عملکرد ماشین آلات ساختمانی ناشی می شود. مدار دامنه دیفرانسیل حجم گردش روغن هیدرولیک را تا 35 درصد در شرایط بدون بار کاهش می دهد. همراه با گروه پمپ موتور سنکرون آهنربای دائم با راندمان بالا، مصرف انرژی جامع این سیستم در مقایسه با راه حل سنتی 28 درصد کاهش می یابد. در جرثقیل‌هایی که شیفت‌های 8 ساعته کار می‌کنند، این به کاهش قابل اندازه‌گیری مصرف سوخت یا باتری تبدیل می‌شود.

-28٪ انرژی سیستم

چرا سیلندرهای هیدرولیک رایدافون کرین لوفینگ

A

20 سال در زمینه هیدرولیک

Raydafon دو دهه است که سیلندرهای هیدرولیک تولید می کند. تیم مهندسی سیلندر، ماژول سروو و سیستم آب بندی را در داخل توسعه می دهد، بنابراین تغییرات مشخصات در منبع انجام می شود، نه از طریق تامین کنندگان خارجی.

B

کنترل کامل از آهنگری تا مونتاژ

آهنگری بدنه، عملیات حرارتی، سنگ زنی، آبکاری کروم، مونتاژ مهر و موم و تست فشار همگی در کارخانه Raydafon انجام می شود. که قابلیت ردیابی را دست نخورده نگه می دارد و واریانس دسته ای را که از چندین تامین کننده دریافت می کنید کاهش می دهد.

C

قیمت گذاری مستقیم کارخانه

با مدل فروش مستقیم فروخته می شود. عملکرد قابل مقایسه با تقریباً 60 درصد هزینه برندهای اروپایی و آمریکایی در همان سطح مشخصات. هیچ حاشیه تجاری بین کارخانه و خریدار اضافه نشده است.

D

سفارشی سازی با مشخصات کامل

قطر سوراخ سیلندر از Φ50 میلی متر تا Φ500 میلی متر را می توان سفارشی ساخت. ضربه، فاصله نصب، نوع پورت و الگوی نصب بر اساس نقشه شما تولید می شود، بنابراین مدل های غیر استاندارد جرثقیل را می توان دقیقا مطابقت داد.

E

اعتبار در شرایط بندری و انرژی باد

سیستم آب بندی سه گانه و ماژول سروو برای شرایط اسپری نمک ماشین آلات بندری و شرایط بالابر سنگین با نیروی باد ساخته شده است. طراحی سایت های واقعی کار را هدف قرار می دهد، نه شرایط آزمایشگاهی.

F

پشتیبانی OEM

مارک و مدل جرثقیل یا شماره نقشه را ارسال کنید. Raydafon مهندسی معکوس می کند، یک دسته سفارشی را در همان نقشه نمونه برداری کرده و نقل قول می کند. از بسته بندی برچسب خصوصی برای مشتریان OEM پشتیبانی می کند.

نقشه های ابعاد

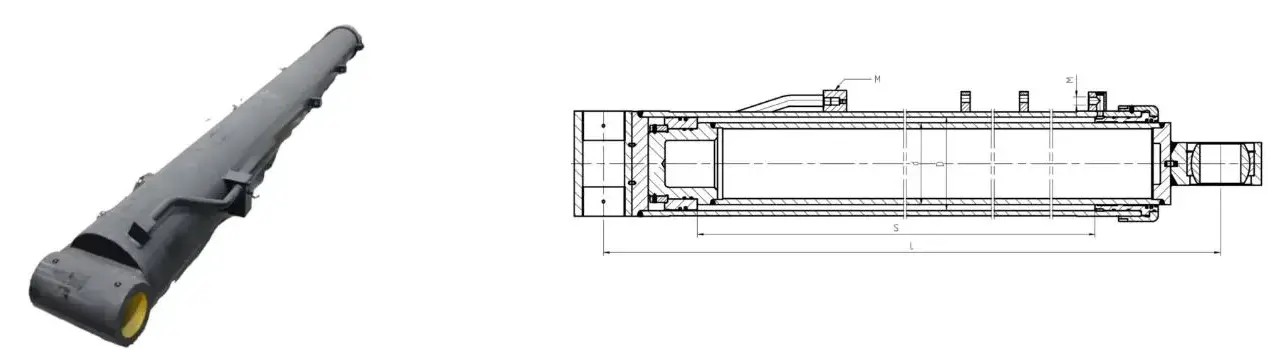

Crane luffing hydraulic cylinder dimension drawing
نمای کلی نصب - رابط سوراخ/میله، موقعیت پورت و الگوی نصب

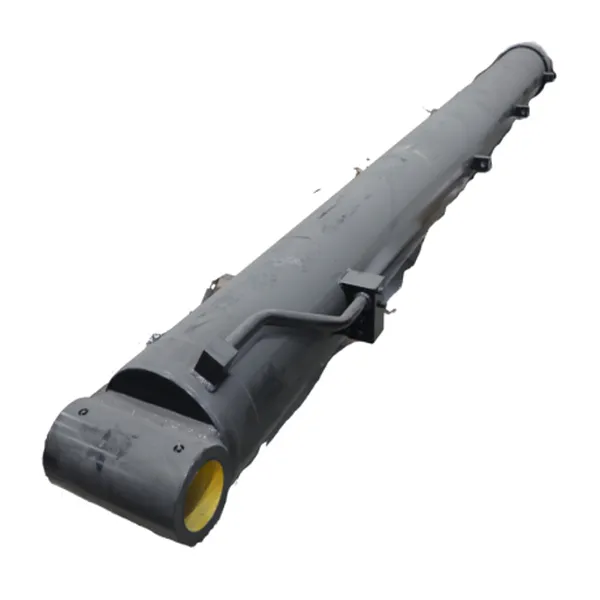

Crane luffing hydraulic cylinder product view
نمای محصول - بدنه سیلندر و مجموعه میله

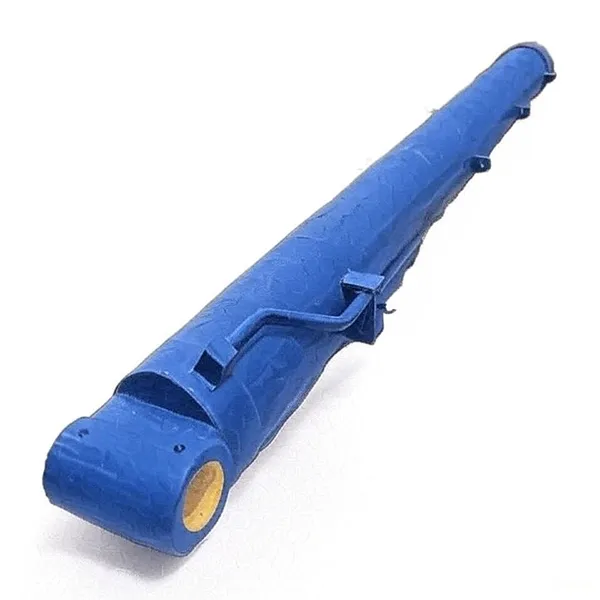

Crane luffing hydraulic cylinder detail
جزئیات پورت و مهر و موم - رابط 2-M27×2 به علاوه 4-G1/4

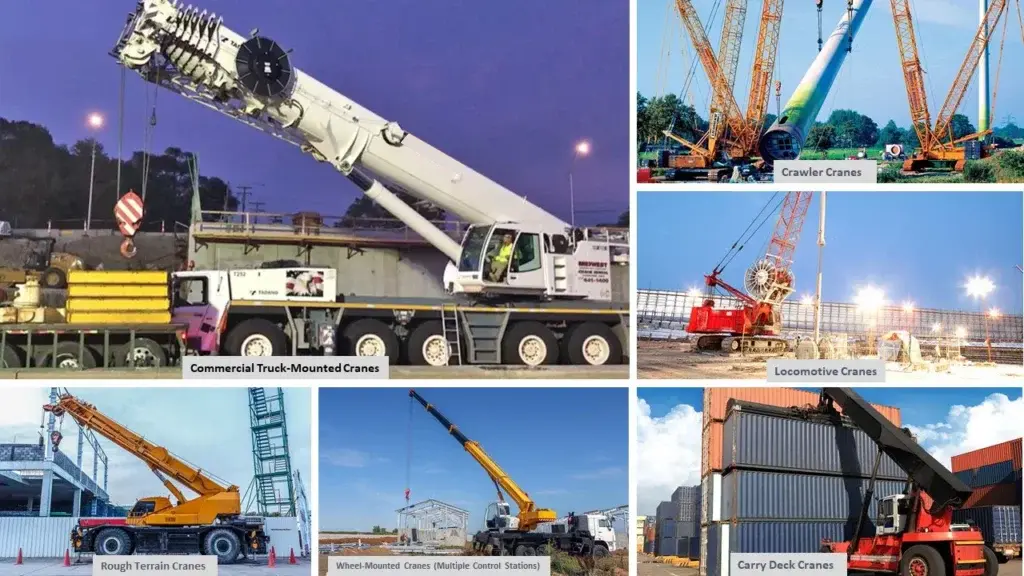

Crane luffing hydraulic cylinder application
مرجع برنامه - نصب شده بر روی مدار لوفینگ جرثقیل متحرک

جایی که از سیلندرهای هیدرولیک کرین لوفینگ استفاده می شود

01

جرثقیل های متحرک

کنترل زاویه بوم در جرثقیل های متحرک سوار بر کامیون و تمام زمین. نیروی رانش مورد نیاز برای بالا بردن و نگه داشتن بوم تحت بار کامل را کنترل می کند.

02

ماشین آلات بندری

جرثقیل کشتی به ساحل و حیاط در محیط های نمک پاش. مهر و موم پیشرونده سه گانه و روکش کروم سخت چرخه تعمیر و نگهداری در عملیات ساحلی را افزایش می دهد.

03

تجهیزات برق باد

لوفینگ بوم جرثقیل در کشتی های نصب و نگهداری. پایداری رانش بالا و کنترل سروو در سطح میکرون برای موقعیت یابی دقیق در دریا.

04

مهندسی سنگین و متالورژی

تجهیزات بالابر صنعتی در شرایط دمایی بالا و گرد و غبار. مدار صرفه جویی در انرژی مصرف سوخت یا باتری را در شیفت های طولانی کاهش می دهد.

برگه مشخصات سفارش

مدل مرجع
ZXSTC1000S.2.5-00
رانش پویا در زمان واقعی
3000 کیلونیوتن
فشار کاری
32 مگاپاسکال
قطر سوراخ
Φ320 میلی‌متر (ف50-500 میلی‌متر سفارشی موجود است)
قطر میله
Φ280 میلی متر
سکته
4000 میلی متر
فاصله نصب
4750 میلی متر
وزن واحد
1522 کیلوگرم
پورت / رابط
2-M27×2 به علاوه 4-G1/4
جعل بدن
فولاد آلیاژی 7 پاس فورج شده با درجه هوانوردی، دوساله تا مقاومت کششی ≥1250 مگاپاسکال
سروو کنترل
سروو الکتروهیدرولیک یکپارچه، سنسور مغناطیسی ± دقت 0.03 میلی متر، سرعت فوق العاده کم 0.08 میلی متر بر ثانیه
آب بندی
مهر و موم پیشرونده سه گانه، حلقه اصلی کامپوزیت پرفلوئورو اتر آلمان، لبه گرد و غبار پلکانی 5 میکرومتری
صرفه جویی در انرژی
مدار دامنه دیفرانسیل، گردش روغن 35 درصد کمتر بدون بار، 28 درصد مصرف انرژی سیستم کمتر
چرخه تعمیر و نگهداری
5000 ساعت بدون تعمیر و نگهداری
سفارشی سازی
سوراخ سفارشی با مشخصات کامل Φ50-500 میلی متر، بسته بندی OEM و برچسب خصوصی
MOQ
5 واحد در هر مدل
زمان تحویل انبوه
45-60 روز پس از سپرده و تایید قرعه کشی
مبنای نقل قول
مدل و تناژ جرثقیل، نیاز نیروی رانش، مشخصات سوراخ/سکته، اندازه پورت، کمیت، بندر مقصد

چگونه سفارش شما از طریق Raydafon حرکت می کند

  1. 01

    مختصر درخواست

    مدل و تناژ جرثقیل، نیروی رانش مورد نیاز، مشخصات سوراخ/سکته مغزی، اندازه پورت، مقدار و پورت مقصد را ارسال کنید.

  2. 02

    انتخاب مدل و نقل قول

    Raydafon تأیید می‌کند که آیا مدل مرجع مناسب است یا نیاز به ساخت سفارشی است. نقل قول FOB Ningbo با زمان سرب صادر می شود.

  3. 03

    تاییدیه نقشه کشی

    برای ساخت‌های سفارشی، Raydafon قطعه OEM را مهندسی معکوس می‌کند، یک نمونه تولید می‌کند و حفره، فاصله، فاصله نصب و ابعاد پورت را با خریدار تأیید می‌کند.

  4. 04

    آهنگری و عملیات حرارتی

    فورج قالب 7 پاس و عملیات حرارتی دوبرابر پیری بدن را تا مقاومت کششی بالای 1250 مگاپاسکال تثبیت می کند. هونینگ و آبکاری سخت کروم به دنبال دارد.

  5. 05

    تست مونتاژ و فشار

    پیستون، مهر و موم، ماژول سروو و بافر مونتاژ می شوند. سیلندر با فشار 32 مگاپاسکال و تست ضربه برای صافی و پاسخ سروو تست شده است.

  6. 06

    بسته بندی و حمل و نقل

    سیلندرها در جعبه های چوبی تقویت شده با روغن ضد زنگ و درپوش محافظ انتهایی بسته بندی می شوند. ارسال از طریق دریا، هوا یا اکسپرس با لیست بسته بندی، فاکتور و گزارش بازرسی.

اسناد و پشتیبانی کیفیت

  • ✓
    گواهی مواد

    گواهی فولاد آلیاژی بدنه، سابقه عملیات حرارتی دوبار پیری، برگه داده ترکیب مهر و موم ارائه شده با هر محموله.

  • ✓
    گزارش تست فشار

    هر سیلندر قبل از بسته بندی با فشار 32 مگاپاسکال تست شد. نشتی، صافی ضربه، پاسخ سروو و اتصال پورت ثبت می شود.

  • ✓
    رکورد بازرسی ابعادی

    سوراخ، میله، ضربه، فاصله نصب و ابعاد پورت بر اساس مشخصات سفارش داده شده یا طراحی مشتری ثبت شده است.

  • ✓
    بسته بندی صادراتی

    جعبه چوبی تقویت شده با روغن ضد زنگ و درپوش های محافظ انتهایی. دسته‌های سیلندر بزرگ پالت‌بندی شده و تسمه‌بندی شده برای حمل و نقل دریایی.

سوالات متداول

سیلندر هیدرولیک لوفینگ جرثقیل چیست؟

سیلندر هیدرولیک لوفینگ جرثقیل جزء هیدرولیکی است که زاویه بوم را در یک جرثقیل متحرک کنترل می کند. Luffing به بالا بردن یا پایین آوردن بوم اشاره دارد و سیلندر این حرکت را از طریق یک طراحی تلسکوپی چند مرحله ای دو مرحله ای هدایت می کند. این یکی از استوانه های هسته در جرثقیل های متحرک در کنار استوانه وزنه تعادل و سیلندر بیرونی است.

مدل مرجع و رانش آن چیست؟

مدل مرجع ZXSTC1000S.2.5-00 با رانش دینامیکی بلادرنگ 3000 کیلونیوتن، فشار کاری 32 مگاپاسکال، سوراخ ف320 میلی متر، میله Φ280 میلی متر، سکته مغزی 4000 میلی متر، فاصله نصب 4750 میلی متر و وزن واحد 1522 کیلوگرم است. Raydafon از سوراخ و استروک سفارشی برای مارک های جرثقیل OEM پشتیبانی می کند.

چه مواد و فرآیند آهنگری استفاده می شود؟

بدنه سیلندر 7 پاس از فولاد آلیاژی با استحکام بالا ساخته شده است و سپس برای تثبیت استحکام کششی بالای 1250 مگاپاسکال دوبار پیر شده است. این فرآیند آهنگری ساختار دانه و عمر خستگی را در مقایسه با ریخته‌گری یا ماشینکاری معمولی از استوک میله بهبود می‌بخشد، که در سیلندر رانش 3000 کیلونیوتن که سیکل‌های بالابر مداوم را اجرا می‌کند اهمیت دارد.

کنترل سروو چقدر دقیق است؟

Raydafon از یک ماژول سروو الکتروهیدرولیک یکپارچه با هسته های سوپاپ سروو درجه هوا و سنسور جابجایی مغناطیسی با دقت 0.03 ± میلی متر استفاده می کند. این از عملکرد پایدار با سرعت بسیار پایین در 0.08 میلی متر بر ثانیه پشتیبانی می کند، بنابراین اپراتور می تواند بوم را دقیقاً بدون لغزش قرار دهد.

سیستم آب بندی سه گانه چگونه کار می کند؟

ساختار آب بندی پیشرونده سه گانه دارای سه لایه است. مهر و موم اصلی یک حلقه کامپوزیت لاستیکی پرفلوئورواتر وارداتی از آلمان با طراحی دو لبه برای جبران فشار دو طرفه است. لایه میانی از یک لبه غبار پلکانی استفاده می کند که ذرات جامد بزرگتر از 5 میکرومتر را قطع می کند. لایه بیرونی محافظت اضافی برف پاک کن را فراهم می کند. قابلیت ضد آلودگی 40 درصد بیشتر از مهر و موم تک لبه است.

مکانیسم صرفه جویی در انرژی چیست؟

Raydafon از یک مدار دامنه دیفرانسیل خلاقانه استفاده می کند که حجم گردش روغن هیدرولیک را تا 35٪ در شرایط بدون بار کاهش می دهد. همراه با یک گروه پمپ موتور سنکرون آهنربای دائم با راندمان بالا، مصرف انرژی جامع سیستم در مقایسه با راه حل سنتی 28٪ کاهش می یابد.

چرخه تعمیر و نگهداری و محدوده سفارشی سازی چیست؟

سیلندر برای یک چرخه 5000 ساعته بدون نیاز به نگهداری در محیط های نمک پاش و گرد و غبار طراحی شده است. Raydafon از سفارشی سازی تمام مشخصات قطر سوراخ سیلندر از Φ50 میلی متر تا Φ500 میلی متر، به علاوه بسته بندی OEM و برچسب خصوصی پشتیبانی می کند. MOQ 5 واحد در هر مدل است.

چگونه می توانم درخواست نقل قول کنم؟

مدل و تناژ جرثقیل، نیروی رانش مورد نیاز، مشخصات سوراخ/سکته مغزی، اندازه پورت، مقدار و پورت مقصد را ارسال کنید. Raydafon مدل را تأیید می کند یا یک ساخت سفارشی طراحی می کند، سپس یک نقل قول FOB Ningbo را با زمان تحویل و جزئیات بسته بندی ارائه می دهد.

آیا آماده هستید تا سیلندرهای هیدرولیک کرین لوفینگ سفارشی را تهیه کنید؟

مدل و تناژ جرثقیل، رانش مورد نیاز، مشخصات سوراخ/سکته و مقدار سفارش را ارسال کنید. Raydafon مدل را تأیید می کند یا یک ساخت سفارشی طراحی می کند، سپس یک نقل قول FOB Ningbo را با زمان تحویل و جزئیات بسته بندی ارائه می دهد.
