گیربکس های کرم سری WPDA
  • گیربکس های کرم سری WPDAگیربکس های کرم سری WPDA
  • گیربکس های کرم سری WPDAگیربکس های کرم سری WPDA

گیربکس های کرم سری WPDA

گیربکس‌های کرم سری WPDA - 13 اندازه فریم (40-250)، نسبت‌های 5:1 به 100:1، گشتاور خروجی 15-2500 نیوتن‌متر، قدرت ورودی 0.12-15 کیلو وات، محفظه چدن IP65 با روغن کاری اجباری. چرخ کرم خاموش شده و به HRC 58-62 آسیاب می شود. یک مهر و موم دو لبه گرد و غبار آرد، گل و لای مزرعه و آب شستشو را از حفره دنده دور نگه می دارد. پایه، فلنج و پایه توخالی در دسترس هستند و شفت خروجی را می توان برای مطابقت با موتور موجود شما ماشینکاری کرد. توان ورودی، نسبت مورد نیاز و فلنج موتور خود را ارسال کنید - ما یک قاب مطابق، نقشه ابعادی و قیمت مستقیم کارخانه را ظرف 24 ساعت برمی گردانیم.
4050607080100120135147155175200250

گیربکس‌های کرم سری WPDA - نسبت‌های 5:1 تا 100:1، 15-2500 نیوتن‌متر، بدنه چدنی IP65

اگر یک کاهنده کرم برای میکسر، نوار نقاله، خط بسته بندی یا ابزار مزرعه تهیه می کنید، سه عدد تصمیم بگیرید که آیا نسبت، گشتاور خروجی و فلنج موتور مناسب است یا خیر. سری WPDA هر سه را در سیزده مورد پوشش می دهد سایز فریم از 40 تا 250، با توان ورودی از 0.12 کیلووات تا 15 کیلو وات و بدنه چدنی که IP65 را تحت پوشش دارد. شستشو و گرد و غبار جداول زیر به شما امکان می دهد بدون باز کردن کاتالوگ، یک قاب را با وظیفه خود مطابقت دهید.

عکس فوری مشخصات

  • اندازه های قاب40، 50، 60، 70، 80، 100، 120، 135، 147، 155، 175، 200، 250
  • برق ورودی0.12 کیلو وات - 15 کیلو وات
  • نسبت کاهش5:1، 10:1، 15:1، 20:1، 25:1، 30:1، 40:1، 50:1، 80:1
  • گشتاور خروجی15 نیوتن متر – 2500 نیوتن متر
  • مسکنچدن با استحکام بالا، مقاوم در برابر ضربه و تغییر شکل
  • چرخ کرمHRC 58-62 سطح دندان خاموش و آسیاب شده
  • حفاظتIP65 - مهر و موم دو لبه به علاوه مهر و موم روغن اسکلت ضد گرد و غبار
  • نصبشافت پا، فلنج یا توخالی؛ شفت خروجی ماشین کاری شده به موتور شما
  • روغن کاریمدار روغن‌کاری اجباری، در دمای 60 درجه سانتی‌گراد در 24/7 کارکرد

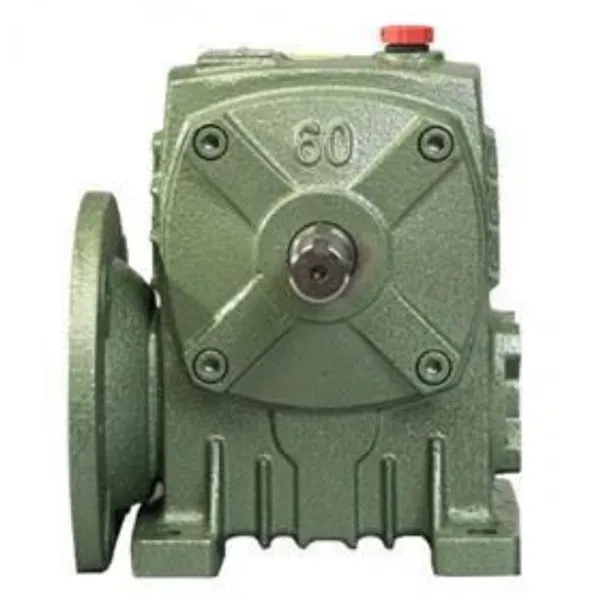

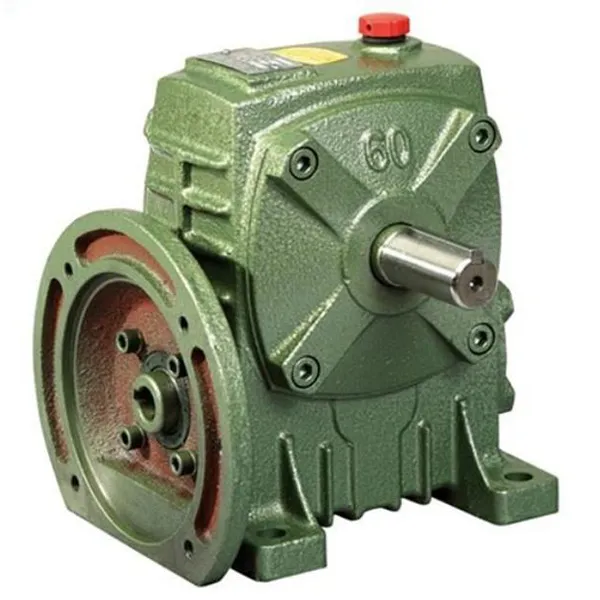

WPDA Series Worm Gearboxes — cast iron housing worm reducer
گیربکس کرمی WPDA - محفظه چدنی، ورودی فلنجی، شفت خروجی توخالی یا توپر.

جایی که WPDA متناسب است

فرآوری و اختلاط مواد غذایی

هنگامی که موتور متوقف می شود، خود قفل شدن، پدل را نگه می دارد

نسبت 40:1 در WPDA-70 به یک پدال مخلوط کن با ظرفیت بالا اجازه می دهد که در زیر بار بدون توقف شروع شود. چه زمانی خط متوقف می شود، هندسه کرم خود قفل شده مانع از افتادن دست و پا در زیر وزن خود می شود. را مهر و موم دو لبه گرد و غبار آرد را از روغن دور نگه می دارد، بنابراین فاصله سرویس به تقریباً شش ماه می رسد.

فاضلاب و جداسازی

محفظه چدنی و آب بندی دو لبه در برابر رطوبت

در یک کارخانه فاضلاب یا زباله، نشت روغن از پشت لب بند فرسوده چیزی است که یاتاقان ها را می کشد. WPDA-100 از محفظه چدنی ضد زنگ و مهر و موم دو لبه استفاده می کند. افت صدای عملیاتی اندازه گیری شده از اطراف 80 دسی بل تا 62 دسی بل، که در شیفت های شب در مناطق مسکونی اهمیت دارد.

ماشین آلات کشاورزی

نسبت 60:1 گشتاور درام را در دروگر سه برابر می کند

در یک درام خرمنکوبی، یک WPDA-80 60:1 گشتاور موتور را تقریباً سه برابر افزایش می دهد و کوبیدن را بهبود می بخشد. بازدهی حدود 25 درصد شفت توخالی مستقیماً روی محور محرک موجود نصب می شود، بنابراین قاب نیازی به ماشینکاری مجدد ندارد IP65 گل و لای میدان و باران را از حفره دنده دور نگه می دارد.

لجستیک و بالابری

چیدمان با زاویه راست 30 درصد از فضای نصب را ذخیره می کند

در خطوط مرتب سازی خودکار و سکوهای بالابر، طرح کرم زاویه راست به موتور اجازه می دهد تا در کنار آن قرار گیرد. محور محرک به جای پشت آن. WPDA-60 25:1 موقعیت مناسبی برای مرتب‌سازی بسته‌ها می‌دهد بدون سروو شفت های خروجی را می توان برای مطابقت با موتورهای وارداتی ماشین کاری کرد و از انتقال کامل جلوگیری کرد مبادله را ببینیدگیربکس کرم سری WPمحدوده وظایف با نسبت کمتر

جدول انتخاب - قدرت، نسبت و وزن

مرجع سریع اندازه قاب - قدرت و وزن ورودی اسمی
اندازه توان ورودی (کیلووات) محدوده نسبت وزن (کیلوگرم)
40 0.12 5:1 - 80:1 5
50 0.18 5:1 - 80:1 8
60 0.37 5:1 - 80:1 11
70 0.37 - 0.75 5:1 - 80:1 17
80 0.75 - 1.5 5:1 - 80:1 22
100 1.5 5:1 - 80:1 38
120 2.2 - 3.0 5:1 - 80:1 64
135 3.0 - 4.0 5:1 - 80:1 85
147 3.0 - 4.0 5:1 - 80:1 105
155 5.5 5:1 - 80:1 118
175 5.5 - 7.5 5:1 - 80:1 165
200 11.0 5:1 - 80:1 236
250 11.0 - 15.0 5:1 - 80:1 396

گشتاور خروجی 15 نیوتن متر در اندازه 40 تا 2500 نیوتن متر در اندازه 250 است. اگر وظیفه شما به نسبتی خارج از 9 نیاز دارد. مراحل استاندارد، نزدیکترین جفت را بخواهید و ما سرعت و گشتاور خروجی واقعی را تایید می کنیم.

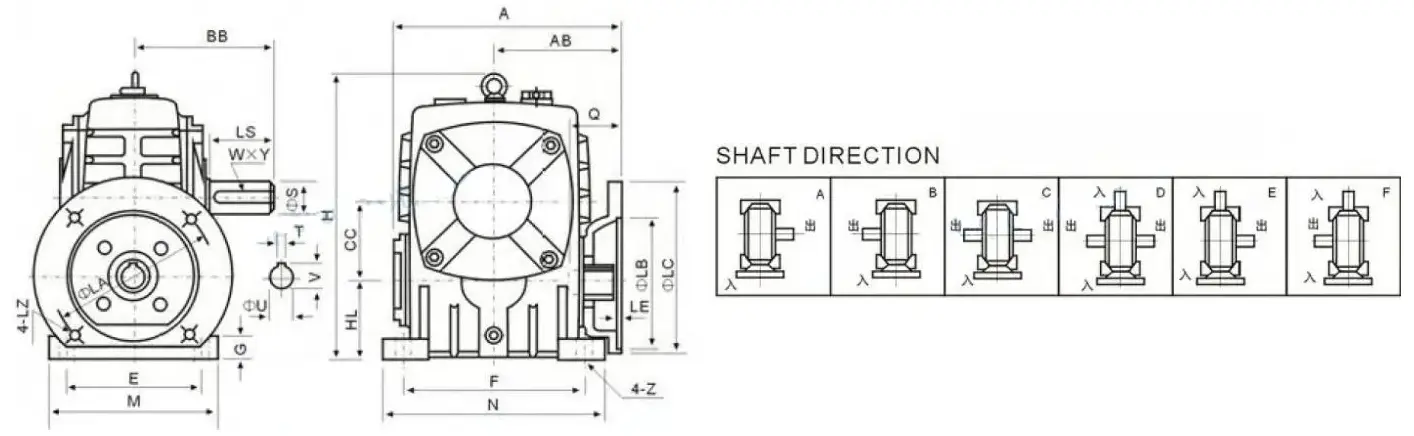

ابعاد نصب - سایز فریم 40 تا 250

ابعاد نصب (mm) - A، AB، BB، H، HL، فلنج LA/LB/LC، سوراخ ورودی Q/U، شافت خروجی LS/S
اندازه A AB BB H HL M N E F G Z لس آنجلس LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

تمامی ابعاد بر حسب میلیمتر در تلفن همراه، جدول را به صورت افقی بکشید تا به ستون های فلنج و شفت برسید. قاب موتور و اندازه شفت خروجی مورد نیاز خود را ارسال کنید و ما قبل از سفارش ردیف مطابقت را تأیید می کنیم.

چرا خریداران این سری را مشخص می کنند

01

چرخ کرم سخت شده و زمینی، HRC 58-62

چرخ کرم از طریق کوئنچ و آسیاب کردن، با سختی سطح دندان در باند HRC 58-62 انجام می شود. در کاربرد نوار نقاله معدن، دو سال کار مداوم کمتر از 0.1 میلی متر سایش چرخ دنده ایجاد کرد. تقریباً سه برابر عمر مفید یک کاهنده استاندارد در همان وظیفه. راساخت دنده دقیقصفحه را نشان می دهد مراحل سنگ زنی و بازرسی پشت آن شکل.

02

روغن کاری اجباری در 24/7 کار، حوضچه را زیر 60 درجه سانتیگراد نگه می دارد

یک مدار روانکاری اجباری داخلی، مش و یاتاقان ها را تغذیه می کند تا اینکه فقط به پاشش پاشیده شود. در کارکرد مداوم 24 ساعته، مخزن روغن زیر 60 درجه سانتیگراد باقی می ماند که اکسیداسیون روان کننده را کند می کند و حفظ می کند. ضخامت فیلم در تماس کرم این تفاوت بین کاهنده ای است که یک فصل دوام می آورد و یک فصل که چندین طول می کشد.

03

مهر و موم دو لبه IP65 و محفظه ای که زنگ نمی زند

مهر و موم دو لبه به همراه مهر و موم روغن اسکلت ضد گرد و غبار دارای IP65 در برابر گل و لای، باران و گرد و غبار فرآیند است. در یک سایت تفکیک زباله که در آن کاهنده های معمولی روغن نشت کرده و ظرف سه ماه توقیف کردند، WPDA-100 اجرا شد. 18 ماه در همان محیط خورنده بدون یک قطره نشتی. اگر وظیفه شما سبکتر است و نیاز دارید یک پاکت کوچکتر، مقایسه کنیدگیربکس حلزونی سری RV.

04

شفت خروجی با موتور شما ماشین کاری شده است، نه برعکس

پایه‌های پایه، فلنج و محور توخالی همگی در دسترس هستند و شفت خروجی را می‌توان به اندازه‌ای ماشینکاری کرد. از موتور یا شفت محرکی که قبلاً مالک آن هستید. یک کارخانه ماشین آلات مزرعه به شفتی نیاز داشت که با کارخانه قدیمی تر مطابقت داشته باشد موتور؛ شفت جایگزین در سه روز ارسال شد و بدون تعویض موتور پیچ شد. برای وظایف کشاورزی را ببینیدگیربکس کشاورزیمحدوده نیز

بازخورد مشتری

ما اینها را در یک کارگاه مواد غذایی مرطوب اجرا می کنیم که گیربکس های قبلی زنگ زده بودند و نیاز به خاموش شدن مکرر داشتند. با سری WPDA، بدنه حتی با آرد و رطوبت اطراف در تمام طول روز زنگ نزند و برنز چرخ کرم هنوز تمیز است. سر و صدا در حین کار تقریباً ناچیز است، بنابراین دیگر تداخلی با آن ایجاد نمی کند تجهیزات آزمایش مواد غذایی در نزدیکی هنگامی که من نیاز به تنظیم نسبت کاهش داشتم، تیم آنها من را از طریق آن راهنمایی کردند تفاوت مدل و محاسبه بار را برای من انجام داد - واحد توصیه شده از اول به راحتی اجرا شد شروع کن.»

اما ویلسونکارخانه فرآوری مواد غذایی، سیدنی، استرالیا

گیربکس‌های WPDA روی پروژه ما بسیار خوب کار کردند - قابل اعتماد، کارآمد و آسان برای نصب و نگهداری. از اولین مشاوره تا تحویل، همه چیز به آرامی پیش رفت و ارتباط مستقیم بود. ما با هم کار می کنیم و محصول را به شرکای دیگر توصیه می کنیم.

جیمز کارترخریدار پروژه، مشتری Raydafon

قدرت و نسبت موتور خود را ارسال کنید - یک قاب همسان دریافت کنید

توان ورودی، سرعت یا نسبت خروجی مورد نیاز، نوع نصب و اندازه شفت را به ما بگویید. ما تایید خواهیم کرد قاب WPDA، نقشه بعدی را برگردانید و قیمت کارخانه را به قیمت کارخانه، معمولاً ظرف 24 ساعت، بازگردانید. محدوده کامل بر رویگیربکس حلزونیصفحه
