سه مرحله کلیدی انتقال گیربکس توربین بادی چیست؟

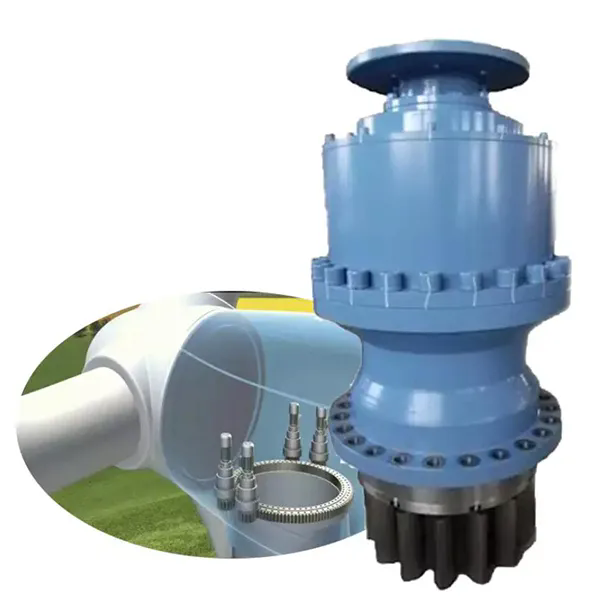

گیربکس های توربین بادیچرخش روتور کم سرعت را به ورودی ژنراتور با سرعت بالا تبدیل کنید. خرابی می تواند منجر به هزینه های قابل توجهی از کار افتادگی شود. درک این اجزای پیچیده فقط یک منحنی یادگیری فنی نیست. برای به حداکثر رساندن بازگشت سرمایه برای مزارع بادی بسیار مهم است. به عنوان یک OEM پیشرو،Raydafonهر زیرمجموعه گیربکس را طوری طراحی می کند که بالاترین استانداردهای دوام، دقت و کارایی را رعایت کند. یک مدرنگیربکس توربین بادیسه مرحله انتقال کلیدی را در یک سیستم واحد ادغام می کند. توابع مربوطه و اجزای کلیدی آنها در زیر ذکر شده است.

1. مرحله دنده سیاره ای

عملکرد:

گشتاور ورودی بالا (تا 6 MN·m) از شفت روتور را در سرعت های 6-20 RPM کنترل می کند.

اجزای کلیدی:

Sun Gear: گشتاور را به چرخ دنده خورشیدی سه تا پنج چرخ دنده سیاره ای منتقل می کند.

Planet Gears: به دور چرخ دنده خورشیدی نصب شده بر روی حامل سیاره بچرخید.

چرخ دنده: یک چرخ دنده خارجی ثابت با دندانه های داخلی.

Planet Carrier: چرخ دنده های سیاره ای را به شفت میانی متصل می کند.

2. مرحله شفت موازی میانی

عملکرد: از چرخ دنده های مارپیچ برای افزایش سرعت 10-15 برابر استفاده می کند. اجزای کلیدی:

پینیون ورودی: توسط حامل دنده سیاره ای هدایت می شود.

دنده متوسط: حرکت را به مرحله با سرعت بالا منتقل می کند.

شفت: فولاد آلیاژی با استحکام بالا، طراحی مقاوم در برابر خستگی.

بلبرینگ: بلبرینگ تماس زاویه ای دقیق.

3. مرحله با سرعت بالا

عملکرد: سرعت نهایی ژنراتور را به 1500-1800 RPM افزایش می دهد.

اجزای کلیدی:

پینیون خروجی: به کوپلینگ ژنراتور متصل می شود.

سیستم روانکاری: روانکاری جت و پاشش.

مدار خنک کننده: مبدل حرارتی روغن به هوا.

گیربکس توربین بادیسیستم های پشتیبانی بحرانی:
