شفت PTO برای بیلرهای گرد کیس IH

شفت PTO برای بیلرهای دور Case IH - RB444، RB454، RB455A، RB464، RB554 و RB564، به علاوه انواع RB454 Silage و RB454 Rotor Cutter را پوشش می‌دهد. خطوط محرکه با سرعت ثابت CAT4 و CAT5 با کلاچ اصطکاکی. اسپلاین ورودی 1.375-6 یا 1.375-21 بسته به تراکتور. قدرت مورد نیاز 40-100 اسب بخار (30-75 کیلو وات). گشتاور کلاچ از 1000 نیوتن متر (CAT3/S4) تا 1800 نیوتن متر (CAT4/S6) اشاره می کند. مدل بیلر و PTO تراکتور خود را بفرستید — دسته بندی خط محرکه، گشتاور کلاچ و طول شفت را تأیید می کنیم و ظرف 24 ساعت قیمت کارخانه را برمی گردانیم.

تعویض OEM · سری کیس IH RB

شفت PTO برای بیلرهای گرد کیس IH - خطوط محرکه با سرعت ثابت CAT4 و CAT5، 1.375-6 / 1.375-21 Spline

شفت PTO بیلر گرد به یکی از دو روش خراب می شود: اتصال جهانی نمی تواند زاویه چرخش را در سردر، یا کلاچ با گشتاور مناسب لیز نمی خورد و به جای آن گیربکس ضربه می زند. این صفحه اندازه شفت، توان مورد نیاز و شماره قطعات کلاچ Case IH RB444، RB454، RB455A، RB464، RB554 را فهرست می کند. و بیل کننده های RB564، بنابراین می توانید یک شفت جایگزین را با مدل بیلری که در واقع اجرا می کنید مطابقت دهید.

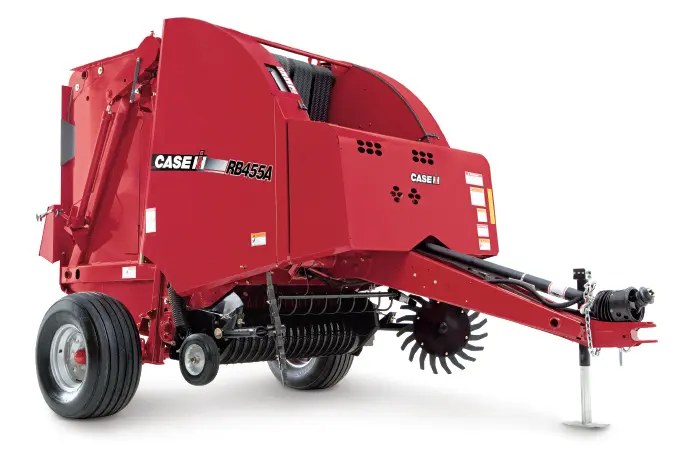

مدل های بیلر پوشیده شده است

6 مدل پایه RB444، RB454، RB455A، RB464، RB554، RB564 - به علاوه انواع RB454 Silage و RB454 Rotor Cutter.

اندازه های درایو لاین

CAT4 / CAT5 خط محرکه با سرعت ثابت با کلاچ اصطکاکی. اسپلاین ورودی 1.375-6 یا 1.375-21 بسته به تراکتور.

برق مورد نیاز

40-100 اسب بخار از 30 کیلو وات در RB444 تا 75 کیلو وات در روتور کاتر RB454. تفکیک کامل در جدول زیر

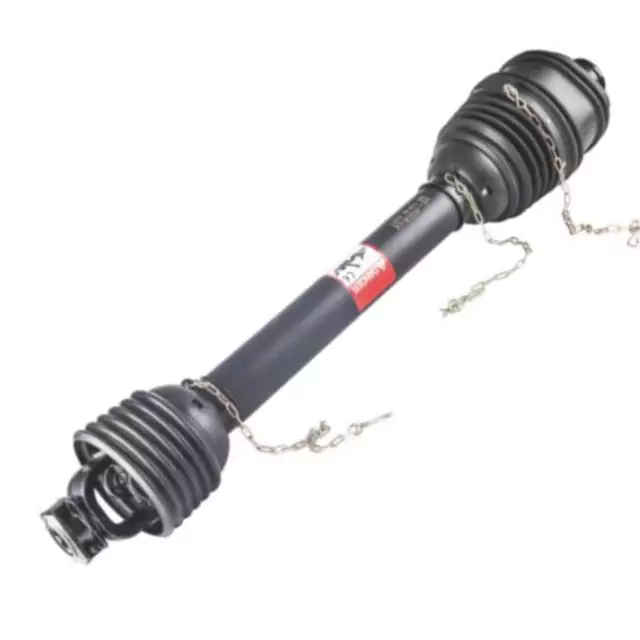

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
مجموعه شفت PTO - اتصال سرعت ثابت، کلاچ اصطکاکی و یوغ ورودی 1.375-6.

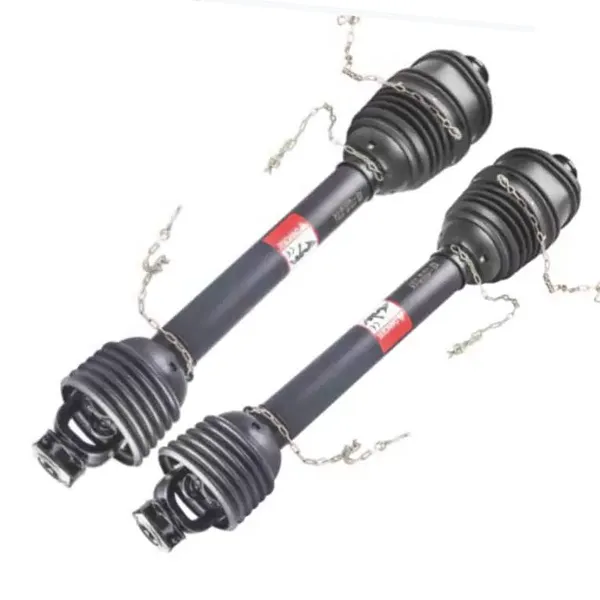

PTO shaft for Case IH round balers — clutch end and spline detail
جزئیات انتهای کلاچ و اسپلاین - بلبرینگ یوک و سپر با جدا کردن سریع.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
گزینه های یوغ ورودی - 1.375-6 و 1.375-21 spline، مطابق با خرد PTO تراکتور.

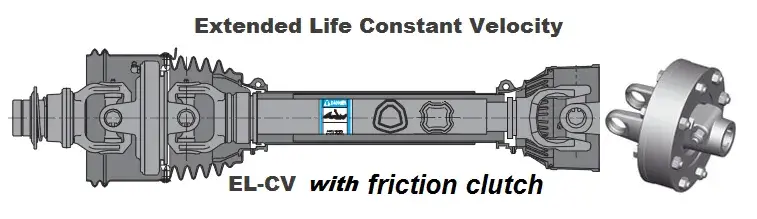

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
کلاچ اصطکاکی و پیکربندی پیچ برشی - نقطه لغزش از گیربکس بیلر محافظت می کند.

جدول مدل - اندازه شفت PTO و توان مورد نیاز توسط Baler

مدل‌های بیلر دور Case IH - اندازه شفت و توان مورد نیاز PTO
مدل بیلر اندازه شفت PTO PTO مورد نیاز، اسب بخار (کیلووات)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
سیلاژ RB454 CAT4 65 (48)
روتور کاتر RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH به خطوط محرکه با سرعت ثابت CAT4 یا CAT5 بسته به مدل، با کلاچ اصطکاکی نیاز دارد. روتور کاتر RB454 تنها گونه ای در این محدوده است که به CAT5 با ورودی 100 اسب بخار (75 کیلووات) نیاز دارد. تراکتور شما زیر این رقم قرار دارد، قبل از سفارش ساخت باللر را تایید کنید.

Constant velocity PTO shaft part number reference for Case IH round balers
مرجع PTO سرعت ثابت - شماره قطعه پایه CAT3 تا CAT5، 540 و 1000 دور در دقیقه.

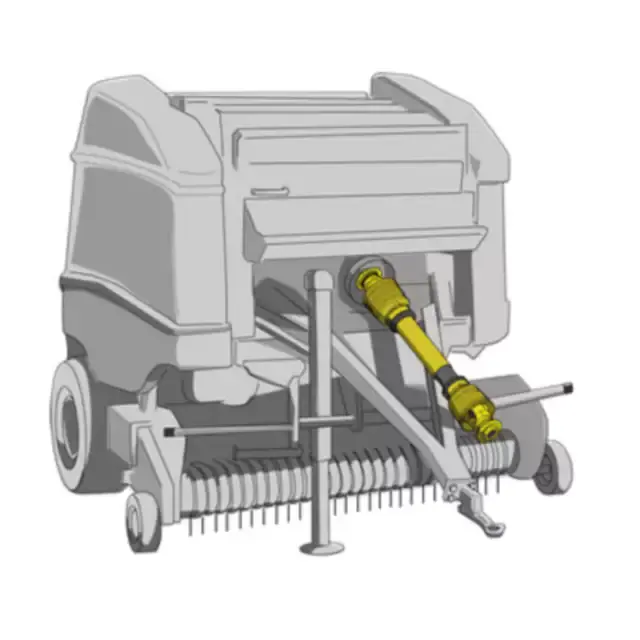

PTO shaft installed on a round baler in field operation
نصب در میدان - زاویه شفت و فاصله محافظ در ورودی بیلر.

PTO و شماره قطعه کلاچ با سرعت ثابت

PTO با سرعت ثابت - شماره قطعات پایه بر اساس دسته و اسپلاین تراکتور
CV PTO تراکتور اسپلاین شماره قطعه پایه
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
کلاچ های اصطکاکی FT برای ورودی اسپلاین 1.375-6
اندازه جهانی گشتاور (N·m) شماره قطعه
CAT3 / S4 1000 6QE344901R
CAT3 / S4 1000 635E41203R
CAT4 / S6 1800 663H53403R
CAT5 / S8 1,450 6LM453003R

شماره قطعه در بالا نقاط مرجع برای تطبیق شفت با ترکیب بیلر و تراکتور است. اگر شما بیلر از یک نیمه ابزار متفاوت استفاده می کند یا خرد تراکتور یک اسپلاین 1.750-20 است، مدل را ارسال کنید تا ما ترکیب صحیح را تایید کنید گسترده ترشفت PTO برای بیلرهای گرددامنه سایر مارک های بیلر را نیز پوشش می دهد.

چه چیزی تعیین می کند که آیا شفت مناسب است یا خیر

  1. دسته بندی خط محرکه را با مدل بیلر مطابقت دهید

    CAT4 و CAT5 در این محدوده قابل تعویض نیستند. RB444، RB454 و RB455A CAT4 را اجرا می کنند. RB464، RB554 و RB564 CAT5 را اجرا می کنند. روتور کاتر RB454 به CAT5 نیز نیاز دارد. تعبیه شفت CAT4 به بالیر که درخواست CAT5 باعث می شود مفصل در زاویه هدلند کمتر ارزیابی شود، جایی که اکثر خرابی های زودرس در آن جاست. شروع کنید.

  2. اسپلاین ورودی را با تراکتور تطبیق دهید، نه بالر

    سمت بیلر توسط ابزار ثابت می شود، اما سمت تراکتور به تراکتوری که استفاده می کنید بستگی دارد. 1.375-6 خرد رایج 540 دور در دقیقه است. 1.375-21 خرد 1000 دور در دقیقه است. 1.750-20 در قدرت بالاتر ظاهر می شود تراکتورها ارسال مدل تراکتور و عکس خرد PTO سریع‌ترین راه برای تأیید این است که کدام یوغ مناسب است. اگر درایو پیاده‌سازی را نیز به‌روزرسانی می‌کنید، به قسمت زیر مراجعه کنیدشفت PTOدسته بندی برای طیف کامل

  3. کلاچ اصطکاکی را روی بیلر تنظیم کنید نه روی تراکتور

    کلاچ اصطکاکی وجود دارد تا قبل از اینکه گیربکس بیلر بار ضربه ای وارد کند بلغزد. یک کلاچ خیلی بالاست شوک را مستقیماً به گیربکس منتقل می کند. خیلی پایین تنظیم شود، در طول عدل بندی معمولی می لغزد. FT جدول کلاچ بالا گشتاور مرجع را در هر اندازه جهانی نشان می دهد - 1000 نیوتن متر برای CAT3/S4، 1800 نیوتن متر برای CAT4/S6 و 1450 نیوتن متر برای CAT5/S8.

  4. زاویه شفت و فاصله سپر را در سردر بررسی کنید

    یک اتصال با سرعت ثابت زاویه چرخش بزرگتری را نسبت به یک اتصال جهانی استاندارد تحمل می کند، اما سپر هنوز در قفل کامل نیاز به ترخیص دارد. اگر شفت پایین بیاید یا سپر با میله کششی در تماس باشد سردر، مفصل بدون در نظر گرفتن درجه بندی زودتر از بین می رود. تصویر بالا زاویه هدف را نشان می دهد ورودی بیلر برای بیلرهای سایر سازندگان،شفت PTO برای بیلرهای گرد کرونصفحه نقاط مرجع معادل را فهرست می کند.

مدل بیلر و PTO Spline تراکتور خود را ارسال کنید

مدل بیلر (RB444 تا RB564) و خرد PTO تراکتور (1.375-6، 1.375-21 یا 1.750-20) را به ما بگویید. ما خواهیم کرد دسته بندی خط محرکه، گشتاور کلاچ و طول شفت را تأیید کنید و قیمت مستقیم کارخانه را برگردانید - معمولاً در عرض 24 ساعت طول های سفارشی و تنظیمات سپر در دسترس هستند. اگر ابزار شما از a استفاده می کند گیربکس غیر استاندارد،گیربکس کشاورزیمحدوده نیز ممکن است مرتبط باشد.
