شفت PTO کلاچ لغزنده برای ماشین چمن زنی دیسکی 1340
  • شفت PTO کلاچ لغزنده برای ماشین چمن زنی دیسکی 1340شفت PTO کلاچ لغزنده برای ماشین چمن زنی دیسکی 1340
  • شفت PTO کلاچ لغزنده برای ماشین چمن زنی دیسکی 1340شفت PTO کلاچ لغزنده برای ماشین چمن زنی دیسکی 1340

شفت PTO کلاچ لغزنده برای ماشین چمن زنی دیسکی 1340

کلاچ تعویض عمده شفت PTO برای دیسک موور 1340 / Hesston 1340 و 1345. مجموعه CV دوبل 55N جایگزین یک اتصال CV 80 درجه در سمت تراکتور و یک اتصال CV 50 درجه در سمت دیسک می شود. اتصال تراکتور معمولاً 1.375-21 است. اتصال دستگاه گیره گرد 1.50 اینچی است؛ در ساخت از انتهای 6 اسپلاین 1-3/8 اینچ استفاده می شود. کلاچ اصطکاکی دو صفحه ای روی گشتاور لغزشی 2800 نیوتن متر تنظیم شده است و پس از اضافه بار دوباره درگیر می شود. شماره قطعه 14656849، 82-14656849 و 83-14656849 برای مونتاژ کامل، نیمه اجرا و نیمه تراکتور درج شده است. سازگاری شامل Hesston 1340/1345، انتخاب CaseIH 8312، Massey Ferguson PTD 12 و New Idea 5512 است. MOQ، سفارشی‌سازی و زمان تحویل در هر سفارش پس از تأیید شماره قطعه و اندازه اتصال، نقل‌قول می‌شوند.

عمده فروشی OEM تعویض · دیسک ماشین چمن زنی Driveline

عمده فروشی شفت PTO کلاچ لغزنده برای ماشین چمن زنی دیسکی 1340 - مشخصات، MOQ، سفارشی سازی و زمان تولید برای Hesston 1340/1345 و ماشین های چمن زنی دیسکی سازگار

این یک شفت PTO کلاچ لغزنده برای دیسک موور 1340 و گروه Hesston 1340/1345 است. صفحه ساخته شده است در اطراف سه بررسی که تعیین می کنند آیا شفت مناسب است یا خیر: زاویه اتصال CV در هر طرف، تراکتور و اندازه های اتصال و گشتاور لغزشی که از جعبه دنده دیسکی محافظت می کند. شماره قطعات برای کامل مونتاژ، نیمه ابزار و نیمه تراکتور در زیر لیست شده است تا بتوانید با واحد موجود قبلی مطابقت دهید درخواست نقل قول

قیمت عمده فروشیدر هر سفارش
MOQنقل قول به ازای سفارش
سفارشی سازیمبتنی بر نقاشی
زمان سربنقل قول به ازای سفارش

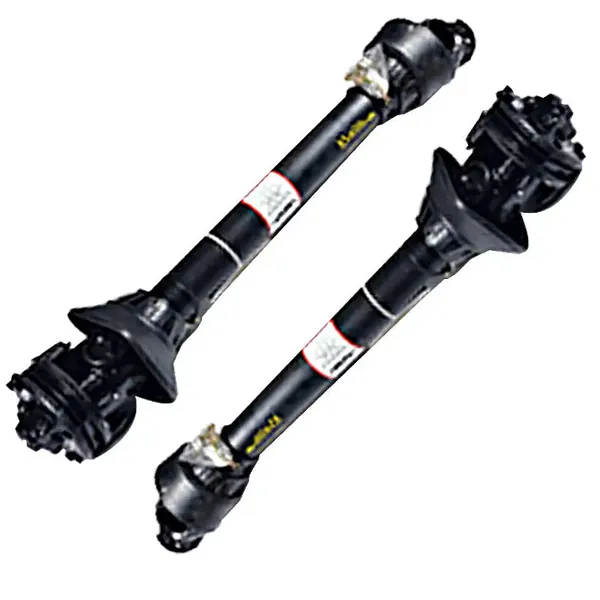

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
مجموعه کامل CV دوگانه 55N با کلاچ لغزنده - سمت تراکتور 80 درجه CV، سمت دیسکبین 50 درجه CV.

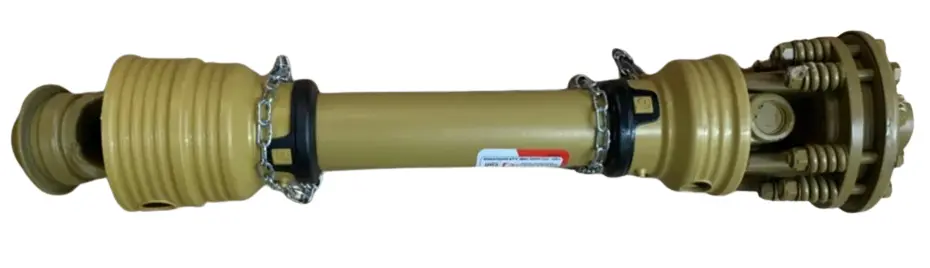

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
جزئیات کلاچ و یوک - کلاچ اصطکاکی دو صفحه ای و انتهای 6 اسپلاین 1-3/8 اینچی.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
مرجع زاویه اتصال CV - سمت تراکتور 80 درجه و سمت دیسکبین 50 درجه.

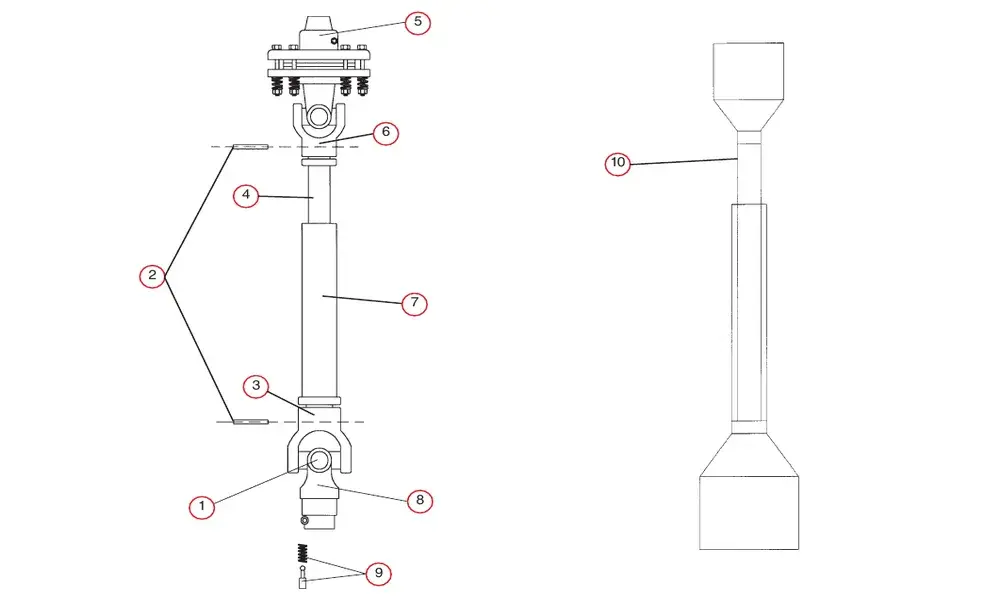

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
نمای قطعات منفجر شده - کیت متقاطع، یوک های لوله، مجموعه کلاچ لغزشی و سپر ایمنی.
  • هستون1340 / 1345
  • CaseIH8312 را انتخاب کنید
  • مسی فرگوسنPTD 12
  • ایده جدید 5512
  • 55Nدو رزومه
  • 2800 نیوتن مترگشتاور لغزش

درایو لاین و کلاچ

مرجع تجهیزات اصلی
55N
زاویه CV سمت تراکتور
80 درجه
زاویه CV سمت دیسکین
50 درجه
شفت ورودی
به طور معمول دور 1.50 اینچ
تراکتور / ادوات به پایان می رسد
1-3/8 اینچ 6 اسپلاین
اتصال تراکتور در 14656849
1.375-21
اتصال را پیاده سازی کنید
گیره RD 1.5 اینچی
نوع کلاچ لغزنده
اصطکاک دو صفحه
گشتاور لغزش
2800 نیوتن متر
قطع برق هنگام اضافه بار
در عرض 0.3 ثانیه
تنظیم مجدد پس از لغزش
در عرض 30 ثانیه

ساخت و ساز و حفاظت

مواد شفت
فولاد آلیاژی 40Cr
درمان سطحی
داکرومت ضد زنگ
مقاومت در برابر پاشش نمک
بیش از 1000 ساعت است
آرایش مهر و موم
مهر و موم روغن اسکلت سه لبه + حلقه براده برداری مغناطیسی
محافظت در برابر گرد و غبار
پوشش گرد و غبار کاملاً بسته
مرجع آلودگی
ISO 4406 18/16 بعد از 500 ساعت در شن، گرد و غبار و شبنم
مرجع سرعت تیغه
1800-2200 دور در دقیقه
میرایی
میرایی هیدرولیک + پیش بار فنر
نشان پوشیدن
حلقه نشانگر سایش بصری
مرجع مصرف سوخت
کاهش 12 درصدی مواد عرضه شده

جدول شماره قطعه - مونتاژ کامل و نیمه ها

مونتاژ CV دوبل 55N و شماره قطعه نیم شفت
شماره قطعه تراکتور پیاده سازی کنید توضیحات
14656849 1.375-21 گیره RD 1.5 اینچی 55N 80x50 دو CV
82-14656849 هیچ کدام گیره RD 1.5 اینچی 55N 50 درجه CV نیم (اجرا)
83-14656849 1.375-21 هیچ کدام 55N 80 درجه CV نیم (تراکتور)

مونتاژ کامل شماره قطعه ای است که هنگام تعویض هر دو نیمه باید سفارش دهید. اگر فقط تراکتور نیمه یا نصف دستگاه فرسوده شده است، شماره نیم شفت همان عددی است که باید مطابقت داشته باشد. دو نیمه به طور جداگانه ذکر شده است زیرا زاویه CV بین سمت تراکتور و سمت دیسکبین متفاوت است. برای سایر کاربردهای ماشین چمن زنی دیسکی، بهشفت PTO برای دیسکدسته بندی

قطعات محصول - شماره های مرجع برای تعویض سرویس

قطعات سرویس بر اساس شماره مرجع و ستون شماره قطعه
رفر. خیر نام قطعه 147129 147134 147248
1 کیت کراس 170015 170020 170020
2 رول پین 170120 170120 170120
3 لوله زن پایان یوغ 151050 151070 151070
4 لوله داخلی 151090 151092 151092
5 مونتاژ کلاچ لغزنده — — —
6 لوله نر پایان یوغ 151045 151065 151065
7 لوله بیرونی 151091 151093 151093
8 تراکتور پایان یوغ 151035 151055 151055
9 پین قطع سریع 170110 170110 170110
10 سپر ایمنی 124310 124315 124315
10 سپر ایمنی یوروکاردان 124311 124316 124316

جدول قطعات برای سرویس تعویض قطعات جداگانه است. هنگام سفارش یک شفت جایگزین کامل، از شماره قطعه اسمبلی در جدول قبلی استفاده کنید. گسترده ترمحدوده شفت PTOسایر خطوط محرکه کشاورزی را فهرست می کند دسته بندی ها

رفتار کلاچ - تنظیمات 2800 نیوتن متر از چه چیزی محافظت می کند

در طول چمن زنی معمولی

حالت کلاچ
نامزد کرد
گشتاور منتقل شده است
حداکثر 2800 نیوتن متر
مرجع سرعت تیغه
1800-2200 دور در دقیقه
میرایی
پیش بار هیدرولیک + فنر

کلاچ اصطکاکی دو صفحه ای در حالی که ماشین چمن زنی دیسکی به طور معمول برش می دهد درگیر می ماند. میرایی هیدرولیک و آرایش پیش بار فنر برای ثابت نگه داشتن سرعت تیغه در هنگام نوسان مقاومت در شیب ها و خیس در نظر گرفته شده است. زمین

وقتی ماشین چمن زنی به سنگ یا ریشه برخورد می کند

حالت کلاچ
می لغزد
قطع برق
در عرض 0.3 ثانیه
بازنشانی کنید
بازنشانی در عرض 30 ثانیه
چک بپوشید
حلقه نشانگر سایش بصری

کلاچ لغزنده بخشی است که به جای گیربکس دیسکی ضربه وارد می کند. فنر خود تنظیم مجدد سیستم انتقال را پس از رفع انسداد بازیابی می کند و حلقه نشانگر سایش یک مرجع بصری می دهد برای زمانی که صفحات کلاچ نیاز به توجه دارند.

گشتاور لغزش 2800 نیوتن متر، رقمی است که در مواد ارائه شده محصول ذکر شده است. تنظیم را در مقابل تأیید کنید مدل ماشین چمن زنی دیسکی و PTO تراکتور قبل از سفارش. برای تطبیق خط محرک پیاده‌سازی، به قسمت مراجعه کنیدشفت PTO برای دیسک‌بین‌های نیوهلندصفحه به عنوان یک مرجع متقابل برای پیکربندی های سمت دیسک.

قبل از درخواست نقل قول

  1. مدل ماشین چمن زن و شماره قطعه موجود را تأیید کنید

    Disc Mower 1340، Hesston 1340/1345، Select CaseIH 8312، Massey Ferguson PTD 12 و New Idea 5512 مراجع سازگاری در مواد ارائه شده هستند. شماره قطعه شافت موجود سریعترین راه برای تایید تعویض است.

  2. اسپلاین PTO تراکتور را تأیید کنید

    مجموعه کامل 14656849 با اتصال تراکتور 1.375-21 فهرست شده است. اگر تراکتور از یک PTO متفاوت استفاده می کند، نیمه تراکتور را جداگانه با استفاده از 83-14656849 یا معادل آن تأیید کنید.

  3. اتصال پیاده سازی را تأیید کنید

    سمت دستگاه به عنوان یک گیره RD 1.5 اینچی در مجموعه کامل و در نصف دستگاه 82-14656849 ذکر شده است. اگر ورودی دیسکبین از گیره یا یوغ متفاوتی استفاده می کند، نیمه دستگاه را قبل از سفارش تأیید کنید.

  4. گشتاور لغزش و وضعیت کلاچ را تأیید کنید

    کلاچ در مواد ارائه شده روی 2800 نیوتن متر تنظیم شده است. اگر کلاچ موجود تنظیم شده است یا ماشین چمن زنی از گیربکس دیگری استفاده می کند، قبل از نقل قول تعویض، تنظیم لغزش را با دستورالعمل ماشین چمن زنی تأیید کنید.

MOQ، سفارشی‌سازی و زمان تحویل به ازای هر سفارش ذکر می‌شوند زیرا به این بستگی دارد که آیا سفارش برای کامل است یا خیر مونتاژ یا نیم شفت و اینکه آیا اندازه های اتصال با شماره های استاندارد مطابقت دارد یا خیر. هیچ چیز در این صفحه نیست متعهد به یک MOQ یا زمان تحویل ثابت است که برای پیکربندی متفاوتی وجود ندارد. برای یک درایو مرتبط دسته بندی را ببینیدشفت PTO برای میکسرهای خوراکمحدوده

مدل موبر و شماره قطعه موجود را ارسال کنید

مدل ماشین چمن زنی دیسکی، شماره قطعه شافت موجود و PTO spline تراکتور را ارسال کنید. ما تایید خواهیم کرد که آیا مونتاژ کامل 14656849، نصف ادوات 82-14656849 یا تراکتور نصف 83-14656849 صحیح است مطابقت دهید، و یک نقل قول با MOQ و زمان تحویل برای آن پیکربندی صادر کنید.
