سیلندر شیب لیفتراک

سیلندر شیب لیفتراک Raydafon یک سیلندر هیدرولیک سفارشی برای کنترل شیب دکل چنگال در لیفتراک های 1.5-18 تنی است. ساخته شده از فولاد با استحکام بالا با پیستون، بدنه سیلندر، میله و مجموعه مهر و موم همسان. فشار کاری 7-14 مگاپاسکال، بدون نوسان فشار تحت بار. قطر سوراخ استاندارد 60-100 میلی متر، قطر میله 25-40 میلی متر، سکته مغزی 32-193 میلی متر. اتصال پیچ و حلقه نگهدارنده امکان تعویض مهر و موم روغن را در عرض چند دقیقه بدون جدا کردن دکل فراهم می کند. مناسب برای عملیات انبار، کارخانه و بندر. سوراخ سفارشی، سکته مغزی و فاصله نصب در دسترس برای مارک های لیفتراک OEM. MOQ 50 واحد، زمان انبوه 25-35 روز. مدل لیفتراک، نیاز به سوراخ / سکته مغزی و مقدار را برای قیمت ارسال کنید.
Raydafon OEM · قطعات یدکی لیفتراک

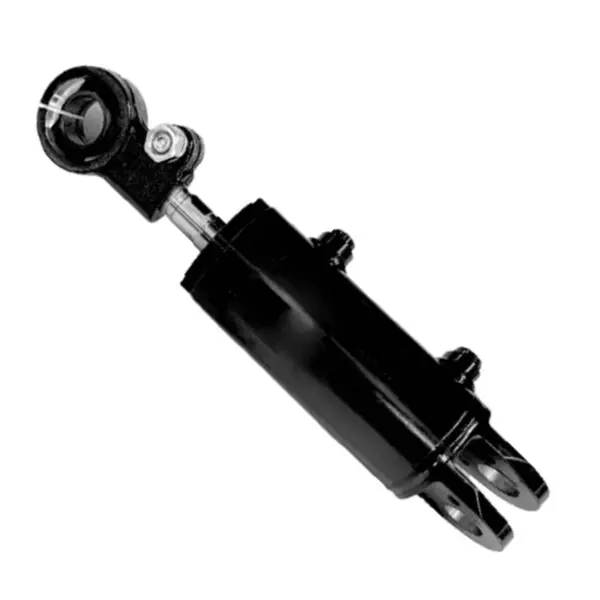

سیلندر شیب لیفتراک سفارشی برای لیفتراک های 1.5-18 تنی - عرضه مستقیم سازنده OEM

سیلندر شیب لیفتراک جزء هیدرولیکی است که شیب جلو و عقب دکل و شاخک ها را کنترل می کند. Raydafon سیلندرهای شیب دار را برای لیفتراک های 1.5-18 تنی با استفاده از فولاد با استحکام بالا و مجموعه پیستون / میله / مهر و موم همسان تولید می کند. فشار کاری در 7-14 مگاپاسکال تحت بار پایدار است. تثبیت پیچ و اتصال حلقه نگهدارنده امکان تعویض مهر و موم روغن را در چند دقیقه بدون جدا کردن دکل فراهم می کند. مناسب برای بارگیری انبار، بالابر کارخانه و گردش بندر.

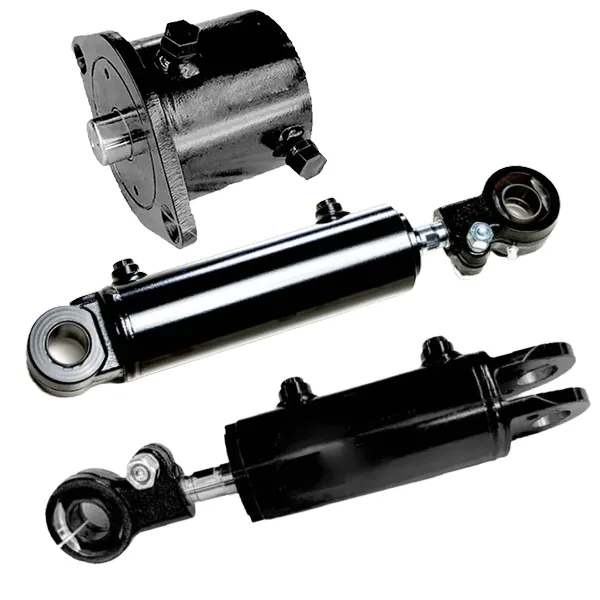

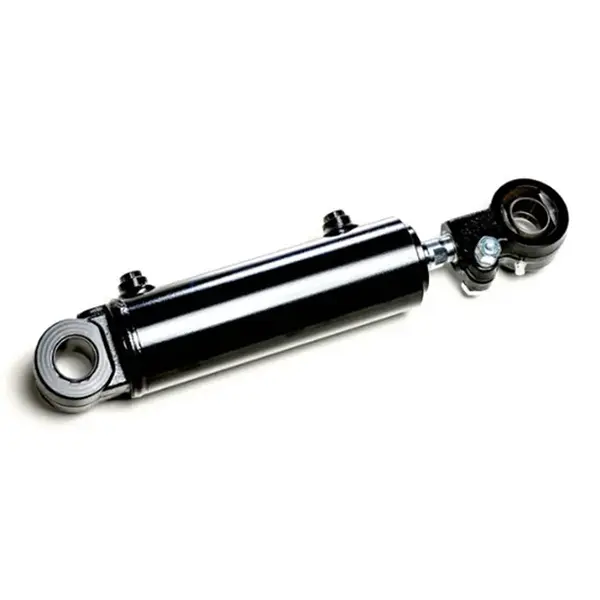

Forklift tilt cylinder Raydafon OEM manufacturer 1.5-18 تن
7-14 مگاپاسکال فشار کاری
Φ60-100 میلی متر قطر سوراخ
Φ25-40 میلی متر قطر میله
32-193 میلی متر سکته
3.4-22 کیلوگرم وزن واحد
آناتومی محصول

داخل سیلندر شیب - 25 قطعه همسان

سیلندر از سخت افزار کالا مونتاژ نشده است. پیستون، بدنه سیلندر، میله پیستون و مجموعه مهر و موم به عنوان یک مجموعه با هم مطابقت دارند، مشابه روشی که یک متخصص با تجربه یک جفت همسان را به پایان می رساند. به همین دلیل است که سیلندر سال ها تحت فشار بالا بدون از دست دادن فشار غده به طور پایدار کار می کند.

تناژهای مختلف لیفتراک از قطرهای داخلی و ضربات مختلف استفاده می کنند، بنابراین مدل سیلندر شیب باید با کامیون مطابقت داشته باشد. Raydafon هفت مدل استاندارد از QA20V500 تا A45M300 را ذخیره و تولید می‌کند و می‌تواند یک مدل سفارشی را بر اساس طرح مشتری تولید کند. برای کامیون هایی که به جای آن به عملکرد بالابر عمودی نیاز دارند، Raydafon نیز تولید می کندسیلندر بالابر لیفتراک.

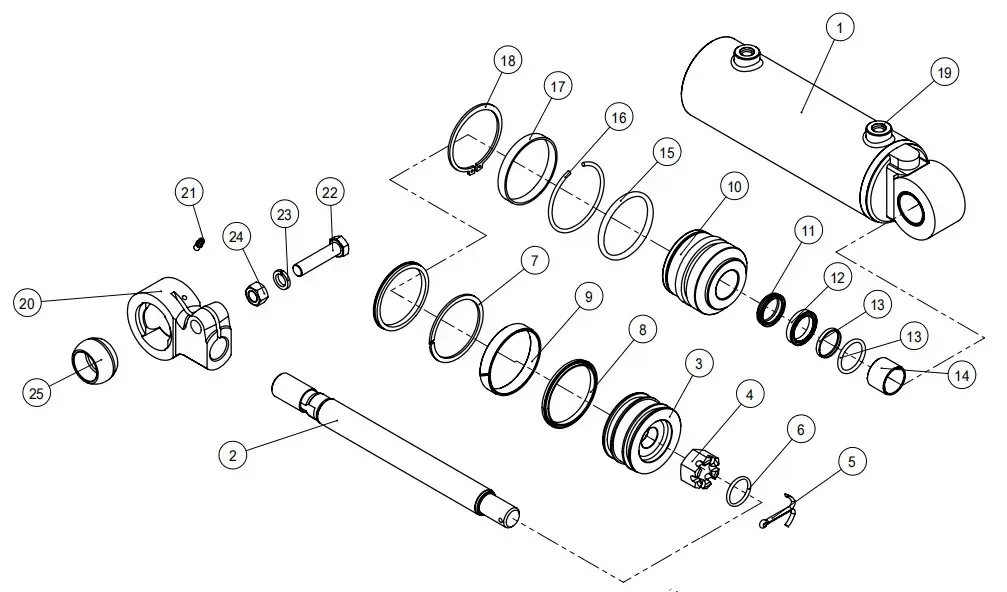

Forklift tilt cylinder parts anatomy
نمودار قطعات شماره دار - 25 جزء همسان

لیست اجزای 25 قسمتی

قطعات برای مطابقت با نمای انفجاری در زیر شماره گذاری شده اند. اعداد 1-25 مطابق با نمودار بالا هستند.

01محفظه سیلندر
02میله پیستون
03پیستون
04مهره شش گوش
05سنجاق چوبی
06O-Ring
07حلقه پشتی
08مهر و موم سوراخ
09حلقه پوشیدن
10بوش را راهنمایی کنید
11برف پاک کن
12U-Ring
13مهر و موم میله
14دو بوش
15O-Ring
16سیم گرد
17حلقه کلید
18دایره برای شفت
19دوشاخه
20کلویس
21گریس نوک پستان
22پیچ و مهره
23واشر فنری
24مهره
25بلبرینگ کروی

ماتریس مدل استاندارد - هفت ترکیب حفره/سکته مغزی

مدلی را انتخاب کنید که با تناژ و الگوی نصب لیفتراک شما مطابقت داشته باشد، یا نقشه OEM خود را برای ساخت سفارشی ارسال کنید. همه مدل‌های فهرست‌شده در زیر، معماری پیستون / میله / مهر و موم مشابهی دارند.

شماره رسم سوراخ ΦD راد Φd سکته مغزی S نصب کنید. L فشار بندر وزن
QA20V500-405000-000 Φ60 Φ30 32 109 18 مگاپاسکال 2-M14×1.5 3.4 کیلوگرم
S16N450-600000-001Z Φ63 Φ25 55 368 18.1 مگاپاسکال 2-G1/4 8.2 کیلوگرم
RTE35M300-600000-500 Φ85 Φ35 180 565 18.1 مگاپاسکال 2-M16×1.5 17 کیلوگرم
A15N450-600000AZ Φ65 Φ25 109 514 18.1 مگاپاسکال 2-G1/4 11.6 کیلوگرم
A30M300-600000-000B Φ70 Φ30 156 453 18.1 مگاپاسکال 2-G1/4 12 کیلوگرم
A35M300-600000-000C Φ80 Φ30 156 456.5 18.1 مگاپاسکال 2-G1/4 13 کیلوگرم
A45M300-600000Z Φ100 Φ40 193 498 18.1 مگاپاسکال 2-M16×1.5 22 کیلوگرم

مدل خود را پیدا نمی کنید؟ شماره طراحی OEM یا نمونه فیزیکی را ارسال کنید. Raydafon Reverse Engineers، یک نمونه تولید می کند و دسته را در همان نقشه نقل قول می کند. برای محدوده وسیع‌تر سیلندر هیدرولیک لیفتراک، به بخش مراجعه کنیدسیلندر هیدرولیک لیفتراکدسته بندی

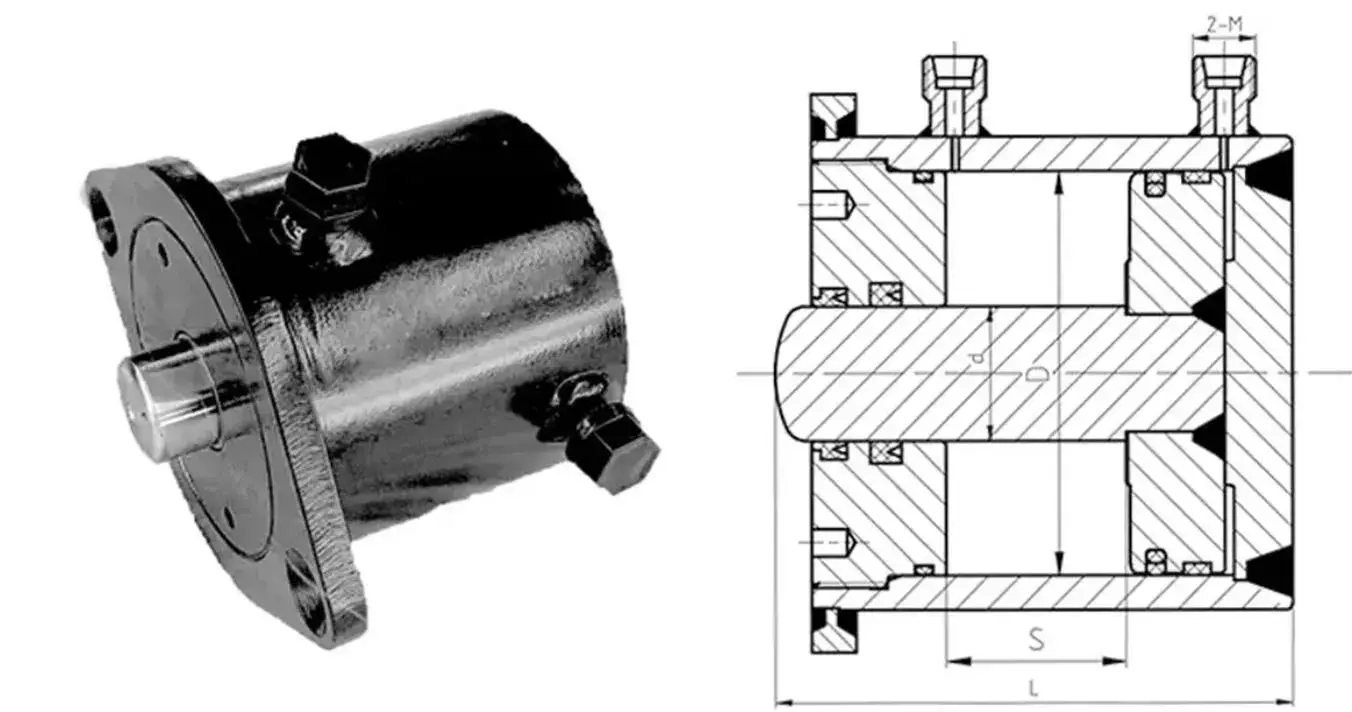

Forklift tilt cylinder dimension drawing 1
مدل QA20V500-405000-000 · Φ60 × Φ30 × 32 سکته مغزی

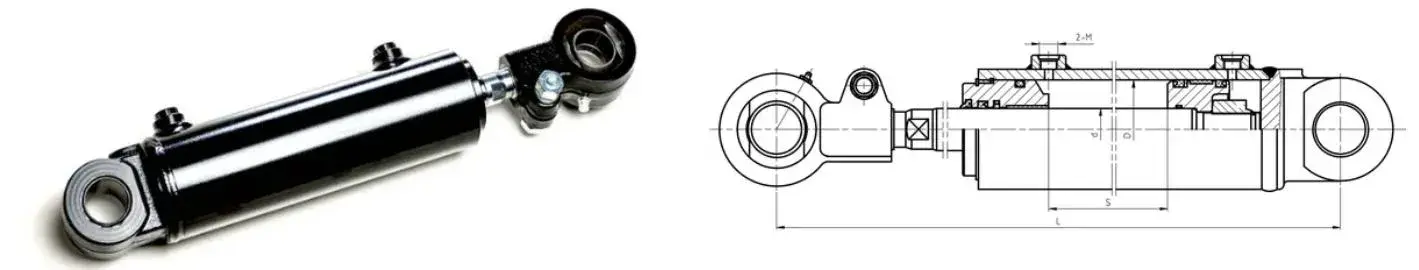

Forklift tilt cylinder dimension drawing 2
مدل های S16N450 / RTE35M300 / A15N450

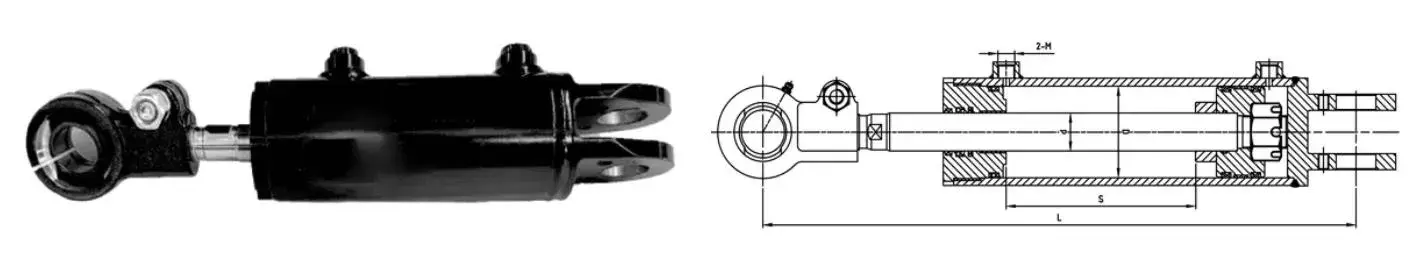

Forklift tilt cylinder dimension drawing 3
مدل های A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
نمای کلی نصب - الگوی نصب و ابعاد رابط
اصل کار

چگونه سیلندر شیب دکل را حرکت می دهد

سیلندر شیب پیستون را در یک حرکت رفت و برگشتی هل می دهد که دکل را به سمت جلو و عقب سوق می دهد. روغن هیدرولیک از طریق یکی از دو پورت در پایه سیلندر وارد می شود. میله پیستون امتداد می یابد و دکل را به جلو هل می دهد یا دکل را جمع می کند و به عقب می کشد. متفاوت از سایر اجزای هیدرولیک، این سیلندر در هر دو جهت به نرمی کار می کند زیرا سطوح سوراخ و میله با مجموعه آب بند مطابقت دارند.

در بارهای سنگین یا نامنظم، اپراتور از عملکرد شیب برای تراز کردن بار قبل از بلند کردن استفاده می کند. کنترل زاویه دقیق چیزی است که از جابجایی بار جلوگیری می کند و کامیون را ثابت نگه می دارد. Raydafon سیلندر شیب را تحت فشار کاری 7-14 مگاپاسکال آزمایش می کند تا تأیید کند که پاسخ تحت بار کامل صاف می ماند.

مزایای سیلندر شیب لیفتراک Raydafon

01

تحت فشار بالا پایدار است

مجموعه پیستون، میله و مهر و موم همسان فشار را در 7-14 مگاپاسکال ثابت نگه می دارد. بدون نوسان تحت بار سنگین یا در شیفت کاری طولانی.

02

ترکیب مهر و موم مقاوم در برابر سایش

مهر و موم ها از ترکیب مقاوم در برابر سایش با نشت روغن کم و سایش کم ساخته شده اند. قابل اطمینان در انبارهای گرد و غبار یا محیط های مرطوب.

03

طراحی تعمیر و نگهداری سریع

تثبیت پیچ و اتصال حلقه نگهدارنده امکان تعویض مهر و موم روغن را در چند دقیقه می دهد. نیازی به برداشتن کل دکل از کامیون نیست.

04

هفت مدل استاندارد

سوراخ Φ60 تا Φ100، میله Φ25 تا Φ40، سکته مغزی 32 تا 193 میلی متر. اکثر برنامه های لیفتراک 1.5-18 تنی را بدون سفارش ابزارسازی پوشش می دهد.

05

پشتیبانی OEM

مارک و مدل لیفتراک یا شماره نقشه ارسال کنید. Raydafon مهندسی معکوس می کند، یک دسته سفارشی را در همان نقشه نمونه برداری کرده و نقل قول می کند.

06

عرضه مستقیم کارخانه

تولید شده در کارخانه خود Raydafon. مشتریان با سازنده معامله می کنند نه با یک تاجر. پاسخ سریع پس از فروش و کیفیت دسته ای پایدار.

جایی که سیلندرهای شیب لیفتراک استفاده می شود

  • A
    بارگیری و تخلیه انبار

    بارگیری کانتینر، برداشت پالت و انتقال قفسه در جایی که اپراتور باید قبل از بلند کردن بار را تراز کند. کنترل زاویه دقیق از جابجایی محموله جلوگیری می کند.

  • B
    عملیات بالابر کارخانه

    بارهای صنعتی سنگین یا نامنظم که در آن لیفتراک باید دکل را به جلو یا عقب متمایل کند تا بار در طول چرخه بالابر متعادل شود.

  • C
    گردش بندر و لجستیک

    محیط‌های سیکل سنگین مداوم که در آن سیلندر شیب هزاران چرخه در هر شیفت کار می‌کند. مهر و موم منطبق و سایش کم آن را بدون نشتی کار می کند.

  • D
    فروش پس از فروش و قطعات یدکی

    فروشندگان لیفتراک و تامین کنندگان پس از فروش که به یک سیلندر شیب دار معادل OEM برای کامیون های 1.5-18 تنی نیاز دارند. انبار و تولید سفارشی هر دو موجود است.

برگه مشخصات سفارش

پوشش تناژ
لیفتراک 1.5 تا 18 تن
فشار کاری
7-14 مگاپاسکال (پیک تست شده تا 18.1 مگاپاسکال در مدل های انتخابی)
قطر سوراخ
Φ60 تا Φ100 میلی متر
قطر میله
Φ25 تا Φ40 میلی متر
سکته
32 تا 193 میلی متر
فاصله نصب
109 تا 565 میلی متر
وزن واحد
3.4 تا 22 کیلوگرم
پورت / رابط
2-M14×1.5 / 2-M16×1.5 / 2-G1/4
مونتاژ
تثبیت پیچ + اتصال حلقه نگهدارنده برای تعویض سریع آب بندی
مجموعه مهر و موم
برف پاک کن، حلقه U، مهر و موم میله، مهر و موم سوراخ، حلقه پشتی، حلقه O، حلقه سایش، دو بوش
سفارشی سازی
سوراخ سفارشی، میله، سکته مغزی، فاصله نصب، نوع پورت؛ بسته بندی OEM و برچسب خصوصی
MOQ
50 واحد در هر مدل
زمان تحویل انبوه
25-35 روز پس از واریز و تایید قرعه کشی
مبنای نقل قول
مدل لیفتراک و تناژ، نیاز به سوراخ / ضربه، اندازه بندر، مقدار، بندر مقصد

چگونه سفارش شما از طریق Raydafon حرکت می کند

  1. 01

    مختصر درخواست

    مارک و مدل لیفتراک، تناژ، حفره/میله/سکته مورد نیاز، اندازه پورت، مقدار و پورت مقصد را ارسال کنید.

  2. 02

    انتخاب مدل

    Raydafon تأیید می کند که آیا یک مدل استاندارد (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) مناسب است یا به ساخت سفارشی نیاز است.

  3. 03

    تاییدیه نمونه و نقشه کشی

    برای ساخت‌های سفارشی، Raydafon قطعه OEM را مهندسی معکوس می‌کند، یک نمونه تولید می‌کند و حفره، فاصله، فاصله نصب و ابعاد پورت را با خریدار تأیید می‌کند.

  4. 04

    ماشینکاری بدنه و میله سیلندر

    بدنه استوانه فولادی با استحکام بالا تا حد تحمل سخت شده است. میله پیستون برای مقاومت در برابر سایش زمین و روکش کروم سخت است.

  5. 05

    تست مونتاژ و فشار

    پیستون، مهر و موم، بوش راهنما و کلویس مونتاژ می شوند. سیلندر برای نشتی و حرکت صاف در فشار نامی تحت فشار تست شده است.

  6. 06

    بسته بندی و حمل و نقل

    سیلندرها در جعبه های چوبی با روغن ضد زنگ و درپوش های محافظ انتهایی بسته بندی می شوند. ارسال از طریق دریا، هوا یا اکسپرس با لیست بسته بندی، فاکتور و گزارش بازرسی.

اسناد و پشتیبانی کیفیت

  • ✓
    گواهی مواد

    گواهی مواد بدنه سیلندر و میله، برگه داده ترکیب مهر و موم ارائه شده با هر محموله.

  • ✓
    گزارش تست فشار

    هر سیلندر قبل از بسته بندی با فشار نامی آزمایش شده است. نشتی، صافی ضربه و اتصال پورت ثبت می شود.

  • ✓
    رکورد بازرسی ابعادی

    سوراخ، میله، ضربه، فاصله نصب و ابعاد پورت بر اساس مشخصات سفارش داده شده یا طراحی مشتری ثبت شده است.

  • ✓
    بسته بندی صادراتی

    کیف چوبی با روغن ضد زنگ و درپوش های محافظ. دسته‌های سیلندر بزرگ پالت‌بندی شده و تسمه‌بندی شده برای حمل و نقل دریایی.

سوالات متداول

سیلندر شیب لیفتراک چیست؟

سیلندر شیب لیفتراک یک سیلندر هیدرولیکی است که شیب جلو و عقب دکل و شاخک ها را کنترل می کند. این یکی از اجزای اصلی سیستم هیدرولیک لیفتراک در کنار سیلندر بالابر و سیلندر فرمان است. هنگامی که اپراتور اهرم شیب را حرکت می دهد، سیلندر کشیده یا جمع می شود، که دکل را حول محور پایین آن می چرخاند و زاویه دوشاخه را تغییر می دهد.

Raydafon چه محدوده تناژی را پوشش می دهد؟

Raydafon سیلندرهای شیب دار لیفتراک را برای لیفتراک های 1.5 تا 18 تنی تولید می کند. مدل‌های استاندارد قطر سوراخ‌ها از Φ60 میلی‌متر تا Φ100 میلی‌متر، قطر میله‌ها از Φ25 میلی‌متر تا Φ40 میلی‌متر و ضربه‌ها از 32 میلی‌متر تا 193 میلی‌متر را پوشش می‌دهند. سوراخ و استروک سفارشی برای مارک های لیفتراک OEM در دسترس است.

سیلندر چه فشار کاری را می تواند تحمل کند؟

این سیلندر برای فشار کاری 7 تا 14 مگاپاسکال در محدوده مدل استاندارد ارزیابی شده است، با قابلیت فشار حداکثری 18.1 مگاپاسکال در مدل‌های خاصی مانند S16N450-600000-001Z و RTE35M300-600000-500 آزمایش شده است.

چه مواد و مهر و موم استفاده می شود؟

محفظه سیلندر و میله پیستون از فولاد با مقاومت بالا ساخته شده است. مجموعه مهر و موم شامل برف پاک کن گرد و غبار، حلقه U، مهر و موم میله، مهر و موم سوراخ، حلقه پشتی، حلقه O، حلقه سایش و دو بوش است. مهر و موم ها از ترکیب مقاوم در برابر سایش استفاده می کنند که باعث نشت روغن کم و سایش کم در انبارهای گرد و غبار یا محیط های مرطوب می شود.

تعمیر و نگهداری چقدر سخت است؟

سیلندر از تثبیت پیچ و اتصال حلقه نگهدارنده استفاده می کند. کارکنان تعمیر و نگهداری می توانند مهر و موم روغن را تعویض کنند یا با بازکردن پیچ ها و برداشتن حلقه نگهدارنده، سیلندر را عیب یابی کنند. این کار را می توان در عرض چند دقیقه بدون برداشتن کل دکل از لیفتراک انجام داد.

آیا Raydafon می تواند سیلندرهای OEM را برای یک برند لیفتراک خاص تولید کند؟

بله. Raydafon از تولید OEM در برابر نقشه مشتری یا نمونه موجود پشتیبانی می کند. مارک و مدل لیفتراک، قطر سوراخ، قطر میله، استروک، فاصله نصب، اندازه و مقدار پورت را ارسال کنید و Raydafon یک سیلندر شیب سفارشی را نقل قول می کند.

MOQ و زمان تحویل چیست؟

MOQ 50 واحد در هر مدل است. بسته به پیچیدگی مدل و مقدار سفارش، زمان تحویل انبوه 25-35 روز پس از واریز و تایید قرعه کشی است.

چگونه می توانم درخواست نقل قول کنم؟

مدل لیفتراک و تناژ، قطر سوراخ مورد نیاز، قطر میله، سکته مغزی، فاصله نصب، اندازه پورت، مقدار و درگاه مقصد را ارسال کنید. Raydafon با یک نقل قول FOB Ningbo، زمان تحویل و جزئیات بسته بندی پاسخ خواهد داد.
