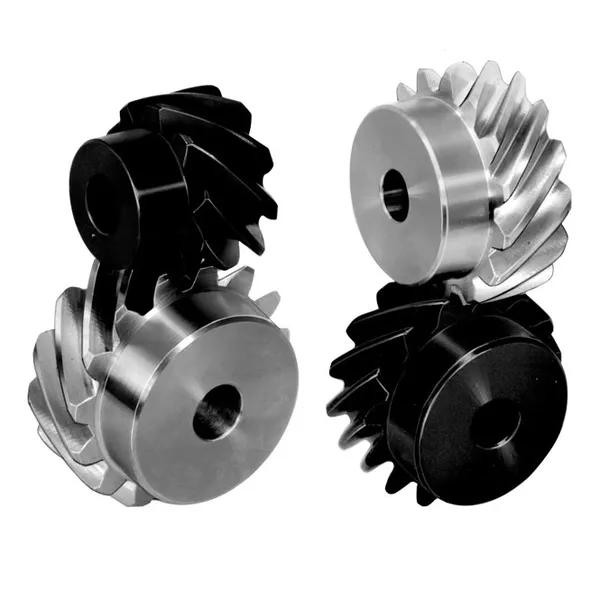

آیا طرح‌های Precision Gear می‌توانند از حد 17 دندان تجاوز کنند؟

دنده دقیقیک جزء ضروری در زندگی روزمره و صنعت است که به طور گسترده در طیف گسترده ای از کاربردها از جمله حمل و نقل هوایی، کشتی های باری و اتومبیل استفاده می شود. با این حال، هنگام طراحی و ساخت چرخ دنده، تعداد دندان های خاصی مورد نیاز است. برخی معتقدند چرخ دنده هایی با کمتر از 17 دندانه نمی چرخند. با این حال، این دقیق نیست. دقیقاً چه چیزی باعث این اختلاف می شود؟

زیر برش

در طول فرآیند تولید دنده دقیق، اگر تعداد دندان‌ها خیلی کم باشد، می‌توان آن را زیر برش داد. این پدیده بر استحکام دنده تأثیر منفی می گذارد. هنگامی که محل تلاقی نوک دندانه و خط مشبک از نقطه اتصال بحرانی چرخ دنده در حال برش بیشتر شود، نیمرخ دندانه پیچ خورده در ریشه چرخ دنده در حال برش تا حدی حذف می شود. به این پدیده زیر برش می گویند. زیر برش کاهش استحکام چرخ دنده است که در اثر برش بیش از حد در ریشه ایجاد می شود. با انتخاب ضریب ارتفاع دندان و زاویه فشار مناسب می توان از این امر جلوگیری کرد.

رابطه بین طراحی چرخ دنده و تعداد دندانه

اینکه یک چرخ دنده دقیق کمتر از 17 دندان داشته باشد یا نه، یک محدودیت مطلق نیست. در عمل، بسیاری از چرخ دنده ها با کمتر از 17 دندان وجود دارند، اما طراحی آنها باید از زیر برش جلوگیری کند. هابینگ یک روش ماشینکاری رایج است.

روش های ماشینکاری دنده

دنده دقیقروش های ماشینکاری شامل هابینگ می باشد. چرخ دنده های 17 دندانه ویژگی های ماشین کاری منحصر به فردی دارند. دندان های خیلی کم می توانند به راحتی منجر به زیر برش شوند. نکته کلیدی برای جلوگیری از ریزش در انتخاب ضریب ارتفاع و زاویه فشار مناسب است. برای چرخ دنده های پیچ خورده، مش بندی خوب برای عملکرد روان بسیار مهم است.

کاربرد چرخ دنده ها با تعداد دندان های مختلف

در حالی که تئوری دنده‌های دقیق را با هر تعداد دندانی مجاز می‌سازد، تأثیر تعداد دندان‌ها بر زیر برش باید در طرح‌های عملی در نظر گرفته شود تا از پایداری و عمر چرخدنده اطمینان حاصل شود. علاوه بر این، تعداد دندانه های یک چرخ دنده یک نکته مهم است. با این حال، بسیاری از چرخ دنده ها با کمتر از 17 دندانه هنوز به خوبی در بازار کار می کنند. این در درجه اول به این دلیل است که کاهش قیمت همیشه در برنامه های واقعی اجتناب ناپذیر است.

طراحی چرخ دنده

پروفیل های دندان در پیچ به دلیل مزایایی که در عملکرد مش بندی و کاهش اصطکاک دارند، به طور گسترده در طراحی دنده های دقیق استفاده می شود. با این حال، پروفیل های دندان غیر در پیچ نیز در شرایط خاص استفاده می شود. چرخ دنده های پیچ خورده را می توان بیشتر به چرخ دنده های خار و چرخ دنده های مارپیچ تقسیم کرد. برای چرخ دنده های خار استاندارد، ضریب ارتفاع اضافه، ضریب ارتفاع ریشه و زاویه فشار به وضوح تعریف شده است.

از طریق تکنیک‌های ماشین‌کاری مناسب، مانند نمایه‌سازی و طراحی چرخ دنده‌های مارپیچی، چرخ دنده‌های دقیق با کمتر از 17 دندان می‌توانند به طور موثری از زیر برش جلوگیری کنند و از عملکرد صحیح اطمینان حاصل کنند. نمایه سازی رایج ترین روش برای رفع این مشکل است که شامل تنظیم موقعیت ابزار برای برش می شود. چرخ دنده های حلزونی، سیکلوئیدی و پان سیکلوئیدی نیز گزینه های مناسبی هستند.

Raydafonانواع را ارائه می دهددنده دقیقاندازه ها، لطفا با خیال راحت خرید کنید.
