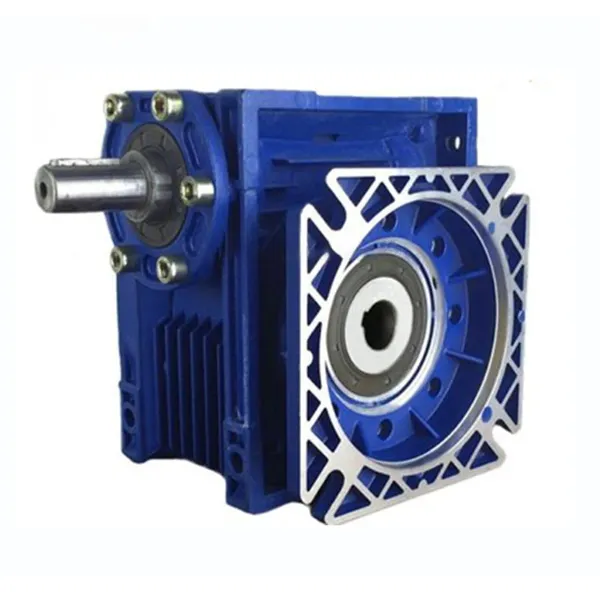

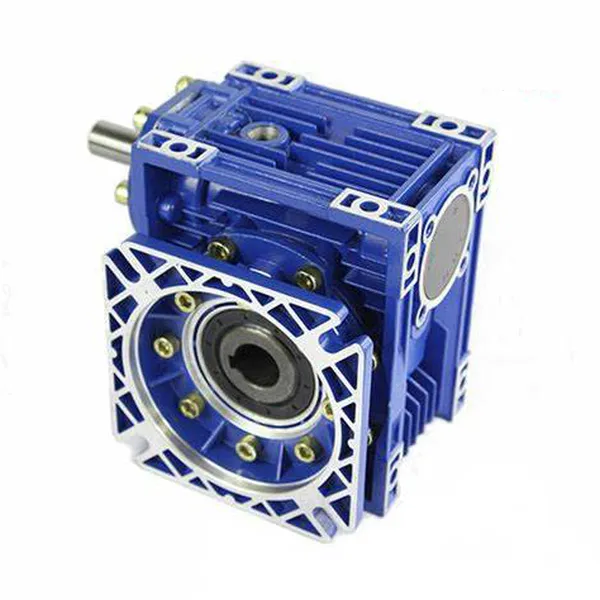

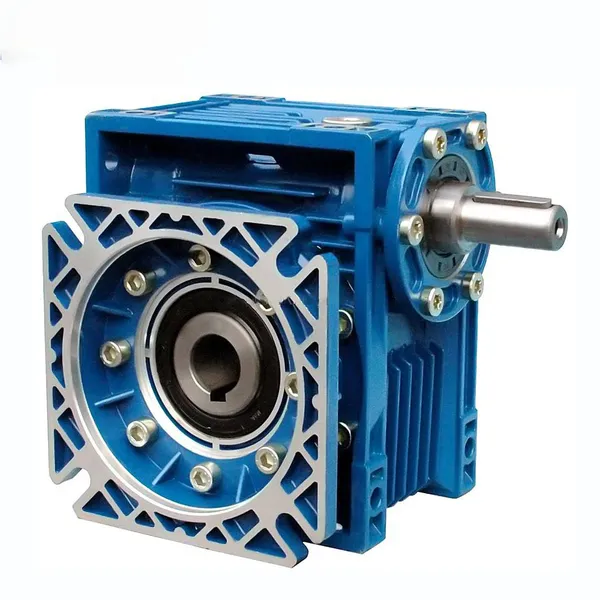

گیربکس کرم ورودی تک شفت جامد EP-NRV-F

مشخصات محصول:

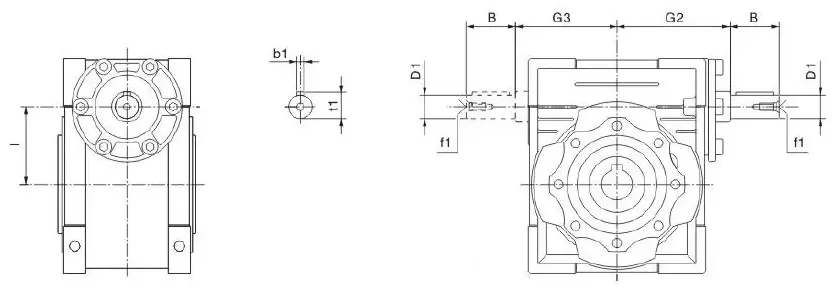

ابعاد محصول:

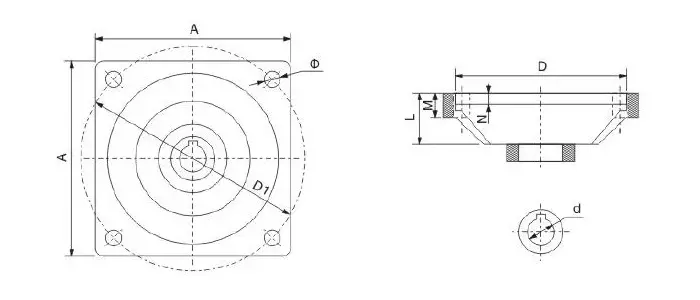

ابعاد فلنج مربعی محصول:

ویژگی های محصول

چیدمان جمع و جور، مناسب برای فضای کوچک: گیربکس کرم ورودی تک شفت جامد EP-NRV-F از طراحی ورودی شفت تک جامد استفاده می کند و ساختار اجزای اضافی کاهنده سنتی را رها می کند و حجم کلی به شدت کاهش می یابد که به ویژه برای نصب در ماشین ابزار، خطوط نقاله و سایر صحنه های با محدودیت فضا مناسب است. زاویه مش بندی بین کرم و چرخ کرم بارها بهینه شده است و راندمان انتقال حدود 12 درصد بیشتر از مدل های معمولی است. در عین حال صدای کار به زیر 65 دسی بل کاهش می یابد و حتی اگر برای مدت طولانی کار کند، تداخلی با محیط کارگاه ایجاد نمی کند. پوسته چدن ضد زنگ است و پوشش سطح می تواند در برابر خوردگی محیط اسیدی و قلیایی مقاومت کند و همچنان می تواند در کارخانه های مرطوب یا گرد و غبار پایدار عمل کند.

پوشش گشتاور گسترده و سازگاری گسترده: کاهنده گزینه های نسبت کاهش را از 7.5:1 به 100:1 ارائه می دهد و محدوده گشتاور خروجی 10 نیوتن متر تا 1800 نیوتن متر را پوشش می دهد که می تواند به طور انعطاف پذیری با نیازهای قدرت تجهیزات مختلف مطابقت داشته باشد. برای مثال، در تجهیزات بسته‌بندی خودکار، مدل‌های با نسبت کاهش پایین می‌توانند مکانیسم‌های آب‌بندی با سرعت بالا را هدایت کنند. در حالی که در سنگ شکن های معدن، مدل های با نسبت کاهش بالا می توانند گشتاور سنگین مداوم و پایدار را ارائه دهند. چرخ دنده فرآیند کربورسازی و کوئنچ را اتخاذ می کند و سختی سطح دندان به HRC58-62 می رسد. حتی در مواجهه با بارهای ضربه ای یا استارت مکرر، می تواند دقت انتقال را حفظ کند و زمان خرابی و نگهداری ناشی از سایش دنده را کاهش دهد.

حفاظت محکم و کاهش هزینه های نگهداری: طراحی پوسته با سطح حفاظت IP55 به کاهنده EP-NRV-F اجازه می دهد تا تحت شرایط کاری سخت مانند گرد و غبار و غبار آب به طور قابل اعتماد کار کند. حلقه مهر و موم از فلوئورو لاستیک مقاوم در برابر درجه حرارت بالا ساخته شده است که حتی اگر برای مدت طولانی در معرض دمای 80 درجه سانتیگراد قرار گیرد پیر نمی شود و ترک نمی خورد. سیستم روانکاری داخلی تضمین می کند که روغن روانکاری از طریق پنجره مشاهده سطح روغن و دستگاه پر کردن خودکار روغن همیشه در بهترین شرایط باشد. کاربر فقط باید هر 6 ماه یک بار کیفیت روغن را بررسی کند. در مقایسه با فرکانس تعمیر و نگهداری کاهنده های سنتی که نیاز به تعویض روغن روان کننده 2-3 بار در سال دارند، این محصول می تواند حدود 40 درصد از هزینه های نگهداری را صرفه جویی کند.

سفارشی سازی انعطاف پذیر و مقرون به صرفه بودن فوق العاده: Raydafon خدمات سفارشی شده ای را برای کاهنده های EP-NRV-F با توجه به نیازهای مختلف مشتریان ارائه می دهد، مانند تنظیم قطر شفت خروجی، افزودن رابط های فلنج یا یکپارچه سازی ترمزهای الکترومغناطیسی. در مورد یک کارخانه فرآوری مواد غذایی، مشتری نیاز به یک کاهنده دارد که مستقیماً به سروو موتور وارداتی متصل شود. Raydafon با بهینه سازی اندازه شفت ورودی و طراحی راه کلید، به اتصال بدون درز دست یافت و از هزینه خرید آداپتورهای اضافی جلوگیری کرد. در مقایسه با محصولات مشابه وارداتی، قیمت EP-NRV-F حدود 30٪ کمتر است و چرخه تحویل به 15 روز کوتاه شده است، و آن را به اولین انتخاب برای شرکت های کوچک و متوسط ​​برای ارتقاء تجهیزات خود تبدیل می کند.

اصل محصول

ایده اصلی در پشت کاهنده EP-NRV-F استفاده از شبکه مارپیچی کرم و چرخ کرم برای تغییر قدرت است. موتور تک محور جامد را می چرخاند که به نوبه خود چرخ کرم را می چرخاند. چرخ کرم به دلیل سطح دندان مارپیچ روی کرم می چرخد. ورودی پر سرعت با تغییر زاویه مارپیچ و نسبت تعداد دندانه ها به خروجی با سرعت پایین و گشتاور بالا تبدیل می شود. به عنوان مثال، هنگام جابجایی مواد، سرعت موتور می تواند تا 3000 دور در دقیقه باشد. اما پس از عبور از کاهنده، سرعت خروجی را می توان تا 30 دور در دقیقه کاهش داد و گشتاور را تا 100 برابر اصلی افزایش داد که باعث می شود جابجایی غلتک یا زنجیر با بار سنگین آسان شود. این روش ارسال اشیا دارای ویژگی قفل خودکار است. چرخ کرم حتی زمانی که تجهیزات خاموش است به دلیل اینرسی بار که عملکرد ایمنی را بالا نگه می دارد، به سمت دیگری نمی چرخد.

این کرم ساختار دندانی مارپیچ دارد و نحوه برخورد سطح دندان و چرخ کرم با یکدیگر از «اصطکاک تک نقطه ای» به «غلتیدن چند نقطه ای» تغییر کرده است. پس از افزایش سطح تماس، فشار واحد حدود 30٪ کاهش می یابد که تا حد زیادی سایش دنده و مشکلات گرمایش را کاهش می دهد. آزمایشات انجام شده در کارخانه ماشین آلات نشان می دهد که پس از 8 ساعت استفاده مداوم، دمای سطح کاهنده چرخ دنده مارپیچی 15 درجه سانتیگراد کمتر از مدل دندانه مستقیم است و سطح صدا نیز 10 دسی بل کمتر است. این طراحی به ویژه برای موقعیت هایی که سکوت بسیار مهم است، مانند خطوط بسته بندی مواد غذایی یا تجهیزات پزشکی خوب است. نه تنها می تواند سر و صدا را از سر راه کارگران جلوگیری کند، بلکه می تواند چرخ دنده ها را طولانی تر کند.

کاهنده از روانکاری استخر روغن و روانکاری پاشش استفاده می کند. هنگامی که کرم می چرخد، روغن به ناحیه مش بندی پرتاب می شود، جایی که یک لایه روغن متحرک را تشکیل می دهد که از تماس مستقیم فلز با یکدیگر جلوگیری می کند. پوسته دارای باله ها و شکاف هایی برای تهویه است که به از دست دادن گرما کمک می کند. دمای داخلی را می توان با گردش روغن روان کننده زیر 60 درجه سانتی گراد نگه داشت. به عنوان مثال، ماشین های ماینینگ باید 24 ساعت شبانه روز بدون وقفه کار کنند. به دلیل دمای بالا، کاهنده های معمولی می توانند روغن روان کننده را به کربن تبدیل کنند. EP-NRV-F می تواند با استفاده از طراحی اتلاف گرما که بازده گیربکس را در بیش از 95 درصد ثابت نگه می دارد از این نوع مشکلات جلوگیری کند.

کاهنده EP-NRV-F را می توان به صورت مدولار سفارشی کرد. کاربران می توانند نسبت کاهش، شکل شفت خروجی (جامد یا توخالی)، یا روش نصب آن (نصب پا یا نصب فلنج) را انتخاب کنند که برای آنها بهترین کارایی دارد. زمانی که یک کارخانه نساجی ماشین‌های جدید دریافت می‌کرد، مجبور بود کاهنده را مستقیماً به سروو موتور وارداتی متصل کند، اما اندازه شفت خروجی موتور با مدل استاندارد مطابقت نداشت. Raydafon توانست تنها در سه روز با تغییر قطر شفت ورودی و موقعیت کلید، تولید سفارشی را انجام دهد. این باعث صرفه جویی در هزینه تعویض کل سیستم گیربکس شد. این انعطاف پذیری آن را برای تغییر ماشین های قدیمی یا ساخت خطوط تولید جدید عالی می کند.

نظرات مشتریان

من دیوید پارکر از بریتانیا هستم. من تقریباً دو سال است که از گیربکس کرمی شما در کارگاه ماشینکاری خود در بیرمنگام استفاده می کنم. داره بهتر و بهتر میشه. وقتی تجهیزات را عوض کردم، فقط داشتم آن را امتحان می کردم. من انتظار نداشتم که مشکل قدیمی تولید گرمای زیاد و صدای شدید گیربکس فلزی را به طور کامل حل کند. دنده های دفع حرارت جعبه شما بسیار معقول است. پوسته پس از 12 ساعت کار مداوم فقط کمی گرم می شود. صدای مش بندی دنده حداقل 15 دسی بل کمتر از دستگاه اصلی است. کارگران در نهایت نیازی به استفاده از گوش گیر هنگام کار ندارند. اکنون این گیربکس تجهیزات مهر زنی سنگین ما را هدایت می کند. حتی قالب 400 کیلوگرمی را می توان بدون گیر کردن بالا و پایین آورد. عملکرد قفل خودکار، لغزنده را هنگامی که برق خاموش است، محکم قفل می کند. ما هرگز نگران امنیت نبوده ایم. من واقعاً محصولات و خدمات شما را دوست دارم. Raydafon برای دسته بعدی ارتقاء تجهیزات در اولویت قرار خواهد گرفت!

من سارا جانسون هستم، یک مشتری کانادایی. من بیش از یک سال است که از گیربکس کرمی شما در مزرعه خود در مانیتوبا استفاده می کنم. باید از این محصول تمجید کنم. گیربکس قبلی در زمستان خراب شد و دنده ها در دمای پایین مدام لیز می خوردند. من انتظار نداشتم گیربکس شما در محیط 20- درجه به آرامی کار کند. گلدان در تمام زمستان سال گذشته از زنجیره سقوط نکرد. مقاومت در برابر آب و هوا واقعا شگفت انگیز است. اکنون چندین تجهیزات در مزرعه ما از گیربکس Raydafon استفاده می کنند و کیفیت هرگز ما را ناامید نکرده است. من شما را به تعاونی های کشاورزی محلی توصیه کرده ام و همه گفتند که استفاده از آنها بی خطر است. آرزو می کنم کسب و کار شما بهتر و بهتر شود و در آینده در صورت نیاز دوباره از شما خرید خواهم کرد!

من مایکل تامپسون هستم و برای یک شرکت کوچک در ایالات متحده کار می کنم که تجهیزات اتوماسیون می سازد. من چندی پیش یک مجموعه کاهنده دنده حلزونی از Raydafon خریدم و از عملکرد آنها بسیار راضی هستم! ما همیشه از کاهنده های مارک اروپایی استفاده کرده ایم، اما زمان تحویل طولانی، قیمت بالا و زمان پاسخگویی پس از فروش کند است. این بار محصولات Raydafon را امتحان کردم و متوجه شدم که آنها به خوبی مارک های اروپایی هستند و حتی در کنترل صدا و خلاص شدن از گرما بهتر عمل می کنند. تیم فنی شما در طول فرآیند انتخاب با پیشنهاد بهترین مدل برای شرایط کاری ما و ایجاد نقشه‌های ابعاد نصب سفارشی برای ما به‌ویژه مفید بود. این ما را از مشکلات زیادی نجات داد. ما قطعاً به خرید محصولات Raydafon ادامه خواهیم داد و در آینده آنها را به دوستان خود خواهیم گفت! امیدوارم بتوانید به کار و خدمات خوب خود ادامه دهید و من مشتاقانه منتظر همکاری طولانی مدت با شما هستم!
