گیربکس سیاره ای Auger Series PGA برای فید میکسر
  • گیربکس سیاره ای Auger Series PGA برای فید میکسرگیربکس سیاره ای Auger Series PGA برای فید میکسر
  • گیربکس سیاره ای Auger Series PGA برای فید میکسرگیربکس سیاره ای Auger Series PGA برای فید میکسر

گیربکس سیاره ای Auger Series PGA برای فید میکسر

گیربکس‌های سیاره‌ای متحرک متحرک سری PGA برای میکسرهای تغذیه TMR و فیدرهای رژیمی که از PTO تراکتور 540 دور در دقیقه هدایت می‌شوند، ساخته شده‌اند. گشتاور پیوسته از 3810 نیوتن متر (PGA-502) تا 42000 نیوتن متر (PGA-4203/4204)، با نسبت های 11.1:1 تا 662.8:1 و خطوط ورودی استاندارد 1"3/8 Z6 یا 1"3/4 Z20 sp. چرخ دنده‌ها و شفت‌ها فولاد آلیاژی با استحکام بالا هستند که گاز کربنیک‌شده تا حدود HRC58 سختی سطح دندانی دارند. محفظه چدنی یک تکه از آب بندی دوگانه با استاندارد IP65 برای گرد و غبار، دوغاب و شستشو استفاده می کند. تولید شده توسط Raydafon در کارگاه ISO 9001 خود در نینگبو، چین، برای سازندگان میکسر OEM و به عنوان یک واحد جایگزین برای مزارع و فروشندگان. نسبت‌های سفارشی، فلنج‌های خروجی و وجه‌های نصب که برای طراحی ساخته شده‌اند. مدل میکسر یا طرح خود را برای انتخاب و نقل قول تایید شده ظرف 24 ساعت ارسال کنید.

گیربکس سیاره ای Auger Series PGA برای فید میکسر

یک کاهنده سیاره ای 540 دور در دقیقه برای میکسرهای TMR و فیدرهای رژیمی که گشتاور پیوسته 3810-42000 نیوتن متر با نسبت های 11.1:1 تا 662.8:1 ارائه می کند. محفظه چدنی، دنده آلیاژی-فولاد کربنی، آب بندی دوگانه و حفاظت IP65 برای کار روزانه در گرد و غبار، گل و لای و شستشو.

  • 3810–42000گشتاور پیوسته (N·m)
  • 11.1:1–662.8:1نسبت های موجود
  • 540 دور در دقیقهسرعت ورودی نامی
  • IP65حفاظت از گرد و غبار و آب

گیربکس سیاره ای Auger Drive سری PGA برای میکسرهای خوراک و واگن های TMR

سری PGA واحد محرک مارپیچ است که بین PTO تراکتور و پیچ اختلاط یک میکسر تغذیه قرار می گیرد. ورودی 540 دور در دقیقه از تراکتور از طریق یک مرحله سیاره‌ای به چرخش کم و با گشتاور بالا کاهش می‌یابد که مارپیچ برای بلند کردن و جمع کردن سیلو، یونجه و غلیظ بدون توقف نیاز دارد. از آنجایی که مسیر بار در چندین چرخ دنده سیاره ای مشترک است، درایو به اندازه کافی فشرده می ماند تا روی صفحه جلویی یا کناری میکسر بپیچد در حالی که همچنان گشتاور پیوسته از 3810 نیوتن متر در کوچکترین مدل تا 42000 نیوتن متر در بزرگ ترین مدل تولید می کند.

Raydafon سری PGA را در کارگاه خود در نینگبو، چین، تحت سیستم کیفیت ISO 9001 می‌سازد و آن را به تولیدکنندگان میکسر و فیدر رژیمی به عنوان یک واحد OEM و همچنین به نمایندگی‌ها به عنوان گیربکس جایگزین عرضه می‌کند. اگر دستگاه شما دارای PTO است، آن را با یک جفت کنیدشفت PTO برای میکسرهای خوراک; اگر میکسر شما به جای مرحله سیاره ای از یک مرحله اریب استفاده می کند، آن را مقایسه کنیدگیربکس میکسر خوراکمحدوده در همان سایت

گیربکس سیاره ای اوگر درایو چیست و چگونه کار می کند؟

گیربکس سیاره‌ای متحرک متحرک یک کاهنده کواکسیال است که در آن یک چرخ دنده خورشیدی چندین چرخ دنده سیاره‌ای را به حرکت در می‌آورد که در داخل یک چرخ دنده حلقه‌ای می‌چرخند در حالی که توسط حامل سیاره‌ای حمل می‌شود. بنابراین، گشتاور به جای یک جفت، از طریق چندین تماس دندانی به طور همزمان منتقل می شود، به همین دلیل است که یک واحد سیاره ای می تواند بار مخلوط کن سنگین را در یک محفظه کوتاه و گرد حمل کند و به همین دلیل در برابر شوکی که هنگام راه اندازی یک مارپیچ کامل در خوراک منجمد یا فشرده ایجاد می شود، مقاومت می کند.

در یک میکسر تغذیه، توالی ساده است: PTO تراکتور در 540 دور در دقیقه، کاهش سیاره ای به تقریباً 5-50 دور در دقیقه در شفت مارپیچ، و یک ضرب گشتاور که به یک تراکتور نسبتاً کوچک اجازه می دهد یک پیچ مخلوط کننده بزرگ را بچرخاند. همچنین به همین دلیل است که سری PGA توسط مزرعه‌هایی که تراکتورهای کوچک دارند انتخاب می‌شوند - گیربکس، نه تراکتور، نیروی چرخش اضافی را تامین می‌کند. همین اصل در مورد فیدرهای کارخانه سیلو و بیوگاز نیز صدق می کند، جایی که چرخش مداوم با سرعت پایین بیشتر از سرعت اوج اهمیت دارد.

مشخصات فنی و محدوده مدل

تمامی مدل ها دارای سرعت ورودی 540 دور در دقیقه هستند. برای مشاهده هر ستون، جدول را به طرفین حرکت دهید.

مدل گشتاور پیوسته (N·m) حداکثر گشتاور (N·m) نسبت i شفت ورودی
مدل های تک مرحله ای و دو مرحله ای
PGA-502 3,810 7620 12.36-15.51 1 اینچ 3/8 Z6
PGA-1002/3 8500 17000 16.8-30.6 1 اینچ 3/4 Z20
PGA-1202 11600 23200 11.1-19.4 1 اینچ 3/4 Z20
PGA-1602/3 15700 31400 13.4-47.5 1 اینچ 3/4 Z20
PGA-1702/3 15700 31400 13.4-47.5 1 اینچ 3/4 Z20
PGA-2102/3 21000 47000 12.1-62.1 1 اینچ 3/4 Z20
PGA-2502 23780 48000 13.6-23.6 1 اینچ 3/4 Z20
PGA-3003/4 30760 61520 25.7-84.4 1 اینچ 3/4 Z20
PGA-4203 42000 142000 27.8-91.4 1 اینچ 3/4 Z20
مدل های با نسبت بالا برای میکسرهای عمودی بزرگ و فیدرهای بیوگاز
PGA-1603 15700 31400 24.4-116.9 1 اینچ 3/4 Z20
PGA-1703 15700 31400 24.4-116.9 1 اینچ 3/4 Z20
PGA-2103 21000 47000 31.8-126.5 1 اینچ 3/4 Z20
PGA-2503 23780 48000 35.7-142.2 1 اینچ 3/4 Z20
PGA-3004 30760 61520 97.4-612.3 1 اینچ 3/4 Z20
PGA-4204 42000 142000 105.4-662.8 1 اینچ 3/4 Z20
  • حداکثر گشتاور پیک متناوبی است که گیربکس در هنگام راه اندازی یک مارپیچ بارگذاری شده می پذیرد. گشتاور پیوسته مقدار وظیفه اختلاط بدون وقفه است.
  • گزینه های شفت ورودی نشان داده شده پروفیل های PTO استاندارد 1"3/8 Z6 و 1"3/4 Z20 PTO هستند. سایر خطوط، اندازه‌های سوراخ و ابعاد فلنج خروجی را می‌توان برای طراحی شما ماشینکاری کرد.
  • گاهی اوقات می توان با ترکیب مراحل به نسبت های خارج از محدوده فهرست شده برای یک فریم خاص رسید - سرعت خروجی مورد نیاز را ارسال کنید و ما تأیید خواهیم کرد.

نحوه انتخاب مدل PGA مناسب برای میکسر

  1. چارچوب را با قدرت تراکتور و اندازه مارپیچ مطابقت دهید.میکسرهای کوچک 40 تا 80 اسب بخار معمولاً PGA-502 یا PGA-1002/3 را اجرا می کنند. واگن های TMR میان رده 80 تا 150 اسب بخار معمولاً از PGA-1602/3 تا PGA-2502 استفاده می کنند. میکسرهای عمودی بزرگ و فیدرهای بیوگاز تا PGA-3004 یا PGA-4204 حرکت می کنند.
  2. گشتاور پیوسته را در برابر وظیفه خود بررسی کنید.گشتاور مارپیچ مورد نیاز میکسر را با شکل پیوسته در جدول مقایسه کنید، نه با رقم پیک. مقدار اوج، فضای اصلی برای راه اندازی است، نه رتبه کاری.
  3. شفت ورودی را تایید کنید.اکثر تراکتورها در اروپا و آمریکای شمالی از 1 اینچ 3/8 Z6 در 540 دور در دقیقه استفاده می کنند، در حالی که ماشین های بزرگتر از 1 اینچ 3/4 Z20 استفاده می کنند. اسپلاین اشتباه رایج ترین خطای سفارشی است که می بینیم.
  4. نصب و سطح روغن را بررسی کنید.الگوی پیچ، فلنج خروجی و پرکننده روغن را در قاب میکسر تأیید کنید تا دستگاه در زاویه مشخص شده در دفترچه راهنما قرار گیرد.
  5. فاصله نگهداری را برنامه ریزی کنید.از درجه روغن و فاصله تغییر در دفترچه راهنما استفاده کنید. در صورتی که تیم خدمات شما برای سوابق گارانتی نیاز به یک برنامه زمانبندی کتبی تعمیر و نگهداری همراه با محموله داشته باشد.

مطمئن نیستید که کدام فریم مناسب است؟ نام تجاری میکسر، قطر مارپیچ، اسب بخار تراکتور و سرعت مارپیچ مورد نیاز را ارسال کنید — مهندسان ما قبل از سفارش، مدل و نسبت را تأیید خواهند کرد.

جزئیات محصول

هر دو عکس زیر واحد سری PGA هستند که ما تولید می کنیم: جعبه دنده مونتاژ شده با محفظه ریخته گری و ورودی PTO، و ترسیم ابعاد مورد استفاده برای بررسی های نصب.

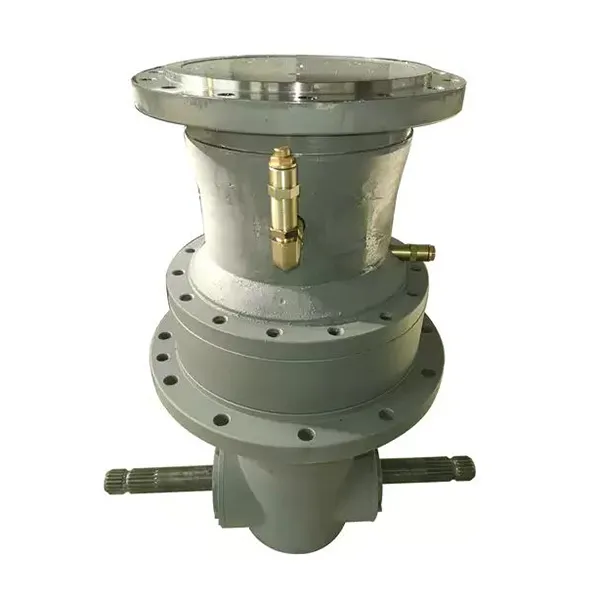

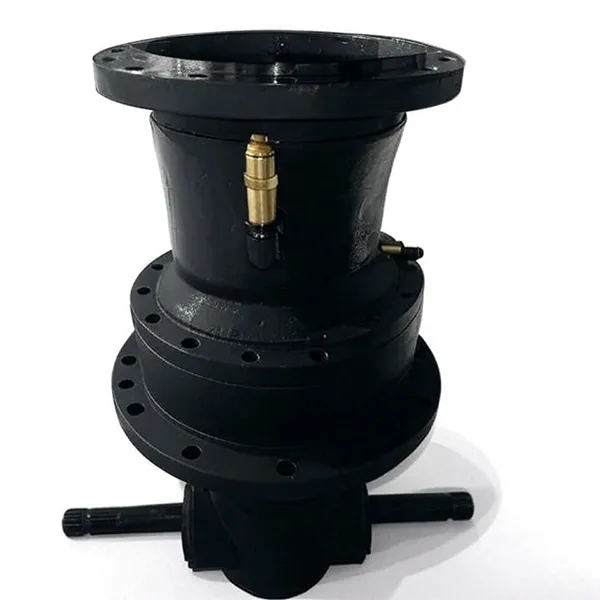

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
گیربکس سیاره ای متحرک متحرک سری PGA - محفظه چدنی، مرحله کاهش سیاره و شفت ورودی PTO.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
طرح کلی و ابعاد نصب گیربکس سیاره ای میکسر تغذیه سری PGA.

مواد، آب بندی و کیفیت ساخت

چرخ دنده و عملیات حرارتی

چرخ‌دنده‌ها و شفت‌ها از فولاد آلیاژی با استحکام بالا و کربن کربن‌شده با گاز ماشین‌کاری می‌شوند، سپس به سختی سطح دندانی در حدود HRC58 فرو می‌روند در حالی که هسته آن به اندازه‌ای سخت می‌ماند که ضربه را جذب کند. این ترکیب چیزی است که به سری PGA مقاومت سایشی آن در سیلاژ ساینده و تحمل آن در برابر شروع بارگذاری های مکرر می دهد، و به همین دلیل است که می توان همان قاب را در محدوده نسبت وسیعی بدون تغییر پوشش خارجی ارائه کرد.

مسکن و آب بندی

محفظه یک بدنه چدنی یک تکه است که حفره های یاتاقان را متحدالمرکز نگه می دارد و ارتعاشی را که یک محفظه ساخته شده منتقل می کند کاهش می دهد. آب بندی دوگانه در انتهای ورودی و خروجی، روان کننده را در داخل نگه می دارد و گرد و غبار، دوغاب و آب شستشو را خارج می کند و سطح حفاظت IP65 را به دستگاه می دهد. نوک سینه‌های گریس و نقطه پر کردن روغن به گونه‌ای قرار گرفته‌اند که می‌توان سرویس‌های معمولی را با میکسر در موقعیت کاری خود انجام داد.

تست قبل از ارسال

هر گیربکس قبل از بسته‌بندی کار می‌کند و بررسی می‌شود: بدون بار کارکردن برای تأیید چرخش صاف و آب‌بندی روغن، تأیید عکس‌العمل و الگوی تماس در مجموعه دنده، و بازرسی نهایی اسپلین ورودی و فلنج خروجی. سوابق آزمایش را می توان به اسناد حمل و نقل پیوست زمانی که پروژه شما به شواهد مستند نیاز دارد.

مزایای کلیدی برای اپراتورهای میکسر خوراک

  1. هزینه سوخت کمترراندمان انتقال بالا به این معنی است که توان کمتری بین PTO و مارپیچ از دست می‌رود و مصرف سوخت را تقریباً 30 درصد در کار اختلاط مشابه کاهش می‌دهد.
  2. شروع سریع تر، بدون پیش گرم کردن.مجموعه دنده به سرعت به حالت کار می رسد، بنابراین دسته های صبح زود و مخلوط های شارژی نیازی به گرم کردن طولانی ندارند.
  3. اختلاط با سرعت بالا پایدار.مجموعه دنده دقیق سرعت چرخش را از طریق یونجه، سیلو و کنسانتره ثابت نگه می دارد، بنابراین جیره به جای طبقه بندی به طور یکنواخت مخلوط می شود.
  4. درایو نرم تر و ماندگارتر.یک طرح سیاره ای متقارن، نیروی انتقال را متعادل می کند و بارهای گیر و سایش مکانیکی را در کل خط محرکه کاهش می دهد.
  5. تغییر نسبت خودکار تحت بار.دستگاه در حالت گشتاور بالا شروع به کار می کند که خوراک فشرده یا یخ زده را تجزیه می کند، سپس برای بقیه دسته به حالت سریعتر تغییر می کند.
  6. با تراکتورهای کوچک کار می کند.تقویت گشتاور به یک تراکتور کوچکتر و ارزان‌تر اجازه می‌دهد همان مارپیچ را به حرکت درآورد و ماشین‌های بزرگ‌تر را برای کارهای میدانی دیگر آزاد کند.
  7. عمر طولانی تر خط محرکه PTOگشتاور راه اندازی کم، شوک وارده به PTO تراکتور و کوپلینگ شفت را کاهش می دهد و فواصل تعویض کوپلینگ را 2 تا 3 برابر افزایش می دهد.
  8. عملکرد آرام تر و پایدارتر.مش بندی چند دندانه ارتعاش انتقال را جذب می کند، نویز را کاهش می دهد و خطر شل شدن بست ها را کاهش می دهد.
  9. عملیات راحت ترتعویض خودکار مداخله دستی را کاهش می دهد، بنابراین اپراتور به جای گیربکس مراقب جیره و ماشین است.
  10. کیفیت مستند.تولید ISO 9001، ماشین کاری و مونتاژ شده در کارخانه خودمان، با قطعات یدکی و پشتیبانی فنی پس از تحویل.

ارقام صرفه جویی در مصرف سوخت و فاصله سرویس در بالا بر اساس طراحی جعبه دنده و وظیفه معمولی میکسر خوراک ما است. نتایج واقعی به تراکتور، جیره و شرایط عملیاتی بستگی دارد.

تنظیمات و نصب موجود

سری PGA به عنوان یک انتقال سیاره ای جامد و جمع و جور عرضه می شود که در سه طرح میکسر معمولی پیچ می شود. به ما بگویید کدام یک را می‌سازید یا اجرا می‌کنید، و فلنج خروجی، صفحه نصب و موقعیت پر کردن روغن بر این اساس تنظیم می‌شوند.

میکسرهای کامیونی

درایو مارپیچ گرفته شده از PTO موتور کامیون یا موتور هیدرولیک از طریق جعبه دنده، با محفظه نصب شده بر روی صفحه جلویی میکسر.

ماشین های خودکششی

گیربکس نصب شده روی شاسی متحرک، جایی که طرح سیاره ای با لرزش کم از مجموعه دنده در برابر شوک سفر محافظت می کند.

میکسرهای ثابت و ثابت

کار مداوم در نیروگاه های بیوگاز، مراکز تغذیه و تاسیسات ثابت TMR، که در آن می توان خنک کننده نفت و دسترسی به خدمات را در آن برنامه ریزی کرد.

برنامه های کاربردی

سری PGA چرخش میکسرهای خوراک و سیستم های تغذیه کارخانه بیوگاز را هدایت می کند. تاسیسات معمولی عبارتند از:

  • میکسرهای تغذیه TMR عمودی و افقی و فیدرهای رژیمی
  • مارپیچ و نوار نقاله پیچ در مراکز خوراک و آشپزخانه های خوراک دام در مزرعه
  • خطوط اختلاط سیلو و کاه که در آن مواد فشرده باید شکسته شوند
  • میکسرهای مواد اولیه کارخانه بیوگاز و پیچ های دوز که به طور مداوم کار می کنند
  • بستر و بستر پخش کننده با استفاده از همان اصل درایو مارپیچ
  • تعویض گیربکس های فرسوده در میکسرهای موجود سایر برندها

اگر دستگاه شما در این لیست نیست، برنامه کاربردی و چرخه کار را شرح دهید. گیربکسی که مناسب یک فیدر بیوگاز ثابت است ممکن است به مشخصات روغن یا زاویه نصب متفاوتی برای واگن TMR سوار بر کامیون نیاز داشته باشد.

نظرات مشتریان

★★★★★

رابرت مارتینزپیمانکار خط لوله و تجهیزات سایت، هیوستون، ایالات متحده آمریکا

ما از این گیربکس‌های سیاره‌ای در کار خط لوله خلیج فارس استفاده کردیم که در آن پاشش نمک و لرزش ثابت طبیعی است. در طول شش ماه کار مداوم، واحدها ثابت ماندند، بدون تغییر قابل اندازه گیری در دقت مش بندی دنده. آنها اکنون موقعیت دهنده جوش ما را هدایت می کنند و بازو را حتی در زمین جزر و مدی ناهموار ثابت نگه می دارند. برای فاز بعدی خط لوله، آنها در لیست تامین کنندگان تایید شده ما هستند.

★★★★★

سوفی دوبوامدیر تولید، کارخانه قطعات خودرو، لیون، فرانسه

دو سال در خط مهر زنی ما و دقت موقعیت یابی هنوز در محدوده 0.02 ± میلی متر باقی می ماند، حتی در ورق آلومینیومی نازک. بازده پاس اول ما پس از تعویض به این واحدها حدود 15 درصد بهبود یافت و گیربکس ها به چیزی فراتر از تعویض روغن برنامه ریزی شده نیاز ندارند.

★★★★★

مارکو روسیخریدار تعمیر و نگهداری، ماشین آلات نساجی، ایتالیا

من نگران اختلاف ولتاژ بین اروپا و چین بودم و مهندسان آنها یک شبه یک طرح انطباق تهیه کردند و یک ماژول کنترل ولتاژ دوگانه را تهیه کردند. جعبه چوبی حتی شامل روان کننده صحیح و یک دفترچه راهنمای تعمیر و نگهداری به زبان ایتالیایی با یک تماس محلی با قطعات یدکی بود. رابط نصب دقیقاً با محور محرک ماشین بافندگی ما مطابقت داشت، بدون هیچ حرکت محوری در طول راه اندازی.

سوالات متداول خریدار

  • کدام مدل PGA برای میکسر خوراک من مناسب است؟اسب بخار تراکتور، قطر مارپیچ و سرعت مارپیچ مورد نیاز را با ستون گشتاور پیوسته مطابقت دهید: میکسرهای 40 تا 80 اسب بخار معمولاً از PGA-502 یا PGA-1002/3 استفاده می کنند، واگن های TMR 80 تا 150 اسب بخار از PGA-1602/3 به PGA-2502 و میکسرهای عمودی bioog30 یا PGA-2504 استفاده می کنند. PGA-4204. مشخصات میکسر خود را برای ما ارسال کنید و ما مدل و نسبت را تایید خواهیم کرد.
  • تفاوت بین گشتاور پیوسته و حداکثر گشتاور چیست؟گشتاور پیوسته امتیازی برای اختلاط بدون وقفه است. حداکثر گشتاور پیک متناوبی است که واحد هنگام راه اندازی مارپیچ بارگذاری شده می پذیرد. گیربکس را روی شکل پیوسته اندازه بگیرید و قله را به عنوان فضای سر راه اندازی در نظر بگیرید.
  • به کدام شفت ورودی PTO نیاز دارم؟گزینه های استاندارد 1 اینچ 3/8 Z6 برای اکثر تراکتورهای 540 دور در دقیقه و 1 اینچ 3/4 Z20 برای ماشین های بزرگتر هستند. اگر PTO شما یک spline، حفره یا اندازه متفاوت است، نقشه را ارسال کنید و ما ورودی را ماشینکاری می کنیم تا مطابقت داشته باشد.
  • آیا گیربکس در برابر گرد و غبار و آب محافظت می شود؟بله. محفظه چدنی از آب بندی دوگانه در انتهای ورودی و خروجی تا سطح حفاظت IP65 استفاده می کند که گرد و غبار، دوغاب و شرایط شستشوی مزرعه روزانه را پوشش می دهد.
  • آیا می توانم نسبت سفارشی، فلنج یا روکش مسکن را سفارش دهم؟بله. Raydafon دنده‌ها را ماشین‌کاری می‌کند و واحدها را در کارخانه خود مونتاژ می‌کند، بنابراین نسبت‌های سفارشی، فلنج‌های خروجی، وجه‌های نصب، موقعیت‌های پر کردن روغن و تکمیل رنگ برای طراحی برنامه‌های OEM تولید می‌شوند.
  • در مورد زمان تحویل، قطعات یدکی و گارانتی چطور؟فریم های استاندارد در یک برنامه زمانی کوتاه ارسال می شوند و واحدهای سفارشی از نقشه تایید شده پیروی می کنند. مجموعه دنده های یدکی، مهر و موم و یاتاقان ها به طور جداگانه در دسترس هستند و شرایط گارانتی در قیمت ذکر شده است. تعداد و پورت تحویل خود را با قیمت ثابت ظرف 24 ساعت ارسال کنید.

محصولات مرتبط و مطالعه بیشتر

Raydafon کل درایو را در اطراف یک میکسر تغذیه تامین می کند، بنابراین می توانید گیربکس، شفت و کوپلینگ ها را از یک کارخانه و یک استاندارد بازرسی سفارش دهید:

درخواست قیمت گیربکس سری PGA کنید

مدل یا نقشه میکسر، اسب بخار تراکتور، سرعت مارپیچ مورد نیاز و پورت تحویل را ارسال کنید. مهندسان ما قاب، نسبت و شفت ورودی را تأیید می‌کنند، سپس در عرض 24 ساعت با قیمت ثابت پاسخ می‌دهند.
