سیلندر تلسکوپی ریچ استکر
  • سیلندر تلسکوپی ریچ استکرسیلندر تلسکوپی ریچ استکر
  • سیلندر تلسکوپی ریچ استکرسیلندر تلسکوپی ریچ استکر

سیلندر تلسکوپی ریچ استکر

Raydafon سیلندرهای هیدرولیک تلسکوپی چند مرحله‌ای را برای بوم‌های ریچ استکر، با قطر سوراخ استاندارد 200 میلی‌متر تا 220 میلی‌متر، قطر میله‌ای 150 میلی‌متر تا 180 میلی‌متر، حداکثر ضربه تا 8000 میلی‌متر و حداکثر فشار کاری 30 مگاپاسکال تولید می‌کند. طراحی مرحله تو در تو، یک حرکت تلسکوپی طولانی از طول بسته فشرده ایجاد می کند، و بزرگترین مرحله بالاترین نیرو را در شروع بالابر ارائه می دهد - خروجی سیلندر مطابق با منحنی بار بوم. به عنوان اتصالات OEM یا به عنوان یک واحد جایگزین ساخته شده به نقشه اصلی، از جمله تعداد مراحل، ترتیب نصب و موقعیت های پورت عرضه می شود. تولید شده در کارخانه خود Raydafon در نینگبو، چین، با کیت های مهر و موم و قطعات یدکی که به طور جداگانه در دسترس هستند. مدل دستگاه، قطر سوراخ و میله، ضربه مورد نیاز، فشار کاری و نوع نصب را برای قیمت در 24 ساعت ارسال کنید.

سیلندر تلسکوپی ریچ استکر - حفره 200-220 میلی متر، ضربه تا 8000 میلی متر

یک سیلندر هیدرولیک تلسکوپی چند مرحله ای برای بوم انباشته های دسترسی ظروف. پنج یا چند مرحله امتدادی یک طول بسته کوتاه را به یک حرکت کاری طولانی تبدیل می‌کند، بنابراین پخش‌کننده را می‌توان بدون استوانه تک مرحله‌ای طولانی‌تر و سنگین‌تر در ارتفاع و در دسترس قرار داد. تولید شده توسط Raydafon در Ningbo، چین، و به عنوان اتصالات OEM یا به عنوان یک واحد جایگزین برای نقشه کشی عرضه می شود.

  • 200-220 میلی مترقطر سوراخ
  • 150-180 میلی مترقطر میله
  • ≤ 8000 میلی مترحداکثر سکته مغزی
  • 30 مگاپاسکالحداکثر فشار کاری
  • تلسکوپیدرایو بوم چند مرحله ای

تولید کننده سیلندر تلسکوپی ریچ استکر — حفره 200–220 میلی متر، ضربه تا 8000 میلی متر

این سیلندر درایو خطی برای بوم استاکر دسترسی است: فشار هیدرولیک ابتدا وارد بزرگترین مرحله می شود و هر مرحله متوالی به ترتیب گسترش می یابد تا یک حرکت طولانی و کنترل شده از طول بسته فشرده ایجاد کند. این عمل تلسکوپی چیزی است که به بوم اجازه می دهد در حالی که پخش کننده روی یک کانتینر قرار می گیرد، بلند شود، گسترش یابد و نگه داشته شود - عملیاتی که تعیین می کند یک ترمینال چند کانتینر در هر شیفت حرکت کند.

Raydafon این سیلندر را در کارخانه خود در نینگبو، چین، هم برای عرضه OEM و هم برای عرضه پس از فروش تولید می کند. قطر سوراخ استاندارد 200 میلی متر تا 220 میلی متر با قطر میله 150 میلی متر تا 180 میلی متر، حداکثر ضربه تا 8000 میلی متر و حداکثر فشار کاری 30 مگاپاسکال است. اگر دستگاه شما از ترکیب مرحله یا چیدمان نصب متفاوت استفاده می کند، نقشه اصلی یا مدل دستگاه را ارسال کنید و ما آن را مطابقت خواهیم داد. سیلندرهای هیدرولیک مربوطه از همان کارخانه شامل موارد عریض تر استسیلندرهای هیدرولیک تلسکوپیمحدوده وسیلندرهای هیدرولیک جرثقیل متحرکخانواده

مشخصات فنی

  • نام محصولسیلندر تلسکوپی استاکر
  • تابعحرکت تلسکوپی خطی بوم
  • قطر سوراخ200 میلی متر - 220 میلی متر
  • قطر میله150 میلی متر - 180 میلی متر
  • حداکثر سکته مغزی≤ 8000 میلی متر (طول گسترش تلسکوپی)
  • حداکثر فشارفشار کاری 30 مگاپاسکال
  • برنامهدسترسی به پشته
  • نصببرای طراحی ماشینی - چیدمان پین، فلنج یا کلاف
  • سفارشی سازیتعداد مراحل، سکته مغزی، سوراخ، میله، نصب و موقعیت پورت

برگه مشخصات سیلندر تلسکوپی استاکر استاندارد.

مورد مشخصات
نام محصول سیلندر تلسکوپی ریچ استکر
ویژگی ها حرکت تلسکوپی خطی بوم را متوجه می شود
قطر سوراخ 200 میلی متر - 220 میلی متر
قطر میله 150 میلی متر - 180 میلی متر؛ حداکثر ضربه ≤ 8000 میلی متر
فشار حداکثر 30 مگاپاسکال
برنامه های کاربردی دسترسی به پشته

لطفا به سکته مغزی و فشار توجه داشته باشید:رقم 8000 میلی‌متر حرکت تلسکوپی سیلندر است، نه ارتفاع بالابر دستگاه - ارتفاع کلی بلند کردن به هندسه بوم انباشته دسترسی خاص شما بستگی دارد. عدد 30 مگاپاسکال حداکثر فشار کاری سیلندر است. فشار نامی سیستم هیدرولیک دستگاه خود را تأیید کنید تا سیلندر در برابر فشاری که واقعاً در سرویس مشاهده می کند انتخاب شود.

نحوه عملکرد یک سیلندر تلسکوپی روی یک ریچ استکر

یک سیلندر تلسکوپی از یک جهت با سیلندر تک مرحله ای تفاوت دارد: به جای یک پیستون و یک میله، از یک سری مراحل تو در تو استفاده می کند که به ترتیب گسترش می یابند. بزرگترین استیج بیشترین مساحت موثر را دارد و بنابراین بیشترین نیرو را تولید می کند، بنابراین سنگین ترین قسمت بالابر - شکستن بار و شروع بوم به سمت بالا - توسط استیج با بیشترین مزیت مکانیکی اداره می شود. با گسترش مراحل، ناحیه موثر کاهش می‌یابد و نیرو کاهش می‌یابد در حالی که سفر افزایش می‌یابد، که با تغییر لحظه بار بوم در هنگام بالا آمدن مطابقت دارد.

این ترتیب مشکل بسته بندی را نیز حل می کند. یک سیلندر تک مرحله‌ای با کورس 8 متری به طول بسته نزدیک به کورس آن نیاز دارد که هرگز در امتداد بوم قرار نمی‌گیرد. مراحل تو در تو از کسری از طول بسته، حرکت یکسانی را ایجاد می‌کنند، به همین دلیل است که استکرهای دستی، جرثقیل‌های متحرک و تریلرهای تخلیه، همگی از سیلندرهای تلسکوپی به جای سیلندرهای تک مرحله‌ای بلند استفاده می‌کنند.

دو جزئیات طراحی در این برنامه عمر مفید را تعیین می کنند. اولین مورد، آب بندی است: هر مرحله مجموعه و راهنمای خود را دارد و تناسب مرحله به مرحله باید همراستا باشد تا مهر و موم ها به طرفین بارگذاری نشوند. حالت دوم وضعیت سطح است: میله های در معرض دید و سطوح مرحله همان چیزی است که مهر و موم ها با آن برخورد می کنند، بنابراین نمره گذاری از سنگ ریزه یا مرحله خمیده مستقیماً منجر به نشت می شود. فیلتراسیون صحیح و بازرسی منظم آب‌بندهای برف‌پاک‌کن به اندازه خود سیلندر زمانی که دستگاه در شیفت‌های طولانی در یک پورت کار می‌کند، اهمیت دارد.

جزئیات محصول

عکس‌هایی از سیلندر تلسکوپی استاکر دسترسی که ما تولید می‌کنیم - آرایش مرحله، سطح میله و رابط نصب.

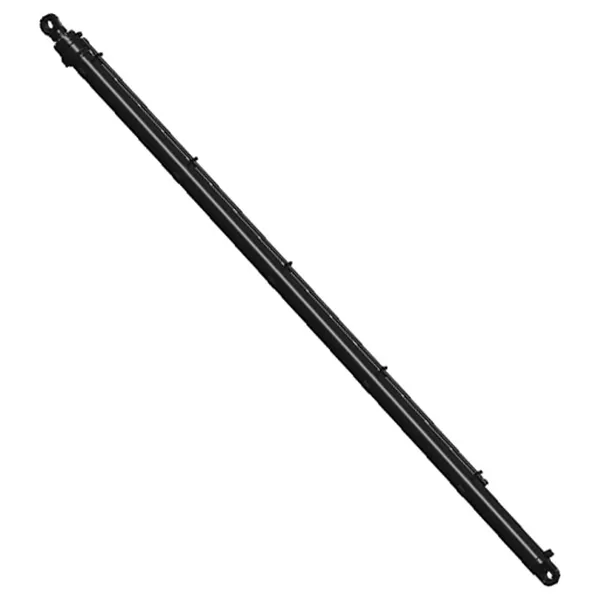

Reach stacker telescopic cylinder showing nested stages and rod surface
سیلندر تلسکوپی استاکر - مراحل تو در تو، سطح میله و رابط نصب.

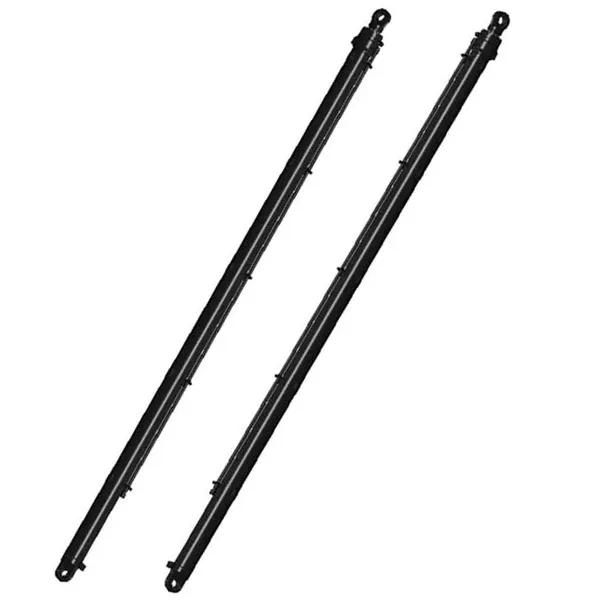

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
سیلندر هیدرولیک تلسکوپی چند مرحله ای برای برنامه های کاربردی بوم استاکر.
Reach stacker telescopic cylinder before packing and shipment
سیلندر مونتاژ شده بازرسی شده و برای حمل و نقل آماده شده است.
Reach stacker telescopic cylinder stage detail and seal arrangement
جزئیات مرحله و آرایش مهر و موم سیلندر تلسکوپی.

مزایای محصول

  • دسترسی طولانی از یک طول بسته کوتاهساختار چند مرحله‌ای تا 8000 میلی‌متر حرکت حرکتی ارائه می‌کند در حالی که سیلندر جمع‌شده را در امتداد بوم فشرده نگه می‌دارد، بنابراین دستگاه می‌تواند پخش‌کننده را در ارتفاع و در فاصله‌ای بدون حمل سیلندر تک مرحله‌ای طولانی‌تر و سنگین‌تر قرار دهد.
  • نیرو در جایی که بالابر به آن نیاز داردبزرگترین مرحله بیشترین نیرو را در شروع بالابر فراهم می کند، زمانی که لحظه بار روی بوم بیشترین مقدار را دارد و مراحل کوچکتر حرکت را فراهم می کنند. که خروجی سیلندر را با منحنی بار واقعی دستگاه مطابقت می دهد.
  • ساخته شده برای وظیفه کانتینر سنگینسیلندر از فولاد مخصوص با کیفیت بالا تولید می شود و برای چرخه های کاری مداوم عملیات بندر طراحی شده است، با آرایش آب بندی مشخص شده برای شیفت های طولانی تحت بار به جای استفاده متناوب.
  • عرضه مستقیم کارخانهسیلندر در کارخانه خود Raydafon تولید و مونتاژ می شود، بنابراین هیچ حاشیه تجاری بین شما و تولید وجود ندارد و نقشه ها، مهر و موم ها و قطعات یدکی برای طول عمر دستگاه در دسترس هستند.
  • بر اساس نقشه ماشین شما ساخته شده استحفره، میله، ضربه، شمارش مرحله، ترتیب نصب و موقعیت های پورت را می توان به نقشه اصلی تولید کرد، که برای واحدهای جایگزینی که رابط نصب باید با بوم موجود مطابقت داشته باشد، اهمیت دارد.
  • چرخه بارگیری و تخلیه را کوتاه می کندموقعیت دقیق و قابل تکرار پخش کننده اجازه می دهد تا یک کانتینر از اسکله یا عرشه بلند شود و با حرکات کمتری در جای خود قرار گیرد و زمان صرف هر کشتی در اسکله و زمان انتظار وسایل نقلیه جاده ای در ترمینال را کاهش دهد.

عمر خستگی، عمر آب بندی و حداکثر نیرو به سوراخ، فشار، چرخه کار و میزان کنترل آلودگی در مدار هیدرولیک دستگاه بستگی دارد. مدل ماشین، فشار کاری و ضربه مورد نیاز را به ما بدهید و ما پیکربندی سیلندر را در برابر باری که واقعاً مشاهده می‌کند تأیید می‌کنیم.

برنامه های کاربردی

کاربرد اصلی، بوم یک پشته‌کننده دسترسی کانتینری است، اما همان نوع سیلندر تلسکوپی در هر جایی که باید از یک طول نصب کوتاه در یک دستگاه متحرک، یک حرکت طولانی تولید شود، استفاده می‌شود.

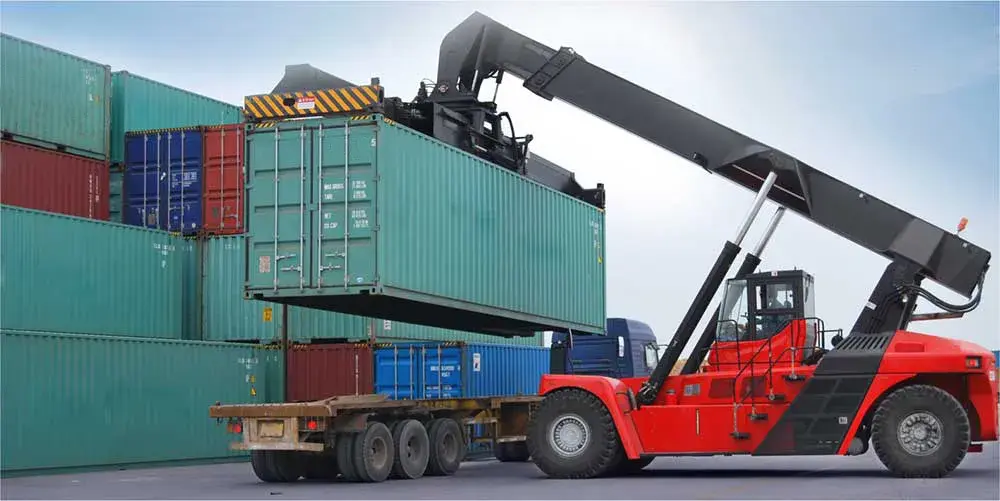

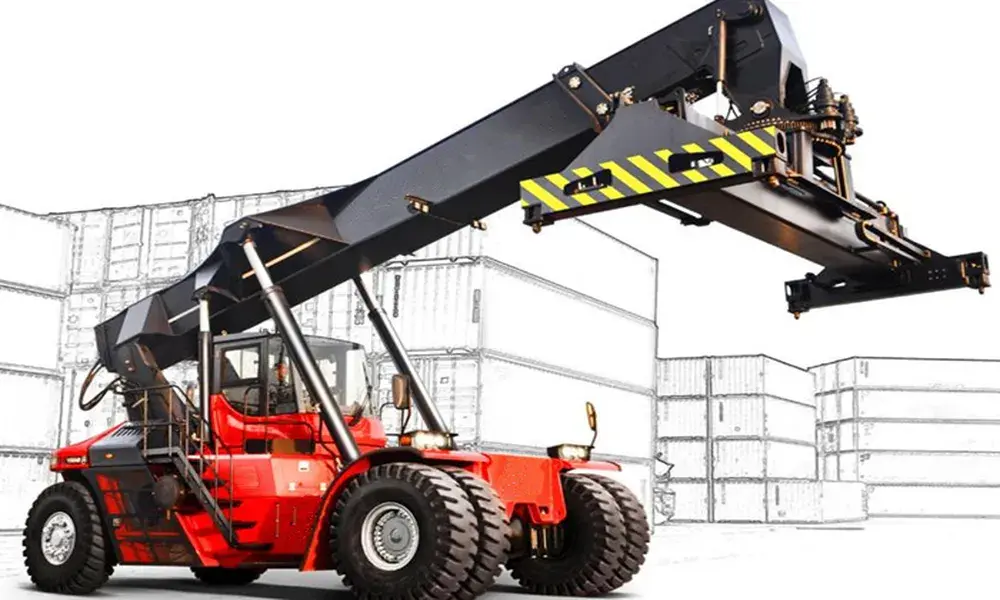

Reach stacker telescopic cylinder installed on a container handling machine boom
سیلندر تلسکوپی استاکر در حال خدمت در دستگاه جابجایی کانتینر است.

ترمینال بندر و کانتینر

بالابر و گسترش بوم روی استکرهای دسترسی که کانتینرها را بین اسکله، حیاط و وسایل نقلیه جاده ای تحت عملیات شیفت مداوم حرکت می دهند.

محوطه ها و انبارهای لجستیک

ماشین‌هایی که انباشته‌های متراکم را انجام می‌دهند، جایی که پخش‌کننده باید به دقت در ارتفاع و فاصله بدون تغییر موقعیت شاسی قرار گیرد.

ایستگاه های حمل و نقل و باربری

عملیات با گردش بالا که در آن چرخه های بارگیری و تخلیه در طول روز تکرار می شود و قابلیت اطمینان سیلندر مستقیماً توان عملیاتی را تعیین می کند.

جرثقیل های متحرک

پسوند بوم تلسکوپی، که در آن اصل مرحله یکسان، از یک طول بسته قابل حمل و نقل فاصله ایجاد می کند.

تجهیزات تخلیه کننده و تریلر

سیلندرهای بالابر چند مرحله ای برای بالا بردن بدنه و بالا بردن سکو، که در آن سکته مغزی نسبت به فضای نصب موجود طولانی است.

تعویض و مقاوم سازی

جایگزینی مستقیم یک سیلندر بوم فرسوده یا آسیب دیده بر روی یک استاکر موجود، تولید شده در برابر نقشه اصلی یا نمونه اندازه گیری شده.

سوالات متداول خریدار

  • این به چه سوراخ، ضربه و فشاری روی سیلندر تلسکوپی استکر می رسد؟قطر سوراخ استاندارد 200 میلی متر تا 220 میلی متر، قطر میله 150 میلی متر تا 180 میلی متر، حداکثر ضربه تا 8000 میلی متر و حداکثر فشار کاری 30 مگاپاسکال است. ارتفاع کلی بلند کردن به هندسه بوم دستگاه شما بستگی دارد، نه به سکته به تنهایی، بنابراین هر دو را هنگام مشخص کردن تأیید کنید.
  • آیا این سیلندر یک قطعه OEM یا جایگزین است؟این توسط Raydafon در کارخانه خود تولید می شود و می تواند به عنوان اتصالات OEM برای سازندگان ماشین یا به عنوان یک واحد جایگزین برای ماشین های در حال خدمت عرضه شود. برای تعویض، نقشه اصلی، مدل دستگاه یا ابعاد اندازه گیری شده سیلندر خراب را ارسال کنید.
  • چگونه بفهمم که نصب با بوم من مطابقت دارد؟نصب بر اساس نقشه انجام می شود - چیدمان پین، فلنج یا گیره، همراه با موقعیت های پورت. طرح یا عکسی از استوانه موجود را با ابعاد اصلی آن ارسال کنید تا قبل از نقل قول، رابط کاربری را تایید کنیم.
  • برای نقل قول به چه اطلاعاتی نیاز دارید؟مدل دستگاه، قطر سوراخ و میله، ضربه مورد نیاز، فشار کاری، تعداد مراحل در صورت طراحی چند مرحله ای، نوع و مقدار نصب. هرچه تعداد بیشتری از این موارد را با پرس و جو دریافت کنیم، سریعتر می توانیم طرح و قیمت را تأیید کنیم.
  • چه چیزی بر عمر مفید سیلندر تلسکوپی تأثیر می گذارد؟تمیزی روغن هیدرولیک، وضعیت مهر و موم برف پاک کن و هم ترازی تک تک مراحل عوامل اصلی هستند. آلودگی یا سطح پله دار به مهر و موم آسیب می رساند و منجر به نشتی می شود، بنابراین فیلتراسیون و بازرسی منظم به اندازه مشخصات سیلندر اهمیت دارد.
  • زمان سرب چقدر است و آیا می توان آب بند یدکی را تهیه کرد؟زمان تحویل بستگی به این دارد که آیا سیلندر با نقشه موجود مطابقت دارد یا به پیکربندی جدید نیاز دارد، و معمولاً ظرف 24 ساعت پس از دریافت درخواست، با نقل قول تأیید می شود. کیت های مهر و موم و اجزای جایگزین را می توان به طور جداگانه عرضه کرد تا دستگاه پس از خرابی آب بندی مجدداً به سرویس بازگردد.

محصولات مرتبط و مطالعه بیشتر

درخواست یک نقل قول سیلندر تلسکوپی Reach Stacker

مدل دستگاه، قطر سوراخ و میله، ضربه مورد نیاز، فشار کاری، نوع و مقدار نصب - یا نقشه اصلی را ارسال کنید. ما پیکربندی را در برابر رونق شما تأیید می کنیم و با قیمت و زمان تحویل ظرف 24 ساعت پاسخ می دهیم.

اکنون درخواست را ارسال کنید

* شکل 8000 میلی متری استوانه ای است، نه ارتفاع بالابر ماشین. لطفاً قبل از سفارش، فشار کاری نامی سیستم هیدرولیک خود و ابعاد نصب را تأیید کنید.
