چرخ دنده های نایلونی

Raydafon چرخ دنده های نایلونی سفارشی را در PA66، POM، UHMWPE، ABS، PTFE، PPS و PEEK در کارخانه خود در نینگبو، چین تولید می کند. ماژول ها از M1 تا M12 و بالاتر اجرا می شوند، درجه های دقیق از DIN6 تا DIN9، تولید شده به ISO، DIN، ANSI، JIS، BS یا طراحی خودتان. PA66 تقویت‌شده با الیاف تقریباً 60 درصد عمر سایش طولانی‌تری نسبت به نایلون معمولی می‌دهد و چرخ دنده‌ها خود روان‌کار هستند - بدون نقطه روغن‌کاری، کارکرد آرام‌تر و کسری از وزن فلز. نمونه‌های اولیه را می‌توان قبل از اینکه ابزارسازی انجام شود، ماشین‌کاری کرد، سپس برای حجم‌دهی به قالب‌گیری منتقل کرد. زمان تحویل نمونه 20 روز کاری، انبوه 25 روز، پرداخت با T/T یا L/C، قیمت نمونه از 2 تا 100 دلار بسته به اندازه و مواد است. کاربردهای معمولی عبارتند از: ماشین‌های کنترل خودکار، حمل نیمه‌رسانا، تجهیزات پزشکی، ردیاب‌های خورشیدی، ماشین‌ابزار و سیستم‌های پارکینگ. نقاشی یا نمونه خود را برای نقل قول ظرف 24 ساعت ارسال کنید.

چرخ دنده های نایلونی - قالب گیری و ماشین کاری سفارشی، M1 تا M12

Raydafon چرخدنده های خار نایلونی را در PA، POM، UHMWPE، ABS، PTFE، PPS و PEEK برای درایوهایی که نیاز به کارکرد آرام و بدون روغن کاری دارند، تولید می کند. ماژول هایی از M1 تا M12 (و ​​فراتر از آن)، دقت به DIN6-DIN9، استانداردهای ISO، DIN، ANSI، JIS و BS، ساخته شده برای طراحی یا مهندسی معکوس از نمونه شما.

محدوده ماژول
M1 – M12+
مواد
PA / POM / PEEK…
درجه دقیق
DIN6 - DIN9
زمان نمونه برداری
20 روز کاری
زمان تحویل انبوه
25 روز
شرایط پرداخت
T/T، L/C

چرخ دنده های نایلونی سفارشی — تولید کننده و تامین کننده در چین

Raydafon در کارگاه خود در نینگبو، چین، چرخ‌دنده‌های نایلونی می‌سازد، برای OEM‌هایی که به جای قطعه کاتالوگ، به تعداد دندان، سوراخ، توپی یا مواد خاص نیاز دارند. یک نقشه با ابعاد یا یک نمونه چرخ دنده ارسال کنید و ما مطابق با درجه پلیمری که با بار، سرعت و محیط شما مطابقت دارد، برش می دهیم یا قالب می زنیم. از آنجایی که ما هم قالب‌گیری و هم ماشین‌کاری را انجام می‌دهیم، همان پروژه می‌تواند با یک نمونه اولیه ماشین‌کاری شده شروع شود و پس از اصلاح هندسه به قسمت تولید قالب‌گیری شده منتقل شود - که خطر ابزارسازی را از اولین نمونه‌های شما حذف می‌کند.

خریداران معمولی سازندگان ماشین‌های مونتاژ و کنترل خودکار، تجهیزات حمل نیمه‌رسانا، دستگاه‌های پزشکی، ماشین‌ابزار، سیستم‌های پارکینگ و تجهیزات حمل‌ونقل هستند، جایی که یک دنده خود روان‌کننده نقطه روغن‌کاری را از برنامه تعمیر و نگهداری حذف می‌کند. اگر به جای چرخ دنده به تنهایی به یک خانواده دنده پلاستیکی نیاز دارید، قسمت کامل را ببینیددنده پلاستیکیمحدوده اگر وظیفه فراتر از پلیمر، فلز باشدچرخ دندهخطی از همان کارخانه آن را پوشش می دهد.

مشخصات و گزینه های موجود

M1 – M12+محدوده مدل (M4، M5، M8 و بزرگتر در صورت درخواست)
DIN6 - DIN9نمرات دقیق
60%طول عمر با PA66 تقویت شده با الیاف در مقایسه با نایلون استاندارد

برگه مشخصات کامل برای خواندن هر ردیف، جدول را در یک دستگاه تلفن همراه به طرفین پیمایش کنید.

مورد مشخصات
شماره مدل M1، M1.5، M2، M2.5، M3، M4، M5، M8، M12، و غیره.
مواد PA (نایلون)، POM، UHMWPE، ABS، PTFE، PPS، PEEK. PA66 تقویت شده با الیاف و سایر گریدهای پر از شیشه موجود است.
استاندارد ISO، DIN، ANSI، JIS، BS و غیر استاندارد / به طراحی
درجه دقیق DIN6، DIN7، DIN8، DIN9
فرآیند تولید تزریق برای حجم. ماشینکاری CNC از استوک پلیمری برای نمونه‌های اولیه، دسته‌های کوچک و اندازه‌هایی که ابزارآلات توجیهی ندارد
تحمل برای هر ویژگی و هر فرآیند در مرحله نقل قول تایید شد. تحمل قابل دستیابی به ماژول، ضخامت دیوار، مواد و اینکه آیا قطعه قالب‌گیری یا ماشین‌کاری شده است بستگی دارد
پرداخت سطح قالب‌گیری شده، ریخته‌شده، صیقل‌شده با بخار یا سندبلاست؛ قطعات ماشینکاری شده را می توان تا نقاشی به پایان رساند
عملیات اضافی سوراخ، راه کلید، توپی، سوراخ پیچ تنظیم، درج فلزی، برش توپی، مونتاژ با شفت
بسته بندی کیسه پلاستیکی + کارتن یا جعبه چوبی برای مقادیر بیشتر و قطعات سنگین
شرایط پرداخت T/T، L/C
زمان تولید 20 روز کاری برای نمونه ها، 25 روز برای سفارشات عمده
نمونه ها محدوده قیمت نمونه 2 تا 100 دلار بسته به اندازه و مواد. نمونه حمل و نقل سریع که توسط مشتری پرداخت می شود
برنامه ماشین آلات کنترل اتوماتیک، صنایع نیمه هادی، ماشین آلات صنعتی عمومی، تجهیزات پزشکی، تجهیزات انرژی خورشیدی، ماشین ابزار، سیستم های پارکینگ، تجهیزات حمل و نقل ریلی و حمل و نقل هوایی پرسرعت و موارد مشابه.

لطفا توجه داشته باشید:سخت شدن، آسیاب کردن، آسیاب کردن، آنودایز کردن و آبکاری روی فرآیندهای دنده فلزی هستند و برای چرخ دنده های پلیمری کاربرد ندارند. اگر نقشه‌ای آن روش‌ها را مشخص می‌کند، آن را علامت‌گذاری می‌کنیم و قبل از نقل‌قول، معادل پلیمری را پیشنهاد می‌کنیم - درجه شیشه‌ای پر شده، سطح قالب‌گیری شده یا یک قطعه پلاستیکی ماشین‌کاری شده.

انتخاب پلیمر مناسب برای تجهیزات

رایج ترین

PA / نایلون 66

سخت، مقاوم در برابر ضربه و به طور طبیعی خود روان کننده. PA66 تقویت‌شده با فیبر، تقریباً 60 درصد عمر طولانی‌تری نسبت به نایلون استاندارد می‌دهد و آن را به عنوان پیش‌فرض برای درایوهای خط مونتاژ و لوازم خانگی تبدیل می‌کند. رطوبت را جذب می کند، بنابراین اجازه حرکت ابعادی جزئی در سرویس های مرطوب را بدهید.

POM

سفت تر و از نظر ابعادی پایدارتر از نایلون تحت رطوبت، با اصطکاک کم و ماشین کاری عالی. انتخاب بهتری است که در آن فاصله مرکزی و عکس العمل باید قابل پیش بینی باشد، و جایی که دنده به جای قالب گیری، ماشینکاری می شود.

PEEK / PPS

پلیمرهای مهندسی با درجه حرارت بالا و استحکام بالا برای خدمات با دمای بالا یا تهاجمی شیمیایی - ابزارهای نیمه هادی، چرخه های عقیم سازی و درایوهایی که حلال ها یا آب داغ را می بینند. هزینه مواد بالاتر، بنابراین فقط در جایی که وظیفه آن را ایجاب می کند، مشخص کنید.

UHMWPE / PTFE / ABS

UHMWPE و PTFE برای اصطکاک بسیار کم و تماس کشویی. ABS که در آن هزینه و ظاهر بیشتر از ظرفیت بار مهم است. پس از بررسی بار، سرعت و محیط شما، نمره را توصیه می کنیم.

جزئیات محصول

عکس‌هایی از تولید چرخ‌دنده‌های نایلونی ما - چرخ‌دنده‌های تمام‌شده، شکل دندانه و جزئیات سوراخ.

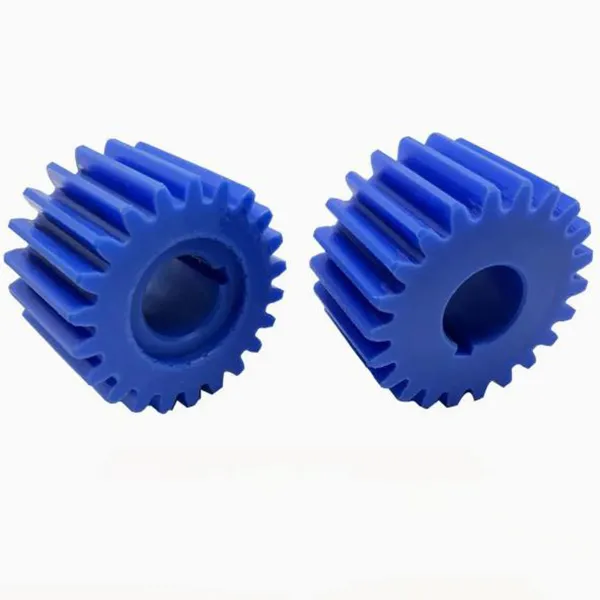

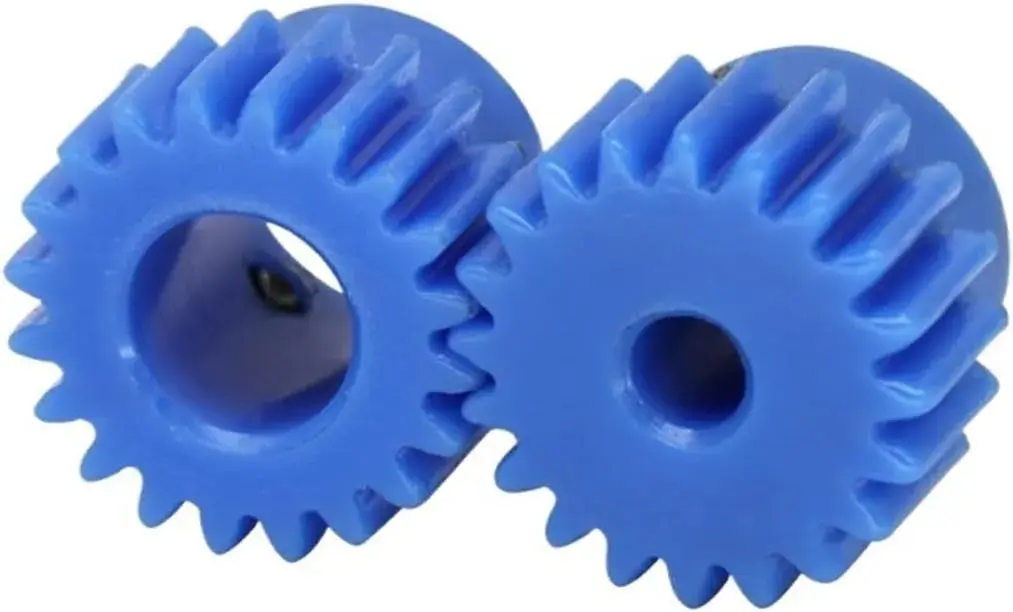

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
چرخ دنده های خار نایلونی - شکل دندانه، توپی و جزئیات سوراخ.

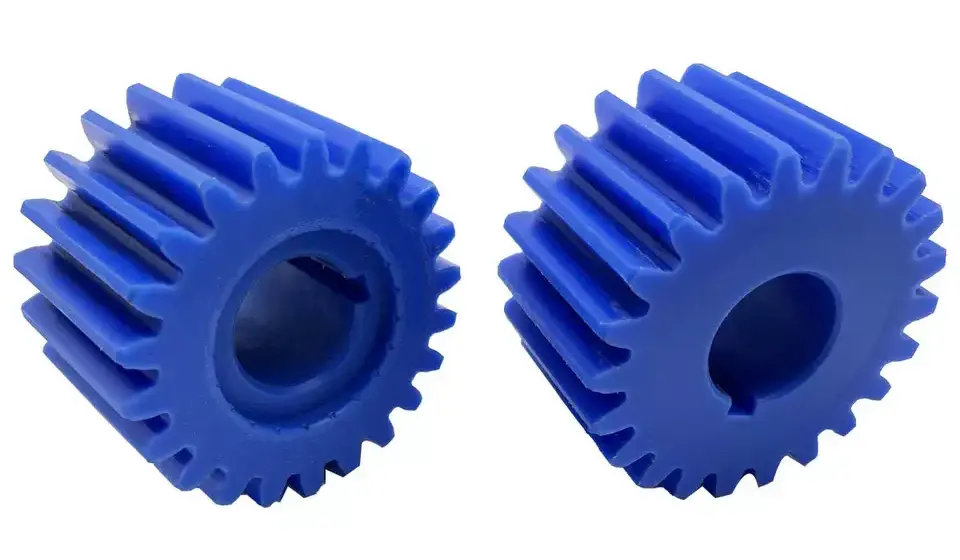

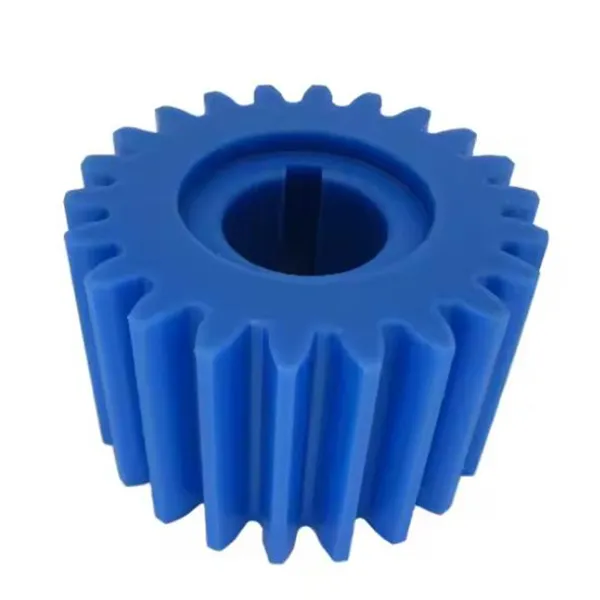

Custom nylon spur gear with precision bore produced to customer drawing
چرخ دنده نایلونی سفارشی ماشین کاری شده و به پایان رسید.
Nylon spur gear set assembled and inspected before packing
مجموعه دنده ها قبل از بسته بندی بررسی و مونتاژ می شوند.
Nylon spur gears in different modules and materials ready for shipment
ماژول های مختلف و گریدهای پلیمری تولید شده برای یک مشتری.
Nylon spur gear dimensional inspection before dispatch
بازرسی ابعادی قبل از ارسال

مزایای کلیدی

  • خود روان کننده، بدون نقطه روغنبدون یک لایه روان کننده برای نگهداری، چرخ دنده یک محفظه روغن، مهر و موم و یک کار خدماتی مکرر را از طراحی شما حذف می کند. چاپگرها، تلگراف‌ها و تجهیزات اداری برای ماه‌ها استفاده روزانه بدون کشش یا صدایی که یک جفت دنده فلزی خشک ایجاد می‌شود، کار می‌کنند.
  • از نظر مواد و هندسه ساکت استپلیمر به جای زنگ زدن مانند فولاد، ارتعاشات را کاهش می دهد و نمرات تقویت شده با الیاف به اندازه کافی فرم دندان را حفظ می کند تا توری در سراسر دسته ساکت بماند. کارگاه‌ها و تجهیزات اداری پس از تعویض دنده‌های فلزی شاهد کاهش واضح صدا هستند.
  • زندگی فراتر از پلاستیک معمولی بپوشیدPA66 تقویت‌شده با فیبر، تقریباً 60 درصد عمر سایش طولانی‌تری نسبت به نایلون استاندارد می‌دهد، بنابراین چرخ دنده‌ای که قبلاً نیاز به تعویض داشت، می‌تواند با فرکانس بالا در خط مونتاژ با افت ناچیز سطح دندان کار کند.
  • مقاومت در برابر خوردگی و شیمیایینایلون زنگ نمی‌زند و محیط‌های مرطوب، اسیدی و قلیایی خفیف را به‌علاوه بسیاری از مواد پاک‌کننده تحمل می‌کند. این باعث می شود آن را برای مناطق شستشو و تجهیزات در فضای باز که در آن چرخ دنده فلزی آبکاری شده در نهایت خراب می شود، مناسب باشد.
  • کسری از وزن فلزجرم کم اینرسی قطعات رانده شده را کاهش می دهد، که برای دستگاه های دستی، پهپادها، محرک های سبک وزن و هر مکانیزمی که هر گرم آن بر عمر باتری یا جابجایی آن تأثیر می گذارد، اهمیت دارد.
  • نمونه اولیه برای تولید زیر یک سقفنمونه‌های اولیه ماشین‌کاری شده به شما امکان می‌دهند هندسه را قبل از انجام ابزارآلات اعتبارسنجی کنید، سپس همان کارگاه قطعه را برای حجم دادن به قالب‌گیری منتقل می‌کند. شما یک تامین کننده، یک مرجع تحمل و یک استاندارد بازرسی را در سرتاسر نگه دارید.
  • مواد و استانداردهای انعطاف پذیرهفت خانواده پلیمری و پنج استاندارد دنده (ISO، DIN، ANSI، JIS، BS) به این معنی است که می‌توان همان نقاشی را در درجه‌ای که برنامه شما واقعاً به آن نیاز دارد، تولید کرد، نه درجه‌ای که یک تامین‌کننده اتفاق می‌افتد.
  • قیمت گذاری مستقیم کارخانه در حجمقالب‌گیری، ماشین‌کاری، بازرسی و بسته‌بندی همگی در داخل هستند، بنابراین هیچ حاشیه تجاری بین شما و تولید وجود ندارد و هزینه واحد به طور قابل پیش‌بینی با افزایش مقدار کاهش می‌یابد.

نایلون در مقابل چرخ دنده های فلزی: وقتی پلاستیک انتخاب مناسبی است

چرخ دنده نایلونی جایگزین ضعیف تری برای چرخ دنده فولادی نیست - این یک تصمیم طراحی متفاوت است. پلاستیک در جاهایی که بار متوسط ​​است برنده می شود، سرعت آن به اندازه ای بالاست که سر و صدا مهم باشد، و حفظ روغن کاری گران یا غیرممکن است. در جاهایی که گشتاور زیاد است از دست می‌رود، دما بالاتر از حد پلیمر باقی می‌ماند، یا این وظیفه شامل شوک مداوم است که دندان‌ها را تغییر شکل می‌دهد.

نایلون را انتخاب کنیددر حال اجرا بی صدا، بدون روغن کاری، وزن سبک، مقاومت در برابر خوردگی، بار متوسط
فلز را انتخاب کنیدگشتاور بالا، درجه حرارت بالا، شوک شدید، تحمل سخت در ماژول بزرگ
هر دو را انتخاب کنیدمش بندی دنده پلاستیکی با پینیون فولادی - جفت معمولی آرام و کم سایش

در عمل، بادوام‌ترین چیدمان اغلب یک چرخ دنده نایلونی است که در برابر یک پینیون فولادی یا برنجی قرار می‌گیرد: پلیمر بیشتر از فلز ساییده می‌شود، مش بی‌صدا می‌ماند، و قسمت فلزی تنش بیشتری را تحمل می‌کند. مواد دنده جفت را به ما بگویید و ما در مورد عکس العمل و فاصله مرکزی توصیه می کنیم، زیرا پلاستیک و فلز با سرعت های متفاوتی منبسط می شوند.

برنامه های کاربردی

  • ماشین های کنترل اتوماتیکدرایوهای اسمبلی و نمایه سازی
  • صنعت نیمه هادیمکانیسم های جابجایی و موقعیت یابی
  • ماشین آلات صنعتی عمومینوار نقاله و مراحل کاهش نور
  • تجهیزات پزشکیدرایوهای تمیز و بدون روغن کاری
  • تجهیزات انرژی خورشیدیدنده ردیاب و محرک
  • ماشین ابزارمکانیسم های تغذیه و تنظیم
  • سیستم های پارکینگدرایوهای مانع و دروازه
  • تجهیزات راه آهن و هوانوردی پرسرعتمکانیزم های داخلی و کمکی

نظرات مشتریان

دیویدPowerTech Machinery، استرالیا — قطعات انتقال خط مونتاژ

تعویض قطعات انتقال در خط مونتاژ ما یک فرآیند آزمون و خطا بوده است. چرخ دنده های قبلی سایر تامین کنندگان یا پر سر و صدا بودند یا به سرعت فرسوده می شدند. ما یک سفارش آزمایشی برای این چرخ‌دنده‌های خار نایلونی دادیم و تفاوت آنی بود - کارگاه به‌طور محسوسی ساکت‌تر شد و پس از بیش از دو ماه دویدن فشرده، سطوح دندان تقریباً هیچ سایشی نشان نمی‌دهند. چیزی که فراتر از محصول برجسته بود، فرآیند بود: به سؤالات ما با جزئیات پاسخ داده شد، گزارش بازرسی همراه با محموله ارائه شد، و هنگامی که باران شدید تحویل را تهدید کرد، آنها با شرکت حمل و نقل تماس گرفتند و آن را مرتب کردند تا دنده ها دست نخورده به دست بیایند.

مایکلپروژه ارتقاء تجهیزات

وقتی تجهیزاتم را ارتقا دادم، بسیاری از تامین کنندگان تجهیزات را مقایسه کردم و Raydafon را انتخاب کردم. چرخ دنده های تمام شده دقیقاً با نقشه مطابقت داشتند، با مشخصات دندان تمیز و بدون فلاش، و پس از نصب، دستگاه به طور پیوسته با لرزش قابل توجهی کمتر کار می کرد. من در مورد اینکه آیا نایلون مقاومت می کند یا خیر داشتم، اما پس از بیش از یک ماه استفاده شدید، هیچ تغییر شکلی وجود ندارد. حتی به سؤالات دیرهنگام نیز به سرعت پاسخ داده شد، و این همان چیزی بود که من را متقاعد کرد که با آنها بمانم.

لیزاتجهیزات استودیو، مکانیزم های کوچک

من برای تجهیزات کوچک در استودیوی خود به چرخ دنده های همسان نیاز داشتم و برای مدت طولانی گزینه ها را به صورت آنلاین مقایسه کردم. من کمی عصبی بودم زیرا قیمت آن نسبت به برخی از مارک ها پایین تر بود، اما قطعات با سطوح صاف، بدون فرز و شکل دندانی منظم وارد شدند و نصب بدون هیچ مشکلی در اتصال انجام شد. در هنگام استفاده، صدای تجهیزات به وضوح کاهش یافته است و بیش از ده روز به طور مداوم بدون سایش یا گیر کردن کار می کند.

سوالات متداول خریدار

  • آیا می توانید یک چرخ دنده نایلونی به نقاشی من یا از یک نمونه بسازید؟بله. یک طرح ابعادی یا نمونه چرخ دنده را با ماژول، تعداد دندان، سوراخ، عرض صورت و درجه مواد ارسال کنید. ما تأیید می‌کنیم که آیا این قطعه برای قالب‌گیری یا ماشین‌کاری مناسب است، هر دو را در صورت لزوم نقل قول می‌کنیم، و می‌توانیم یک نمونه اولیه ماشین‌کاری شده را قبل از انجام هر گونه ابزارسازی تولید کنیم.
  • کدام ماده را باید انتخاب کنم - PA، POM یا PEEK؟PA (نایلون 66) انتخاب همه منظوره است و PA66 تقویت شده با الیاف تقریباً 60٪ عمر سایش طولانی تری نسبت به نایلون استاندارد می دهد. POM مناسب برنامه هایی است که ثبات ابعادی و کنترل عکس العمل بیش از تحمل ضربه مهم است. PEEK یا PPS برای درجه حرارت بالا یا خدمات شیمیایی تهاجمی هستند. بار، سرعت و محیط را به ما بگویید و ما یکی را توصیه می کنیم.
  • چه تحملی می توانید روی یک چرخ دنده پلاستیکی نگه دارید؟این بستگی به ویژگی، ماژول، ضخامت دیوار، مواد و اینکه آیا قطعه قالب‌گیری شده یا ماشین‌کاری شده است – قطعات ماشین‌کاری شده تحمل‌های سخت‌تری نسبت به قطعات قالب‌گیری شده دارند. فاصله مرکزی را بیان کنید و به نیازهای مونتاژ خود واکنش نشان دهید و ما قبل از نقل قول آنچه را که قابل دستیابی است تأیید خواهیم کرد.
  • آیا دنده نیاز به روغن کاری دارد؟خیر در وظیفه عادی؛ نایلون و POM خود روان کننده هستند. برای دویدن مداوم با سرعت بالا یا بارهای سنگین، مقدار کمی گریس سازگار می تواند طول عمر را افزایش دهد و اگر وظیفه شما از آن منتفع شود، در مرحله نقل قول خواهیم گفت.
  • نمونه، زمان سرب و شرایط پرداخت شما چیست؟قیمت نمونه ها از 2 دلار تا 100 دلار بسته به اندازه و جنس است و هزینه حمل سریع توسط مشتری پرداخت می شود. زمان تولید نمونه 20 روز کاری و تولید فله 25 روز است. شرایط پرداخت T/T یا L/C است، و بسته بندی یک کیسه پلاستیکی به اضافه کارتن، یا یک جعبه چوبی برای مقادیر بیشتر است.
  • آیا می توانید پینیون منطبق و همچنین چرخ دنده نایلونی را تهیه کنید؟بله. تامین هر دو نیمه مش از یک کارگاه به این معنی است که واکنش، فاصله مرکزی و شکل دندان در مرحله طراحی به جای تنظیم در محل مطابقت دارند. نقشه جفتی یا بار و نسبت مورد نیاز خود را ارسال کنید و ما هر دو قسمت را نقل قول می کنیم.

محصولات مرتبط و مطالعه بیشتر

درخواست نقل قول نایلون خار چرخ دنده

ماژول، تعداد دندان، سوراخ، عرض صورت، درجه و مقدار مواد - یا یک قسمت نقاشی یا نمونه را ارسال کنید. ما تولید قالب یا ماشینکاری شده، قابلیت تحمل و قیمت را تأیید می کنیم و ظرف 24 ساعت پاسخ می دهیم.

اکنون درخواست را ارسال کنید

* ارقام طول عمر، تحمل و زمان سرب به شرایط استاندارد تولید و نقشه های تایید شده اشاره دارد. درجه مواد، میزان تغییر ابعاد مربوط به رطوبت و مواد دنده جفت باید قبل از سفارش توافق شود.
