دسته بندی سیلندرهای هیدرولیک چیست؟

سیلندرهای هیدرولیکبه عنوان اجزای محرک هسته در سیستم های هیدرولیک، عمدتاً مسئول تبدیل موثر انرژی هیدرولیک به انرژی مکانیکی، دستیابی به حرکت رفت و برگشتی خطی یا حرکت نوسانی هستند. ساختار آن ساده است، عملکرد پایدار است و می تواند بدون نیاز به دستگاه کاهش سرعت به حرکت صاف دست یابد، و هیچ فاصله انتقال وجود ندارد، بنابراین به طور گسترده در انواع مختلف ماشین آلات استفاده می شود. بر اساس عملکردهای مختلف، سیلندرهای هیدرولیک معمولاً به دسته های زیر طبقه بندی می شوند.

طبقه بندی اصلی سیلندرهای هیدرولیک

سیلندرهای تک اثره

سیلندر هیدرولیک تک عمل یک دستگاه هیدرولیکی است که فقط می تواند رانش یک طرفه را از طریق فشار روغن هیدرولیک یک طرفه ایجاد کند و تنظیم مجدد آن باید توسط فنرها، وزن خود یا بارهای خارجی تکمیل شود. این دستگاه از لوله سیلندر، سرسیلندر، پیستون، میله پیستون و دستگاه آب بندی تشکیل شده است. روغن هیدرولیک فقط در یک طرف ناحیه موثر پیستون عمل می کند، در حالی که محفظه انتهایی دیگر با هوا در تماس است.

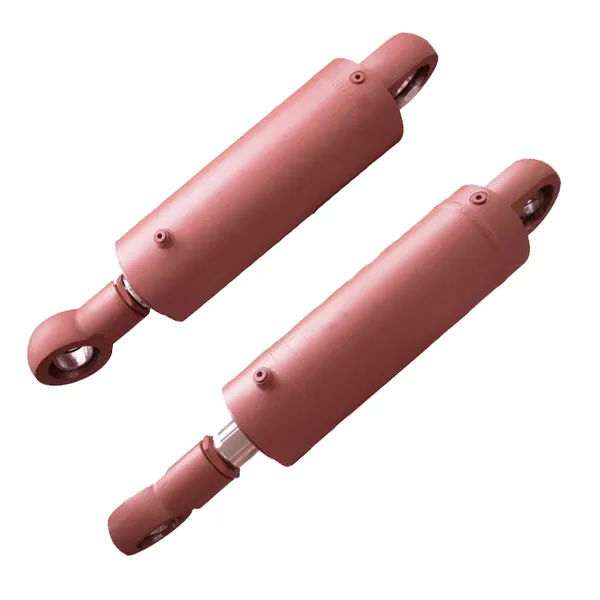

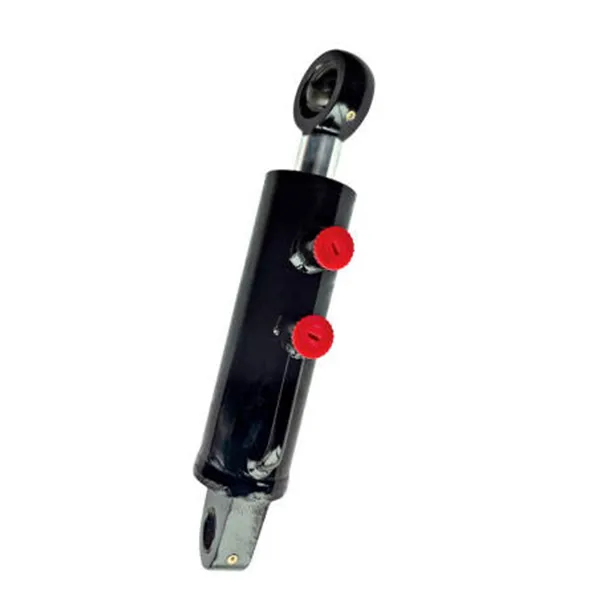

مدل های Raydafon:سیلندر هیدرولیک کامیون زباله، سیلندر بالابر هیدرولیک

سیلندرهای دو اثره

سیلندر هیدرولیک دو اثره به سیلندر هیدرولیکی اطلاق می شود که می تواند روغن فشار را از دو طرف پیستون وارد کند. اغلب به عنوان یک جزء محرک برای جک ها استفاده می شود. محرک یک سیلندر هیدرولیک دو اثره، دستگاه خروجی اصلی یک سیستم حرکت هیدرولیک است. اگرچه در اندازه، نوع و ساختار طراحی متفاوت است، این قسمت معمولاً قابل مشاهده ترین است. این عملگرها فشار مایع را به حرکت یا نیروی خطی سریع و قابل کنترل برای هدایت بار تبدیل می کنند.

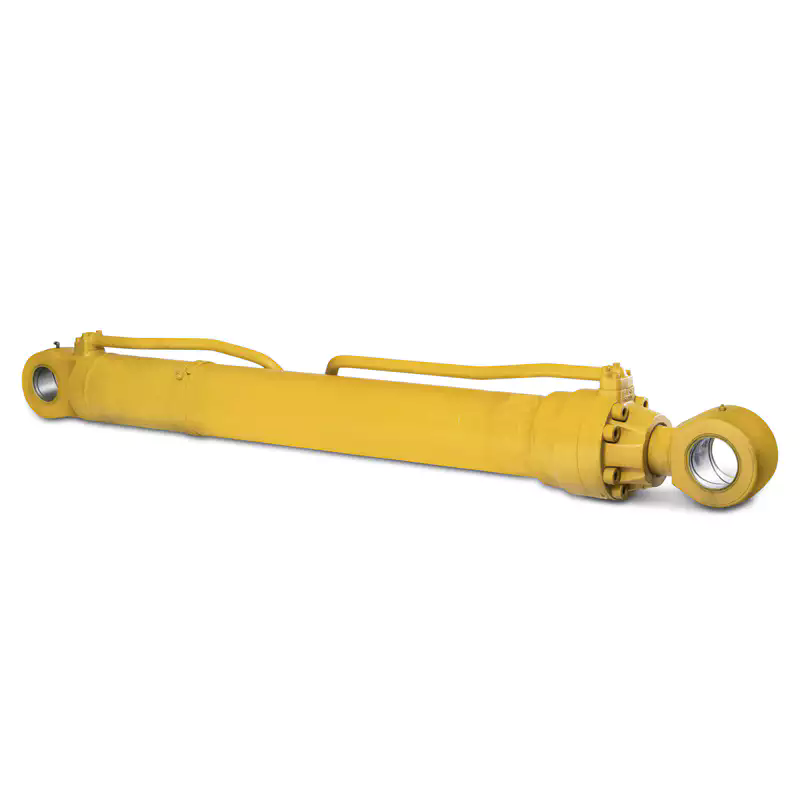

مدل های Raydafon:سیلندر هیدرولیک بیل مکانیکی، سیلندر هیدرولیک لیفتراک

سیلندرهای تلسکوپی

سیلندر هیدرولیک تلسکوپی که به عنوان سیلندر هیدرولیک چند مرحله ای نیز شناخته می شود، از دو یا چند پیستون تشکیل شده است. دنباله گسترش آن از بزرگ به کوچک است و وقتی جمع شود از کوچک به بزرگ است. این سیلندر هیدرولیک با ساختاری جمع و جور می‌تواند حرکت طولانی‌تر و طول کوتاه‌تری در هنگام جمع شدن داشته باشد.

مدل های Raydafon:

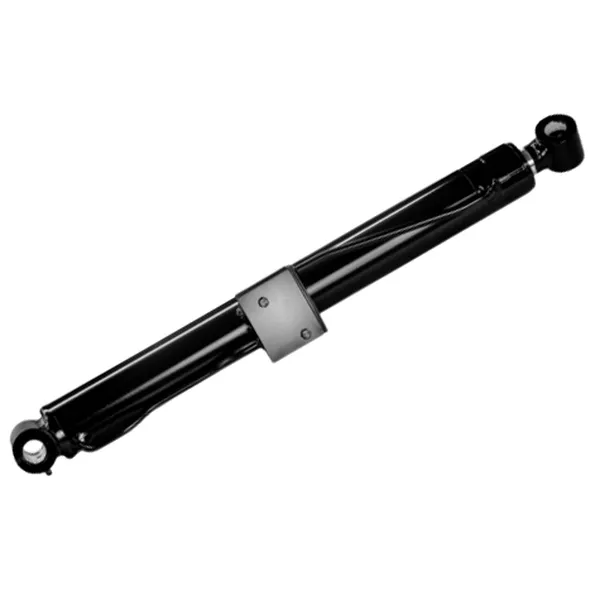

سیلندرهای هیدرولیک وسایل نقلیه کاری هوایی

پارامترهای محصول ازRaydafon'sسیلندر هیدرولیک

علم مواد:

بشکه: لوله های فولادی بدون درز

میله ها: فولاد آلیاژی 4340 + آبکاری کروم 0.05 میلی متر

پایه ها: فولاد کربن SAE 1045 فورج شده
