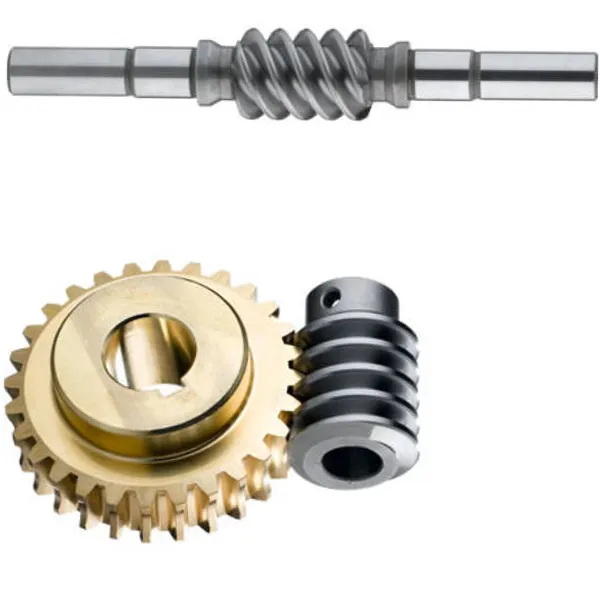

Duplex Worms Gear

مشخصات محصول

یک چرخ دنده کرم دوبلکس یا دوتایی دارای یک کرم با پهلوهایی است که با ماژول‌ها و قطرهای کمی متفاوت طراحی شده‌اند و زوایای سرب مجزا را روی هر پروفیل دندان ایجاد می‌کنند. این منجر به افزایش تدریجی ضخامت دندان در طول کرم و باریک شدن شکاف‌های نخ می‌شود که امکان کنترل دقیق واکنش برگشتی را فراهم می‌کند.

در چرخ کرم، ماژول‌های متفاوت ضرایب اصلاح افزودنی منحصر به فرد و قطر دایره غلتشی را در هر ضلع ایجاد می‌کنند و نمایه‌های جلو و عقب متمایز را تشکیل می‌دهند. با این حال، ضخامت دندان ها و شکاف ها در اطراف دور چرخ ثابت می مانند.

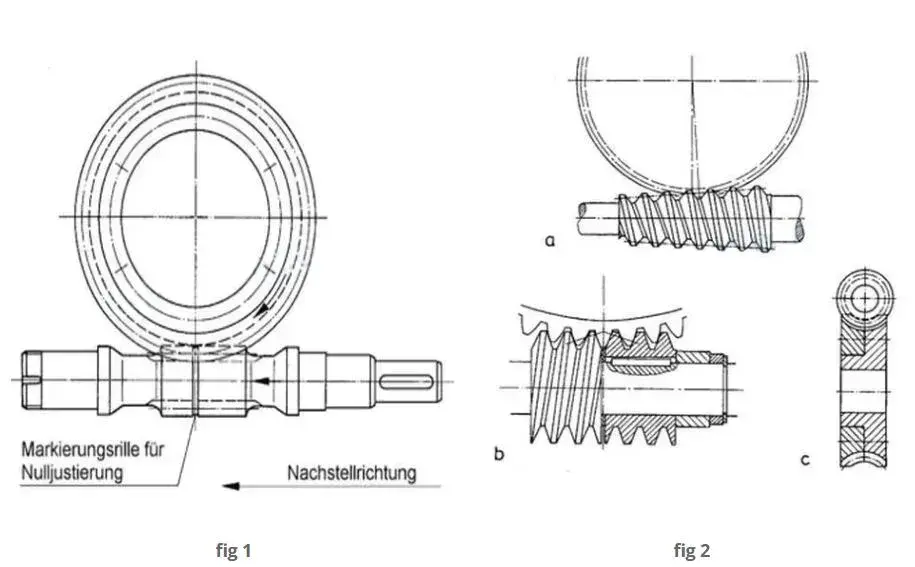

بک‌لش با جابجایی محوری کرم تنظیم می‌شود تا ضخامت دندان مناسب با چرخ تراز شود و به سطح بک‌لش مطلوب برسد (شکل 1 را ببینید). این روش تنظیم آسان و دقیق بک‌لاش را در حین نصب و تنظیم مداوم چرخ دنده‌های فرسوده را بدون تأثیر بر تماس یا مش‌بندی دندان ممکن می‌سازد.

روش‌های جایگزین برای تنظیم عکس‌العمل عبارتند از: تغییر فاصله مرکز با استفاده از یک توپی غیرعادی برای شفت کرم و چرخ. حرکت محوری یک کرم مخروطی (شکل 2a). تقسیم کرم به دو قسمت که می توانند نسبت به یکدیگر بچرخند یا جابجا شوند (سیستم Ott، شکل 2b). یا تقسیم چرخ به دو دیسک قابل تنظیم (شکل 2c).

نکته احتیاط مونتاژ

Raydafon Duplex Worms Gear ما دارای مدول‌های دندانه‌ای متفاوت در سمت چپ و راست است، بنابراین چرخ‌دنده‌های حلزونی باید در هنگام نصب دقیقاً تراز شوند. در اینجا چند مرحله کلیدی برای یادآوری وجود دارد:

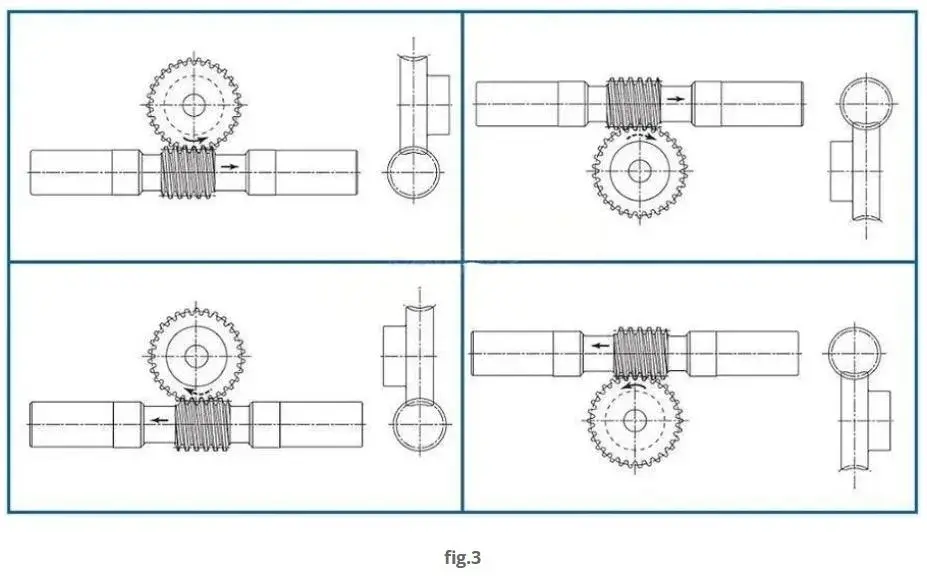

قبل از نصب، علامت جهت مونتاژ را بررسی کنید. هر دنده کرم دوتایی و چرخ دنده حلزونی یک فلش روی خود دارد که "قطب نما" نصب است. هنگام نصب، از جلو، باید مطمئن شوید که فلش های چرخ دنده حلزونی و چرخ دنده حلزونی در یک جهت قرار دارند (شکل 3 را ببینید). اگر جهت پیکان معکوس یا نادرست باشد، فاصله مرکزی چرخ دنده حلزونی خیلی زیاد است و جا نمی شود. حتی اگر به سختی نصب شود، مش بندی دنده دچار مشکل می شود و زمان زیادی طول نمی کشد که دندان ها کوبیده یا گیر می کنند که کار را به تاخیر می اندازد!

بررسی موقعیت مرجع

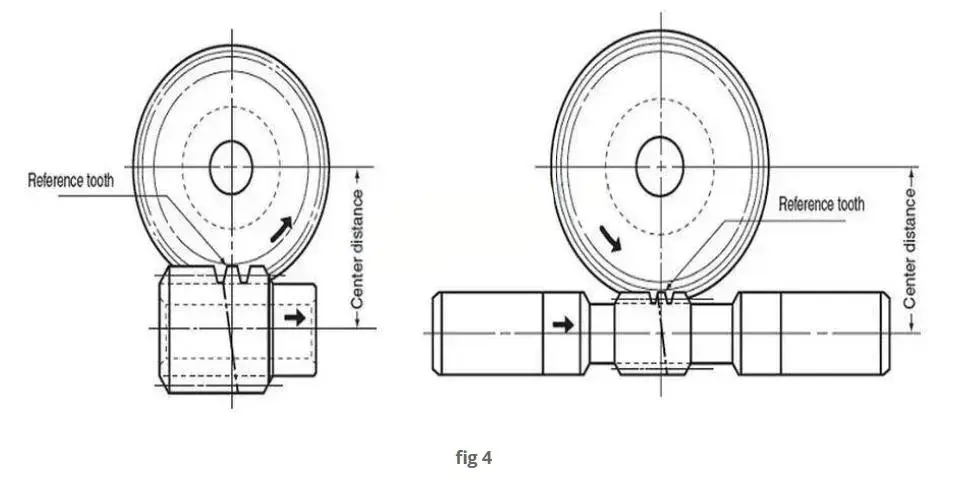

یک شیار V (60 درجه، 0.3 میلی متر عمق) در حاشیه نوک دندان کرم دوبلکس، دندان مرجع را مشخص می کند. هنگامی که این دندانه مرجع در فاصله مرکزی مشخص شده "a" با مرکز چرخش چرخ کرمی در یک راستا قرار می گیرد، مجموعه چرخ دنده به برگشت نزدیک به صفر (0.045±) دست می یابد (شکل 4 را ببینید).

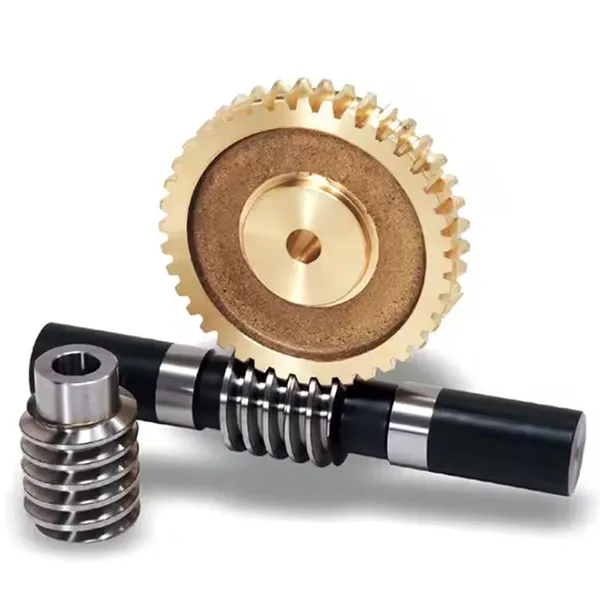

ویژگی های محصول

Raydafon، یک تولید کننده باسابقه در زمینه انتقال مکانیکی در چین، مدت‌هاست که با ارائه چرخ‌دنده‌های حلزونی دوبلکس با کیفیت بالا و قیمت‌های مقرون به صرفه و با مهارت استادان کارخانه خود، تامین‌کننده مورد اعتماد بسیاری از تولیدکنندگان ماشین‌آلات بوده است. محصولات ما برای شرایط کاری پیچیده طراحی شده اند و سه مزیت اصلی کارکرد تجهیزات را بدون نگرانی می کند.

طراحی مدول دوگانه، انتقال کارآمدتر: چرخ‌دنده‌های کرم دوبلکس Raydafon از مدول‌های مختلفی بر روی سطوح دندانی چپ و راست استفاده می‌کنند، درست مانند نصب یک موتور دوگانه روی تجهیزات. چرخ دنده های کرم آلیاژ مس با استحکام بالا با کرم های فولادی آلیاژی آهنگری دقیق مطابقت داده می شوند. پس از هشت بار آسیاب دستی، نیش سفت است و لیز نمی خورد و راندمان انتقال 20 درصد بیشتر از چرخ دنده های کرمی معمولی است. یک کارخانه ماشین‌آلات نساجی در ژجیانگ گزارش داد که پس از تعویض چرخ‌دنده‌های کرم دوبلکس، مصرف انرژی تجهیزات بسیار کاهش یافت.

انتقال دو مرحله ای، گشتاور بالا و صدای کم: ساختار گیربکس دو مرحله ای منحصر به فرد، گشتاور چرخ دنده های حلزونی دوبلکس را دو برابر می کند، در حالی که صدای اجرا را حتی کمتر می کند. خواه تنظیم دقیق ماشین ابزارهای سنگین باشد یا عملکرد مداوم تجهیزات انتقال بزرگ، به راحتی قابل کنترل است. یک کارخانه فرآوری مواد غذایی در گوانگدونگ گفت که تجهیزات مورد استفاده در هنگام اجرا سر و صدای زیادی ایجاد می کردند، اما پس از تغییر به محصولات ما، کارگاه بسیار ساکت تر است.
