سیلندر هیدرولیک بالای بازو خودروی بوم هوایی
  • سیلندر هیدرولیک بالای بازو خودروی بوم هواییسیلندر هیدرولیک بالای بازو خودروی بوم هوایی
  • سیلندر هیدرولیک بالای بازو خودروی بوم هواییسیلندر هیدرولیک بالای بازو خودروی بوم هوایی

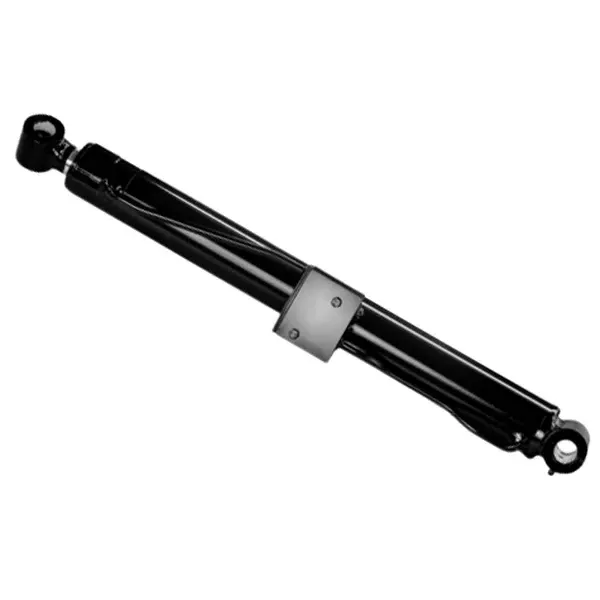

سیلندر هیدرولیک بالای بازو خودروی بوم هوایی

Raydafon یک سازنده OEM مستقر در چین و تامین کننده سیلندرهای هیدرولیک بالای بازوی وسایل نقلیه هوایی بوم است. این سیلندر بالای بازو، سکوی بوم را بر روی وسایل نقلیه هوایی که برای تعمیر برق، ساخت و ساز شهری و نصب بیلبورد استفاده می شود، بالا می برد و قرار می دهد. مدل استاندارد GTHZ210C-620500-000 از سوراخ Φ110 میلی متر، میله Φ75 میلی متر، سکته مغزی 815 میلی متر، فاصله نصب 1433 میلی متر، فشار کاری 23 مگاپاسکال، پورت 2-Φ9 و وزن 100 کیلوگرم استفاده می کند. یک طرح دو پیستون ثبت شده تا 2000 کیلو نیوتن رانش می رسد و خطای موقعیت یابی در 3± سانتی متر کنترل می شود. بدنه سیلندر از فولاد آلیاژی مخصوص ساخته شده است که 6 بار فورج شده و عملیات حرارتی شده و سختی آن 40 درصد بیشتر از فولاد معمولی است. یک سیستم آب بندی کامپوزیت چهارگانه برای محیط های باران، گرد و غبار و نمک پاشی با عملکرد مداوم 3 ساله در شرایط ساحلی مورد استفاده قرار می گیرد. طراحی ماژولار در مقایسه با محصولات مشابه، حجم را تا 25 درصد و وزن را تا 18 درصد کاهش می دهد، و رابط نصب سریع زمان نصب را به نصف کاهش می دهد. سوراخ سفارشی، سکته مغزی، فاصله نصب، موقعیت پورت و برچسب خصوصی پشتیبانی می شود. قیمت گذاری هدف معمولاً با جایگزین های وارداتی، بسته به مدل و مقدار رقابتی است. شماره نقشه، مقدار مورد نیاز و پورت مقصد را برای نقل قول سریع ارسال کنید.
تولید کننده سیلندر وسایل نقلیه هوایی OEM چین

سیلندر هیدرولیک بازوی بالا بازوی خودروی بوم برای سکوهای هوایی و کامیون های تعمیر برقی

Raydafon یک تولید کننده مستقیم کارخانه ای مستقر در چین و تامین کننده سیلندرهای هیدرولیک بالای بازوی وسایل نقلیه هوایی بوم است. این سیلندر بالای بازو، سکوی بوم را در وسایل نقلیه کاری هوایی که برای تعمیر برق، ساخت و ساز شهری، نصب بیلبورد و تعمیر و نگهداری در ارتفاعات استفاده می شود، هدایت می کند. مدل استاندارد GTHZ210C-620500-000 نیروی رانش تا 2000 کیلو نیوتن را با طراحی دو پیستون ثبت شده، فشار کاری 23 مگاپاسکال، سوراخ ف110 میلی متر، میله Φ75 میلی متر و کورس 815 میلی متر ارائه می دهد. بدنه فولاد آلیاژی ویژه برای سختی 40 درصد بیشتر از فولاد معمولی 6 بار فورج شده و تحت حرارت قرار می گیرد و یک سیستم آب بندی کامپوزیت چهارگانه باران، گرد و غبار، باد و اسپری نمک ساحلی را کنترل می کند. طراحی مدولار در مقایسه با محصولات مشابه، حجم را 25 درصد و وزن را تا 18 درصد کاهش می دهد. سوراخ سفارشی، سکته مغزی، فاصله نصب، موقعیت پورت و برچسب خصوصی پشتیبانی می شود. شماره نقشه، مقدار مورد نیاز و پورت مقصد خود را برای درخواست قیمت ارسال کنید.

2000 کیلونیوتنحداکثر رانش
23 مگاپاسکالفشار کاری
Φ110×Φ75سوراخ × میله
815 میلی مترسکته

چرا وسایل نقلیه کاری هوایی این سیلندر هیدرولیک بالای بازو را انتخاب می کنند؟

وسایل نقلیه کاری هوایی کارگران را برای تعمیر برق، تعویض چراغ خیابان، نصب بیلبورد و تعمیر و نگهداری ساختمان به موقعیت های بالا می برند. سیلندر بالای بازو جزء هیدرولیکی هسته ای است که پلت فرم را بالا می برد و نگه می دارد. اگر نیروی رانش را از دست بدهد، زیر بار جابجا شود یا روغن نشت کند، کل وسیله نقلیه در کار در ارتفاع بالا غیر قابل اعتماد می شود.

Raydafon این سیلندر هیدرولیک بالای بازوی وسیله نقلیه هوایی بوم را برای این شرایط می‌سازد. یک طرح دو پیستون ثبت شده تا 2000 کیلو نیوتن رانش می رسد و می تواند به طور پیوسته سکوی کار را تا 50 متر بالا ببرد، با خطای موقعیت یابی در 3± سانتی متر کنترل می شود. بدنه سیلندر از فولاد آلیاژی مخصوص استفاده می‌کند که 6 بار فورج شده و عملیات حرارتی شده و سختی آن 40 درصد بیشتر از فولاد معمولی است. ساختار آب بندی کامپوزیت چهارگانه در برابر باران شدید، گرد و غبار، باد شدید و اسپری نمک ساحلی مقاومت می کند و به مدت 3 سال بدون نشتی در استفاده مداوم ساحلی تایید شده است.

برای خریدارانی که تامین کنندگان را مقایسه می کنند، Raydafon قیمت گذاری مستقیم کارخانه، تولید OEM و کیفیت دسته ای پایدار را ارائه می دهد. اگر سیلندرهای بازوی پایینی یا اجزای هیدرولیک خودروی کار هوایی مرتبط را نیز تهیه می‌کنید، کامل را بررسی کنیدسیلندرهای هیدرولیک وسایل نقلیه کاری هواییدسته وسیلندر هیدرولیک بازوی پایین بازوی بومصفحه

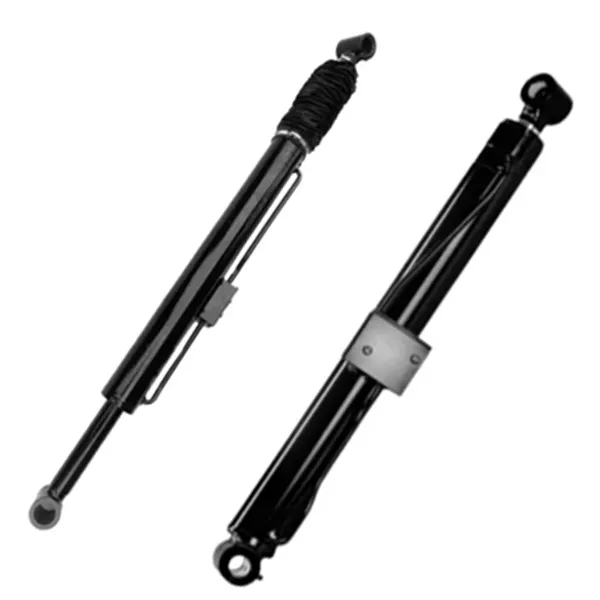

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
سیلندر هیدرولیک بازویی برای وسایل نقلیه هوایی بوم و سکوهای هوایی

مدل استاندارد و ابعاد فنی

سیلندر بالای بازوی استاندارد زیر، کاربردهای معمول وسایل نقلیه هوایی و پلت فرم هوایی را پوشش می دهد. اگر تجهیزات شما از الگوی نصب متفاوتی استفاده می کند، شماره نقشه OEM یا نمونه فیزیکی را برای مهندسی معکوس و تولید سفارشی ارسال کنید.

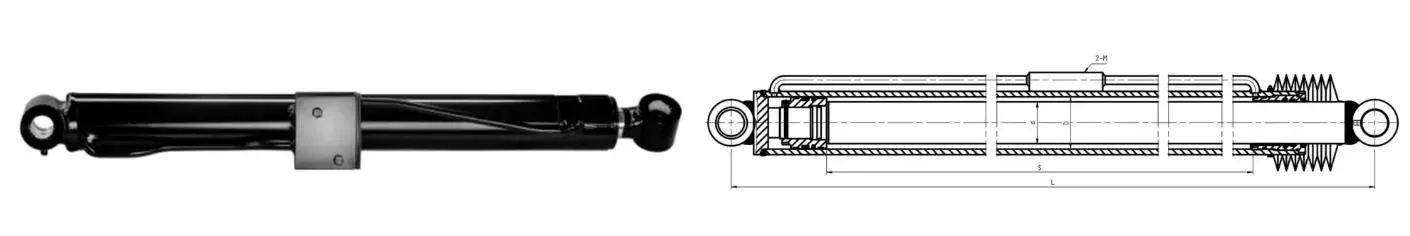

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
مرجع ابعادی سیلندر بازویی استاندارد مدل GTHZ210C-620500-000
نام سیلندر شماره نقاشی قطر سوراخ D قطر میله d سکته مغزی S فاصله نصب L فشار کاری رابط M وزن
سیلندر بالای بازو GTHZ210C-620500-000 Φ110 میلی متر Φ75 میلی متر 815 میلی متر 1433 میلی متر 23 مگاپاسکال 2-Φ9 100 کیلوگرم

آیا به سوراخ، استروک، فاصله نصب یا موقعیت پورت متفاوت نیاز دارید؟ Raydafon می تواند یک سیلندر هیدرولیک بالای بازوی سفارشی در برابر نقشه شما تولید کند. برای سیلندرهای تجهیزات سیار مرتبط، بهسیلندر هیدرولیک جرثقیل متحرکدسته بندی

ویژگی های اصلی عملکرد

01

قدرت فوق العاده برای بلند کردن در ارتفاع بالا

طراحی دو پیستون ثبت شده تا 2000 کیلو نیوتن رانش می رسد. سکو را تا ارتفاع 50 متری با خطای موقعیت یابی در 3± سانتی متر کنترل می کند و از سیم کشی و تعمیر و نگهداری دقیق ارتفاع بالا پشتیبانی می کند.

02

سخت شده برای محیط های خشن

بدنه فولاد آلیاژی ویژه، فورج شده و شش بار عملیات حرارتی شده، سختی 40 درصد بیشتر از فولاد معمولی است. آب بندی کامپوزیت چهارگانه باران شدید، گرد و غبار، باد شدید و اسپری نمک ساحلی را کنترل می کند.

03

قابلیت اطمینان میدانی تایید شده

کارکرد مداوم 3 ساله در محیط نمک پاشی ساحلی بدون نشتی. در طول فصل طوفان، یک شرکت شهرداری از این سیلندر در طول عملیات استفاده کرد و عملکرد پایدار را حفظ کرد.

04

سبک و انعطاف پذیر

حجم 25 درصد و وزن 18 درصد نسبت به محصولات مشابه کاهش یافت. متناسب با انواع مختلف وسایل نقلیه کاری هوایی و کاهش بار روی ساختار بوم.

05

رابط نصب سریع

طراحی رابط نصب سریع زمان نصب را به نصف کاهش می دهد. تکنسین های معمولی می توانند با پیروی از دستورالعمل ها، تعویض را در حدود نیم ساعت تکمیل کنند.

06

سفارشی سازی OEM

سوراخ سفارشی، میله، سکته مغزی، فاصله نصب، موقعیت درگاه روغن، بسته بندی برچسب خصوصی و تولید سفارش انبوه برای انواع مختلف وسایل نقلیه کاری هوایی.

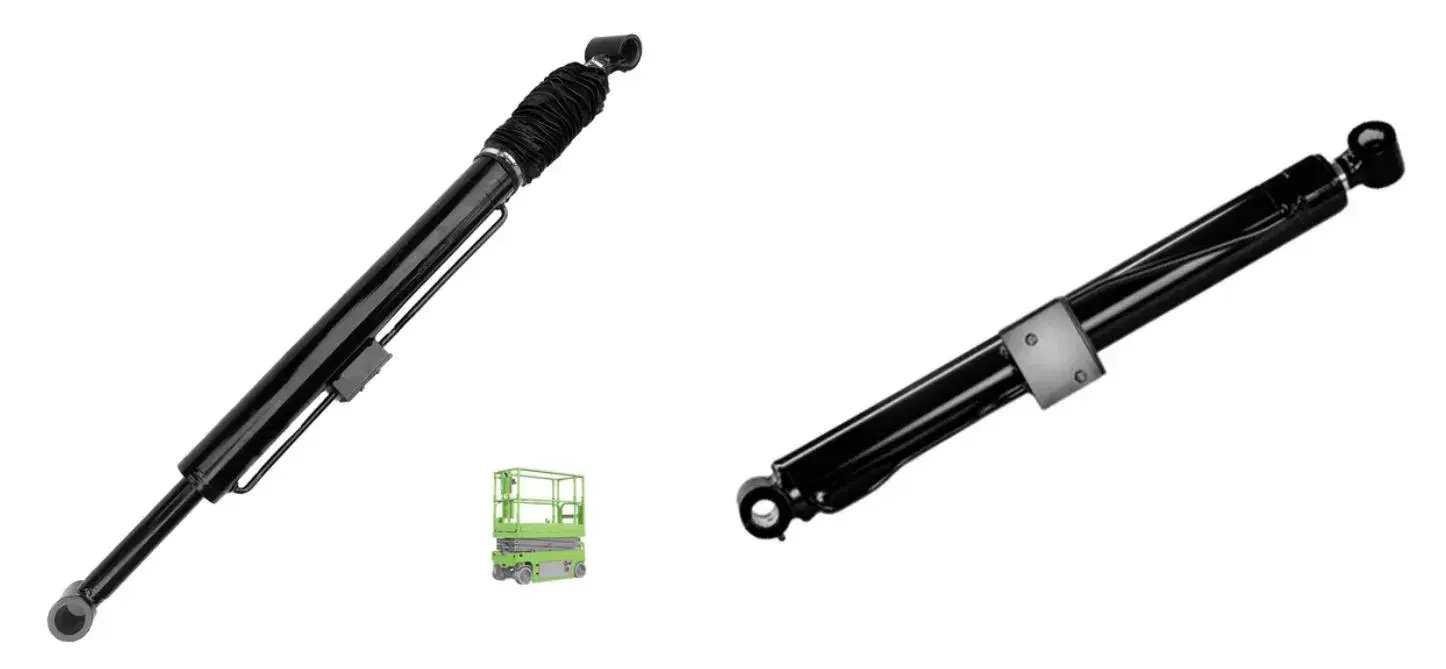

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
آب بندی سیلندر بازو بالا و ساختار مدولار

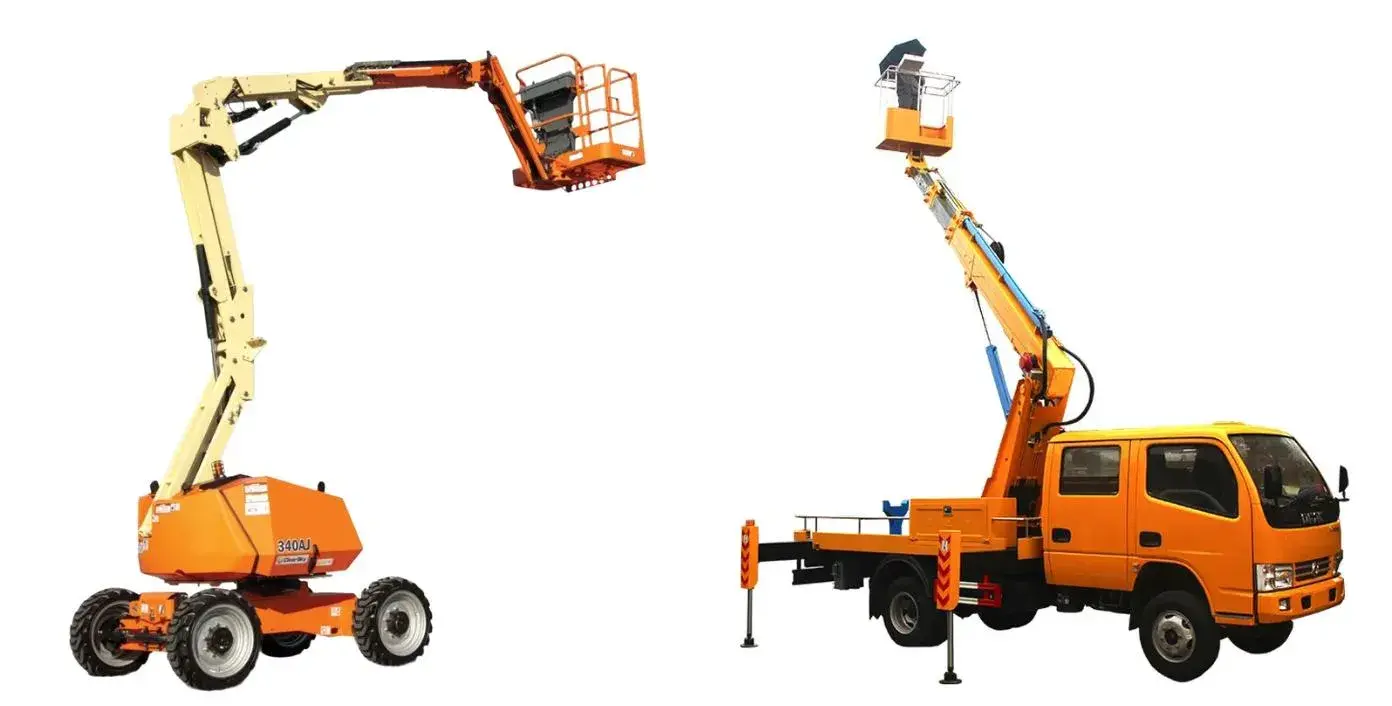

کاربرد در تعمیرات برق، ساخت و ساز شهری و کار در ارتفاع بالا

سیستم قدرت تعمیر و نگهداری دکل و پست فشار قوی

سیلندر نیروی رانش 1800 کیلونیوتن را برای بالا بردن سکوی کار تا 30 متر با خطای موقعیت 2± سانتی متر تولید می کند. حتی در شرایط تندباد سطح 5، سیستم تثبیت داخلی نیروی رانش را در زمان واقعی تنظیم می کند تا سکو را برای اتصال خط و جایگزینی تجهیزات ثابت نگه دارد.

شهرداری نصب چراغ خیابان و بیلبورد

طراحی مدولار متناسب با انواع خودروهای کار مختلف است و موقعیت درگاه روغن را می توان به طور انعطاف پذیر تنظیم کرد. در یک پروژه بازسازی جاده، یک وسیله نقلیه تک کار، جایگزینی 20 چراغ خیابان را در یک روز با 40 درصد افزایش بازده نسبت به روش های قبلی تکمیل کرد.

ساختمان تعمیر و نگهداری نما و بلندمرتبه

رانش پایدار و موقعیت یابی دقیق از تمیز کردن پنجره، تعمیر نما و نصب تابلو در ارتفاع پشتیبانی می کند. آب بندی چهارگانه در هنگام کار در فضای باز در برابر باران، گرد و غبار و باد مقاومت می کند.

OEM و پس از فروش بازار نصب و تعمیر وسایل نقلیه کاری هوایی

سازندگان پلت فرم های هوایی، کارگاه های تعمیر و تامین کنندگان پس از فروش می توانند مدل های استاندارد یا سیلندرهای بازویی سفارشی با بسته بندی برچسب خصوصی را سفارش دهند. اگر شما همچنین با سیستم های هیدرولیک لیفتراک کار می کنید، به بخش مراجعه کنیدسیلندر هیدرولیک لیفتراکمحدوده

شواهد کیفیت، تست و پشتیبانی صادرات

سوابق عملیات حرارتی و مواد

بدنه فولاد آلیاژی ویژه، شش بار آهنگری و عملیات حرارتی، سختی 40 درصد بیشتر از فولاد معمولی. سوابق مواد را می توان با محموله های عمده ارائه کرد.

تست فشار و رانش

هر سیلندر قبل از بسته بندی از نظر نشتی، صافی حرکت و اتصال پورت بررسی می شود. عملکرد رانش در برابر فشار نامی تأیید می شود.

بازرسی ابعادی

سوراخ، میله، ضربه، فاصله نصب و ابعاد پورت در برابر نقشه سفارش داده شده یا نمونه مشتری ثبت می شود.

بسته بندی صادراتی

سیلندرها با روغن ضد زنگ و درپوش محافظ انتهایی بسته بندی شده اند. سفارشات انبوه را می توان برای حمل و نقل دریایی، حمل و نقل هوایی یا تحویل اکسپرس پالت و بسته بندی کرد.

فرآیند سفارش OEM سفارشی

مرحله 01 جزئیات برنامه را ارسال کنید

نوع تجهیزات، شماره نقشه، سوراخ، میله، سکته مغزی، فاصله نصب، اندازه پورت، مقدار و پورت مقصد را ارائه دهید.

مرحله 02 بررسی مدل

Raydafon بررسی می کند که آیا مدل GTHZ210C-620500-000 یا یک سیلندر بازوی سفارشی متناسب با تجهیزات شما است.

مرحله 03 تایید نمونه و نقشه کشی

برای پروژه های OEM، Raydafon نمونه را مهندسی معکوس می کند و ابعاد را قبل از تولید انبوه تایید می کند.

مرحله 04 تولید و نقل قول

پس از اخذ تاییدیه، Raydafon یک نقل قول FOB Ningbo، برنامه تولید و جزئیات بسته بندی را ارائه می دهد.

سوالات متداول

سیلندر هیدرولیک بالای بازوی وسیله نقلیه هوایی بوم چیست؟

سیلندر هیدرولیک بازوی بالایی وسیله نقلیه هوایی بوم یک محرک هیدرولیکی است که بوم بالایی یک وسیله نقلیه کاری هوایی یا سکوی هوایی را به حرکت در می آورد. سکوی کار را بلند کرده و قرار می دهد تا کارگران بتوانند با خیال راحت تعمیر برق، ساخت و ساز شهری، نصب بیلبورد و سایر وظایف در ارتفاع بالا را انجام دهند. این یکی از اجزای اصلی هیدرولیک سیستم بالابر بوم است.

Raydafon کدام مدل استاندارد را تولید می کند؟

Raydafon مدل استاندارد GTHZ210C-620500-000 با سوراخ Φ110 میلی متر، میله Φ75 میلی متر، ضربه 815 میلی متر، فاصله نصب 1433 میلی متر، فشار کاری 23 مگاپاسکال، پورت 2-Φ9 و وزن 100 کیلوگرم تولید می کند. سوراخ سفارشی، میله، استروک، فاصله نصب و موقعیت پورت در برابر نقشه های OEM یا نمونه های فیزیکی موجود است.

این سیلندر بالای بازو چقدر می تواند نیروی رانش ایجاد کند؟

طراحی دو پیستون ثبت شده تا حداکثر نیروی رانش 2000 کیلونیوتن می رسد و می تواند به طور پیوسته سکوی کار را تا 50 متر بالا ببرد. در تعمیر و نگهداری سیستم قدرت، سیلندر یک نیروی رانش قوی 1800 کیلونیوتن برای بالا بردن سکو تا 30 متر با خطای موقعیت یابی در ± 2 سانتی متر کنترل می شود و پایداری را در شرایط بادی سطح 5 حفظ می کند.

چه مواد و سیستم آب بندی استفاده می شود؟

بدنه سیلندر از فولاد آلیاژی مخصوص ساخته شده است که 6 بار فورج شده و عملیات حرارتی شده و سختی آن 40 درصد بیشتر از فولاد معمولی است. ساختار آب بندی کامپوزیت چهارگانه در برابر باران شدید، گرد و غبار، باد شدید و پاشش نمک ساحلی مقاومت می کند. سیلندر به مدت 3 سال به طور مداوم در محیط های نمک پاشی ساحلی بدون نشتی استفاده شده است.

آیا Raydafon می تواند سیلندرهای سفارشی OEM بازو را تولید کند؟

بله. Raydafon از تولید OEM از نقشه های مشتری یا نمونه های فیزیکی پشتیبانی می کند. سوراخ سفارشی، میله، سکته مغزی، فاصله نصب، موقعیت درگاه روغن، بسته بندی برچسب خصوصی و تولید سفارش انبوه برای انواع مختلف وسایل نقلیه کاری هوایی موجود است.

چه اطلاعاتی برای نقل قول مورد نیاز است؟

شماره نقشه یا جزئیات نمونه موجود، قطر سوراخ، قطر میله، سکته مغزی، فاصله نصب، فشار کاری، اندازه پورت، مقدار سفارش و پورت مقصد را ارسال کنید. Raydafon با یک نقل قول FOB Ningbo و زمان ارائه پاسخ خواهد داد.

چگونه می توانم سفارش نمونه یا عمده درخواست کنم؟

از فرم درخواست موجود در این صفحه استفاده کنید یا از طریق تلفن، ایمیل یا واتساپ با Raydafon تماس بگیرید. مدل، شماره نقشه، مقدار و کاربرد مورد نیاز را درج کنید. تیم فروش در دسترس بودن نمونه، برنامه تولید انبوه و جزئیات بسته بندی را تایید می کند.

سیلندرهای هیدرولیک بازوی بالایی بازو خودروی بوم هوایی آماده منبع یابی هستید؟

شماره نقشه، نیاز حفره/میله/سکته مغزی، فشار کاری، اندازه پورت، مقدار سفارش و پورت مقصد را ارسال کنید. Raydafon مدل استاندارد را تأیید می‌کند یا یک سیلندر هیدرولیک بازویی سفارشی طراحی می‌کند، سپس یک نقل قول FOB Ningbo با زمان تحویل و جزئیات بسته‌بندی ارائه می‌کند.
