چرا سیلندر بالابر هیدرولیک ستون فقرات تجهیزات بالابر است؟

در یک سایت ساخت و ساز، یک جرثقیل هیدرولیک عظیم یک تیر فولادی 20 تنی را به بالای یک ساختمان بلند می برد. در یک انبار، یک لیفتراک یک پالت کالا را تا سطح قفسه سوم بالا می برد. در یک کارخانه کشتی سازی، یک سیستم بالابر همگام یک کشتی کامل را برای تعمیر و نگهداری بالا می برد. این عملیات به ظاهر متفاوت یک عنصر مشترک دارند: همه آنها برای تبدیل نیروی سیال به حرکت خطی به سیلندر بالابر هیدرولیک متکی هستند. راسیلندر بالابر هیدرولیکصرفاً یک جزء نیست. این عضله مکانیکی است که فشار هیدرولیک را به نیروی کنترل شده مورد نیاز برای بلند کردن، پایین آوردن و قرار دادن بارها تبدیل می کند. بدون آن، تجهیزات بالابر مدرن که ما می دانیم وجود نداشت.

پس چرا سیلندر بالابر هیدرولیک به عنوان ستون فقرات تجهیزات بالابر در نظر گرفته می شود؟ پاسخ در ترکیب منحصر به فرد آن از چگالی نیرو، کنترل دقیق و قابلیت اطمینان نهفته است. یک سیلندر هیدرولیک می تواند نیروی عظیمی را از یک بسته نسبتا کوچک تولید کند که بسیار بیشتر از آنچه که یک محرک الکتریکی یا سیستم پنوماتیک در همان اندازه می تواند به دست آورد. می توان آن را با دقت میلی متری کنترل کرد و امکان شتاب و کاهش سرعت را فراهم می کند. و می‌توان آن را به گونه‌ای طراحی کرد که در برابر سخت‌ترین محیط‌ها، از سرمای قطب شمال گرفته تا گرمای بیابان، از جوهای دریایی خورنده تا مناطق صنعتی انفجاری مقاومت کند. این مقاله به بررسی اصول مهندسی، مشخصات فنی و الزامات کاربردی می‌پردازد که سیلندر بالابر هیدرولیک را در تجهیزات بالابری ضروری می‌سازد. درشرکت گروه فناوری ریدافون، محدود، کارخانه ما بیش از دو دهه است که سیلندرهای بالابر هیدرولیک تولید می کند و ما طرح های خود را برای ارائه عملکرد و قابلیت اطمینان مورد نیاز مشتریانمان اصلاح کرده ایم.

فهرست مطالب

• 1. سیلندر بالابر هیدرولیک چیست و چگونه نیرو ایجاد می کند؟
• 2. چرا چگالی نیرو عامل تعیین کننده در طراحی تجهیزات بالابر است؟
• 3. کنترل دقیق چگونه بلند کردن ایمن و کارآمد را تعریف می کند؟
• 4. مشخصات فنی کلیدی سیلندر بالابر هیدرولیک ما چیست؟
• 5. مهندسی کاربردی چگونه انتخاب سیلندر را تعیین می کند؟
• 6. سوالات متداول (سؤالات متداول)
• 7. نتیجه گیری

1. سیلندر بالابر هیدرولیک چیست و چگونه نیرو ایجاد می کند؟

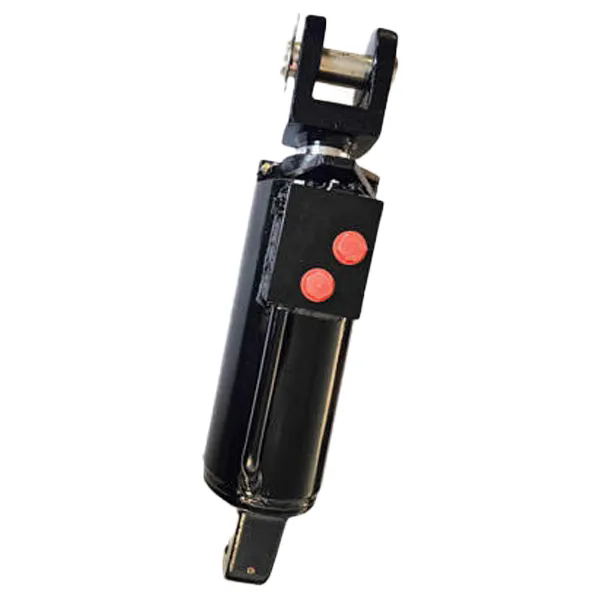

سیلندر بالابر هیدرولیک یک محرک مکانیکی است که فشار هیدرولیک را به نیرو و حرکت خطی تبدیل می کند. از یک بشکه استوانه ای، یک پیستون، یک میله پیستون و عناصر آب بندی تشکیل شده است. سیال هیدرولیک تحت فشار به داخل سیلندر پمپ می شود و به پیستون فشار می آورد و باعث امتداد میله می شود. هنگامی که سیال آزاد می شود، میله، یا تحت وزن بار یا توسط فنر برگشتی جمع می شود. نیروی تولید شده توسط سیلندر توسط فشار هیدرولیک و مساحت موثر پیستون تعیین می شود. این رابطه با فرمول F = P × A بیان می شود که در آن F نیرو، P فشار و A ناحیه پیستون است. این رابطه ساده پایه و اساس تمام سیستم های بالابر هیدرولیکی است.

برای درک مفاهیم عملی این فرمول، سیلندر بالابر هیدرولیک با قطر پیستون 100 میلی متر را در نظر بگیرید. مساحت موثر تقریباً 7854 میلی متر مربع است. در فشار کاری 200 بار (20 نیوتن بر میلی‌متر مربع)، سیلندر نیرویی معادل 157080 نیوتن یا تقریباً 16 تن تولید می‌کند. این نیرو توسط استوانه ای ایجاد می شود که تنها کسری از باری را که می تواند تحمل کند وزن دارد. این چگالی نیروی خارق‌العاده دلیل اصلی ترجیح سیستم‌های هیدرولیک برای کاربردهای بالابر است. هیچ فناوری محرک خطی دیگری - الکتریکی، پنوماتیکی یا مکانیکی - نمی تواند با نسبت نیرو به اندازه یک سیلندر بالابر هیدرولیک برابری کند.

ساخت یک سیلندر بالابر هیدرولیک به گونه ای طراحی شده است که در برابر فشارهای داخلی بسیار زیاد مورد نیاز برای ایجاد این نیروها مقاومت کند. بشکه معمولا از لوله فولادی بدون درز ساخته می شود که به قطر داخلی و سطح دقیق تراشیده شده است. میله پیستون از فولاد با استحکام بالا ساخته شده است که اغلب با روکش کروم برای مقاومت در برابر خوردگی و سایش مقاوم است. مهر و موم ها از لاستیک پلی اورتان یا نیتریل ساخته شده اند که به دلیل سازگاری با سیال هیدرولیک و مقاومت در برابر دماهای بالا انتخاب شده اند. کلاهک های انتهایی رزوه شده یا به بشکه جوش داده می شوند و دارای پورت هایی برای سیال هیدرولیک هستند. در Raydafon، کارخانه ما سیلندرهای هیدرولیک بالابر با قطر بشکه از 40 میلی متر تا 500 میلی متر را تولید می کند که قادر به ایجاد نیرو از 5 تن تا بیش از 500 تن است. جدول زیر اجزای اصلی و عملکرد آنها را خلاصه می کند.

انتخاب مواد و دقت فرآیند ساخت، عملکرد و دوام سیلندر بالابر هیدرولیک را تعیین می کند. یک سیلندر با بشکه ضعیف تراشیده شده در داخل نشت می کند و باعث کاهش راندمان و تولید گرما می شود. سیلندر با میله‌ای با روکش کروم ناکافی خورده می‌شود و به مهر و موم آسیب می‌رساند و باعث نشتی خارجی می‌شود. در کارخانه ما، ما به تلرانس های سختگیرانه پایبند هستیم و فقط از مواد با کیفیت بالا استفاده می کنیم تا اطمینان حاصل کنیم که سیلندرهای بالابر هیدرولیک ما عملکرد قابل اعتمادی را در طول عمر خود ارائه می دهند.

2. چرا چگالی نیرو عامل تعیین کننده در طراحی تجهیزات بالابر است؟

چگالی نیرو مقدار نیرویی است که یک دستگاه می تواند در واحد وزن یا حجم خود ایجاد کند. این تنها عامل مهم در طراحی تجهیزات بالابر است. جرثقیلی که خیلی سنگین است نمی تواند بار مورد نظر خود را بلند کند زیرا ابتدا باید خودش را بلند کند. لیفتراک که خیلی حجیم است نمی تواند در راهروهای تنگ انبار مانور دهد. یک سیستم بالابر هیدرولیک که بیش از حد بزرگ است را نمی توان در تجهیزات ادغام کرد. سیلندر بالابر هیدرولیک بالاترین چگالی نیرو را در بین هر فناوری محرک خطی ارائه می دهد و آن را به تنها گزینه عملی برای کاربردهای بلند کردن سنگین تبدیل می کند.

برای درک مزیت چگالی نیروی هیدرولیک، سیلندر بالابر هیدرولیک را با یک محرک خطی الکتریکی مقایسه کنید. یک محرک الکتریکی معمولی با سکته مغزی 100 میلی‌متر و قدرت 10 کیلونیوتن (1 تن) تقریباً 15 تا 20 کیلوگرم وزن دارد. یک سیلندر بالابر هیدرولیک با ضربان و نیروی یکسان تقریباً 5-8 کیلوگرم وزن دارد. سیلندر هیدرولیک برای همان نیرو دو تا سه برابر سبک تر است. هنگامی که نیروی مورد نیاز به 100 کیلو نیوتن (10 تن) افزایش می یابد، محرک الکتریکی به طور عملی بزرگ و سنگین می شود، در حالی که سیلندر هیدرولیک فشرده باقی می ماند. به همین دلیل است که محرک‌های الکتریکی به کاربردهای سبک محدود می‌شوند، در حالی که سیلندرهای هیدرولیک بر بلند کردن وسایل سنگین غالب هستند.

چگالی نیروی سیلندر بالابر هیدرولیک را می توان با افزایش فشار عملیاتی افزایش داد. سیستم های هیدرولیک مدرن تا فشار 350 بار و برخی از سیستم های تخصصی در فشار 700 بار کار می کنند. در 700 بار، یک سیلندر با پیستون 100 میلی‌متری نیرویی معادل 550 کیلو نیوتن (55 تن) تولید می‌کند، اما وزن سیلندر کمتر از 50 کیلوگرم است. این چگالی نیروی خارق‌العاده امکان طراحی تجهیزات بالابر فشرده و قدرتمند را فراهم می‌آورد که می‌توانند در محیط‌های با محدودیت فضا حمل و کار شوند. جدول زیر چگالی نیروی فن آوری های مختلف محرک را مقایسه می کند.

در شرکت Raydafon Technology Group، ما سیلندرهای هیدرولیک بالابر خود را طراحی می کنیم تا چگالی نیرو را بدون به خطر انداختن ایمنی یا دوام به حداکثر برسانیم. ما از فولادهای با استحکام بالا و فن‌آوری‌های آب‌بندی پیشرفته استفاده می‌کنیم تا اطمینان حاصل کنیم که سیلندرهای ما می‌توانند تا فشار ۷۰۰ بار کار کنند. کارخانه ما همچنین طرح های سفارشی را برای کاربردهایی که نیاز به تعادل بهینه نیرو، اندازه و وزن دارند ارائه می دهد. چگالی نیروی سیلندر بالابر هیدرولیک دلیل آن است که ستون فقرات تجهیزات بالابر است.

3. کنترل دقیق چگونه بلند کردن ایمن و کارآمد را تعریف می کند؟

تولید نیرو تنها نیمی از داستان است. یک سیلندر بالابر هیدرولیک نیز باید آن نیرو را با دقت کنترل کند. در تجهیزات بالابر، حرکت کنترل نشده می تواند فاجعه بار باشد. جرثقیل که بار خود را خیلی سریع پایین می آورد می تواند باعث نوسان بار شود و به طور بالقوه به کارگران یا سازه ها ضربه بزند. لیفتراک که شاخک های خود را خیلی ناگهانی بالا می برد، می تواند بار را بی ثبات کرده و باعث سقوط آن شود. سکوی بالابر که در ارتفاع صحیح متوقف نمی شود می تواند باعث آسیب به پرسنل شود. بنابراین، کنترل دقیق سیلندر بالابر هیدرولیک به اندازه قابلیت تولید نیرو اهمیت دارد.

کنترل دقیق در سیلندر بالابر هیدرولیک از طریق ترکیبی از طراحی مدار هیدرولیک، فناوری سوپاپ و طراحی سیلندر به دست می آید. مدار هیدرولیک جریان سیال را به سیلندر و از آن کنترل می کند. سوپاپ های متناسب و سوپاپ های سروو امکان کنترل صاف و بی نهایت متغیر سرعت سیلندر را فراهم می کنند. طراحی سیلندر - از جمله بالشتک در انتهای حرکت - از بارهای ضربه ای زمانی که سیلندر به حد مجاز خود می رسد جلوگیری می کند. پوشش سطح میله و طراحی مهر و موم لغزش چسب را به حداقل می رساند و حرکت صاف را حتی در سرعت های بسیار پایین تضمین می کند. جدول زیر عناصر کلیدی کنترل دقیق در سیلندر بالابر هیدرولیک را نشان می دهد.

کنترل دقیق سیلندر بالابر هیدرولیک به ویژه در کاربردهایی مانند سکوهای کاری هوایی، که در آن سکو باید دقیقاً در ارتفاع مورد نظر قرار گرفته و بدون رانش در آنجا نگه داشته شود، بسیار مهم است. همچنین در سیستم های بالابر همزمان، که در آن سیلندرهای متعدد باید به طور هماهنگ حرکت کنند تا یک بار بزرگ و نامتعادل را بلند کنند، بسیار مهم است. در Raydafon، کارخانه ما سیلندرهای بالابر هیدرولیک را با اجزای ماشینکاری دقیق و سیستم های آب بندی پیشرفته طراحی می کند تا عملکرد کنترلی مورد نیاز این برنامه ها را ارائه دهد. ما همچنین با مشتریان خود برای بهینه سازی مدار هیدرولیک و انتخاب سوپاپ برای تجهیزات بالابر خاص آنها همکاری نزدیک داریم.

4. مشخصات فنی کلیدی سیلندر بالابر هیدرولیک ما چیست؟

عملکرد سیلندر بالابر هیدرولیک با مجموعه ای از مشخصات فنی کلیدی تعریف می شود. این مشخصات به مهندسان این امکان را می دهد که سیلندر مناسب را برای کاربرد خود انتخاب کرده و عملکرد آن را پیش بینی کنند. مهمترین مشخصات عبارتند از: قطر سوراخ، قطر میله، طول ضربه، فشار عملیاتی و نوع نصب. این پارامترها نیرو، سرعت و پوشش سیلندر را تعیین می کنند. در شرکت Raydafon Technology Group، ما سیلندرهای بالابر هیدرولیک را در طیف وسیعی از مشخصات تولید می‌کنیم و می‌توانیم هر پارامتری را برای برآوردن نیازهای برنامه خاص سفارشی کنیم.

جدول زیر خلاصه ای از مشخصات استاندارد خط تولید سیلندر بالابر هیدرولیک ما را ارائه می دهد.

علاوه بر این مشخصات استاندارد، کارخانه ما طیف وسیعی از گزینه ها و لوازم جانبی را برای سیلندرهای بالابر هیدرولیک ما ارائه می دهد. اینها شامل شیرهای یکپارچه نگهدارنده بار، سنسورهای موقعیت و یاتاقان های انتهایی میله ای است. ما همچنین پوشش‌ها و مواد سفارشی را برای محیط‌های شدید، مانند کاربردهای دریایی یا دریایی ارائه می‌کنیم. هر سیلندر بالابر هیدرولیکی که تولید می کنیم برای تأیید عملکرد و یکپارچگی آن آزمایش می شود. ما آزمایش‌های فشار استاتیک، آزمایش‌های سیکل دینامیکی و آزمایش‌های نشت را انجام می‌دهیم تا اطمینان حاصل کنیم که سیلندر استانداردهای لازم را دارد. تعهد ما به کیفیت و دقت چیزی است که سیلندرهای بالابر هیدرولیک ما را به ستون فقرات تجهیزات بالابر در سراسر جهان تبدیل می کند.

5. مهندسی کاربردی چگونه انتخاب سیلندر را تعیین می کند؟

انتخاب سیلندر بالابر هیدرولیک مناسب برای یک کاربرد خاص بالابر صرفاً به انتخاب بزرگترین یا قدرتمندترین مدل نیست. این نیاز به تجزیه و تحلیل دقیق نیازهای برنامه، از جمله بار، مشخصات حرکت، محیط و فضای موجود دارد. فرآیند انتخاب شامل یک سری محاسبات مهندسی و تصمیمات طراحی است. موارد زیر عوامل کلیدی هستند که باید در نظر گرفته شوند.

تحلیل بار:اولین قدم تعیین حداکثر باری است که سیلندر باید بردارد. این شامل وزن محموله، وزن سازه بالابر و هر نیروی دینامیکی ناشی از شتاب یا ضربه است. سپس یک عامل ایمنی برای محاسبه عدم قطعیت ها و شرایط اضافه بار اعمال می شود. نیروی مورد نیاز قطر سوراخ و فشار عملیاتی را تعیین می کند.

مشخصات حرکت:نمایه حرکت نحوه حرکت بار را مشخص می کند. آیا باید سریع حرکت کند یا آهسته؟ آیا نیاز به توقف در موقعیت های دقیق دارد؟ آیا باید موقعیت خود را تحت بار نگه دارد؟ پاسخ به این سوالات میزان جریان مورد نیاز، نوع شیر و نیاز به دستگاه های نگهدارنده بار را مشخص می کند.

شرایط محیطی:محیطی که سیلندر در آن کار می کند بر انتخاب مواد و آب بندی ها تأثیر می گذارد. سیلندرهایی که در محیط های خورنده کار می کنند به فولاد ضد زنگ یا پوشش های خاصی نیاز دارند. سیلندرهایی که در دماهای شدید کار می کنند به آب بندی و سیالات خاصی نیاز دارند. یک سیلندر که در محیط پر گرد و غبار کار می کند به برف پاک کن و چکمه های محافظ نیاز دارد.

محدودیت های فضا:فضای موجود، نوع نصب و ابعاد کلی سیلندر را تعیین می کند. در برخی کاربردها، یک سیلندر فشرده با کورس کوتاه مورد نیاز است. در برخی دیگر، به یک سیلندر طولانی مدت با سوراخ بزرگ نیاز است. نوع نصب باید با ساختاری که سیلندر به آن متصل است سازگار باشد.

جدول زیر معیارهای کلیدی انتخاب سیلندر بالابر هیدرولیک را خلاصه می کند.

در Raydafon، تیم مهندسی ما از نزدیک با مشتریان برای انتخاب سیلندر بالابر هیدرولیک بهینه برای کاربرد آنها همکاری می کند. ما پشتیبانی فنی دقیق، از جمله محاسبات نیرو، تجزیه و تحلیل حرکت، و انتخاب مواد را ارائه می دهیم. کارخانه ما همچنین طرح های سفارشی را برای برنامه هایی که نیاز به راه حل غیر استاندارد دارند ارائه می دهد. با ترکیب تخصص مهندسی خود با قابلیت‌های تولیدی خود، اطمینان حاصل می‌کنیم که هر سیلندر بالابر هیدرولیکی که تحویل می‌دهیم نیازهای خاص تجهیزات بالابری را برآورده می‌کند.

6. سوالات متداول (سؤالات متداول)

سوال 1: طول عمر معمول سیلندر بالابر هیدرولیک چقدر است؟

پاسخ: طول عمر سیلندر بالابر هیدرولیک به شرایط عملیاتی و نگهداری بستگی دارد. در شرایط عادی، با نگهداری مناسب، یک سیلندر بالابر هیدرولیک با کیفیت بالا می تواند 10-15 سال یا بیشتر دوام بیاورد. اقلام اصلی سایش مهر و موم هستند که می توانند در طول تعمیرات اساسی جایگزین شوند. در شرکت Raydafon Technology Group، ما سیلندرهای خود را برای حداقل 1 میلیون چرخه طراحی می‌کنیم و دستورالعمل‌های تعمیر و نگهداری را برای کمک به مشتریان خود ارائه می‌کنیم تا عمر مفید سیلندرهای خود را به حداکثر برسانند.

سوال 2: چگونه بفهمم که سیلندر بالابر هیدرولیک من نیاز به تعویض یا تعمیر دارد؟

پاسخ: علائمی که یک سیلندر بالابر هیدرولیک نیاز به توجه دارد عبارتند از نشتی خارجی، کاهش نیروی بالابر، صدای غیرعادی در حین کار و رانش تحت بار. در بسیاری از موارد می توان سیلندر را با تعویض مهر و موم تعمیر کرد. اگر بشکه یا میله آسیب دیده باشد، سیلندر ممکن است نیاز به تعویض داشته باشد. کارخانه ما خدمات تعمیر و تعمیرات اساسی برای سیلندرهای بالابر هیدرولیک ارائه می دهد و ما می توانیم در مورد اینکه آیا تعمیر یا جایگزینی گزینه مقرون به صرفه تری است، مشاوره دهیم.

سوال 3: تفاوت سیلندر بالابر هیدرولیک تک کاره و دو کاره چیست؟

پاسخ: سیلندر بالابر هیدرولیک تک کاره از فشار هیدرولیک برای امتداد میله استفاده می کند و برای جمع کردن آن به نیروی جاذبه یا فنر برگشتی متکی است. یک سیلندر دو اثره از فشار هیدرولیک برای امتداد و جمع کردن میله استفاده می کند. سیلندرهای تک اثر ساده تر و ارزان تر هستند و در کاربردهایی که بار می تواند سیلندر را جمع کند استفاده می شود. سیلندرهای دو اثره در کاربردهایی استفاده می شوند که در آن عقب نشینی کنترل شده مورد نیاز است، یا جایی که بار نیروی کافی برای جمع کردن سیلندر ایجاد نمی کند.

سوال 4: آیا می توان از سیلندر بالابر هیدرولیک در حالت عمودی استفاده کرد؟

پاسخ: بله، سیلندر بالابر هیدرولیک در هر جهتی اعم از عمودی، افقی یا شیبدار قابل استفاده است. طراحی سیلندر، از جمله یاتاقان و آرایش مهر و موم، با جهت اقتباس شده است. در کاربرد عمودی، وزن میله و بار باید در طراحی مدار هیدرولیک و وسایل نگهدارنده بار در نظر گرفته شود. تیم مهندسی ما می تواند توصیه های خاصی را برای کاربردهای عمودی ارائه دهد.

سوال 5: چه تعمیراتی برای سیلندر بالابر هیدرولیک لازم است؟

پاسخ: الزامات تعمیر و نگهداری سیلندر بالابر هیدرولیک شامل بازرسی منظم از نظر نشتی، بررسی سطح و وضعیت سیال هیدرولیک و تعویض مهر و موم ها در فاصله زمانی توصیه شده است. میله باید تمیز و عاری از زباله نگه داشته شود. سیال هیدرولیک باید به صورت دوره ای فیلتر و آزمایش شود. کارخانه ما یک کتابچه راهنمای تعمیر و نگهداری دقیق با هر سیلندر بالابر هیدرولیک ارائه می دهد و ما آموزش تعمیر و نگهداری را برای مشتریان خود ارائه می دهیم.

7. نتیجه گیری

سیلندر بالابر هیدرولیک ستون فقرات تجهیزات بالابر است زیرا چگالی نیرو، کنترل دقیق و قابلیت اطمینان را ارائه می دهد که هیچ فناوری دیگری نمی تواند مطابقت داشته باشد. از بزرگترین جرثقیل ساختمانی تا کوچکترین بالابر قیچی، سیلندر بالابر هیدرولیک جزء است که نیروی هیدرولیک را به حرکت کنترل شده ای تبدیل می کند که بارها را بلند می کند، موقعیت می دهد و نگه می دارد. توانایی آن در تولید نیروی عظیم از یک بسته فشرده، کنترل آن نیرو با دقت میلی متری، و عملکرد قابل اعتماد در سخت ترین محیط ها، آن را در صنعت مدرن ضروری می کند.

در شرکت Raydafon Technology Group، کارخانه ما بیش از دو دهه است که سیلندرهای بالابر هیدرولیک تولید می کند. ما دارای تخصص مهندسی، توانایی ساخت و سیستم های کیفیت برای ارائه سیلندرهایی هستیم که بیشترین نیازها را برآورده می کنند. چه در حال طراحی یک سیستم بالابر جدید یا حفظ سیستم موجود هستید، از شما دعوت می کنیم تا با ما تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنید. تیم ما آماده است تا به شما کمک کند سیلندر بالابر هیدرولیک بهینه را برای برنامه خود انتخاب کنید.

امروز با شرکت Raydafon Technology Group، Limited تماس بگیریدبرای بحث در مورد نیازهای سیلندر بالابر هیدرولیک خود و کشف اینکه چگونه سیلندرهای ما می توانند تجهیزات بالابر شما را تامین کنند.
